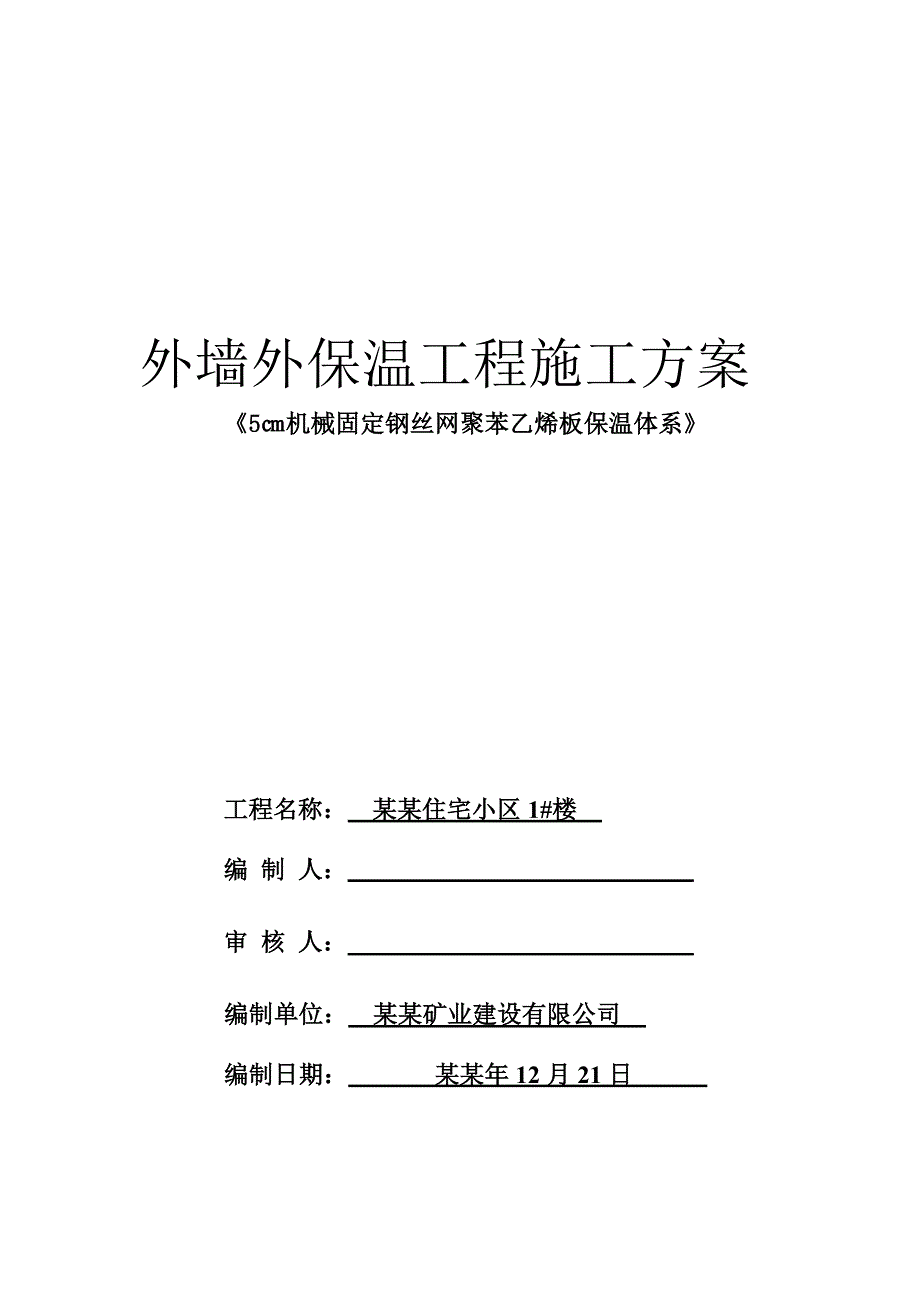

外墙外保温工程施工方案.doc_第1页
第1页 / 共9页

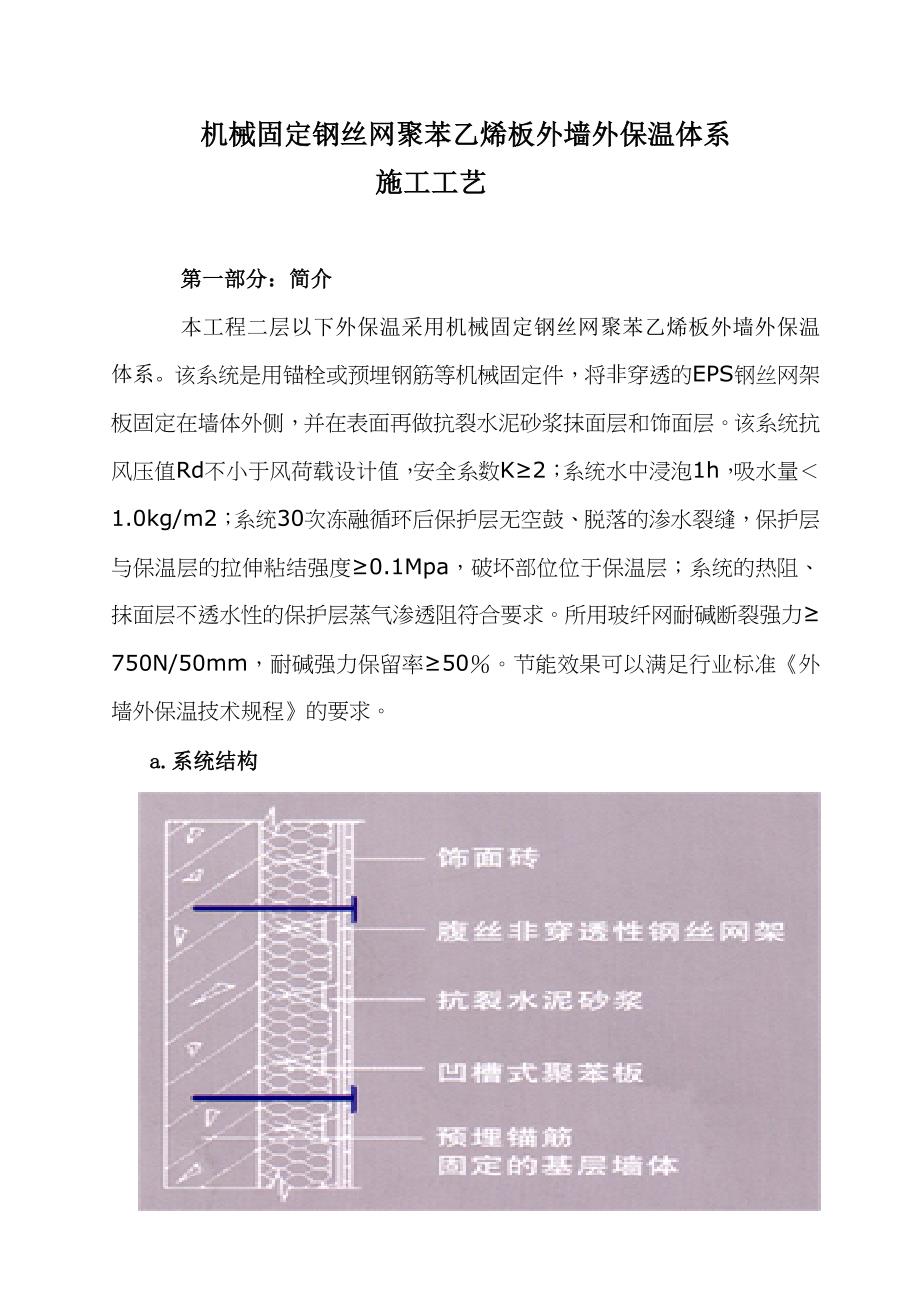

外墙外保温工程施工方案.doc_第2页
第2页 / 共9页

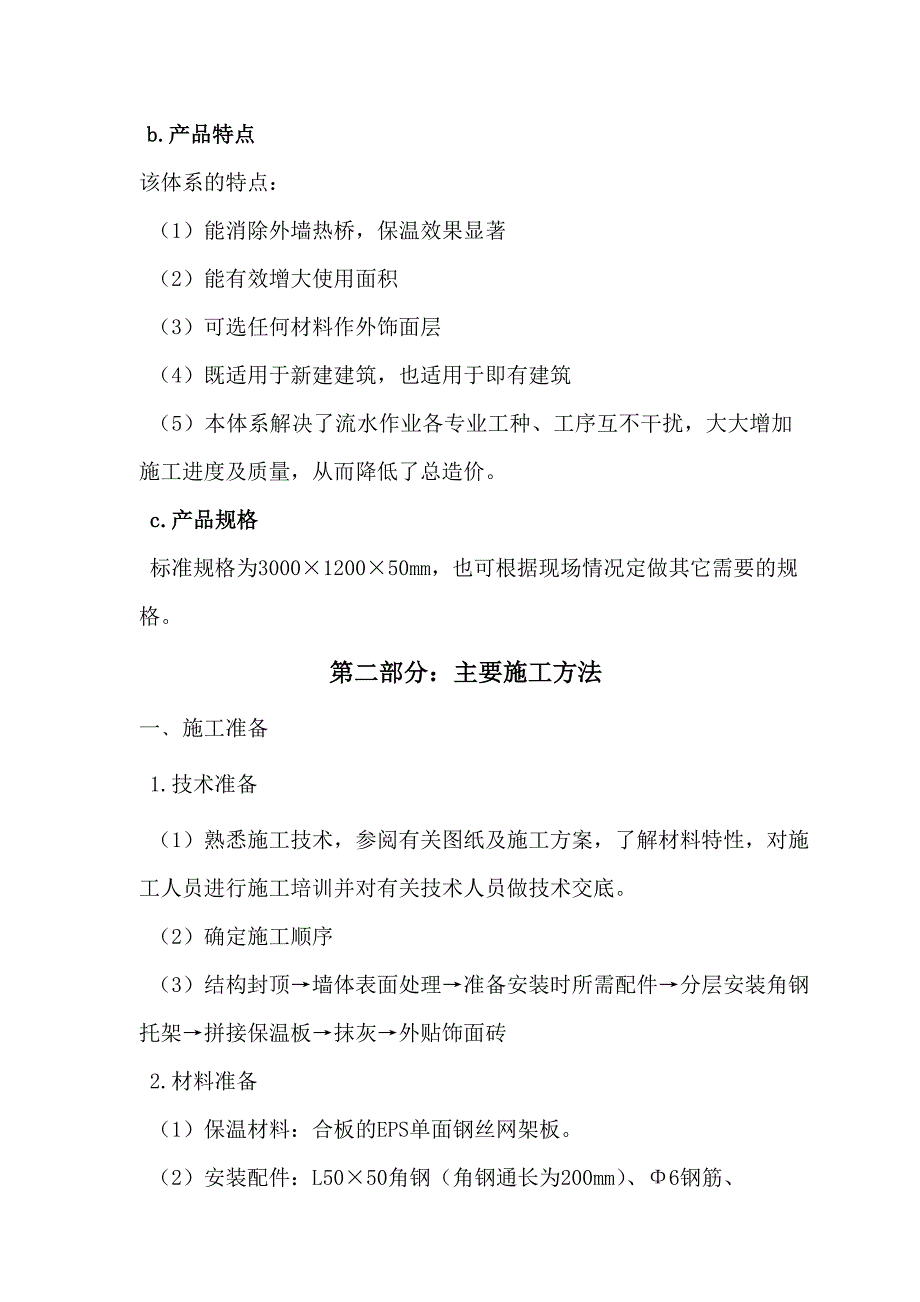

外墙外保温工程施工方案.doc_第3页
第3页 / 共9页
外墙外保温工程施工方案.doc_第4页
第4页 / 共9页
外墙外保温工程施工方案.doc_第5页
第5页 / 共9页
外墙外保温工程施工方案.doc_第6页
第6页 / 共9页
外墙外保温工程施工方案.doc_第7页
第7页 / 共9页
外墙外保温工程施工方案.doc_第8页
第8页 / 共9页
外墙外保温工程施工方案.doc_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《外墙外保温工程施工方案.doc》由会员分享,可在线阅读,更多相关《外墙外保温工程施工方案.doc(9页珍藏版)》请在第壹文秘上搜索。

1、外墙外保温工程施工方案5机械固定钢丝网聚苯乙烯板保温体系工程名称: 某某住宅小区1#楼 编 制 人: 审 核 人: 编制单位: 某某矿业建设有限公司 编制日期: 某某年12月21日 机械固定钢丝网聚苯乙烯板外墙外保温体系 施工工艺第一部分:简介本工程二层以下外保温采用机械固定钢丝网聚苯乙烯板外墙外保温体系。该系统是用锚栓或预埋钢筋等机械固定件,将非穿透的EPS钢丝网架板固定在墙体外侧,并在表面再做抗裂水泥砂浆抹面层和饰面层。该系统抗风压值Rd不小于风荷载设计值,安全系数K2;系统水中浸泡1h,吸水量1.0kg/m2;系统30次冻融循环后保护层无空鼓、脱落的渗水裂缝,保护层与保温层的拉伸粘结强度

2、0.1Mpa,破坏部位位于保温层;系统的热阻、抹面层不透水性的保护层蒸气渗透阻符合要求。所用玻纤网耐碱断裂强力750N/50mm,耐碱强力保留率50。节能效果可以满足行业标准外墙外保温技术规程的要求。 a.系统结构 b.产品特点该体系的特点: (1)能消除外墙热桥,保温效果显著 (2)能有效增大使用面积 (3)可选任何材料作外饰面层 (4)既适用于新建建筑,也适用于即有建筑 (5)本体系解决了流水作业各专业工种、工序互不干扰,大大增加施工进度及质量,从而降低了总造价。 c.产品规格 标准规格为3000120050mm,也可根据现场情况定做其它需要的规格。第二部分:主要施工方法一施工准备 1.技

3、术准备 (1)熟悉施工技术,参阅有关图纸及施工方案,了解材料特性,对施工人员进行施工培训并对有关技术人员做技术交底。 (2)确定施工顺序 (3)结构封顶墙体表面处理准备安装时所需配件分层安装角钢托架拼接保温板抹灰外贴饰面砖 2.材料准备 (1)保温材料:合板的EPS单面钢丝网架板。 (2)安装配件:L5050角钢(角钢通长为200mm)、6钢筋、8120胀栓、角网、平网。 (3)机具准备:电锤、钢锯条、螺丝刀、盒尺、墨斗、刻丝钳等。二施工工艺 1.保温板的支撑在外墙每层圈梁或钢筋混凝土梁上一小沿(根据设计定)作为保温板的支撑,而对于已建建筑或建筑物外墙已砌筑需作外保温时,可在建筑物隔层圈梁上根

4、据保温板厚度增设(根据设计定)L505角钢,作为保温板的支撑。角钢用10膨胀螺栓固定在墙面上,角钢长为200mm,并在角钢下面各焊钢筋,长200mm,间距50mm,以备的保温板两端的钢丝架绑扎。 2.预埋或焊接固定保温板的钢筋(根据结构特点可选)在外围护墙上,安装6长350mm钢筋,双向间距为500mm,呈梅花桩或交错布置。在钢筋混凝土墙面上,固定钢模板时留下的铁板或墙穿套上焊接6钢筋,长200mm,双向间距为500mm。 3.清理墙面将墙面不平整处清理干净,并将墙面上灰渣凿掉。 4.裁板、安装保温板安装前应根据角钢的支撑高度或外挑檐之间的高度确定板材尺寸,然后将保温板裁好并安装在预定位置。安

5、装时如果有预埋钢筋,预埋钢筋应穿透保温板,尽量使保温靠紧墙面,然后将预埋钢筋向上弯起勾住板网,并用镀锌铁丝将钢筋与钢丝网架绑扎牢固,再将角钢上下面的钢筋与保温板两端的钢丝架绑扎牢固。如果墙面上未预埋钢筋,应用膨胀螺栓把U形铁板固定在墙面上,U形铁板两端压住钢丝网架,U形铁板的双向间距为500mm,最后将保温板缝用平网或角网加固定补强,门窗洞口处四周用连接网补强。 5.安装预埋件或预埋螺栓等。 6.保温板安装完毕后进行质量检查、校正、补强。 7.其安装允许偏差见下表项次项目允许偏差(mm)检查方法1垂直度5用经纬仪或2m托中板检查2表面平整度5用2m靠尺和楔形尺量检查3U形铁板、钢筋间距50尺量

6、检查4芯板板缝3尺量检查8.最后进行抹灰工程外墙抹灰要求详见(钢丝网架水泥聚苯乙烯夹芯板JC623-1996技术标准)。 注:保温板抹灰时,需在找平层做完后压入耐碱玻纤网格布,然后进行罩面抹灰。 三质量要求 1.使用的各种附件必须符合相关的规定和规范要求 (1)聚苯板应符合GB/T10801.1GB7/T10801.22002规定的阻燃性(ZR)要求。 (2)聚苯板喷界面剂要求见下表:项 目单位指标拉伸粘结强度与水泥沙浆标准状态28dMpa0.70浸水7dMpa0.50与聚苯板(18kg/m3)标准状态dMpa0.10且聚苯板破坏浸水Mpa0.10且聚苯板破坏(3)镀锌钢丝的性能指标见下表:

7、项目直径抗拉强度Mpa冷弯试验反复弯曲180用途12.20.055506次网片22.00.055506次镀锌腹丝(4)保温板的表面和外观质量见下表: 项次项目质量要求1外观保温板正面梯形凹凸槽,槽中距100mm,板面及钢丝网均匀喷涂界面剂。钢丝网与板面净距离不小于10mm.2焊点强度抗拉力330N,无过烧现象。3焊接质量网片漏焊点不超过焊接点数的0.8且不集中在一处,连续脱焊不应多于2点,板端200区段内的焊点不允许脱焊、斜插筋脱焊点不超过3。4钢丝挑头腹丝插入EPS板中深度不应小于35mm,未穿透厚度不应小于15mm腹丝插入角度应保持一致,误差不应大于3度。5聚苯板对接3000mm长板中聚苯

8、板对接不得多于两处且对接处需用聚氨酯胶粘牢。(5)聚苯板的规格尺寸允许偏差见下表: 项次项目允许偏差(mm)1长102宽53厚(含钢网)34两对角线10(6)特殊节点做法要求:做滴水檐条:根据工程设计要求在门窗洞口或装饰线条上做滴水条,聚苯板切槽宽度、深度应选用滴水槽尺加3mm用粘结砂浆嵌入滴水槽,调直压平(此处钢丝网格布可以断开)第三部分 施工进度计划本工程各楼号陆续具备外墙外保温施工条件,根据现场情况故只排出单体楼号的相对工期。(按5#楼施工进度为例,具体流水交叉施工根据现场情况另定) 5#楼施工进度计划时间项目1234567891011121314151617181920基层处理放 线安

9、装网架板线条及护角尾工处理第四部分 成品保护 1.施工过程中专业工程应紧密配合,合理安排工序,严禁颠倒工序作业。2.在粘贴完毕的聚苯板上安装塑料胀管,要用冲击钻钻孔,不得对保温墙面进行剔凿。对抹完聚合物水泥砂浆的保温墙体,不得随意开凿孔洞,如确实需要,应在聚合物水泥砂浆达到设计强度后方可进行,安装物件后其周围应恢复原状。3.窗框、管盒等上的残存砂浆,应及时清理干净。4.翻架子或升降吊篮时应有防止对于已抹好墙面门窗、洞口、边、角 、剁等造成破坏的保护措施,其他工种作业时不应污染和损坏墙面,严禁踩踏窗口。5.在施工过程中防止明水浸泡湿保温墙面。6.在施工完后的保温墙面附近不得进行电焊、电气操作,不得用重物撞击墙面。第五部分 安全、消防、文明施工措施1. 对进入现场的施工人员进行三级安全文明施工教育。2.板材运输、装卸应轻抬轻放,堆放场地应坚实、平整、干燥、雨天应有防雨防潮措施,注意防火。3.各种材料应按施工现场平面布置分类存放,并挂牌标明材料名称,勿用错。4.搅拌粘结剂的用具用完后应洗净。5.粘贴保温板和玻纤布时,板面上及掉在地上的粘结剂应及时清理干净。6.组织施工人员认真学习安全操作规程,提高安全意识,重点狠抓违章操作的现象,坚持做到每道工序有安全交底。7.电器设备使用前进行彻底检查,电源线使用前进行遥测,有故障的设备及破皮、漏电的电源线必须修好后方可使用。
