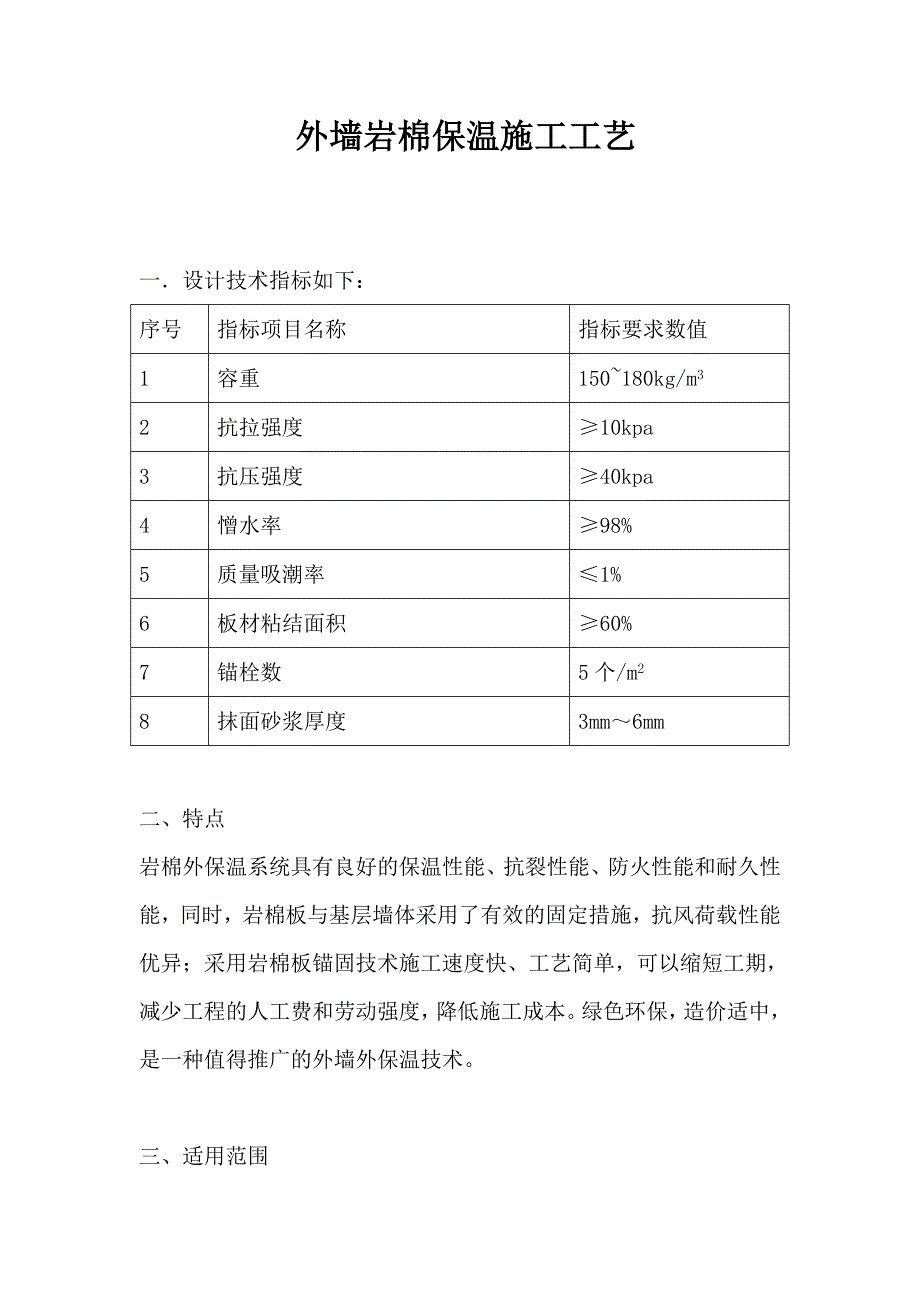

1、外墙岩棉保温施工工艺一设计技术指标如下：序号指标项目名称指标要求数值1容重150180kg/m32抗拉强度10kpa3抗压强度40kpa4憎水率98% 5质量吸潮率1%6板材粘结面积60%7锚栓数5个/m28抹面砂浆厚度3mm6mm二、特点 岩棉外保温系统具有良好的保温性能、抗裂性能、防火性能和耐久性能，同时，岩棉板与基层墙体采用了有效的固定措施，抗风荷载性能优异；采用岩棉板锚固技术施工速度快、工艺简单，可以缩短工期，减少工程的人工费和劳动强度，降低施工成本。绿色环保，造价适中，是一种值得推广的外墙外保温技术。 三、适用范围 本工法适用于建筑物外墙装饰面为涂料饰面的外保温工程，外墙可为混凝土墙

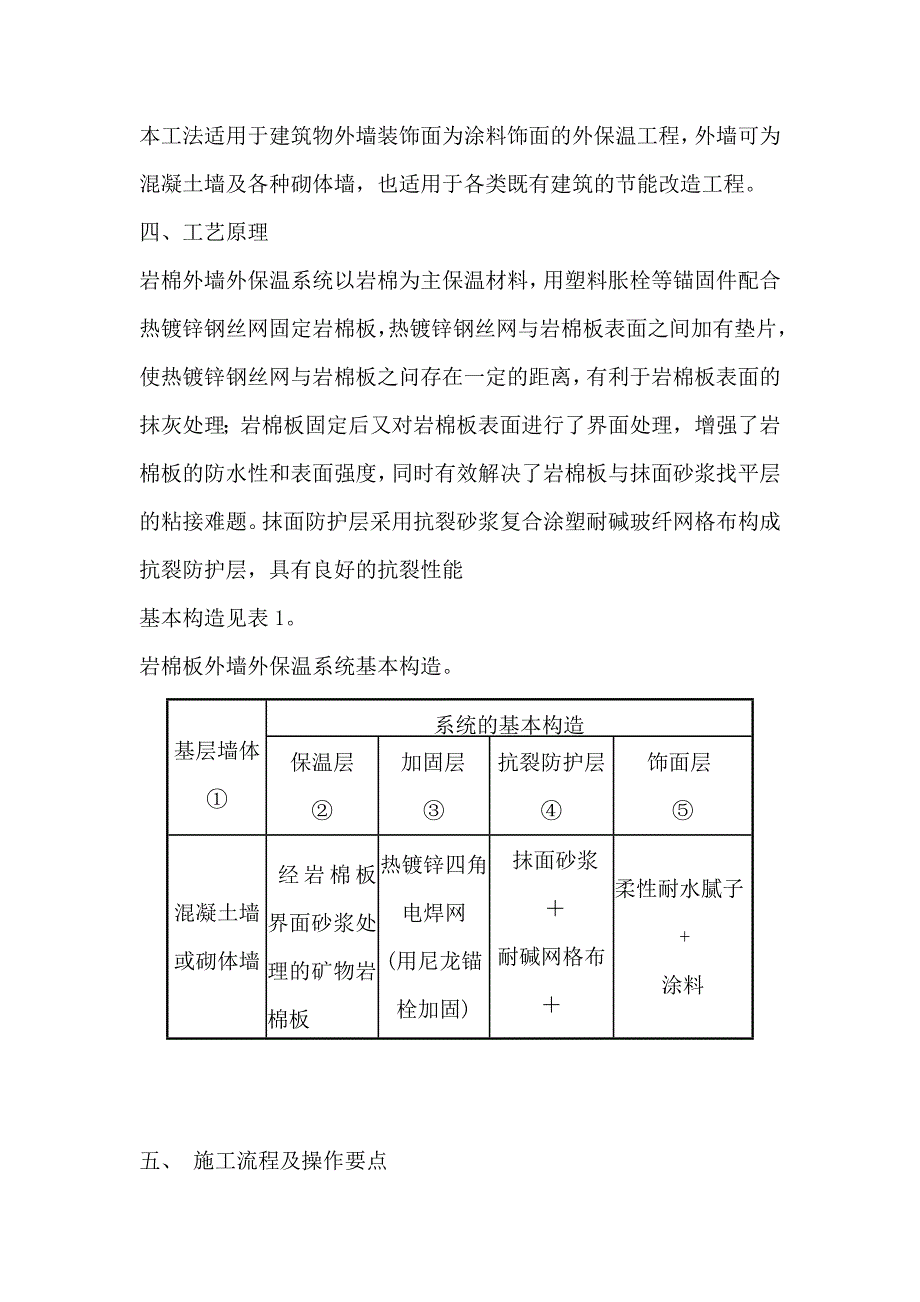

2、及各种砌体墙，也适用于各类既有建筑的节能改造工程。四、工艺原理 岩棉外墙外保温系统以岩棉为主保温材料，用塑料胀栓等锚固件配合热镀锌钢丝网固定岩棉板，热镀锌钢丝网与岩棉板表面之间加有垫片，使热镀锌钢丝网与岩棉板之问存在一定的距离，有利于岩棉板表面的抹灰处理；岩棉板固定后又对岩棉板表面进行了界面处理，增强了岩棉板的防水性和表面强度，同时有效解决了岩棉板与抹面砂浆找平层的粘接难题。抹面防护层采用抗裂砂浆复合涂塑耐碱玻纤网格布构成抗裂防护层，具有良好的抗裂性能基本构造见表1。岩棉板外墙外保温系统基本构造。基层墙体系统的基本构造保温层加固层抗裂防护层饰面层混凝土墙或砌体墙经岩棉板界面砂浆处理的矿物岩棉板

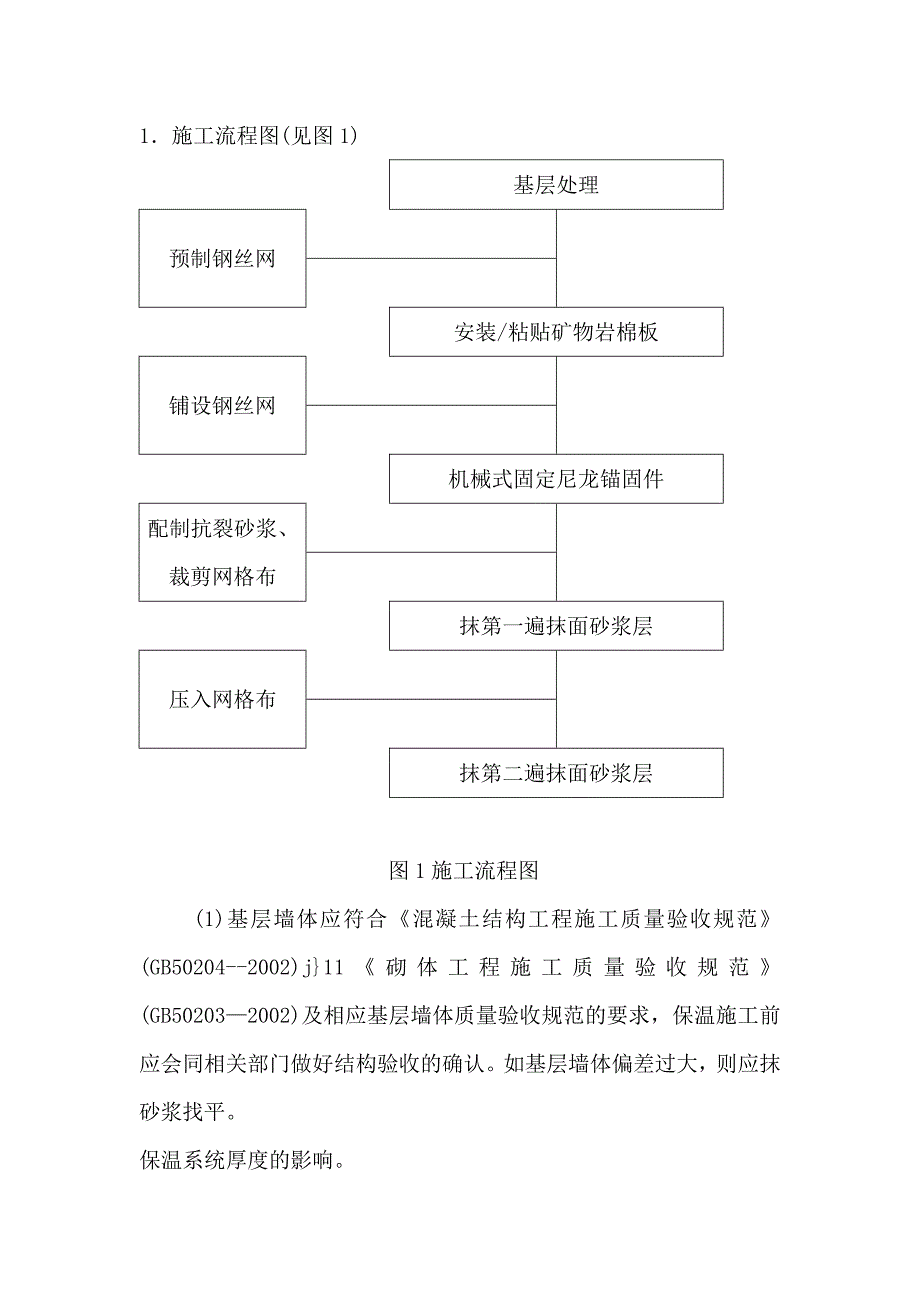

3、热镀锌四角电焊网(用尼龙锚栓加固)抹面砂浆耐碱网格布弹性底涂柔性耐水腻子+涂料五、 施工流程及操作要点 1施工流程图(见图1) 基层处理预制钢丝网安装/粘贴矿物岩棉板铺设钢丝网机械式固定尼龙锚固件配制抗裂砂浆、裁剪网格布抹第一遍抹面砂浆层压入网格布抹第二遍抹面砂浆层 图1施工流程图(1)基层墙体应符合混凝土结构工程施工质量验收规范(GB50204-2002)j11砌体工程施工质量验收规范(GB502032002)及相应基层墙体质量验收规范的要求，保温施工前应会同相关部门做好结构验收的确认。如基层墙体偏差过大，则应抹砂浆找平。保温系统厚度的影响。(2)根据工程量、施工部位和工期要求制定施工方案，
4、要样板先行，通过样板确定定额消耗，由甲方、乙方和材料供应商协商确定材料消耗量，保温施工前施工负责人应熟悉图纸。 (3)组织施工队进行技术培训和交底，进行好安全教育。 (4)材料配制应指定专人负责，配合比、搅拌机具与操作应符合要求，严格按厂家说明书配制，严禁使用过时浆料和砂浆。 (5)施工时气温应大于5，风力不大于4级。雨天不得施工，应采取防护措施。 2.基层界面处理 墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔除干净。墙表面凸起物大于lOmm时应剔除。 堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，浇水湿润，然后用1：3水泥砂浆将其补齐砌严。 3.吊垂直、弹控制线 根
5、据建筑物高度确定放线的方法，根据调垂直的线及保温厚度，每隔一定距离弹上控制线，再拉水平通线做标志块。4安装岩棉板(尼龙锚栓钻孔型锚固法)1）确定岩棉板定位线，铺设岩棉板，根据施工图在锚栓安装部位钻孔，敲人带圆盘的尼龙套管，压紧岩棉板。墙面上每平方米至少设置3个锚固件，且每一块岩棉板上至少2个锚固件，锚栓应按图纸排列(见图2)。 2）沿窗户四周，每边至少应设置3个锚固件。 3）把预先切割规整的钢丝网片弯成“u”型和“L”型，在铺设岩棉板的同时，以“u”型网片把墙体底部包边，以“L”型网片把门窗侧壁、墙体转角处包边。把螺钉敲人尼龙套管中，固定钢丝网。 4）使用直角边条板弯制加强用的钢丝网。 5)岩
6、棉板必须对接和相互挤紧，不能有缝隙，镶嵌用的窄条岩棉板，其宽度不得少于150mm，至少应有一个锚固件穿过，使岩棉板紧贴墙面。 6)岩棉板铺设完毕后，从下至上铺设钢丝网，钢丝网单孔搭接时用低碳钢丝绑扎或用锚栓固定，绑接时每米不少于4处，对边搭接时用低碳钢丝联结，间隔不大于150mm。锚栓固定时，间隔不大于600mm。 7)整修全部接缝，并用卡钉把钢丝网突起部位压平。 8)保温层安装完毕后经检验合格可进行抗裂砂浆的施工。 5. 抗裂砂浆的施工施工前先将网格布按墙面的需要裁好，网格长度在3米左右。按上述配比搅拌好的砂浆，即可施工，在抹抗裂砂浆时，厚度应控制在3mm左右。抹面的宽度长度相当于网格布面积。在抹好砂浆后立即铺上网格布，然后铁抹子将其压入砂浆中，网格布之间搭接长度不应小于100mm，先压入一侧，从左到右压入，搭接处要砂浆饱满，饱满度达到100%。严禁干搭接。网格布压入程度以可见暗漏网眼，但边面看不到裸漏网格为宜。
