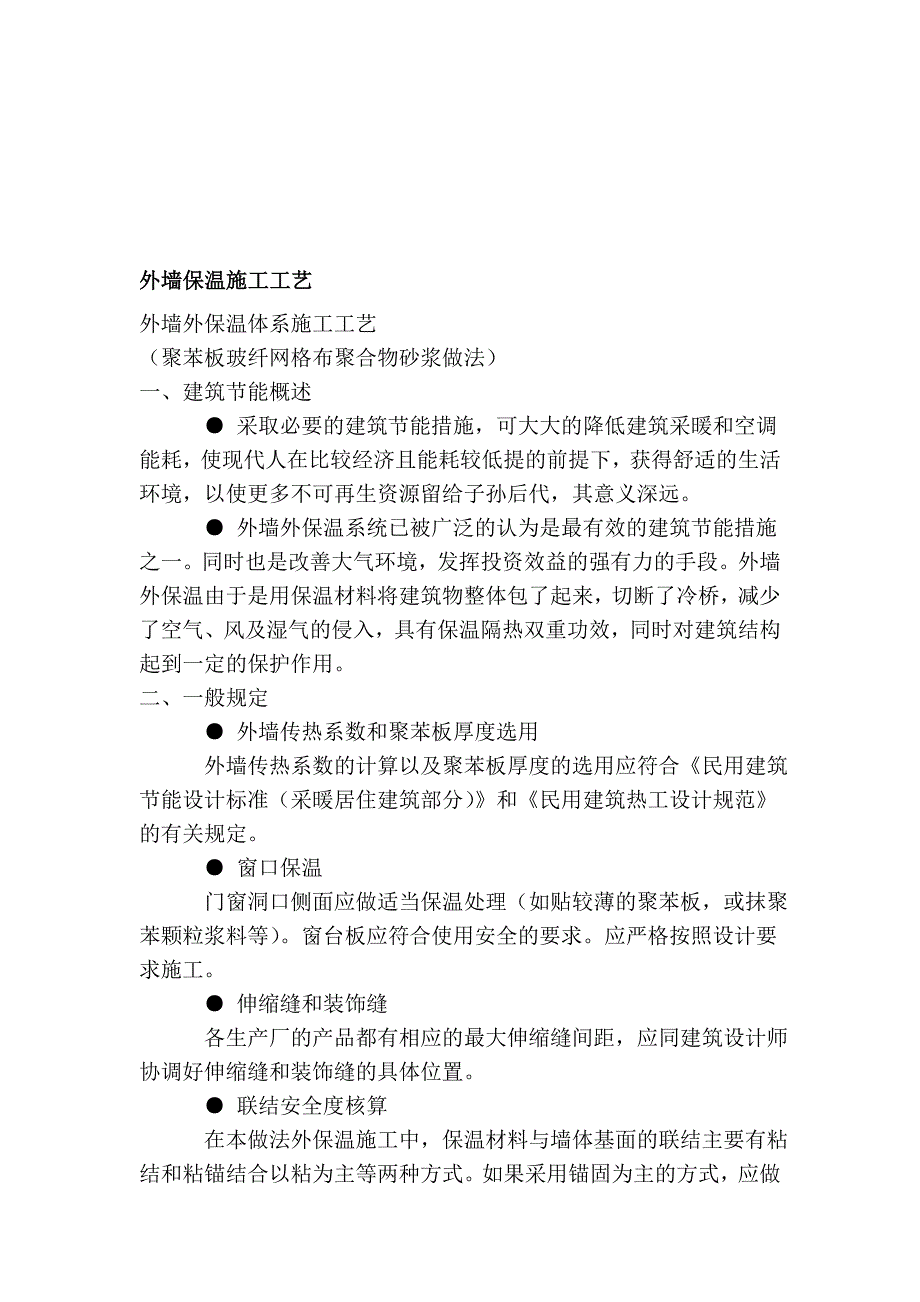

1、外墙保温施工工艺外墙外保温体系施工工艺 （聚苯板玻纤网格布聚合物砂浆做法） 一、建筑节能概述 采取必要的建筑节能措施，可大大的降低建筑采暖和空调能耗，使现代人在比较经济且能耗较低提的前提下，获得舒适的生活环境，以使更多不可再生资源留给子孙后代，其意义深远。 外墙外保温系统已被广泛的认为是最有效的建筑节能措施之一。同时也是改善大气环境，发挥投资效益的强有力的手段。外墙外保温由于是用保温材料将建筑物整体包了起来，切断了冷桥，减少了空气、风及湿气的侵入，具有保温隔热双重功效，同时对建筑结构起到一定的保护作用。 二、一般规定 外墙传热系数和聚苯板厚度选用 外墙传热系数的计算以及聚苯板厚度的选用应符合民

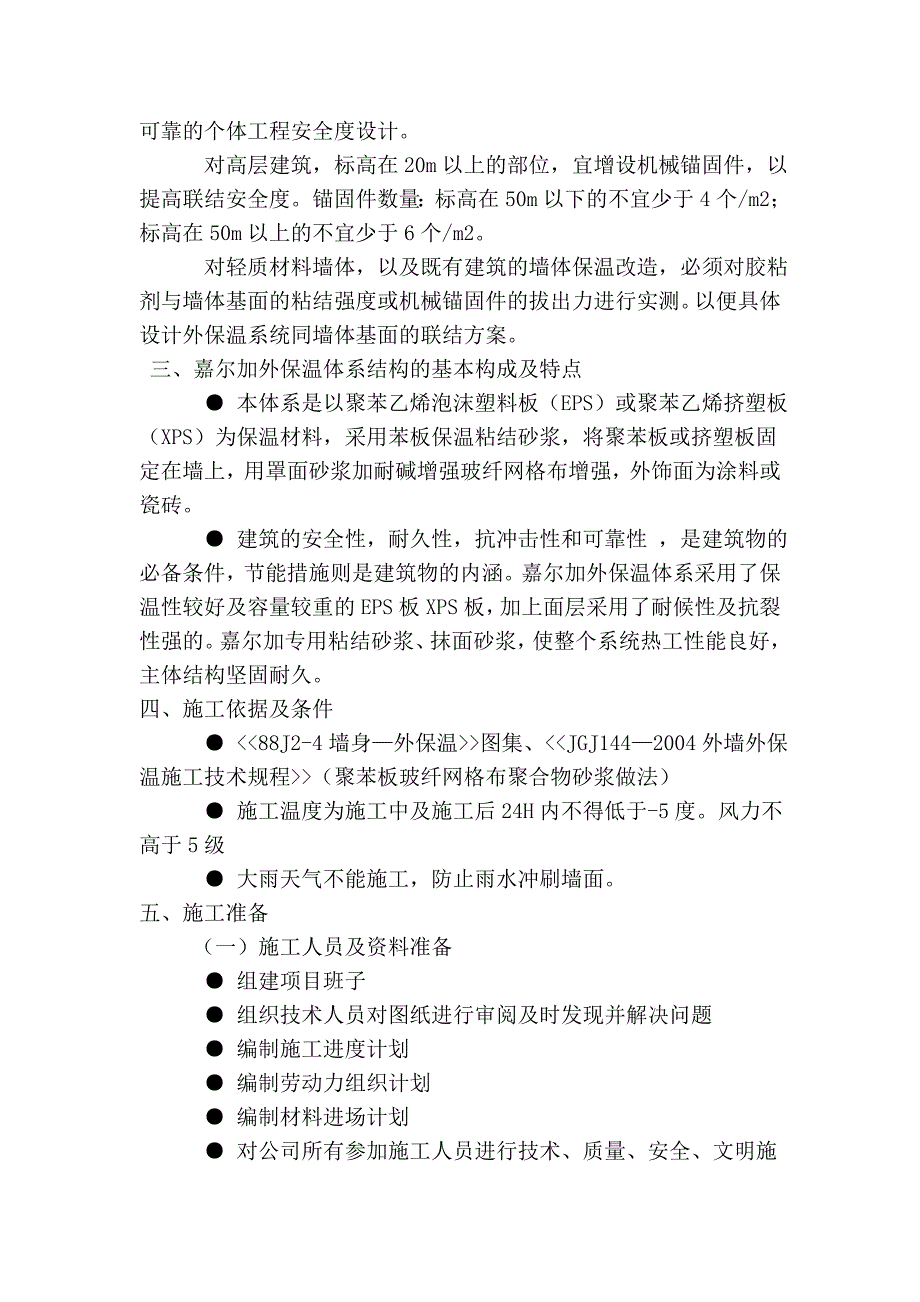

2、用建筑节能设计标准（采暖居住建筑部分）和民用建筑热工设计规范的有关规定。 窗口保温 门窗洞口侧面应做适当保温处理（如贴较薄的聚苯板，或抹聚苯颗粒浆料等）。窗台板应符合使用安全的要求。应严格按照设计要求施工。 伸缩缝和装饰缝 各生产厂的产品都有相应的最大伸缩缝间距，应同建筑设计师协调好伸缩缝和装饰缝的具体位置。 联结安全度核算 在本做法外保温施工中，保温材料与墙体基面的联结主要有粘结和粘锚结合以粘为主等两种方式。如果采用锚固为主的方式，应做可靠的个体工程安全度设计。 对高层建筑，标高在20m以上的部位，宜增设机械锚固件，以提高联结安全度。锚固件数量：标高在50m以下的不宜少于4个/m2；标高在5
3、0m以上的不宜少于6个/m2。 对轻质材料墙体，以及既有建筑的墙体保温改造，必须对胶粘剂与墙体基面的粘结强度或机械锚固件的拔出力进行实测。以便具体设计外保温系统同墙体基面的联结方案。 三、嘉尔加外保温体系结构的基本构成及特点 本体系是以聚苯乙烯泡沫塑料板（EPS）或聚苯乙烯挤塑板（XPS）为保温材料，采用苯板保温粘结砂浆，将聚苯板或挤塑板固定在墙上，用罩面砂浆加耐碱增强玻纤网格布增强，外饰面为涂料或瓷砖。 建筑的安全性，耐久性，抗冲击性和可靠性 ，是建筑物的必备条件，节能措施则是建筑物的内涵。嘉尔加外保温体系采用了保温性较好及容量较重的EPS板XPS板，加上面层采用了耐候性及抗裂性强的。嘉尔加

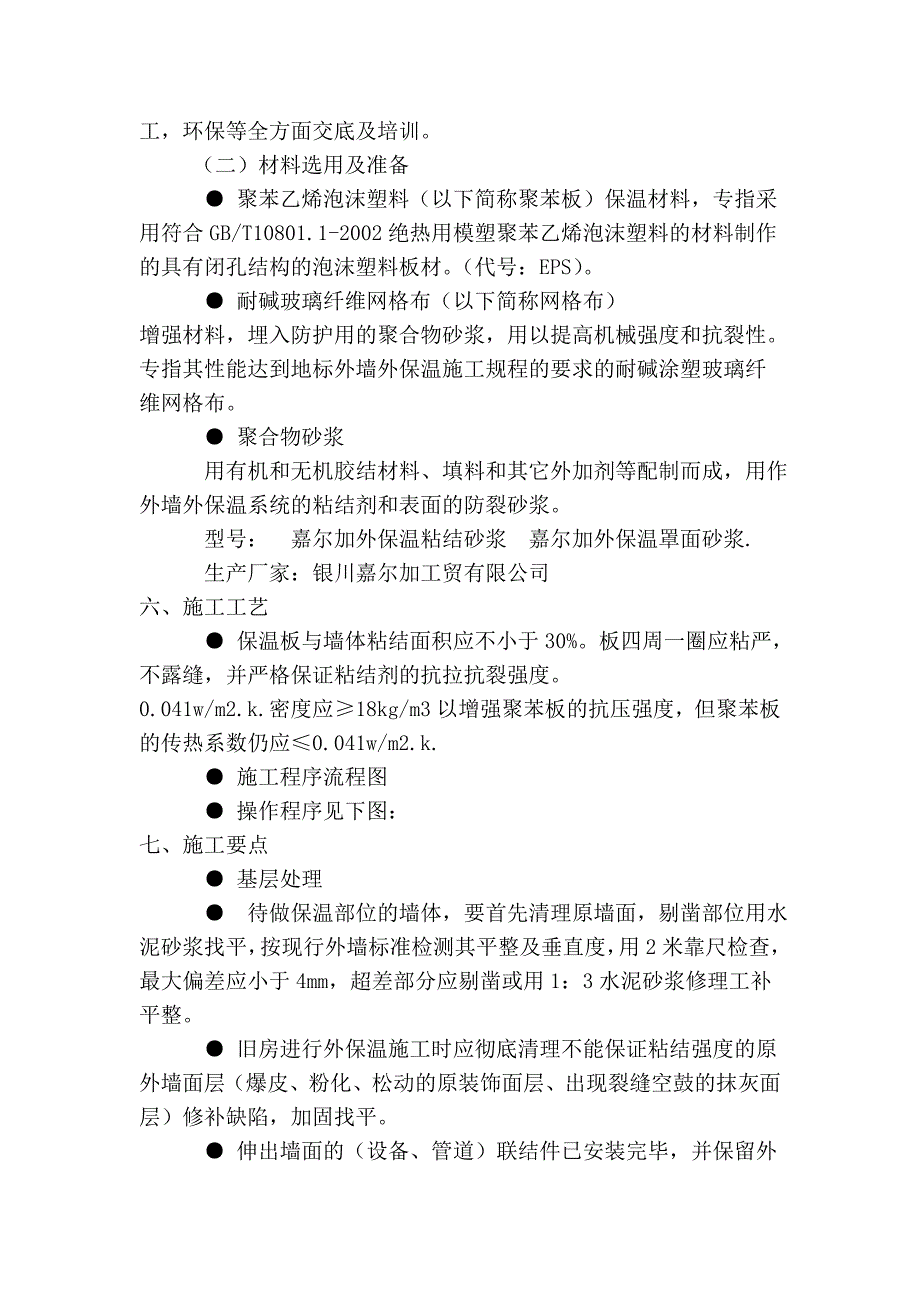

4、专用粘结砂浆、抹面砂浆，使整个系统热工性能良好，主体结构坚固耐久。 四、施工依据及条件 图集、（聚苯板玻纤网格布聚合物砂浆做法） 施工温度为施工中及施工后24H内不得低于-5度。风力不高于5级 大雨天气不能施工，防止雨水冲刷墙面。 五、施工准备 （一）施工人员及资料准备 组建项目班子 组织技术人员对图纸进行审阅及时发现并解决问题 编制施工进度计划 编制劳动力组织计划 编制材料进场计划 对公司所有参加施工人员进行技术、质量、安全、文明施工，环保等全方面交底及培训。 （二）材料选用及准备 聚苯乙烯泡沫塑料（以下简称聚苯板）保温材料，专指采用符合GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫
5、塑料的材料制作的具有闭孔结构的泡沫塑料板材。（代号：EPS）。 耐碱玻璃纤维网格布（以下简称网格布） 增强材料，埋入防护用的聚合物砂浆，用以提高机械强度和抗裂性。专指其性能达到地标外墙外保温施工规程的要求的耐碱涂塑玻璃纤维网格布。 聚合物砂浆 用有机和无机胶结材料、填料和其它外加剂等配制而成，用作外墙外保温系统的粘结剂和表面的防裂砂浆。 型号： 嘉尔加外保温粘结砂浆 嘉尔加外保温罩面砂浆. 生产厂家：银川嘉尔加工贸有限公司 六、施工工艺 保温板与墙体粘结面积应不小于30%。板四周一圈应粘严，不露缝，并严格保证粘结剂的抗拉抗裂强度。 0.041w/m2.k.密度应18kg/m3以增强聚苯板的抗压
6、强度，但聚苯板的传热系数仍应0.041w/m2.k. 施工程序流程图 操作程序见下图： 七、施工要点 基层处理 待做保温部位的墙体，要首先清理原墙面，剔凿部位用水泥砂浆找平，按现行外墙标准检测其平整及垂直度，用2米靠尺检查，最大偏差应小于4mm，超差部分应剔凿或用1：3水泥砂浆修理工补平整。 旧房进行外保温施工时应彻底清理不能保证粘结强度的原外墙面层（爆皮、粉化、松动的原装饰面层、出现裂缝空鼓的抹灰面层）修补缺陷，加固找平。 伸出墙面的（设备、管道）联结件已安装完毕，并保留外保温施工的余地。 门窗洞口经过验收，洞口尺寸位置达到设计的质量要求。 弹控制线：根据建筑立面设计和外墙外保温技术要求，在
7、墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。 挂基准线：在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。 配制粘结砂浆 嘉尔加外保温粘结砂浆（单组份），比例为粉料：水 =4：1（重量比） 注：嘉尔加外保温粘结砂浆是以水为释剂，和至适合施工稠度即可。现以嘉尔加外保温粘结砂浆为例加以说明： 嘉尔加外保温粘结砂浆是单组份聚合物砂浆，比例为粉料：水=4：1(重量比)用手持式电动搅拌器，约搅拌5分钟，直到搅拌均匀，且稠度适中，保证嘉尔加粘结砂浆有一定粘度，将配制好的砂浆静置10分钟，再搅拌即可使用，调好的砂浆应在2小时内用完，严禁
8、私自加入其它任何非厂家提供的材料，如水泥、砂及其它聚合物等。 粘结EPS板 外保温用聚苯板尺寸为600mm900mm、600mm1200mm两种，根据待贴面积的大小或形状，用工具刀切割EPS板，必须注意切口与板面垂直，整块墙面的边角处应用最小尺寸超过300mm的聚苯板，聚苯板的拼缝不得正好留在门窗口的四角处。 排板时按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理。 墙体边及孔洞边的EPS板上预贴窄幅网格布，其宽度约为200mm，翻包部分宽度80mm，根据工程特点，粘贴EPS可采用点框法或条粘，用缺口馒刀将嘉尔加粘结砂浆垂直均匀的粘在EPS板上。涂好后立即将EPS板粘贴在墙上。EPS板粘贴到
9、墙上以后，用2米靠尺压平，保证其平整程度和粘贴牢固。粘板时注意清除板边溢出的胶浆使板与板之间无碰头灰。板缝拼严，缝宽超过2mm时用相应厚度的聚苯片填塞。拼缝高差不大于1.5mm否则应用砂纸或专用打磨机具打磨平整，打磨动作应用轻柔的圆周运动，不要沿着与EPS的接缝平行的方向的打磨，打磨后应用刷子或压缩空气将打磨操作产生的碎屑和其它浮灰清理干净。 对于饰面是涂料的保温板粘贴面积不得低于30%，对于饰面是瓷砖保温板的粘贴面积不得低于50%。 铆固件安装 最少应在粘贴EPS板的粘结砂浆使用72小时以后，才能进行铆固件的安装，铆固件的用量3个/m2 。 嘉尔加外保温抹面砂浆配比 粉料：水=4：1（重量比
10、） 现以嘉尔加外保温抹面砂浆为例加以说明： 嘉尔加外保温抹面砂浆（单组份）聚合物砂浆，比例为粉料：水=4：1(重量比)用手持式电动搅拌器，约搅拌5分钟，直到搅拌均匀，且稠度适中，保证嘉尔加外保温抹面砂浆有一定粘度，将配制好的砂浆静置10分钟，再搅拌即可使用，调好的砂浆应在2小时内用完，可用水调节砂浆的稀稠度，严禁私自加入其它任何非厂家提供的材料，如水泥、砂及其它聚合物等。 抹底层罩面砂浆 聚苯板安装完毕检查验收后用嘉尔加外保温抹面砂浆进行抹灰。抹灰分底层和面层两次。 将搅拌好的保温罩砂浆均匀的抹在聚苯板表面，厚度23mm同时将翻包网格布压入砂浆中。 贴压网格布 将网格布绷紧后贴于底层罩面砂浆上
11、，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。网格布不得压入过深，表面必须暴露在底层砂浆之外。铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。 抹面层罩面砂浆 在底层罩面砂浆凝结前再抹一道罩面砂浆，厚度12mm，仅以覆盖网格布、微见网格布轮廓为宜（即露纹不露网）。面层砂浆且忌不停揉搓，以免形成空鼓。 砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。 缝的处理 外墙外保温
12、可设置伸缩缝、装饰缝。在结构沉降缝、温度缝处也应做相应处理。 留设伸缩缝时，分格条应在进行抹灰工序时就放入，待砂浆初凝后起出，修整缝边。缝内填塞发泡聚乙烯圆棒（条）作背衬，直径或宽度为缝宽的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的5070%。 沉降缝与温度缝根据缝宽和位置设置金属盖板，以射钉或螺丝紧固。 加强层做法 考虑首层与其它需加强部位的抗冲击要求，在标准外保温做法基础上加铺一层网格布，并再抹一道抹面砂浆罩面以提高抗冲击强度。在这种双层网格布做法中，底层网格布可以是标准网格布，也可以是质量更大、强度更高的增强网格布，以满足设计要求的抗冲击强度为原则。 装饰线条做法 装饰缝应根据建筑设
13、计立面效果处理成凹型或凸型。凸型称为装饰线，以聚苯板来体现为宜，此处网格布与抹面砂浆不断开。粘贴聚苯板时，先弹线标明装饰线条位置，将加工好的聚苯板线条粘于相应位置。线条突出墙面超过100mm时，需加设机械固定件。线条表面按普通外保温抹灰做法处理。 凹型称为装饰缝，用专用工具在聚苯板上刨出凹槽再抹防护层砂浆 外饰面涂料做法 待抹灰基面达到涂料施工要求时可进行涂料施工，施工方法与普通墙面涂料工艺相同。一般使用配套的专用涂料或其他与外保温系统相容的涂料。 饰面砖做法 0.041w/m.k求局部外饰面为面砖时，选用密度不小于25kg/m3、导热系数不大于0.041w/m.k的聚苯板，粘结面积不小于50%。 饰面砖与外保温复合墙体的粘结强度必须符合JGJ110-97建筑工程饰面砖粘结强度检验标准的要求。 安全文明生产 严格遵守有关安全操作规程，实现安全生产和文明施工。 成品保护 施工中各专业工种应紧密配合，合现安排工序，严禁颠倒工序作业。外保温施工完成后，后续工序与其它正在进行的工序应注意对成品进行保护。对抹完聚合物水泥砂浆的保温墙体，不得随意开凿洞孔，如确实需要，应在聚合物砂浆达到设计强度后方可进行，安装物件后其周围应恢复原状。应防止重
