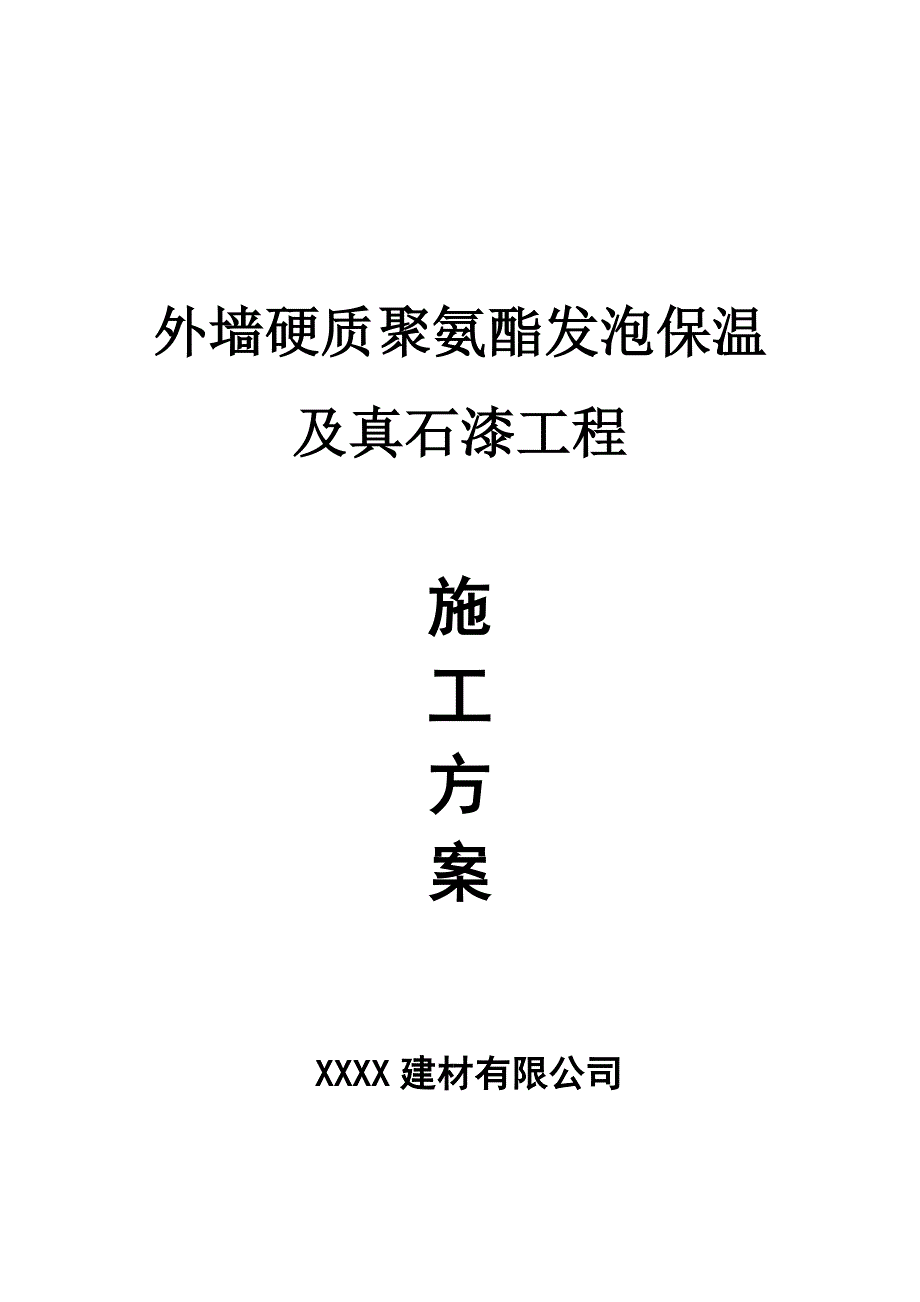

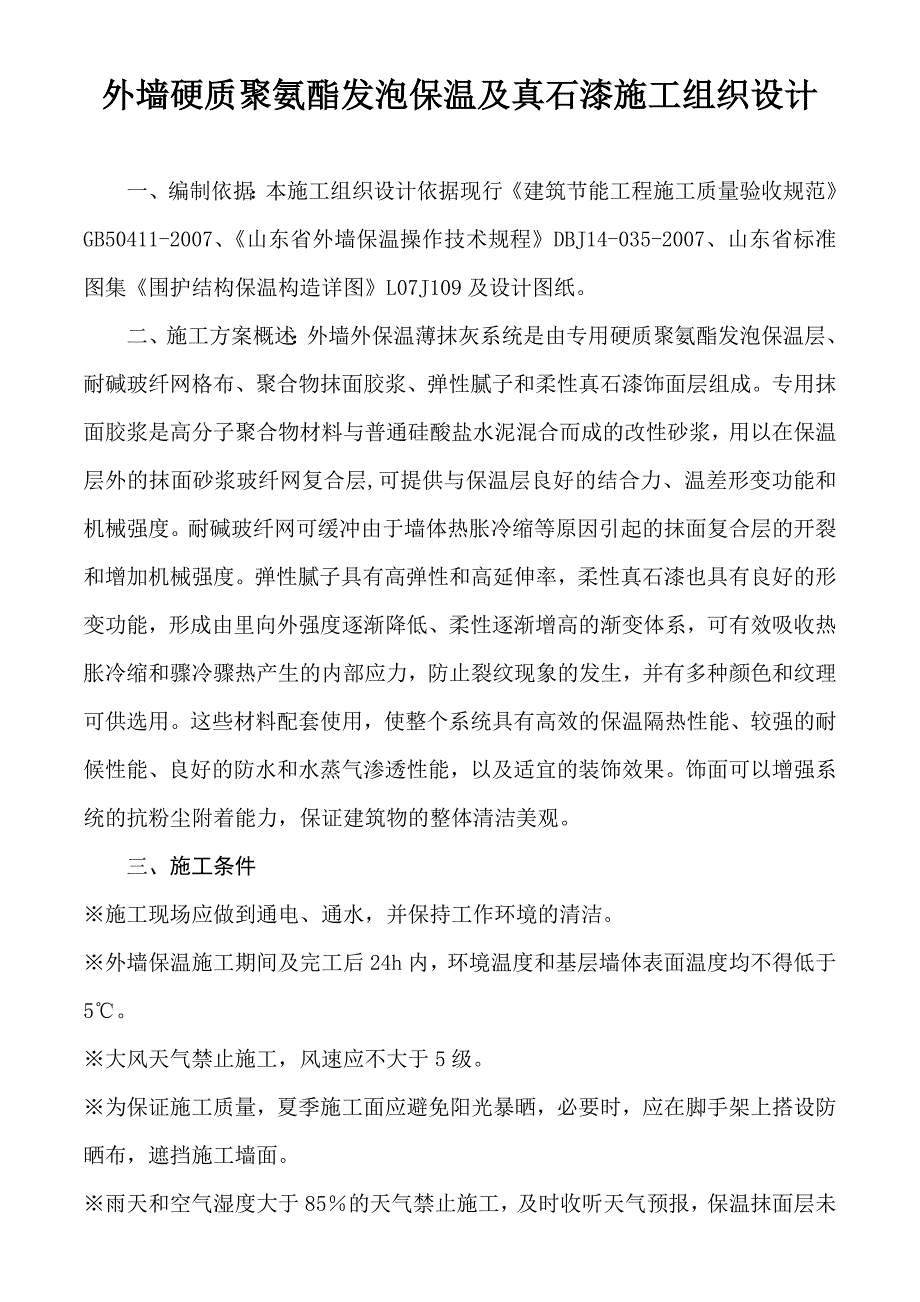

1、外墙硬质聚氨酯发泡保温及真石漆工程施工方案 XXXX建材有限公司 外墙硬质聚氨酯发泡保温及真石漆施工组织设计一、编制依据：本施工组织设计依据现行建筑节能工程施工质量验收规范GB50411-2007、山东省外墙保温操作技术规程DBJ14-035-2007、山东省标准图集围护结构保温构造详图L07J109及设计图纸。二、施工方案概述：外墙外保温薄抹灰系统是由专用硬质聚氨酯发泡保温层、耐碱玻纤网格布、聚合物抹面胶浆、弹性腻子和柔性真石漆饰面层组成。专用抹面胶浆是高分子聚合物材料与普通硅酸盐水泥混合而成的改性砂浆，用以在保温层外的抹面砂浆玻纤网复合层,可提供与保温层良好的结合力、温差形变功能和机械强度
2、。耐碱玻纤网可缓冲由于墙体热胀冷缩等原因引起的抹面复合层的开裂和增加机械强度。弹性腻子具有高弹性和高延伸率，柔性真石漆也具有良好的形变功能，形成由里向外强度逐渐降低、柔性逐渐增高的渐变体系，可有效吸收热胀冷缩和骤冷骤热产生的内部应力，防止裂纹现象的发生，并有多种颜色和纹理可供选用。这些材料配套使用，使整个系统具有高效的保温隔热性能、较强的耐候性能、良好的防水和水蒸气渗透性能，以及适宜的装饰效果。饰面可以增强系统的抗粉尘附着能力，保证建筑物的整体清洁美观。三、施工条件施工现场应做到通电、通水，并保持工作环境的清洁。外墙保温施工期间及完工后24h内，环境温度和基层墙体表面温度均不得低于5。大风天气

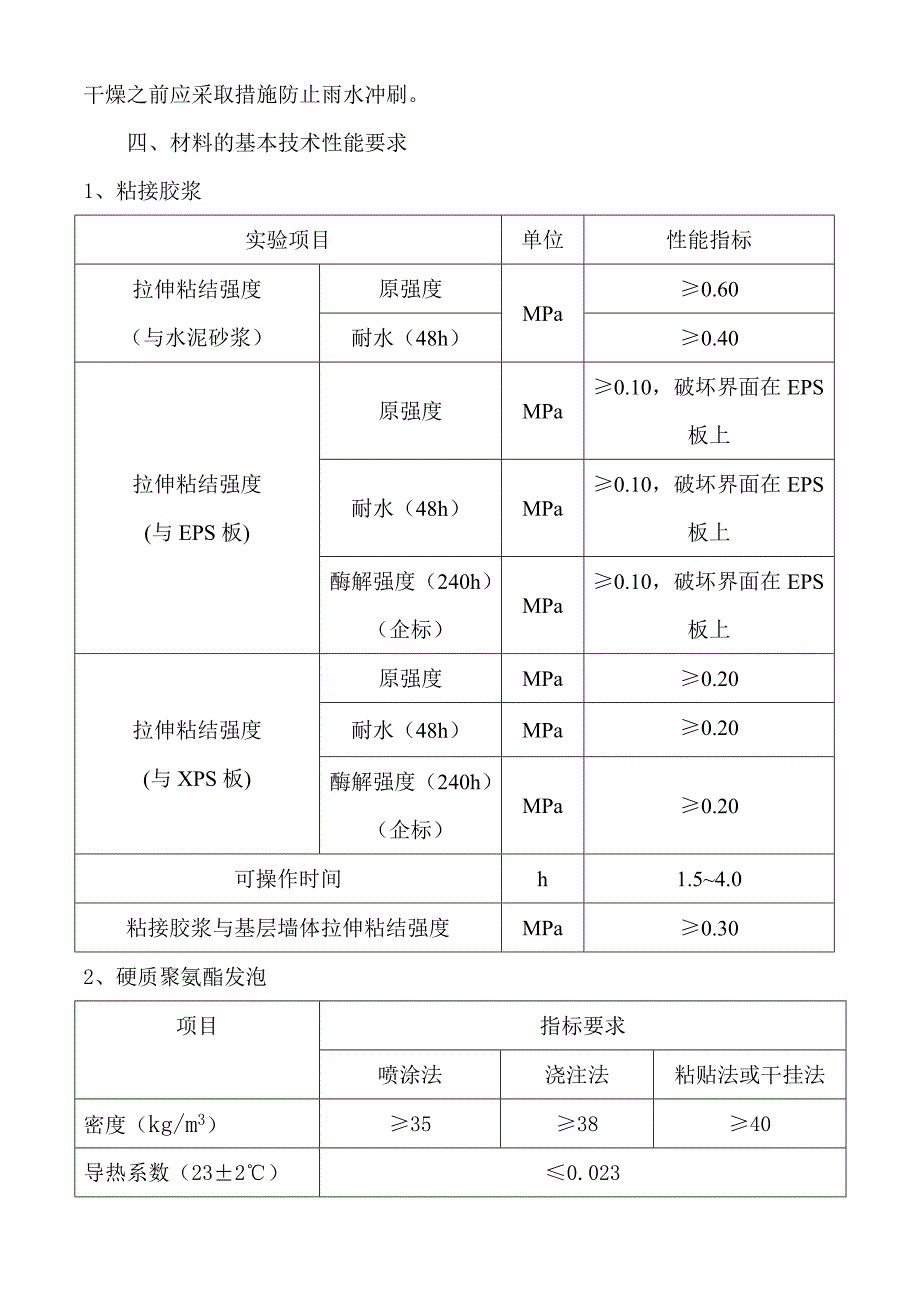

3、禁止施工，风速应不大于5级。为保证施工质量，夏季施工面应避免阳光暴晒，必要时，应在脚手架上搭设防晒布，遮挡施工墙面。雨天和空气湿度大于85的天气禁止施工，及时收听天气预报，保温抹面层未干燥之前应采取措施防止雨水冲刷。四、材料的基本技术性能要求1、粘接胶浆实验项目单位性能指标拉伸粘结强度（与水泥砂浆）原强度MPa0.60耐水（48h）0.40拉伸粘结强度(与EPS板)原强度MPa0.10，破坏界面在EPS板上耐水（48h）MPa0.10，破坏界面在EPS板上酶解强度（240h）（企标）MPa0.10，破坏界面在EPS板上拉伸粘结强度(与XPS板)原强度MPa0.20耐水（48h）MPa0.20酶
4、解强度（240h）（企标）MPa0.20可操作时间h1.54.0粘接胶浆与基层墙体拉伸粘结强度MPa0.302、硬质聚氨酯发泡项目指标要求喷涂法浇注法粘贴法或干挂法密度（kg/m3）353840导热系数（232）0.023拉伸粘结强度（kPa）150（1）100（2）150（3）拉伸强度（kPa）200（4）200（5）200断裂延伸率（%）755吸水率（%）4尺寸稳定性（48h）（%）802.0-301.0阻燃性能平均燃烧时间（s）70平均燃烧范围（mm）40烟密度等级（SDR）753、耐碱玻纤网格布 试验项目单位性能指标标准网加强网单位面积质量g/m2160290耐碱拉伸断裂强力（经、纬向
5、）N/50mm9001500耐碱拉伸断裂强力保留率（经、纬向）%7575断裂伸长率（经、纬向）%4.04.04、抹面砂浆试验项目性能指标拉伸粘结强度（与PU板、EPS板）原强度0.10Mpa，破坏界面在EPS板上耐水0.10Mpa，破坏界面在EPS板上耐冻融0.10Mpa，破坏界面在EPS板上酶解强度（240h）（企标）0.10Mpa，破坏界面在EPS板上拉伸粘结强度（与XPS板）原强度0.20MPa耐水0.20MPa耐冻融0.20MPa酶解强度（240h）（企标）0.20MPa与水泥砂浆拉伸粘结强度（当做面砖饰面时）原强度0.50MPa耐水0.50MPa耐冻融0.50MPa柔韧性压折比（水泥
6、基）3.0开裂应变（非水泥基）/%1.50可操作时间（h）1.54.05、弹性腻子主要技术性能指标试验项目性能指标耐水性（96h）无异常耐碱性（48h）无异常粘结强度标准状态0.6MPa冻融循环5次0.4MPa静态抗开裂性23（企标）直径50mm圆棒弯曲无裂纹-20（企标）直径100mm圆棒弯曲无裂纹动态抗开裂性23基层裂缝0.3mm-20（企标）基层裂缝0.1mm6、真石漆主要技术指标试验项目性能指标耐水性96h无异常耐碱性48h无异常涂层耐温变性5次循环无异常耐洗刷性2000次耐沾污性（5次循环）30%拉伸强度（标准状态下）1.0 MPa断裂伸长率23（企标）300%-20（企标）40%热
7、处理100%耐人工老化（400h）粉化1级变色2级外观变化无起泡，剥落，裂纹7、密封膏密封膏应采用聚氨酯或硅酮型建筑密封膏，其技术性能应符合聚氨酯建筑密封膏（JC482-92）的要求，硅酮类密封膏应符合CB/T14683-93的要求。五、材料的运输和储存1、所有的保温及外饰层材料应在原包装、带有完整标签的情况下运送至施工现场。2、材料应储存在阴凉、干燥的地方，避免太阳直晒，远离火源，避免因气候或其它因素影响材料的质量。材料的理想储存最低温度为4，最高温度为32。六、施工前的准备工作：1、主要施工工具：施工前按工程量的大小测算出进场施工人员的多少，配备足量的施工用具，如：聚氨酯喷涂机、不锈钢抹子
8、、搓抹子、角抹子、电动搅拌器、电锤、专用刀、钢锯条、水桶、皮桶、靠尺、刷子、 滚子、托顶板、开槽器、钢尺、施工线、墨斗子、角梯、电动切割机、真石漆喷涂机、吊篮、安全帽、安全带及操作人员的必须劳保用品等。2、材料准备：根据工程实际设计保温情况，测算出各种材料用量，并部分运到现场，如：聚氨酯A、B双组份原料、聚苯板（厚度与设计相符）、玻纤网、粘接砂浆、抹面砂浆、加强网、锚钉、锚固铁件、膨胀螺栓等。3、施工人员的准备：根据工程的规模大小，计划投入多少人员施工，提前安排到位，并进行技术培训和安全培训，提高施工人员的素质，确保工程质量和安全生产。4、设计制定施工工序，如下图：工具准备材料准备基层墙体处理
9、施工人员准备、培训施工工序演示图 弹 线喷涂聚氨酯较小部位用粗砂纸打磨平整较大部位用胶粉聚苯颗粒找平聚氨酯保温层平整修正特殊部位处理刷界面剂配制抹面胶浆涂抹面胶浆铺设网格布如果贴XPS板，先刷界面剂一道加适量锚钉固定涂抹面胶浆表面找平、修补检查、发现问题修正先把大角及横竖线角窗膀修正顺直满刮一遍弹性腻子刷抗碱封固底漆一遍用较粗砂纸打磨一遍面砖挑选套割弹线设置界格刷界格底漆喷涂真石漆 涂刷罩面漆验收细部修正七、施工工艺：1.基层处理：检查墙基层误差是否达到施工要求，如果误差超出标准要求，土建方须进行抹灰找平，要求达到中级抹灰标准。2.放线、铺板设置基层合乎要求后，进行弹线、挂线，确定喷涂范围和喷
10、涂厚度。3.喷涂聚氨酯 在规定喷涂聚氨酯的墙面，进行聚氨酯喷涂。3cm厚度以内墙面分3次喷。4、找补保温层厚度聚氨酯喷涂完毕后，检查保温面是否达到保温要求厚度，负误差较大部位予以重新喷涂聚氨酯校正，局部凸起部位用粗砂纸磨平。5、喷界面剂上述基层修整完毕后，满涂一层界面剂。6、修整、找平上述工序完成后，局部不平整部位用颗粒胶浆找平，横竖线条用2-3cm EPS板粘贴找平，平面较大部位并用适量膨胀锚栓固定。7、铺设玻纤网上述工序完成24h后，先检查聚氨酯是否干燥,并去除板面疏松、粗糙及杂质部分，再进行玻纤网的铺贴。在找平层表面先均匀涂抹2厚的抹面胶浆（面积略大于网格布的范围），然后将网格布立即压入
11、胶浆中；然后在大墙面积较大部位加适量锚钉固定。标准网的搭接须100mm，分段施工时应预留搭接长度。在转角部位，标准网应是连续的，并从每边双向绕角后包墙的宽度不小于200mm。玻纤网铺设完毕后，再抹一层抹面胶浆，直至全部覆盖好网格布，使网格布处于两道胶浆的中间位置；然后在大墙面积较大部位加适量锚固钉固定。外墙挑出构件及附墙部件，如阳台、雨蓬、阳台拦板、挑檐、空调室外机搁板、附墙壁柱、凸（飘）窗、装饰线条、结构性水平（或垂直）遮阳、门窗口四周等保温做法参照JGJ144-2004规程及（节能65%）标准图L07J109的要求施工,如窗口四角墙面上与窗角成45斜贴加固网格布尺寸200300加强，窗立膀
12、与窗上坎窗台形成的直角处应补贴不小于400的加强网，沿两直角边每边不小于200粘贴。沿线如果是后贴的成品EPS制品，先在墙面上测平放线，放出沿线的大样尺寸，然后照样粘贴，沿线突出墙面较长的应加锚钉辅助固定，网格布应上下罩住沿线与平整墙面的搭接长度不应小于100，沿线突出墙面长短要均匀，左右要顺直，两端要在同一水平线上，达到设计要求。各部位节点做法见附图。抹面胶浆和玻纤网铺设完毕后，不得挠动，静置养护不小于24h，才可进行下一道工序施工。在寒冷潮湿气候条件下，还应适当延长养护时间。8、真石漆施工：先修大角、窗膀、横竖线条，外墙大角包括阴角，先弹线，后用修补专用胶浆进行修整，直至修直为准。窗膀在其
13、侧面弹控制线，用修补胶浆修正，无论几层楼上下窗膀必须顺直，横竖线条必须顺直，否则不能进入下一道工序。刮腻子：在以上工序达到标准要求后进行大墙面刮弹性腻子，满刮一遍，并修补好墙面原有缺陷，待腻子干透后，用40目-60目粗砂纸打磨一遍，清除干净表面粉尘。刷抗碱封固底漆和界格底漆：在腻子表面干净、无污染、无粉尘的基础上，先刷涂一遍抗碱封固底漆，然后弹线设置界格，根据所设置界格刷涂一遍界格底漆。喷涂真石漆：在上述工序完成达到标准要求后进行真实漆的喷涂，满涂一遍真石漆；真石漆喷涂完成后进行界格的清理；等待约1-2小时后进行细部处理，检查整个外墙的每一个部位，看是否有漏涂碰坏现象，及时修整。刷涂界面漆：在上述工序完成达到要求后进行罩面漆的刷涂，满涂一遍罩面漆；通过上述一系列工序的精心施工，使整个外墙达到线角整齐，表面平整，墙面分色清晰，染色美观大方，不开裂，不空鼓，不脱皮，不掉色。让用户满意，业主放心。八、落水管及空调板支架处施工办法：不论是女儿墙处还是檐沟处，落水口必须提前安装处理，并做好防水试验，达到不漏不渗。先把落水管支架固定好，然后再进行保温。空调板钻洞处，安装套管后套管周围需用耐候胶与保温层封严。落水管空调安装后，安装人员负责把钻入保温层和墙体内的支架周围用耐侯胶封闭严密，不准向里渗水否则将影响工程质量。九、工程质量
