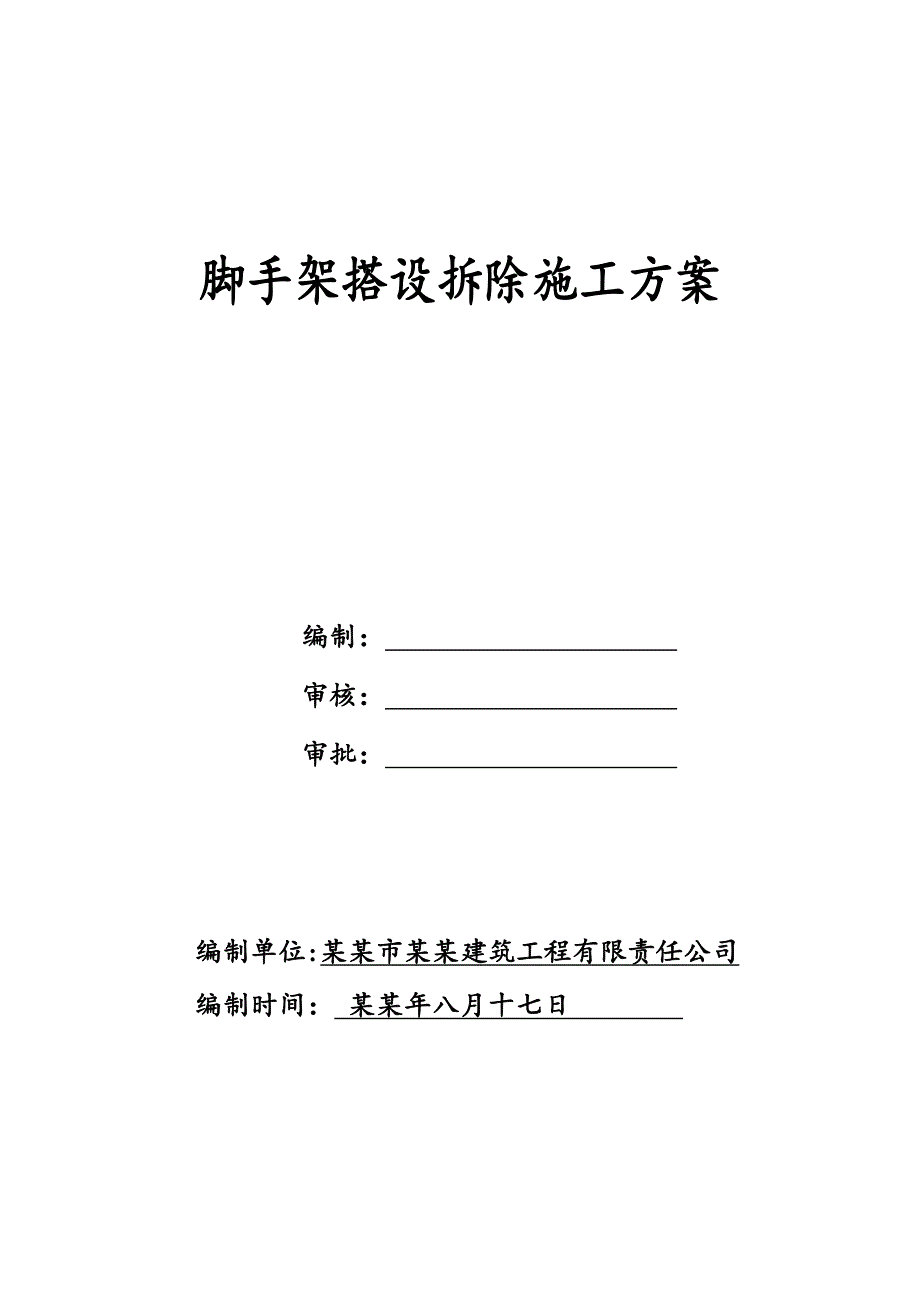

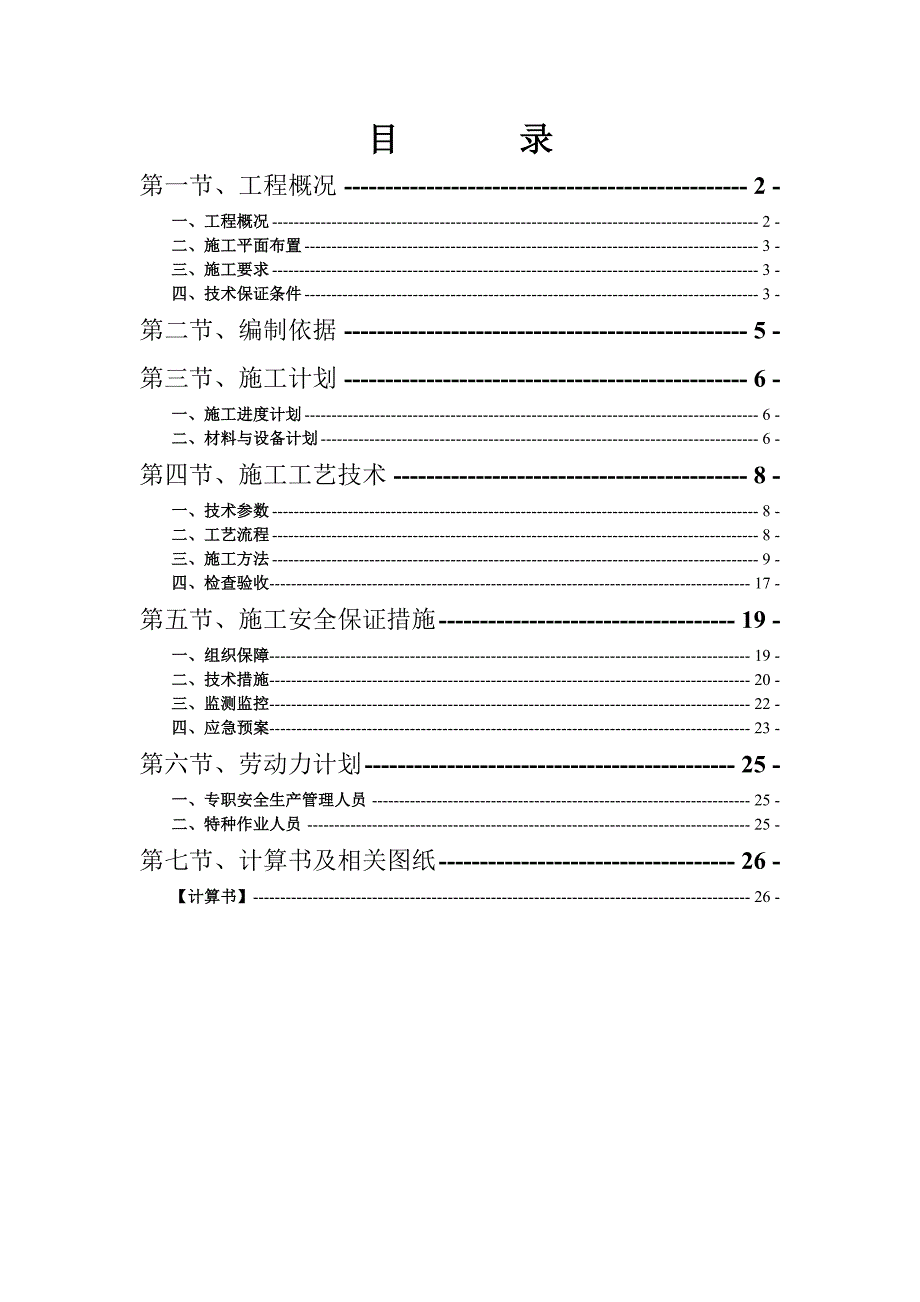

1、脚手架搭设拆除施工方案编制： 审核： 审批： 编制单位:某某市某某建筑工程有限责任公司 编制时间： 某某年八月十七日 目 录第一节、工程概况- 2 -一、工程概况- 2 -二、施工平面布置- 3 -三、施工要求- 3 -四、技术保证条件- 3 -第二节、编制依据- 5 -第三节、施工计划- 6 -一、施工进度计划- 6 -二、材料与设备计划- 6 -第四节、施工工艺技术- 8 -一、技术参数- 8 -二、工艺流程- 8 -三、施工方法- 9 -四、检查验收- 17 -第五节、施工安全保证措施- 19 -一、组织保障- 19 -二、技术措施- 20 -三、监测监控- 22 -四、应急预案- 23

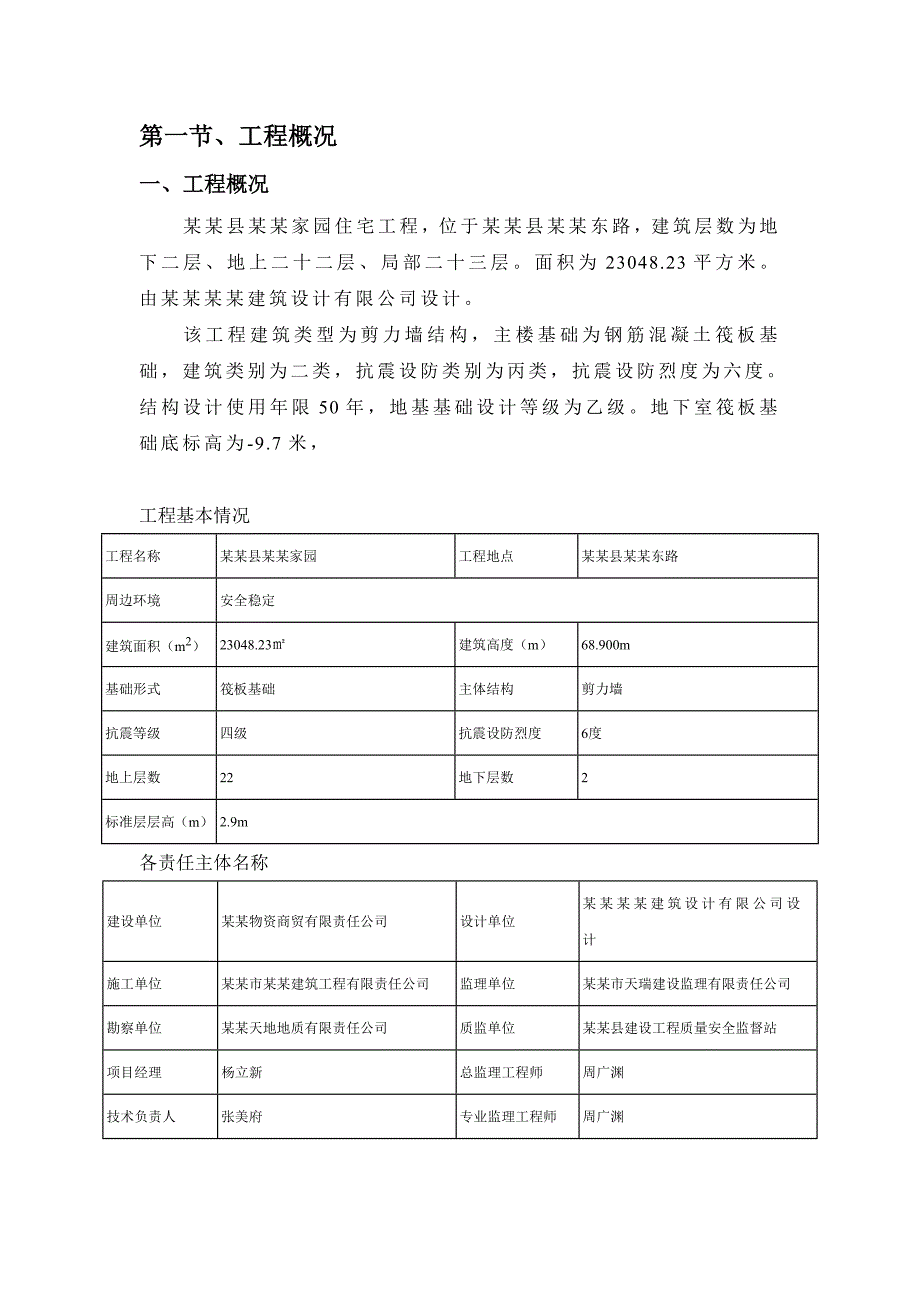

2、 -第六节、劳动力计划- 25 -一、专职安全生产管理人员- 25 -二、特种作业人员- 25 -第七节、计算书及相关图纸- 26 -【计算书】- 26 -第一节、工程概况一、工程概况某某县某某家园住宅工程，位于某某县某某东路，建筑层数为地下二层、地上二十二层、局部二十三层。面积为23048.23平方米。由某某某某建筑设计有限公司设计。该工程建筑类型为剪力墙结构，主楼基础为钢筋混凝土筏板基础，建筑类别为二类，抗震设防类别为丙类，抗震设防烈度为六度。结构设计使用年限50年，地基基础设计等级为乙级。地下室筏板基础底标高为-9.7米，工程基本情况工程名称某某县某某家园工程地点某某县某某东路周边环境安
3、全稳定建筑面积（m2）23048.23建筑高度（m）68.900m基础形式筏板基础主体结构剪力墙抗震等级四级抗震设防烈度6度地上层数22地下层数2标准层层高（m）2.9m各责任主体名称建设单位某某物资商贸有限责任公司设计单位某某某某建筑设计有限公司设计施工单位某某市某某建筑工程有限责任公司监理单位某某市天瑞建设监理有限责任公司勘察单位某某天地地质有限责任公司质监单位某某县建设工程质量安全监督站项目经理杨立新总监理工程师周广渊技术负责人张美府专业监理工程师周广渊二、施工平面布置施工平面图后附三、施工要求1、确保脚手架在使用周期内安全、稳定、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求
4、。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络第二节、编制依据建筑施工脚手架实用手册建筑地基基础设计规范GB50007-2002建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001危险性较大的分部分项工程安全管理办法（建质200987号文）相关施工设计图纸等。第三节、施工计划一、施工进度计划本工程定额工期约为720天，根据招标文件有关内容，我公司计划720天完成本工程。
5、在总工期明确的情况下，针对本工程，不仅需要确定各主要分部、分项工程的施工进度，更需要满足业主对建筑的使用要求。二、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合
6、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭
7、力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。5、脚手板、脚手片采用符合有关要求。6、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质
8、量合格证，以及由相关建筑安全监督管理部门发放的准用证。7、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB 700-88中Q235-A钢的要求。8、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用422.5mm 焊接钢管，也可采用483.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表【钢管落地脚手架】钢管483扣件配套脚手板竹串片脚手板安全网全封闭【悬挑脚手架阳角型钢】型钢型号工字钢第四节、施工工艺技术一、技术参数【钢管
9、落地脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)22.2钢管类型483立杆纵距(m)1.5立杆横距(m)0.85立杆步距(m)1.8双立杆计算方法不设置双立杆挡脚板2步1设脚手板1步1设横向斜撑5跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区某某某某家园基本风压(kN/m2)0.27安全网全封闭【悬挑脚手架阳角型钢】型钢支撑形式两根钢丝拉绳立杆横向间距或排距(m)1.05内排架距离墙长度(m)0.25阳角型钢长度(m)3点M到Q点的距离D1(m)3.3O点到Q点的距离D2(m)0.2支点P到建筑物角点O的距离D3(m)2型钢型号工字钢二、工艺流程钢管落
10、地脚手架场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。悬挑脚手架阳角型钢阳角型钢与预埋件焊接支撑或与钢丝绳拉接立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。三、施工方法钢管落地脚手架定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可
11、靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1、地基基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2、立杆设置(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位扎结不少于2道，立杆顶
12、端亦高出女儿墙上皮1m，高出檐口上皮1.5m。(2) 上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(3) 立杆的垂直偏差应控制在不大于架高的1/400。(4) 立杆及纵横向水平杆构造要求见下图。3
13、、大横杆、小横杆、剪刀撑设置(1) 纵向水平杆亦设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时；搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆
