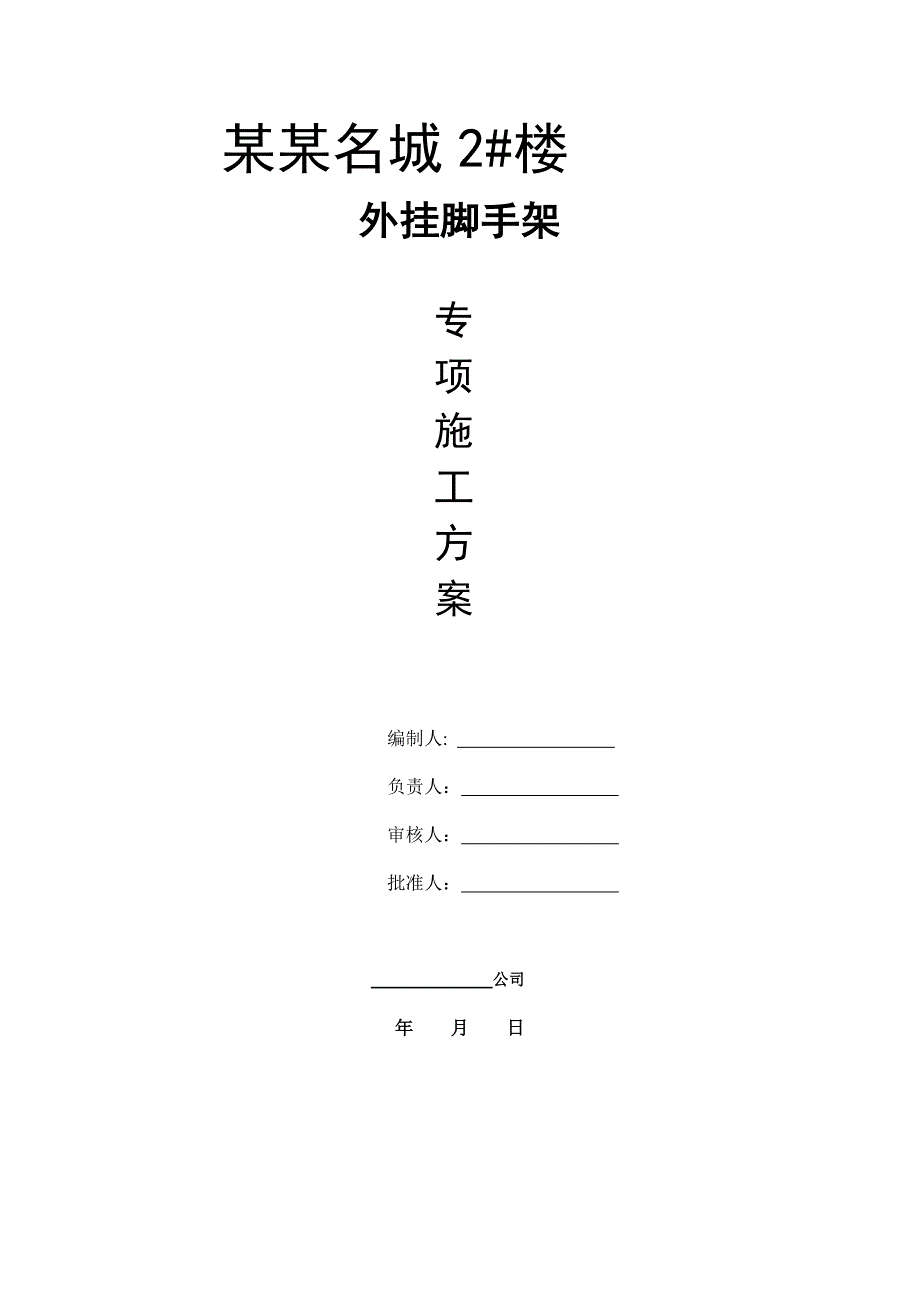

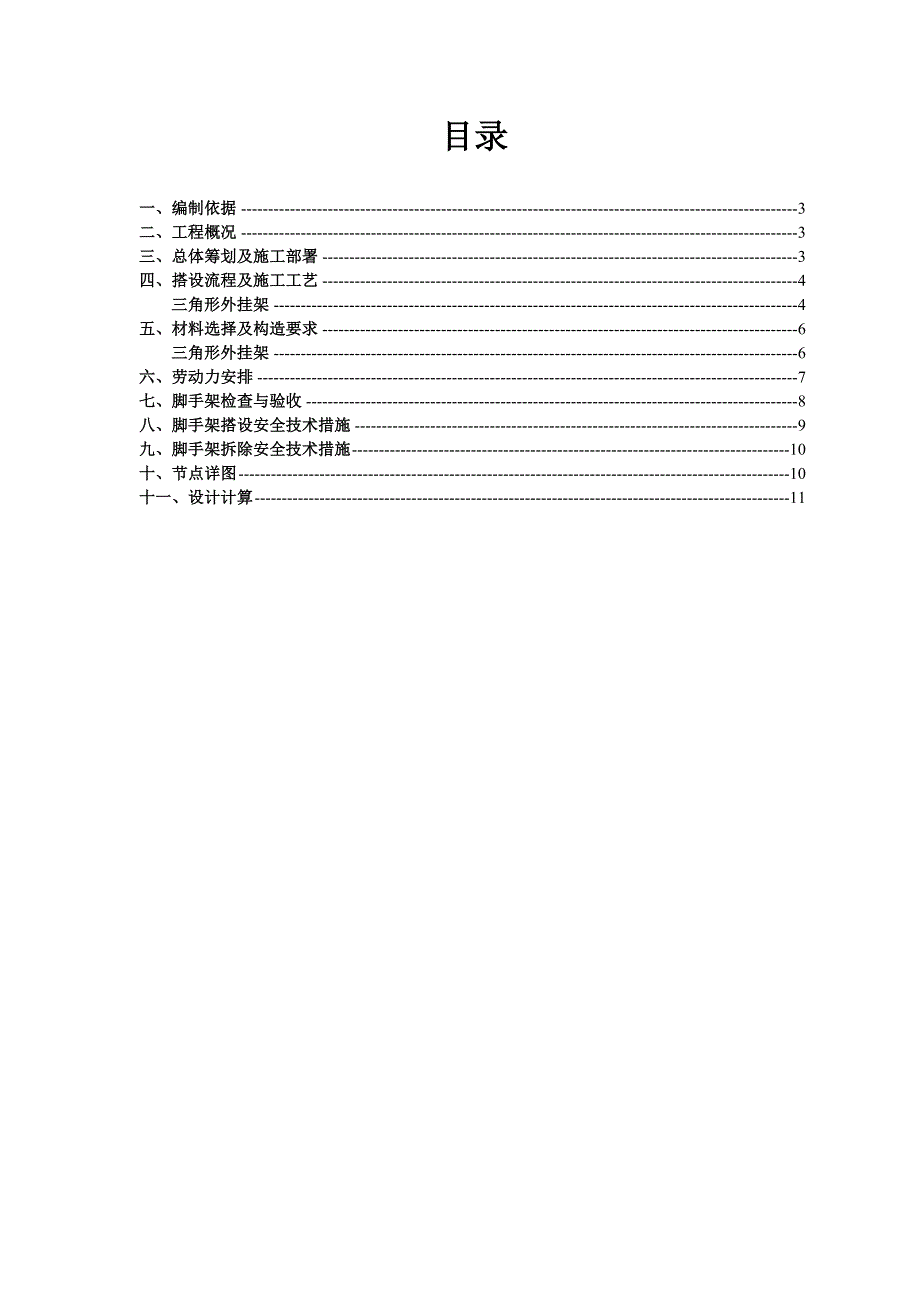

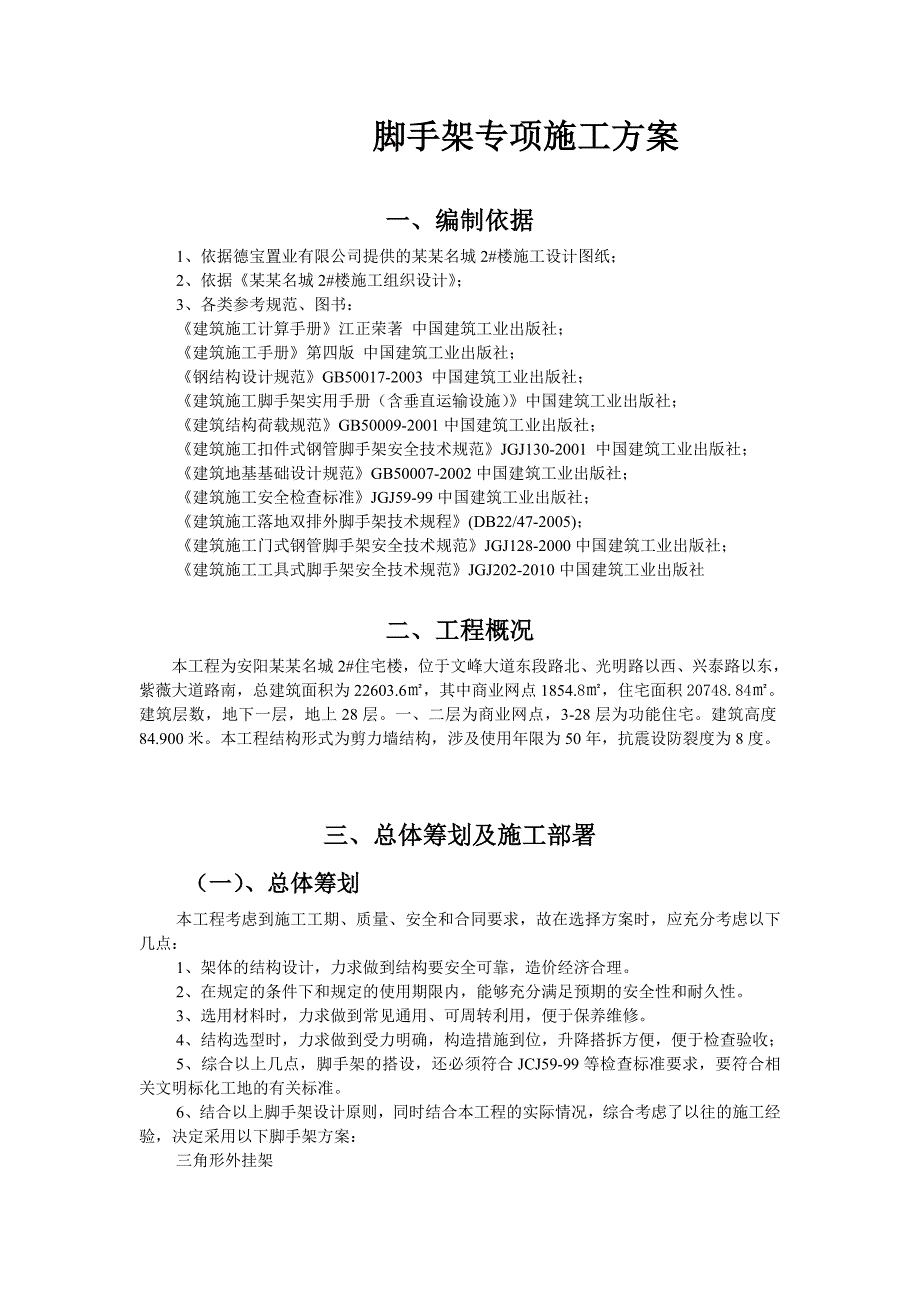

1、某某名城2#楼外挂脚手架专项施工方案编制人: 负责人： 审核人： 批准人： 公司年 月 日 目录一、编制依据3二、工程概况3三、总体筹划及施工部署3四、搭设流程及施工工艺4三角形外挂架4五、材料选择及构造要求6三角形外挂架6六、劳动力安排7七、脚手架检查与验收8八、脚手架搭设安全技术措施9九、脚手架拆除安全技术措施10十、节点详图10十一、设计计算11 脚手架专项施工方案一、编制依据1、依据德宝置业有限公司提供的某某名城2#楼施工设计图纸；2、依据某某名城2#楼施工组织设计；3、各类参考规范、图书：建筑施工计算手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；钢结构设计
2、规范GB50017-2003 中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；建筑结构荷载规范GB50009-2001中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社；建筑地基基础设计规范GB50007-2002中国建筑工业出版社；建筑施工安全检查标准JGJ59-99中国建筑工业出版社；建筑施工落地双排外脚手架技术规程(DB22/47-2005)；建筑施工门式钢管脚手架安全技术规范JGJ128-2000中国建筑工业出版社；建筑施工工具式脚手架安全技术规范JGJ202-2010中国建筑工业出版社二、工程概况本工程为
3、安阳某某名城2#住宅楼，位于文峰大道东段路北、光明路以西、兴泰路以东，紫薇大道路南，总建筑面积为22603.6，其中商业网点1854.8，住宅面积20748.84。建筑层数，地下一层，地上28层。一、二层为商业网点，3-28层为功能住宅。建筑高度84.900米。本工程结构形式为剪力墙结构，涉及使用年限为50年，抗震设防裂度为8度。三、总体筹划及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求
4、做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99等检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：三角形外挂架（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工
5、作，本小组机构组成、人员编制及责任分工如下：某某（项目经理）组长，负责协调指挥工作；某某（施工员）组员，负责现场施工指挥，技术交底；某某（安全员）组员，负责现场安全检查工作；（架子工班长）组员，负责现场具体施工；四、搭设流程及施工工艺三角形外挂架首层墙体模板拆除后，待砼强度达到7.5MPa（冬季施工要求达到10 MPa）后即可组装挂架。组装使用顺序为：首层墙体施工首层顶板施工穿钩头螺栓钩头螺栓安装检查挂三角钢架组装架体铺脚手板、挂网荷载实验安全验收投入使用二层墙体施工二层顼板施工穿钩头螺栓钩头螺栓安装检查挂架提升挂架检查验收投入使用搭设参数表：搭设参数三角形外挂架三角架纵向间距la(m)1.2
6、三角架宽度l(m)1三角架高度h(m)1.6立杆步距a(m)1.5立杆纵距b(m)1.5外防护架搭设高度(m)151、外挂架的受力主体采用型钢焊接的三角钢架，每片挂架一般按0.9m 间距设置，最大不大于1.265m，以34 片一组，组成一个相对独立的使用及提升单元，每片钢架在墙体上部受力点采用25 钩头螺栓悬挂架体，外墙内侧100*100*8mm 钢制垫片上双螺母固定，以便承受水平及竖向荷载，下部采用在钢架上设垫脚以传递水平荷载。2、考虑施工中施工防护与提升要求，挂架组装采用48*3.5mm 脚手钢管扣件连接，高度为7.8m，作业面宽度为0.51.4 m 不等，采用至少50mm 厚木板辅设，架
7、体结构作业面以上高度4.5m 采用扣件式钢管脚手架防护，结构操作面以下高度3.3m 另设一层辅助作业面作为修补装饰及拆除钩头螺检使用。（见下图）3、安装与提升：冬期施工期间，砼强度达到10MPa 设计强度后方可组装挂架；常温施工时，砼强度达到75MPa后即可组装挂架。安装顺序如前所述。外挂架架体提升时，架体拟就位位置墙体砼的强度不得低于7.5Kpa，并且与墙体相连的顶板砼已浇筑完毕方可提升。提升前先拆除相邻两段架体之间的连接杆件（单段组合架体内连接杆件、护栏、剪刀撑、脚手板不得松动），操作平台上的各种物料要清除干净。起吊点对称设置两点，且必须设置在单元三角架上。塔吊吊钩系牢后，先微量起吊，平衡
8、架体自重，卸除挂钩栓上的架体荷载，然后再松动挂钩栓螺母，并认真检查挂钩栓螺母是否全部松动，确认后方可起吊。起吊过程中吊钩垂直、平稳、缓慢起吊，另在架体两侧上、下共系四道保持架体平衡的揽风绳，起吊过程操作人员站在楼板上手拽揽风绳协调架体平衡，并辅助塔吊将架体挂到拟就位的挂钩栓上。架体就位前挂钩栓必须装齐，每根挂钩栓配一块垫片两个螺母。架体就位后，立即紧固螺母，螺母全部紧固后再摘塔吊吊钩。架体使用前再认真检查架体内连接杆件是否松动，并用短钢管将相邻的架体连接成整体。从下层架体挂钩栓螺母松动开始至上层架体挂钩栓螺母紧固完毕，整个架体提升过程中，架体上操作人员必须系安全带，安全带必须与工程结构（如剪力
9、墙钢筋）系牢。二层以上结构每跨挂架整体提升时，先挂好吊环，松开内侧螺母后，垂直慢速提升到上层钩头螺栓处，紧固内侧螺母，落钩。挂架在提升时不要相互钩挂，逐组提升。挂架提升固定后，下一层的钩头螺栓在挂架下层平台内拆除，以备周转使用。在使用过程中不允许拆除挂架的任何部件，只有落地后才能拆除。4、架体防护1）、操作层及防护层均满铺脚手板，立面采用平网、密目式安全网各一道封闭，防护层脚手板下方用密目式安全网和平网将底部兜严。操作层设18cm 高挡脚板。2）、架体与墙体、两榀外挂架之间有间距或缝隙，应用跳板或竹胶板封闭并用铁丝固定在架体上。3）、在每个流水段外挂架的端头、墙体阳角处和利用跳板铺设的地方外侧
10、无防护栏杆时，应用脚手钢管进行封闭并设置安全网。4）、相邻两榀外挂架外侧立面防护架间用不少于三道钢管进行扣接，并悬挂密目网。5）、高层建筑在使用外挂架施工时，应按现行国家规范的要求在其下方搭设水平防护网。五、材料选择及构造要求三角形外挂架三角形外挂架采用楼面预埋件连接必须牢固，并且不得使用有缺陷的材料。搭设脚手架的钢管钢材强度等级为Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试CC验结果满足设计要求后，方可在施工中使用。扣件为可锻铸造扣件，应符合建设部钢
11、管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。三角形外挂架结构示意图主要材料参数表：材料名称三角形外挂架号杆材料类型钢管，483.5号杆材料类型钢管，483.5号杆材料类型钢管，483.5号杆材料类型钢管，483.5号杆材料类型钢管，483.5防护钢管型号48 3.5脚手板类型竹串片
12、脚手板六、劳动力安排1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设按下表配置人力资源，操作工均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。（一）、劳动力安排表工种人数技术管理2安全监督1质量检查1测量放线3架子工28（二）、机具配备机具名称数量备注架子扳手40把架子工搭设和拆除架子用力矩扳手4把检查架子扣件拧紧力度是否达到要求倒 链5把调整架子水平弯曲度七、脚手架
13、检查与验收1、外挂防护架在使用前应经过施工、安装、监理等单位的验收，未经验收或验收不合格的防护架不得使用。2、外挂脚手架应按下表的规定逐项验收，合格后方可使用。防护架安装及使用验收表工程名称结构形式建筑面积机位布置情况总包单位项目经理租赁单位项目经理安拆单位项目经理序号检查项目检查标准检查结果1保证项目钢结构构件衔接安装部位满足要求，工人可以在建筑室内或相邻架体上操作连墙件、三角臂与预埋件连接可靠衔架、三角臂、连墙件无明显变形2封闭情况架体分片处距离不大于200底部封闭不得有大于20的空洞架体分片处底部采用20厚模板下加60厚以上的木方作加强筋3提升钢丝绳钢丝绳规格型号符合产品说明书要求钢丝绳
