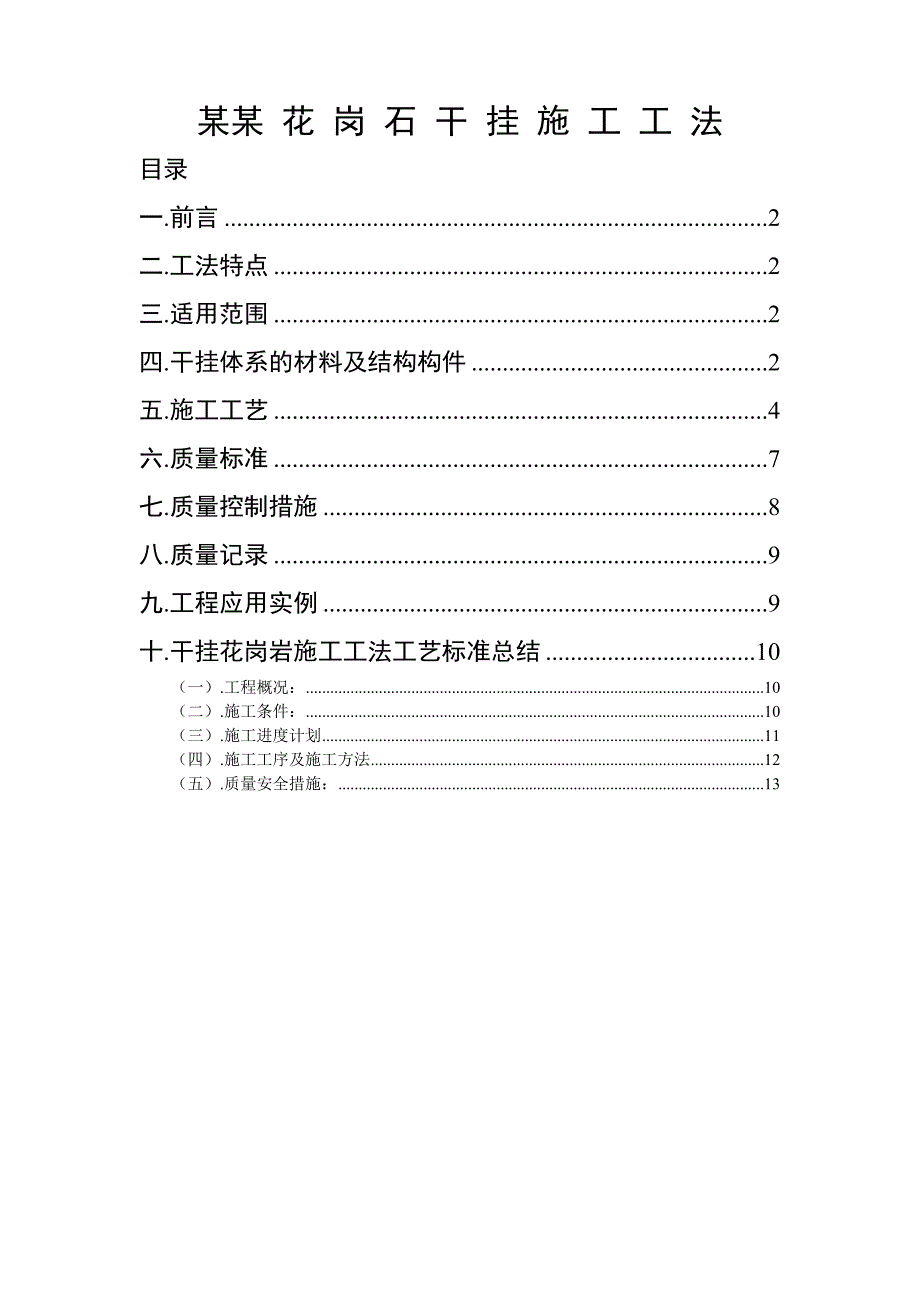

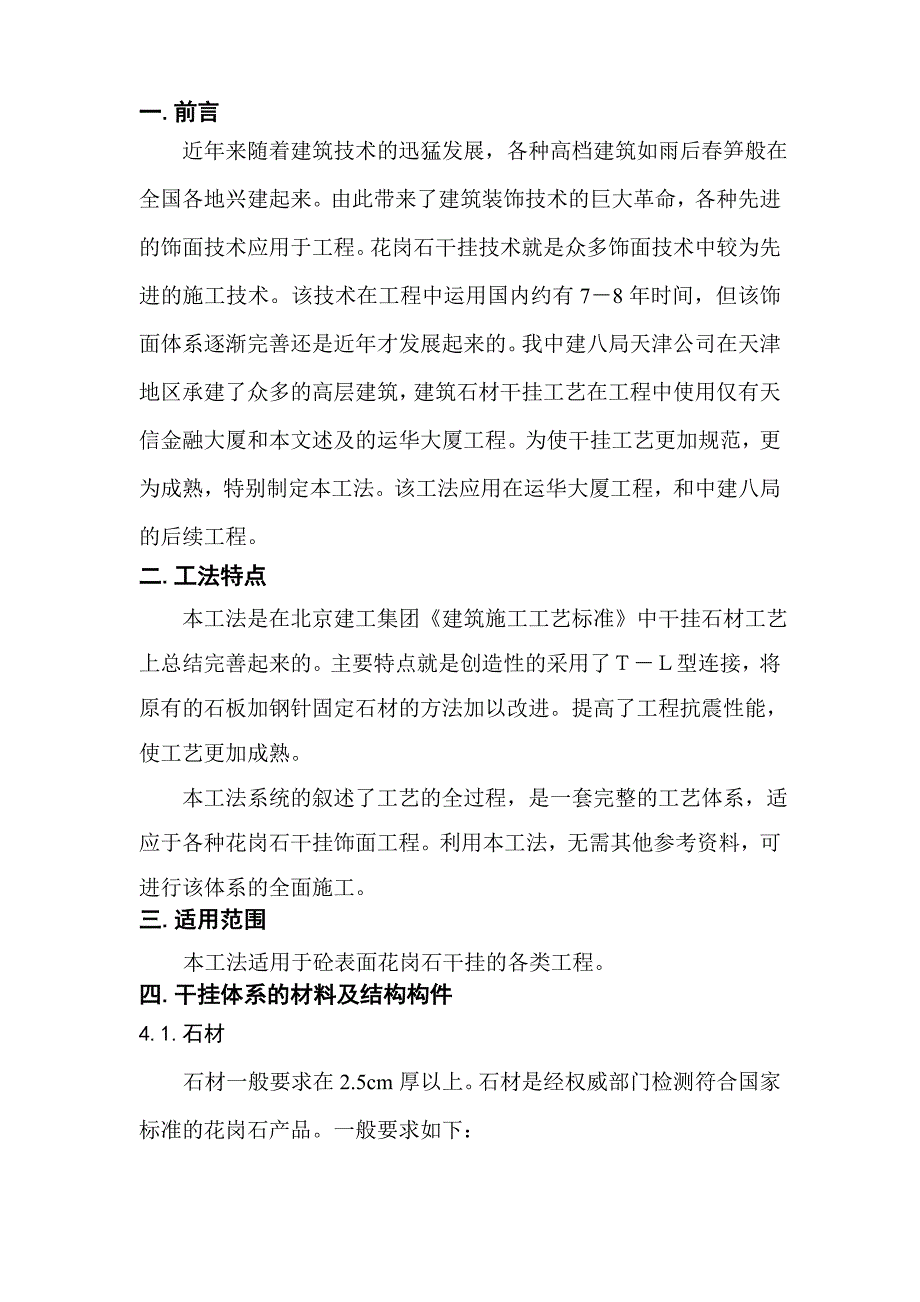

1、某某 花 岗 石 干 挂 施 工 工 法目录一.前言2二.工法特点2三.适用范围2四.干挂体系的材料及结构构件2五.施工工艺4六.质量标准7七.质量控制措施8八.质量记录9九.工程应用实例9十.干挂花岗岩施工工法工艺标准总结10(一).工程概况:10(二).施工条件:10(三).施工进度计划11(四).施工工序及施工方法12(五).质量安全措施:13一.前言 近年来随着建筑技术的迅猛发展,各种高档建筑如雨后春笋般在全国各地兴建起来。由此带来了建筑装饰技术的巨大革命,各种先进的饰面技术应用于工程。花岗石干挂技术就是众多饰面技术中较为先进的施工技术。该技术在工程中运用国内约有78年时间,但该饰面体

2、系逐渐完善还是近年才发展起来的。我中建八局天津公司在天津地区承建了众多的高层建筑,建筑石材干挂工艺在工程中使用仅有天信金融大厦和本文述及的运华大厦工程。为使干挂工艺更加规范,更为成熟,特别制定本工法。该工法应用在运华大厦工程,和中建八局的后续工程。二.工法特点 本工法是在北京建工集团建筑施工工艺标准中干挂石材工艺上总结完善起来的。主要特点就是创造性的采用了型连接,将原有的石板加钢针固定石材的方法加以改进。提高了工程抗震性能,使工艺更加成熟。 本工法系统的叙述了工艺的全过程,是一套完整的工艺体系,适应于各种花岗石干挂饰面工程。利用本工法,无需其他参考资料,可进行该体系的全面施工。三.适用范围本工

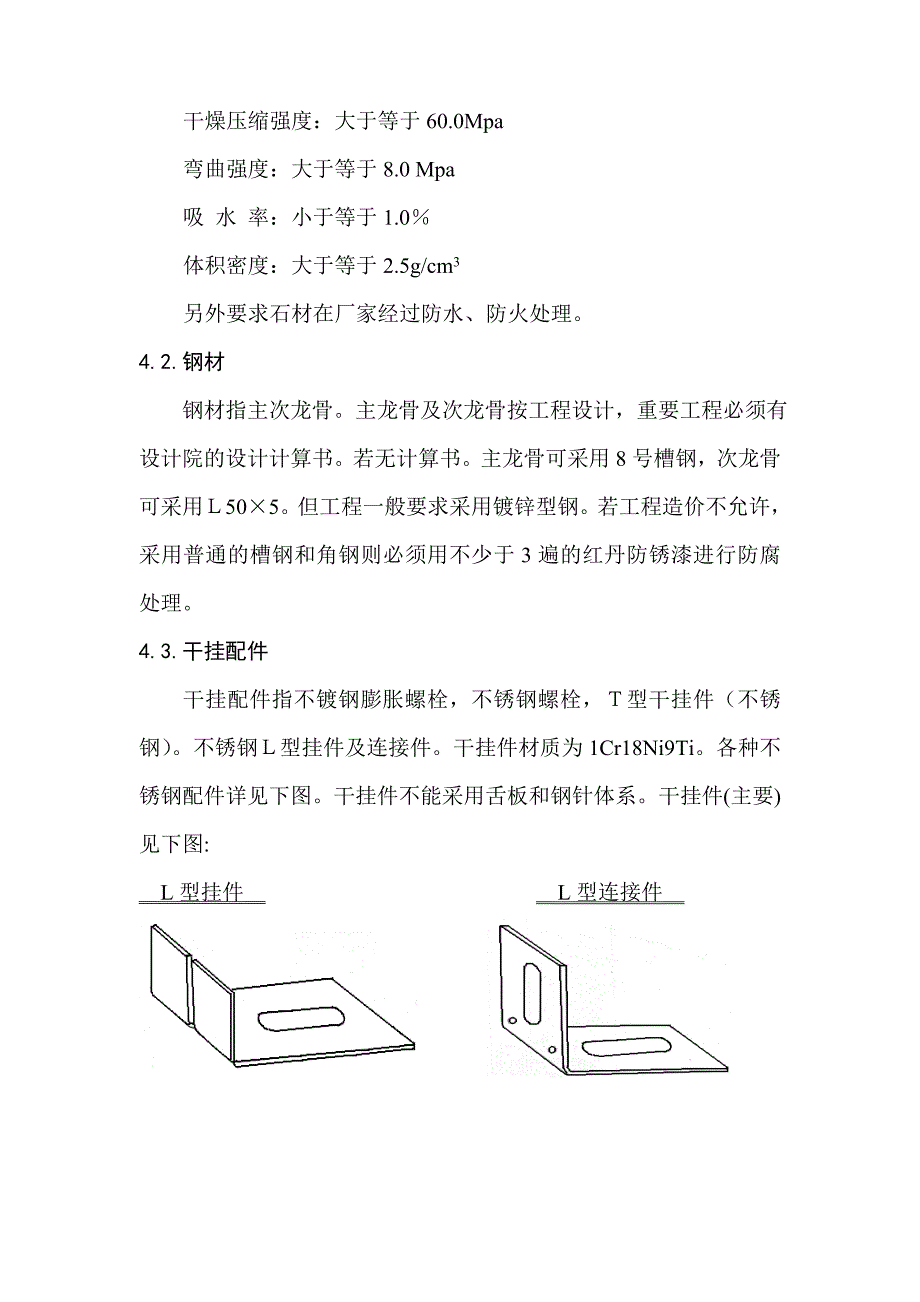

3、法适用于砼表面花岗石干挂的各类工程。四.干挂体系的材料及结构构件4.1.石材石材一般要求在2.5cm厚以上。石材是经权威部门检测符合国家标准的花岗石产品。一般要求如下:干燥压缩强度:大于等于60.0Mpa弯曲强度:大于等于8.0 Mpa吸 水 率:小于等于1.0体积密度:大于等于2.5g/cm3另外要求石材在厂家经过防水、防火处理。4.2.钢材 钢材指主次龙骨。主龙骨及次龙骨按工程设计,重要工程必须有设计院的设计计算书。若无计算书。主龙骨可采用8号槽钢,次龙骨可采用505。但工程一般要求采用镀锌型钢。若工程造价不允许,采用普通的槽钢和角钢则必须用不少于3遍的红丹防锈漆进行防腐处理。4.3.干挂

4、配件干挂配件指不镀钢膨胀螺栓,不锈钢螺栓,型干挂件(不锈钢)。不锈钢型挂件及连接件。干挂件材质为1Cr18Ni9Ti。各种不锈钢配件详见下图。干挂件不能采用舌板和钢针体系。干挂件(主要)见下图: L型挂件 L型连接件 T型挂件(长圆孔、调节量达4CM)4.4.耐候胶、泡沫棒。工程中耐候胶即建筑密封胶。建议采用进口胶,如Dowcron793等.泡沫棒视石材缝隙大小采用各种规格的泡沫棒.一般要求比石材间隙大34mm.。4.5. 一般构造体系构造形式详见下图五.施工工艺5.1.施工准备工作5.1.1.技术准备 由于石材与主体结构连接是膨胀螺栓与砼连接。因此必须依据图纸仔细审图,对不能用膨胀螺栓连结的

5、采取技术措施,如加圈梁等措施。干挂一般要有设计院设计计算,确保结构体系能够承受各种荷载(包括地震水平荷载) 当结构能满足干挂要求后,施工人员要依据工程实际情况进行测量。以实测数据绘制石材立面分割图,报请设计院和业主审批。审批完后,将分割图和大样图交给石材生产厂家进行加工。分割图中的石材绝大部分要做到按模数分割,以便施工中发现有石材损坏时能调换。5.1.2.材料准备机械进场 依据工程预算,将工程需要的各种原材料(石材、龙骨、挂件、膨胀、螺栓)和机械入场。机械包括切割机、台式钻、手提云石锯等,电锤。5.1.3.现场准备、劳动力的组织 现场准备是将工程中阻碍干挂施工的困难克服。给施工创造条件。劳动力

6、按工程进度计划分期分批入场。5.2.施工工艺5.2.1.工艺流程 测量放线 焊主龙骨 焊次龙骨 龙骨防腐(采用镀锌型 钢无此工序) 选材 挂石材 打胶 拆脚手架。5.2.2.放线 依据石材施工图(分格图和大样图)进行放线。放线主要依据轴线弹出墙洞口的位置线。外墙50线要预先弹出来。5.2.3.电锤打孔、焊接龙骨 打膨胀螺栓。焊主龙骨。主龙骨与连接角钢必须采取三面围焊。主龙骨焊好之后焊次龙骨。次龙骨的焊接要求水平,而且必须与石材横缝对应。要保证石材挂完之后能够交圈。次龙骨的焊缝要求要大,因为该处焊受的应力较大。焊脚尺寸宜在8mm以上。5.2.4.龙骨防腐 龙骨防腐至关重要。防锈漆采用红丹防锈漆,

7、石材如果打胶不严将来可能导致漏水,一旦漏水将腐蚀型钢危及结构安全。因此要做好防腐工作。刷防锈漆时要去掉焊渣。若采用镀锌型钢焊点也必须刷三道防锈漆防腐处理。5.2.5.石材安装 石材的安装,依据分割图。精心造材。挂时要检测量是否有破损和颜色不一致。坏的石材不能用在工程中。发现有色差,要及时调换。 石材安装自下而上。除特殊部位外,大墙面的干挂件(除连接件外)必须采用型件。(详见下图)特殊部位的挂件采用型挂件。挂时要挂小线控制平整和垂直。利用长圆孔调节板面的进出。调节好后拧紧螺栓,螺帽采用两个。然后用胶枪将耐候胶嵌入槽内。石材安装采取由下而上和先大面后特殊的方法。大面指大墙面,特殊部位指一些室外造型

8、以及窗台、挑檐等部位。一般一块石板至少要有四个固定点。本工法最大特点就是将原来的钢针固定改为了T型件固定。使抗水平荷载能力更加强。石材固定槽开凿形式见下图: 石材开孔示意图 5.2.6.打密封胶 在打建筑密封胶前要将石材面清理干净,与监理公司、业主共同验收。检测石材的表面平整度、垂直度。接缝大小、接缝高低等。是否存在色差。如符合设计、规范要求。可进行下一步工序打胶。打胶前在缝隙两侧贴纸不干胶带。然后嵌入泡沫棒,泡沫棒比缝隙大34mm。打胶最薄处必须保证有3mm以上。缝清理干净,保证石材和胶牢固粘结在一起后将纸带撕掉。保证墙面雨水不渗入结构内。5.2.7.嵌完密封胶,经验收合格后可拆外脚手架。打

9、胶验收包括进行淋水试验。5.3.冬、雨季施工。 冬、雨季施工,要注意做好围护。要保证石材不被雨淋。否则无法确定石材表面颜色的深浅。石材含水率过大,胶和石材不能很好的连接。 冬季施工,除做好安全防护外,要注意胶粘剂的使用温度。否则给工程质量带来隐患。六.质量标准6.1保证项目:6.1.1石材的规种、品种、形状、平整度、尺寸、光洁度必须符 合设计要求和业主要求。具有合格证及检测报告。6.1.2非镀锌和不锈钢材料的钢材须做防腐处理(三遍防锈漆)。6.2基本项目:6.2.1表面平整、洁净。颜色均匀一致。阴阳角压向正确。6.2.2缝格均匀、缝通顺。宽窄一致,无错位。6.2.3突出墙面须套割者,尺寸要准确

10、,边缘吻合整齐、平顺,不易发现。墙裙,贴脸等上口平直。6.2.4.滴水槽(线)顺直。有流水坡者,坡向正确,清晰美观。6.3.允许偏差项目见下表:项次项目允许偏差检验方法光面毛面1立 面垂 直室内22用2m托线板和尺量室外24用2m托线板和尺量2表面平整12用2m靠尺和塞尺量3阳角方正23用20cm方尺和塞尺检查4接缝平直23拉5m小线和尺量5墙裙上口平直23用钢板尺和塞尺量6接缝高低0.31用尺量检查7接缝宽度0.31塞尺量检查七.质量控制措施 7.1对于外墙石材干挂饰面,必须要有设计计算书。若施工单位设计方案必须经设计院审查合格后方可施工。要保证结构的安全。 7.2严控材质质量关。材料员把好

11、材料验收关。特别是石材。颜色不一致不能验收。碰伤,缺棱掉角的板材的不能用在工程中。各种材料无合格证及检验报告不予验收。 7.3严把施工过程控制关。以下几个方面必须关键控制。 (1)膨胀螺栓的紧固,要经全面检查验收.当怀疑抗拨力不够时要做抗拨试验. (2)龙骨的焊接,每 一个焊点要做全面检查.主龙骨与连接角钢三面围焊,焊脚大于7mm。次龙骨与主龙骨焊接要保证焊缝长度和焊脚尺寸。 (3)龙骨的防腐处理。要全数检查不得遗漏。 (4)放线是否正确要验收。基准线由主体施工单位提供。 (5)打胶前要验收。包括是否有色差。允许偏差项目检测。打胶前的验收只能修理缝的大小,其余不能再修,因此要加强过程控制。八.

12、质量记录 8.1石材、钢材、配件的合格证、检测报告。 8.2分项工程质量评定表。 8.3淋水试验报告九.工程应用实例 运华大厦工程主体29层,15层办公裙房、外墙饰面采用外墙干挂花岗干挂工艺。采用本工法、严格管理。施工质量有了很大的提高。 阳角做法 阴角做法 滴水槽做法 十.干挂花岗岩施工工法工艺标准总结(一).工程概况: 根据一九九八年十一月四日业主转发的施工图纸要求,电业局科技生产综合楼裙房东、南外立面从室外地平至女儿墙压顶及北立面一层全部采用福建产25-40mm厚火烧及磨光花岗岩饰面板干挂安装。干挂花岗岩面积约2200M,其中有八个直径为1200mm的圆柱;四个半径为2322mm的圆弧,

13、弧面花岗岩为40mm厚,其余为25厚的平面板材,平面板材的标准块尺寸为(700900mm)1000mm左右。(二).施工条件:1、材料供应:花岗岩选用福建产一级花岗岩板材,其外观质量及色泽均通过了业主的认可。花岗岩由厂家供货到现场,其规格、尺寸、数量根据由业主认可的石材分格设计图加工。花岗岩板材到场后,必须经业主、监理部门和施工单位三方验收合格后方可收货。 2、领导机构及劳动组织: 外墙干挂花岗岩是一种近年来大力推广的新工艺,为保证干挂的施工质量,使其外观达到理想的效果。我公司配备了一支技术过硬的队伍,见下: 领导机构:材料:葛广顺电焊组:蔡勇施工操作人员石板挂饰组;黄兵辉质量负责:陆金国安全

14、负责:郭正春技术负责:张戈现场主管:徐惠如劳动力组织:干挂花岗岩工程需要劳动力:电焊工:8人;石材干挂专业人员:30人;施工配合人员:20人。3、机械设备需用量:名 称型 号 数 量备 注电焊机BX200142电 锤ZLCSD4322105石材切割机WT4100105石材钻孔机PH241AE103钢材切割机Y90L221台钻ZQ412511 (三).施工进度计划考虑干挂花岗岩与门窗,玻璃幕墙的交叉配合、衔接等工作,根据总进度计划要求,干挂花岗岩工程计划于一九九九年三月十日施工到五月十日完成。 (四).施工工序及施工方法 电锤钻孔双排脚手架搭设 (1)施工顺序:先做好施工前的准备工作。所有进场材料必须开箱逐块检查验收合格,现场堆放整齐,即按如下顺序安排施工
