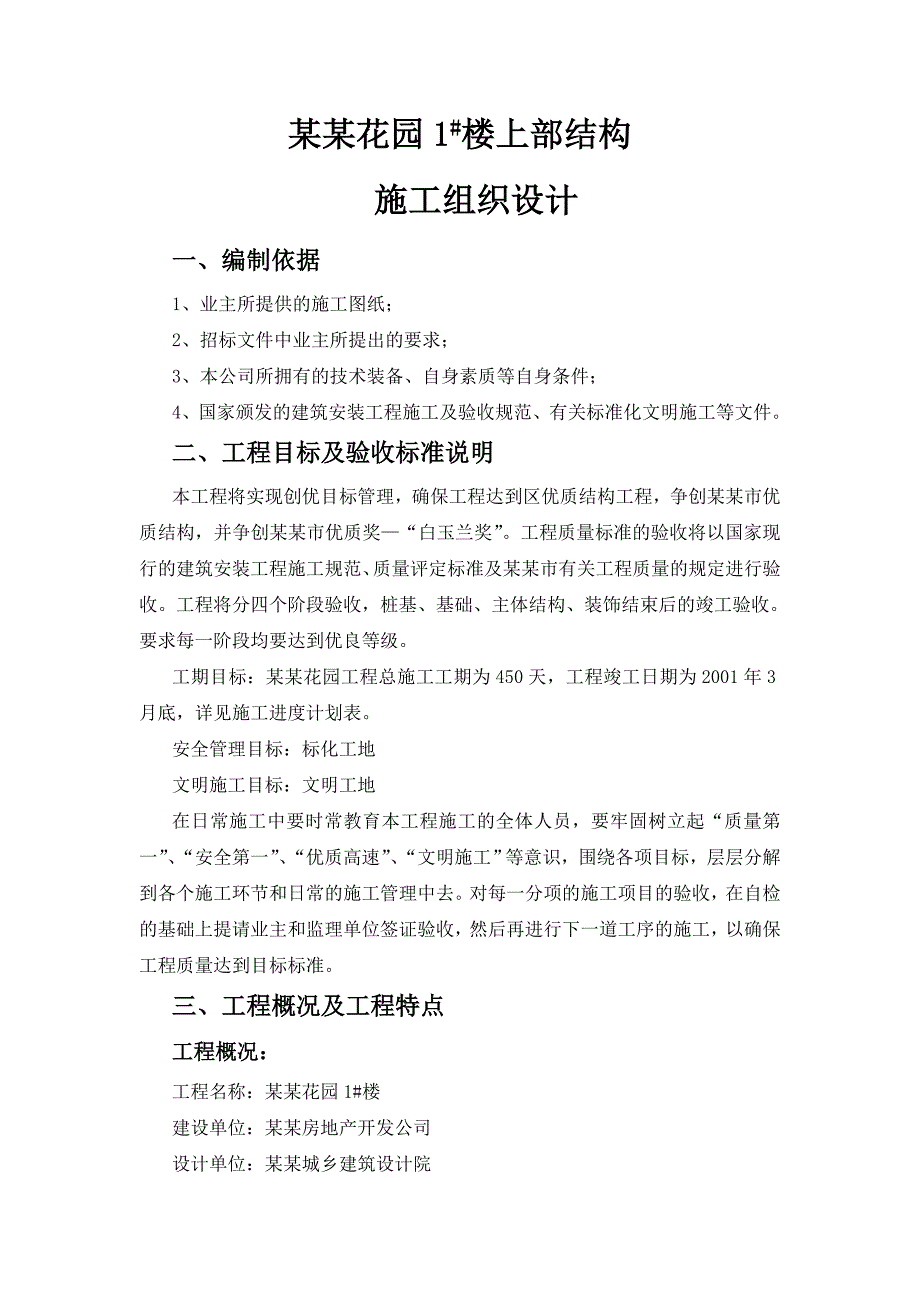

1、某某花园1#楼上部结构施工组织设计一、编制依据1、业主所提供的施工图纸；2、招标文件中业主所提出的要求；3、本公司所拥有的技术装备、自身素质等自身条件；4、国家颁发的建筑安装工程施工及验收规范、有关标准化文明施工等文件。二、工程目标及验收标准说明本工程将实现创优目标管理，确保工程达到区优质结构工程，争创某某市优质结构，并争创某某市优质奖“白玉兰奖”。工程质量标准的验收将以国家现行的建筑安装工程施工规范、质量评定标准及某某市有关工程质量的规定进行验收。工程将分四个阶段验收，桩基、基础、主体结构、装饰结束后的竣工验收。要求每一阶段均要达到优良等级。工期目标：某某花园工程总施工工期为450天，工程竣

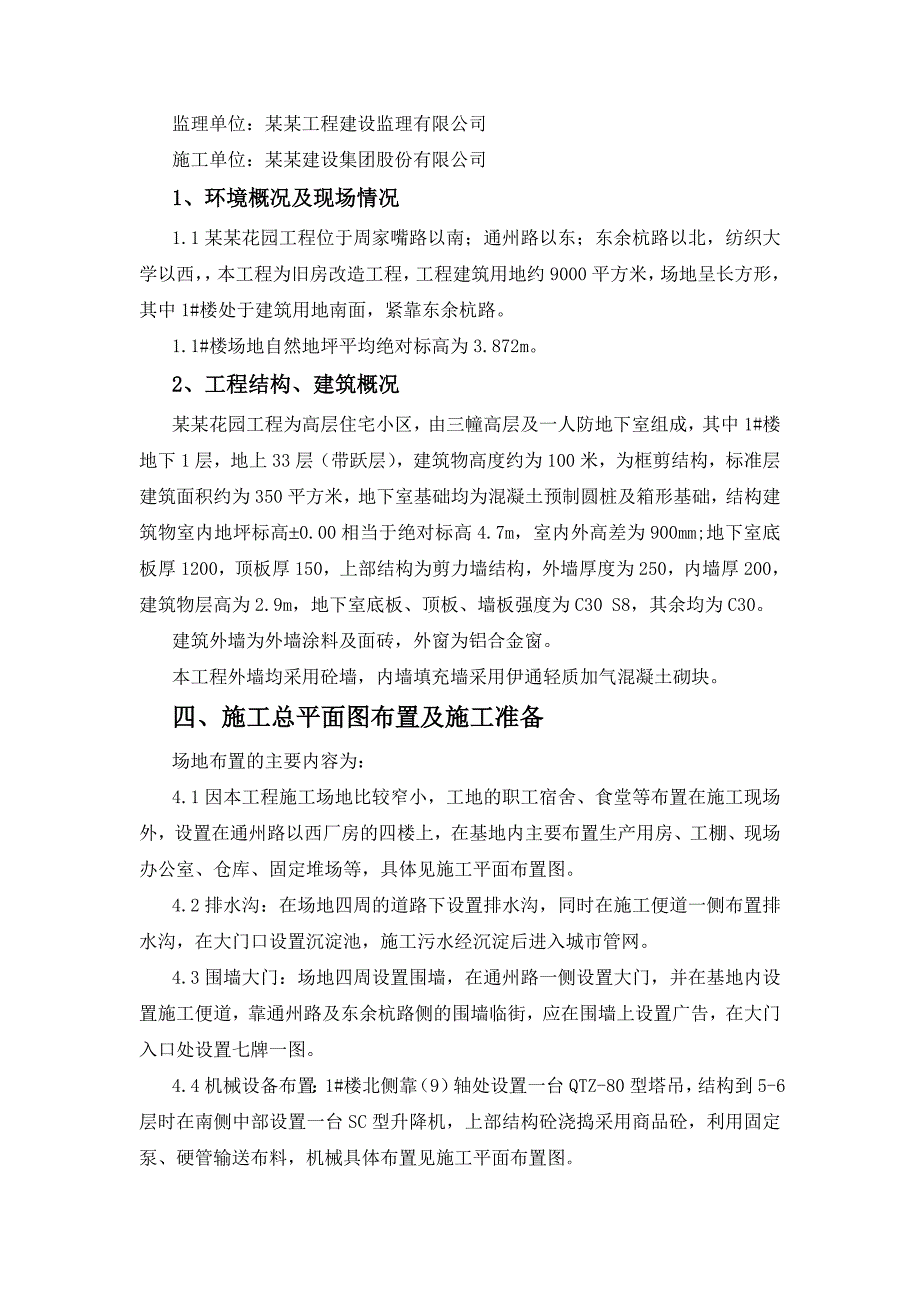

2、工日期为2001年3月底，详见施工进度计划表。安全管理目标：标化工地文明施工目标：文明工地在日常施工中要时常教育本工程施工的全体人员，要牢固树立起“质量第一”、“安全第一”、“优质高速”、“文明施工”等意识，围绕各项目标，层层分解到各个施工环节和日常的施工管理中去。对每一分项的施工项目的验收，在自检的基础上提请业主和监理单位签证验收，然后再进行下一道工序的施工，以确保工程质量达到目标标准。三、工程概况及工程特点工程概况：工程名称：某某花园1#楼建设单位：某某房地产开发公司设计单位：某某城乡建筑设计院监理单位：某某工程建设监理有限公司施工单位：某某建设集团股份有限公司1、环境概况及现场情况1.1
3、某某花园工程位于周家嘴路以南；通州路以东；东余杭路以北，纺织大学以西，本工程为旧房改造工程，工程建筑用地约9000平方米，场地呈长方形，其中1#楼处于建筑用地南面，紧靠东余杭路。1.1#楼场地自然地坪平均绝对标高为3.872m。2、工程结构、建筑概况某某花园工程为高层住宅小区，由三幢高层及一人防地下室组成，其中1#楼地下1层，地上33层（带跃层），建筑物高度约为100米，为框剪结构，标准层建筑面积约为350平方米，地下室基础均为混凝土预制圆桩及箱形基础，结构建筑物室内地坪标高0.00相当于绝对标高4.7m，室内外高差为900mm;地下室底板厚1200，顶板厚150，上部结构为剪力墙结构，外墙厚
4、度为250，内墙厚200，建筑物层高为2.9m，地下室底板、顶板、墙板强度为C30 S8，其余均为C30。建筑外墙为外墙涂料及面砖，外窗为铝合金窗。本工程外墙均采用砼墙，内墙填充墙采用伊通轻质加气混凝土砌块。四、施工总平面图布置及施工准备场地布置的主要内容为：4.1因本工程施工场地比较窄小，工地的职工宿舍、食堂等布置在施工现场外，设置在通州路以西厂房的四楼上，在基地内主要布置生产用房、工棚、现场办公室、仓库、固定堆场等，具体见施工平面布置图。4.2排水沟：在场地四周的道路下设置排水沟，同时在施工便道一侧布置排水沟，在大门口设置沉淀池，施工污水经沉淀后进入城市管网。4.3围墙大门：场地四周设置围

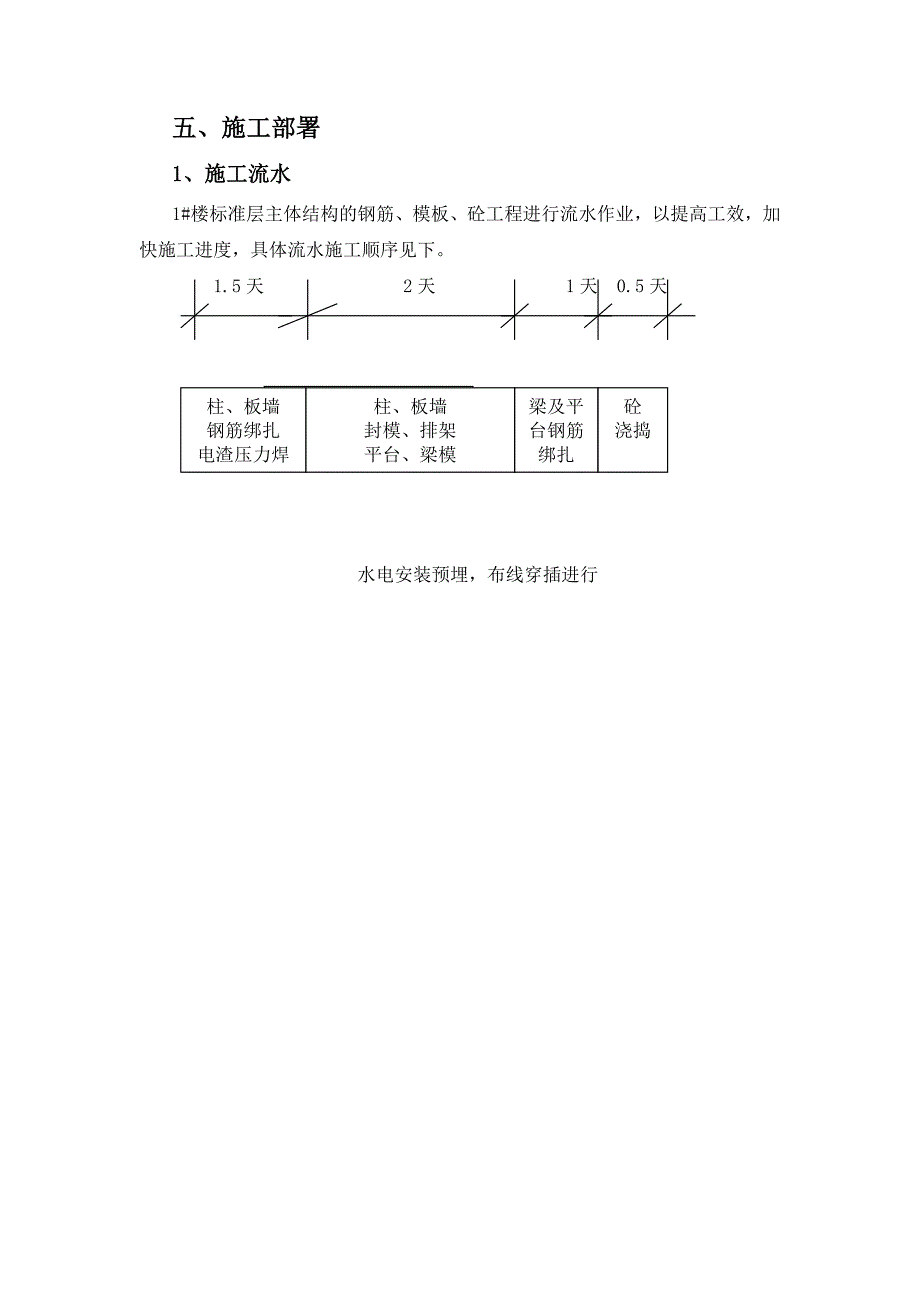

5、墙，在通州路一侧设置大门，并在基地内设置施工便道，靠通州路及东余杭路侧的围墙临街，应在围墙上设置广告，在大门入口处设置七牌一图。4.4机械设备布置：1#楼北侧靠（9）轴处设置一台QTZ-80型塔吊，结构到5-6层时在南侧中部设置一台SC型升降机，上部结构砼浇捣采用商品砼，利用固定泵、硬管输送布料，机械具体布置见施工平面布置图。五、施工部署1、施工流水1#楼标准层主体结构的钢筋、模板、砼工程进行流水作业，以提高工效，加快施工进度，具体流水施工顺序见下。 1.5天 2天 1天 0.5天 梁及平台钢筋绑扎柱、板墙钢筋绑扎电渣压力焊砼浇捣柱、板墙封模、排架平台、梁模柱、板墙封模、排架平台、梁模 水电安
6、装预埋，布线穿插进行2、主体结构施工顺序垃圾清理测量放线施工缝清理模板底砂浆找平柱、墙保护层控制点设置柱、墙钢筋绑扎及埋管安装隐蔽工程验收钢管排架搭设柱、墙模板安装、校正柱、墙模板复核验收梁底模安装、校正平台板模铺设梁、板模板复核与验收 梁钢筋绑扎梁钢筋隐蔽工程验收 板钢筋绑扎及埋管安装板钢筋绑隐蔽工程验收施工缝清理和浇水湿润板、梁砼浇捣砼养护下层结构放浅部分楼层填充墙砌筑六、主要分部、分项工程的施工方法及技术措施1、定位测量：根据本工程的工程性质，质量要求高，故而在测量工作中所需求的测量仪器精度要求也很高。由项目工程师负责，设立一个测量小组，小组成员都必须持证上岗。严格执行中华人民共和国国家
7、标准工程测量规范。1.1测量准备 根据业主提供的规划红线，地界边线及水准点，严格按照设计施工图纸进行投测、建筑物定位、控制网布设及高程引测。1.1.1本工程测量控制采用平面直角坐标方格方法。1.1.2本工程使用的测量仪器的品牌如下：仪器名称型号 1、垂准仪 DZJ3 2、水准仪 DSI3 3、经纬仪 J2-1 4、50m钢卷册 JGW-502所有仪器必须鉴定合格，并在使用的有效期内。1.2 测量方案：1.2.1基准平面控制网的设置基准控制网是建立在基准点的基础上的。设置时要求同时满足稳定、可靠和通视三个要素。该控制点可设在稍远离基坑边上，施工环境又无影响的地面上，用12钢筋打入地下，周围用砼加
8、固。1.2.2基准水准点的设置（1）根据业主提供的城市等级水准点,采用往返水准或闭合水准测量.用精密水准仪引测施工基准水准点,测量精度按二等水准精度测设。该水准点将做为上部标高确定及沉降观测的依据。（2）施工基准水准点应布置在受施工环境影响小且不易破坏的地方。本工程施工现场内共设置6处基准水准点，布置位置、绝对标高值详见 12 图。各水准点之间要经常相互校核。1.2.3轴线定位测量（1）待地下室结构施工完毕后，用经纬仪根据基坑周围埋设的控制点准确定出底层结构各轴线及模板线，上部结构的轴线定位以内控制法为主，均根据这内部控制点而来，因此该控制点位置必须反复复核，准确无误后，请业主、监理鉴证，做为
9、今后轴线定位的根据。（2）轴线的引测：上部结构的轴线引测是采用天底垂准测量。在各楼板上的相应位置预留200200MM的预留洞，作为垂准投点孔，各单体共设置4只孔，结构放线前须进行基准点投测。待所有控制点投测完毕后，用经纬仪较核，无误后即开始弹线。然后用外控法进行复核。为减少累计误差，一般一层基准点允许作为5-6层的的施工基准点，超过此施工层数时必须另行设置基准点，以此类推。1.2.4高程测量（1）以基准水准控制点为依据，用精密水准仪采用闭合水准测量的方法，将高程引测至建筑物的外墙上，弹好基准线。并每上一层结构水准标高均按此点为基准向上引测。为确保精度，定期由水准基准点对基准线进行校核。（2）在
10、地下室施工完毕，将水准基准点引测至地下室-300500处做好标志，并弹好水准线，以此线通过外墙三大角向上传递，控制标高，为确保精度，定期由水准基准点对基准线进行校核。1.2.5沉降观察测量（1）待0.00结束后按设计图纸要求设置沉降观察点，详见建施 图。当基础混凝土浇捣后测定沉降观察点的初值，以后定期或根据需要测量其即时值，根据前后的差值即可求得该点的沉降量。（2）沉降观察按下列各阶段要求进行A、浇筑基础时开始观察；B、主体结构每完成一层观察一次；C、结构封顶后观察一次；D、装饰阶段每月观察一次；E、当建筑工程竣工后第一年内每隔2-3个月观察一次。一年后每隔4-6个月观察一次，至沉降稳定为止。
11、沉降稳定标准为每半年沉降量不超过2mm；F、沉降量出现异常情况时应随时加强观察。1.2.6所有检测用具及仪器均予以检查、校核、标识，作为标高引测的钢卷尺需同一型号。（1）经纬仪工作状态应满足竖盘竖直，水平度盘水平；望远镜上下转动时，视准轴形成的视准面必须是一个竖直平面。（2）水准仪工作状态应满足水准管轴平行于视准轴。（3）用钢尺工作应进行钢尺鉴定误差、温度测定误差的修正，并消除定线误差、钢尺倾斜误差、拉力不均匀误差、钢尺对准误差、读数误差等等。（4）测角：采用三测回，测角中误差10秒。（5）测距：采用往返测法，取平均值。（6）每轴线之间的偏差在2mm。（7）所有测量计算值均应列表，并应有计算人
12、、复核人签字。（8）在定点测量，应避免垂直角大于45。（9）对易产生位移的控制点，使用前应进行校核。（10）本工程在施工期内（3个月），必须对控制点进行校核。避免因季节变化而引起的误差。（11）严格按照操作规程进行现场的测量定位和放样。2、模板工程2.1模板加工配置本工程结构梁、柱、墙模配置二套，平板配置三套翻转使用。2.2结构模板施工方法2.2.1剪力墙模、构造柱模、梁模板和平台模板均采用九夹板。2.2.2板、梁底模支撑系统采用钢管扣件排架支撑。2.2.3钢管扣件排架支撑立杆横、纵向间距均为1.0米，在梁底视实际情况适当加密，同时增设剪力撑，以加强整体稳定性。2.2.4在模板安装前必须涂刷脱
13、模剂，以利拆模及增加模板使用寿命。2.2.5拆模时注意不得硬碰，猛敲对拉螺栓，以免损伤砼体。2.2.6楼板模板及钢管扣件排架按规范及每平方米荷载计算搭设。2.2.7楼梯踏步模的制作，支好梯斜底模，经过楼层标高的踏步计算，精心制作踏步三角板，而踏步与墙板连接处三角步的部位，采用铅丝网网衬，确保墙板砼的浇捣质量。2.3模板拆除2.3.1模板的拆模强度必须满足设计和规范的要求，并视气候等实际情况从严掌握。特别是悬挑模板要达到100%强度后方能拆模（园弧形梁作悬挑梁处理）。2.3.2拆模时要小心拆除、小心搬运。按照先搭后拆、后搭先拆的原则，先拆柱，后排架，再梁、平台的拆模顺序进行。注意不得碰撞、猛敲、
14、硬撬模板，以免损伤砼体，特别是边角。2.3.3伞型帽内置式对拉螺栓一拆除，就要出清孔洞内的垃圾、浮灰。用同批水泥砂浆进行修补。2.3.4模板一经拆除，就要做好相应的保护和保养工作。2.4预埋件及预留孔洞2.4.1本工程的预埋件、预留洞数量较多，在施工前应和安装详细核对无误后方能进行施工。2.4.2在模板或钢筋骨架上画出预埋件和预留洞的标高、几何尺寸和位置。2.4.3施工完毕的预留洞、预埋件要请监理和有关单位进行复核和验收，减少和避免将来对结构的开凿和破坏。2.4.4砼浇捣时，要派专人对预埋件、预留洞进行检查和校正。确保埋件和预留洞的准确。2.5模板施工技术措施2.5.1应严格控制模板的材质，施
15、工时必须按有关措施严格进行。模板在每一次使用前，均应全面检查清理、刷油、保持模板的光洁度。2.5.2模板的拼缝有明显的缝隙者，必须采用油腻子批嵌或白铁皮封钉。拆除模板必须得到有关技术人员的认可后，方可进行拆模工作。2.5.3模板在校正、拆除时，绝对不允许用棒撬或用大锤敲打。不允许在模板面上留下铲毛或锤击痕迹。2.5.4模板在设计时，必须考虑模板自身刚度，加工后运输方面的变形须符合规范规定。2.5.5对木模本身的质量应认真检查。木模表面有脱皮，中板有变质的不得使用，木围檩及木搁栅翘曲不直和有变质的不得使用。2.6 模板工程质量标准2.6.1模板施工必须符合混凝土结构工程施工及验收规范、建筑安装工程质量检验评定
