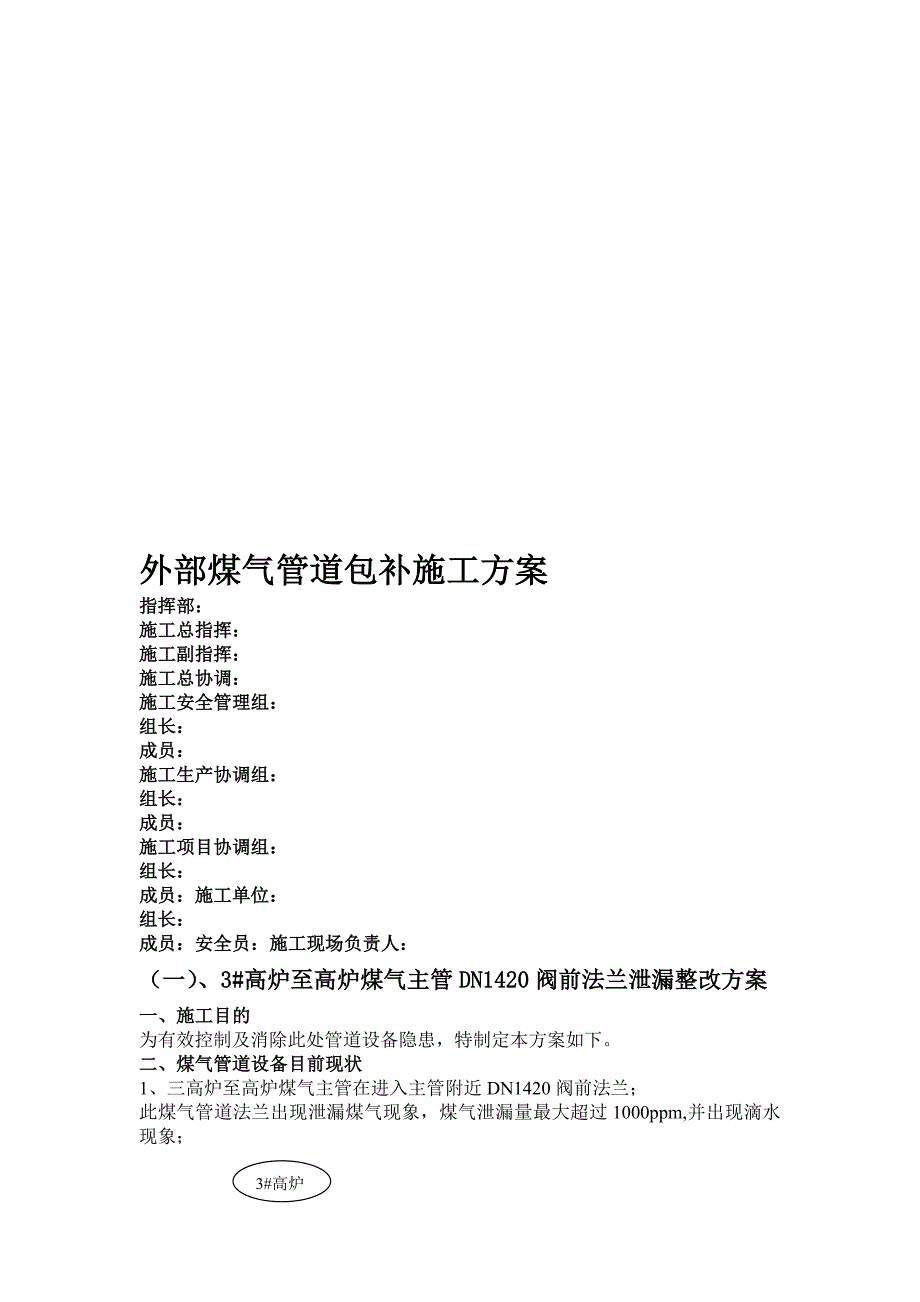

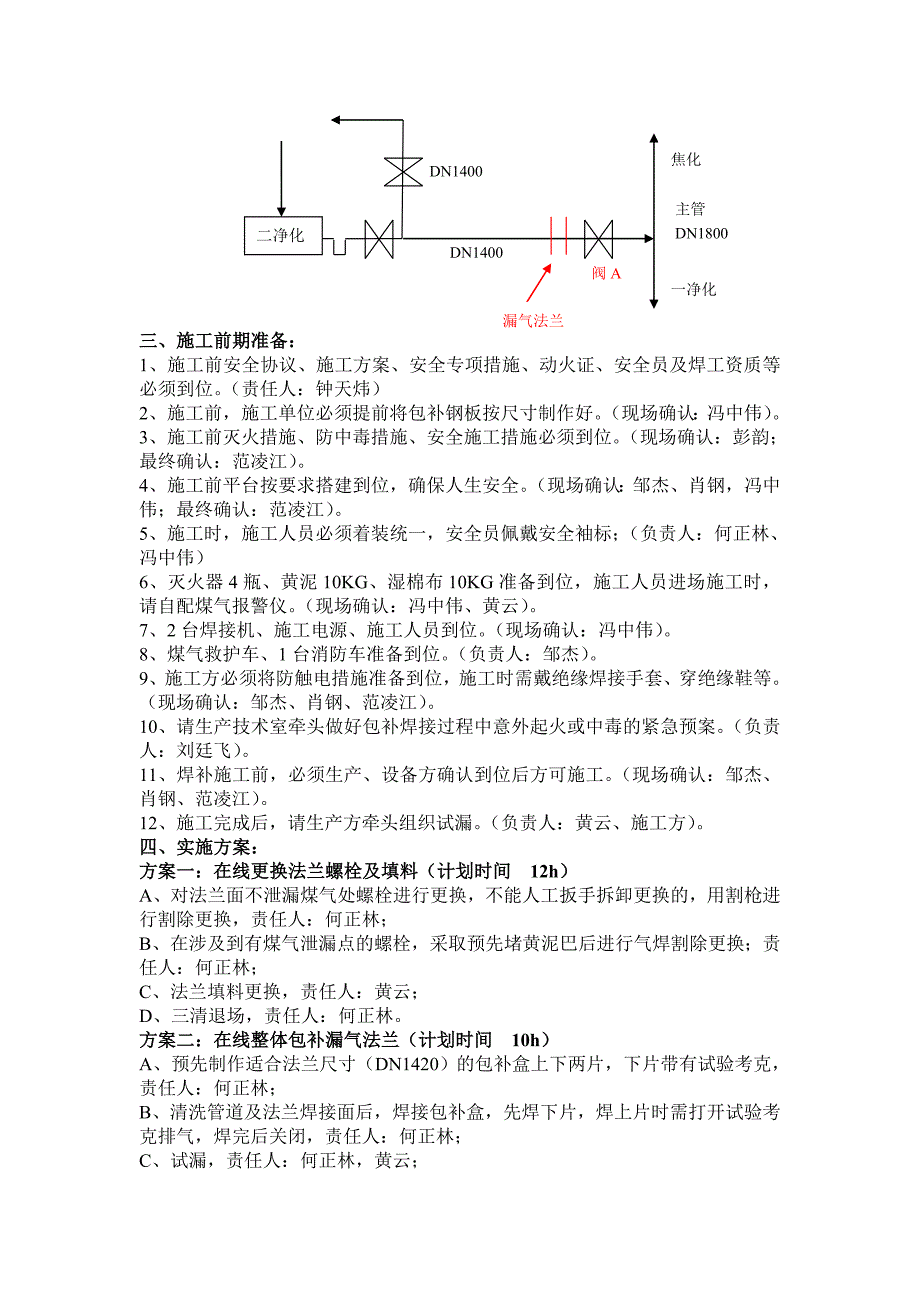

1、外部煤气管道包补施工方案指挥部：施工总指挥：施工副指挥：施工总协调：施工安全管理组：组长：成员：施工生产协调组：组长：成员：施工项目协调组：组长：成员：施工单位：组长：成员：安全员：施工现场负责人：（一）、3#高炉至高炉煤气主管DN1420阀前法兰泄漏整改方案一、施工目的为有效控制及消除此处管道设备隐患，特制定本方案如下。二、煤气管道设备目前现状1、三高炉至高炉煤气主管在进入主管附近DN1420阀前法兰；此煤气管道法兰出现泄漏煤气现象，煤气泄漏量最大超过1000ppm,并出现滴水现象；3#高炉焦化DN1400主管DN1800二净化阀ADN1400一净化漏气法兰三、施工前期准备：1、施工前安全协
2、议、施工方案、安全专项措施、动火证、安全员及焊工资质等必须到位。（责任人：钟天炜）2、施工前，施工单位必须提前将包补钢板按尺寸制作好。（现场确认：冯中伟）。3、施工前灭火措施、防中毒措施、安全施工措施必须到位。（现场确认：彭韵；最终确认：范凌江）。4、施工前平台按要求搭建到位，确保人生安全。（现场确认：邹杰、肖钢，冯中伟；最终确认：范凌江）。5、施工时，施工人员必须着装统一，安全员佩戴安全袖标；（负责人：何正林、冯中伟）6、灭火器4瓶、黄泥10KG、湿棉布10KG准备到位，施工人员进场施工时，请自配煤气报警仪。（现场确认：冯中伟、黄云）。7、2台焊接机、施工电源、施工人员到位。（现场确认：冯中
3、伟）。8、煤气救护车、1台消防车准备到位。（负责人：邹杰）。9、施工方必须将防触电措施准备到位，施工时需戴绝缘焊接手套、穿绝缘鞋等。（现场确认：邹杰、肖钢、范凌江）。10、请生产技术室牵头做好包补焊接过程中意外起火或中毒的紧急预案。（负责人：刘廷飞）。11、焊补施工前，必须生产、设备方确认到位后方可施工。（现场确认：邹杰、肖钢、范凌江）。12、施工完成后，请生产方牵头组织试漏。（负责人：黄云、施工方）。四、实施方案：方案一：在线更换法兰螺栓及填料（计划时间 12h）A、对法兰面不泄漏煤气处螺栓进行更换，不能人工扳手拆卸更换的，用割枪进行割除更换，责任人：何正林；B、在涉及到有煤气泄漏点的螺栓，
4、采取预先堵黄泥巴后进行气焊割除更换；责任人：何正林；C、法兰填料更换，责任人：黄云；D、三清退场，责任人：何正林。方案二：在线整体包补漏气法兰（计划时间 10h）A、预先制作适合法兰尺寸（DN1420）的包补盒上下两片，下片带有试验考克，责任人：何正林；B、清洗管道及法兰焊接面后，焊接包补盒，先焊下片，焊上片时需打开试验考克排气，焊完后关闭，责任人：何正林；C、试漏，责任人：何正林，黄云；D、三清退场，责任人：何正林。方案三:停气更换法兰螺栓及填料或整体包补（需与3#高炉休风同步进行）（计划时间12至15h）A、3#高炉休风 后，二净化封U型水封及关蝶阀后，救护站关闭阀门，并在阀门A前堵板，责

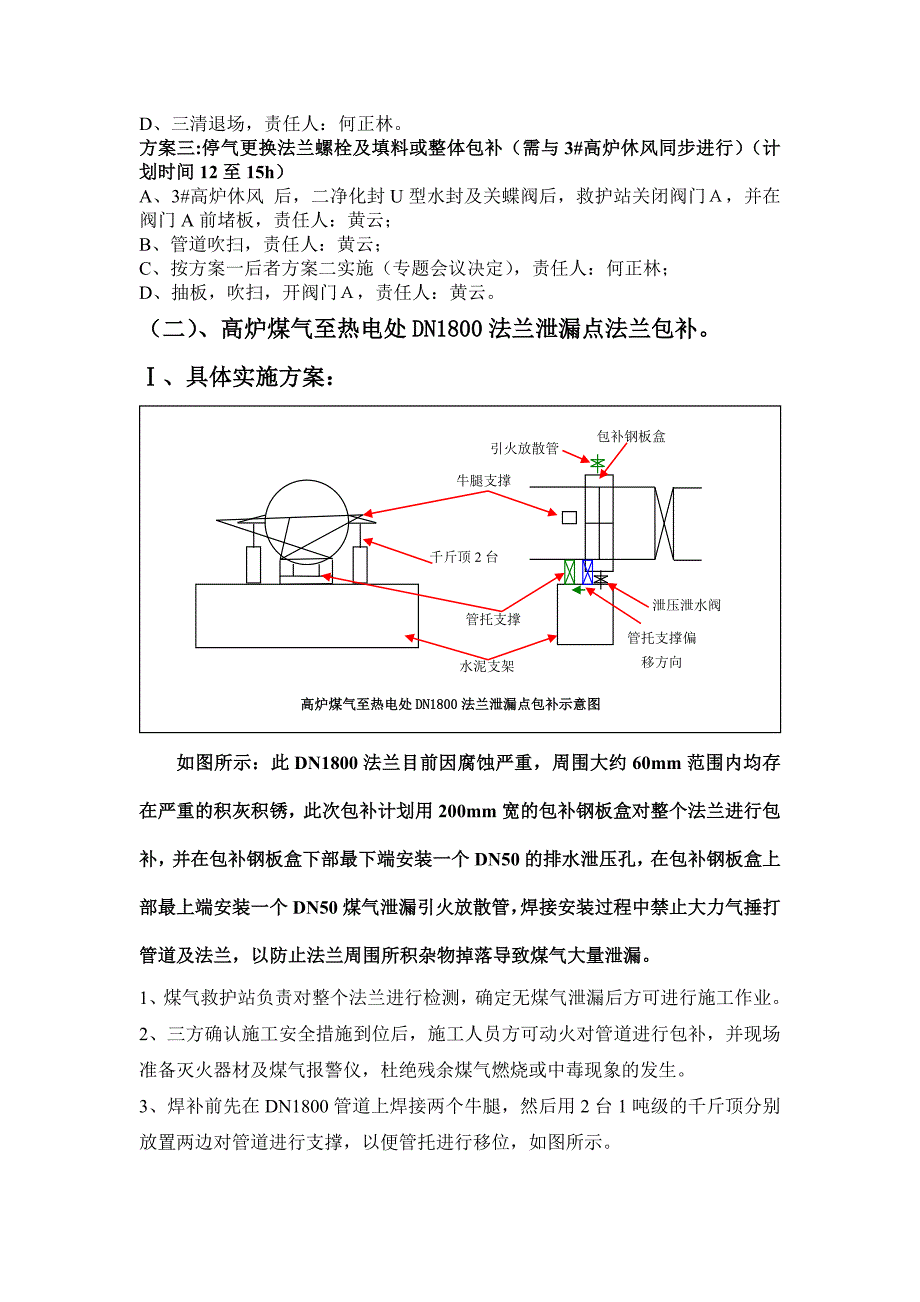

5、任人：黄云；B、管道吹扫，责任人：黄云；C、按方案一后者方案二实施（专题会议决定），责任人：何正林；D、抽板，吹扫，开阀门，责任人：黄云。（二）、高炉煤气至热电处DN1800法兰泄漏点法兰包补。、具体实施方案：包补钢板盒牛腿支撑千斤顶2台管托支撑水泥支架管托支撑偏移方向高炉煤气至热电处DN1800法兰泄漏点包补示意图泄压泄水阀引火放散管如图所示：此DN1800法兰目前因腐蚀严重，周围大约60mm范围内均存在严重的积灰积锈，此次包补计划用200mm宽的包补钢板盒对整个法兰进行包补，并在包补钢板盒下部最下端安装一个DN50的排水泄压孔，在包补钢板盒上部最上端安装一个DN50煤气泄漏引火放散管，焊接
6、安装过程中禁止大力气捶打管道及法兰，以防止法兰周围所积杂物掉落导致煤气大量泄漏。1、煤气救护站负责对整个法兰进行检测，确定无煤气泄漏后方可进行施工作业。2、三方确认施工安全措施到位后，施工人员方可动火对管道进行包补，并现场准备灭火器材及煤气报警仪，杜绝残余煤气燃烧或中毒现象的发生。3、焊补前先在DN1800管道上焊接两个牛腿，然后用2台1吨级的千斤顶分别放置两边对管道进行支撑，以便管托进行移位，如图所示。4、将现有管托切割，而后向水泥支架旁进行移位，如图所示，以方便对法兰的包补工作开展。5、前期工作到位后，包括管托移位后，对法兰下半部进行包补，包补完毕，对管托进行复位，恢复管托的支撑后撤掉两台
7、千斤顶。DN50阀长开，如果有煤气泄漏起火，及时用黄泥、湿布、灭火器等进行灭火处理，甚至用消防车进行灭火。6、下半部包补及管托复位工作完成后，开始对上半部钢板盒进行包补。整个包补过程中，将上半部钢板盒上的引火放散管接好，如果有煤气泄漏，将引火放散泄漏煤气，同时随时准备灭火工具以防止火势扩大化。焊接完关上下端DN50阀。7、施工完成后，生产方组织对焊缝检漏合格后结束施工。8、施工完成后，检修方确保三清退场。、检修施工时间网络（检修焊接计划时间共约12h）：12前期对管道牛腿进行焊接，对水泥支架表面进行清理，将千斤顶安装到位。3施工单位将千斤顶预顶到位后，开始切割管托，切割完毕将管托进行移位。施工
8、时间60min。4施工方对下半部包补钢板盒进行焊接，要求焊接三道焊缝以上。施工时间需280min5下半部工作完成后，施工方对上半部包补钢板盒进行安装并焊接，要求焊接三道焊缝以上。施工时间需280min。6施工焊接包补完毕，煤气救护站组织进行试漏10min。施工方完成下半部钢板盒的包补工作后，对已移位的管托进行复位，焊接牢靠后撤掉千斤顶的作用。施工时间需90min7五、施工安全措施：1、施工前必须安全措施做到位，平台跑跳按安全规范要求搭建，佩带煤气报警仪，施工现场配备空气呼吸器及救护车，必要时佩戴空气呼吸器作业。2、防起火措施必须到位，要求灭火器4瓶、黄泥10KG、湿棉布10KG、1台消防车必须
9、到现场。3、施工前请办理好动火票等相关手续，并做好安全交底工作，且需将所办理的手续全部带齐放置现场。4、施工时施工人员动火作业必须严格按工业企业煤气安全规程10.2.2、10.2.7相关规定进行作业。5、施工时施工人员必须劳保齐全，焊接施工人员必须穿戴好绝缘手套及绝缘鞋以防止触电，并需在施工平台安全范围内施工以防止高空坠落，施工时需防止高空坠物。6、检修人员不得带打火机、香烟、槟榔进入施工现场，必须绝对负责甲方现场指挥者的指挥及安排。7、检修需动气电焊，防火措施和监护人员到位，确保施工现场绝对安全。8、人员严禁在施工现场戏闹，行走上下注意安全，预防摔伤，或跌落。9、施工现场必须有专人监护，施工方安全员必须全天候监护现场。10、特种作业人员执证上岗，执证资格情况由设备管理室负责落实。
