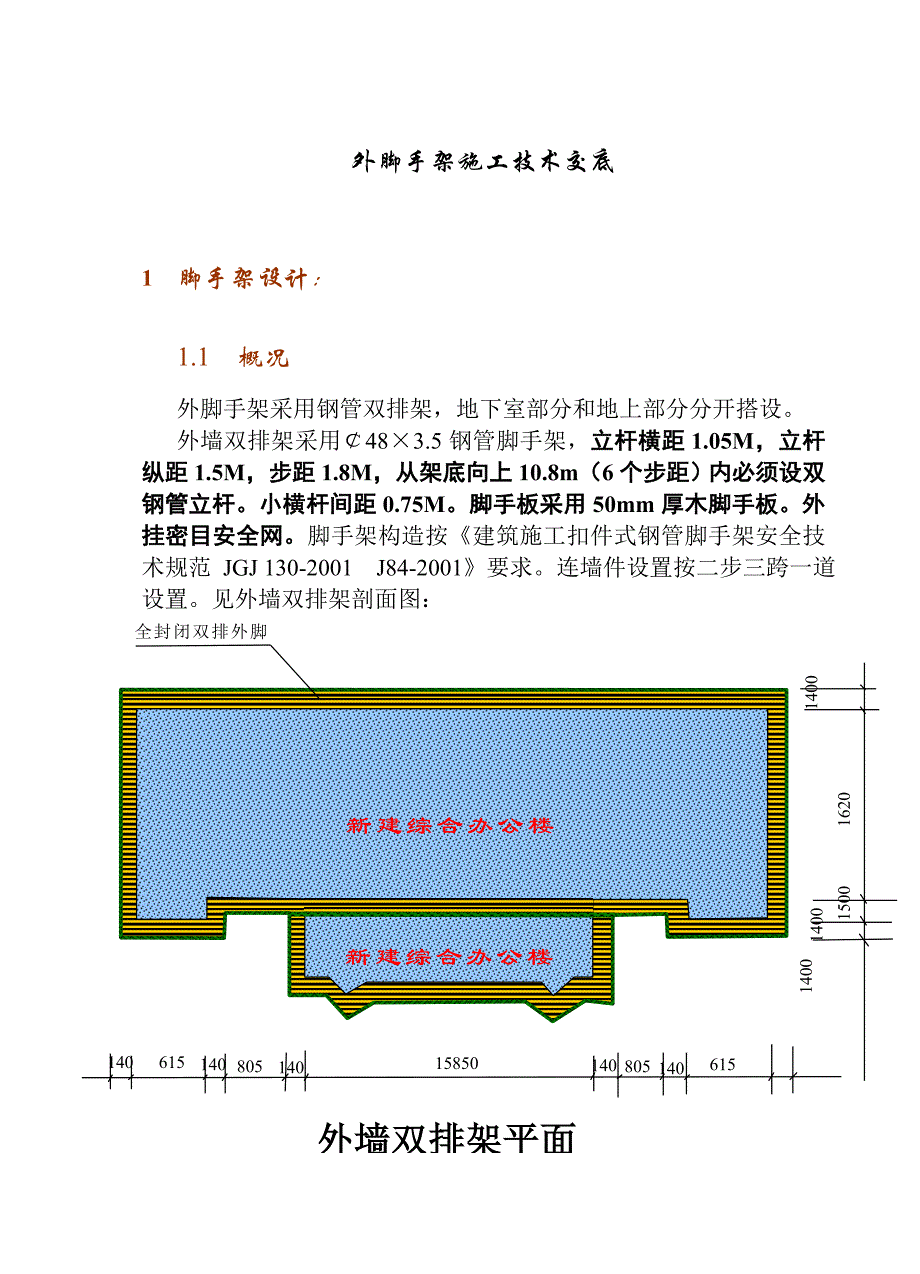

1、外脚手架施工技术交底1 脚手架设计：1.1 概况外脚手架采用钢管双排架，地下室部分和地上部分分开搭设。新建综合办公楼门厅新建综合办公楼主楼14006150140014001400140014001585080506150805014001400150016200全封闭双排外脚手架外墙双排架平面图外墙双排架采用483.5钢管脚手架，立杆横距1.05M，立杆纵距1.5M，步距1.8M，从架底向上10.8m（6个步距）内必须设双钢管立杆。小横杆间距0.75M。脚手板采用50mm厚木脚手板。外挂密目安全网。脚手架构造按建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2001 J84-2001要求

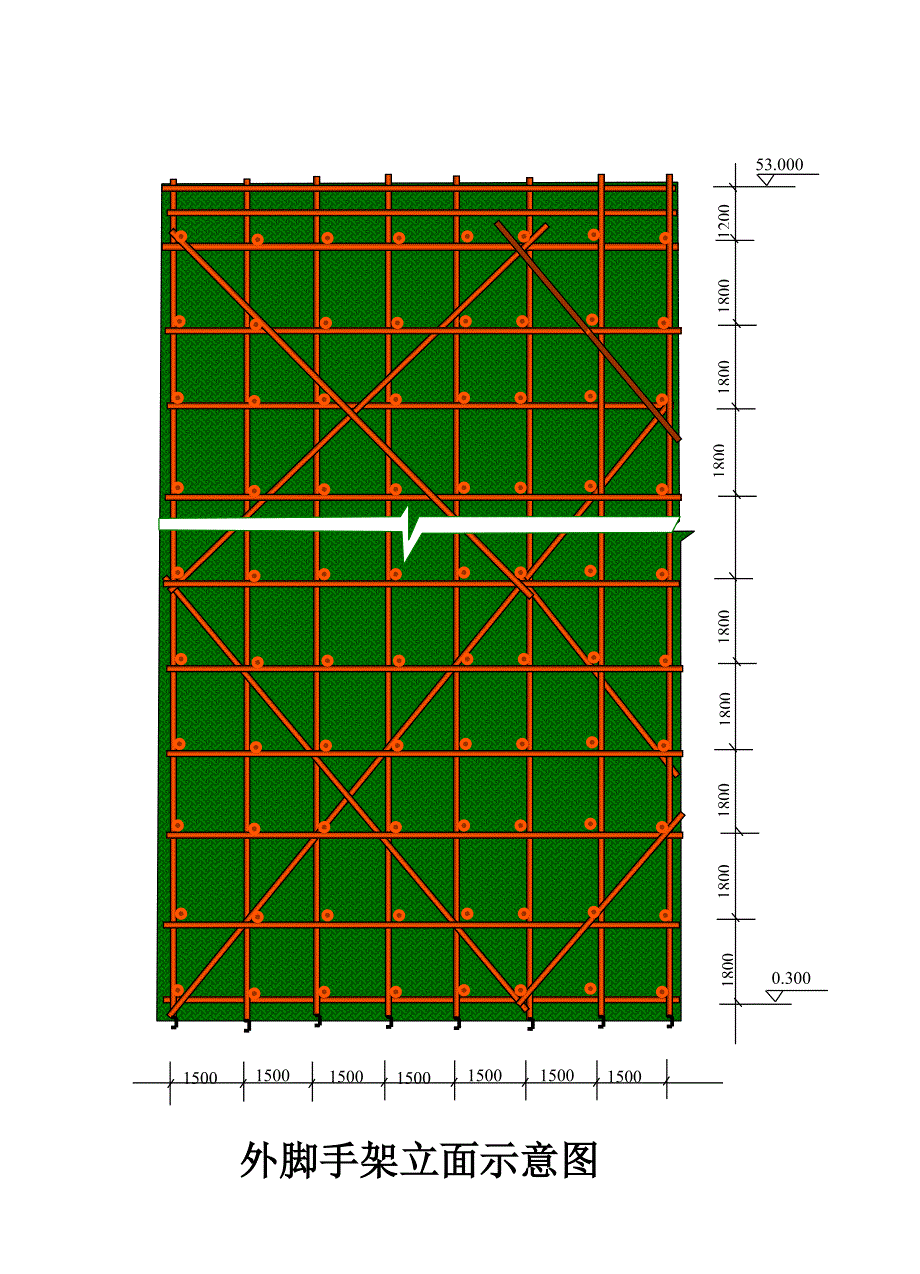

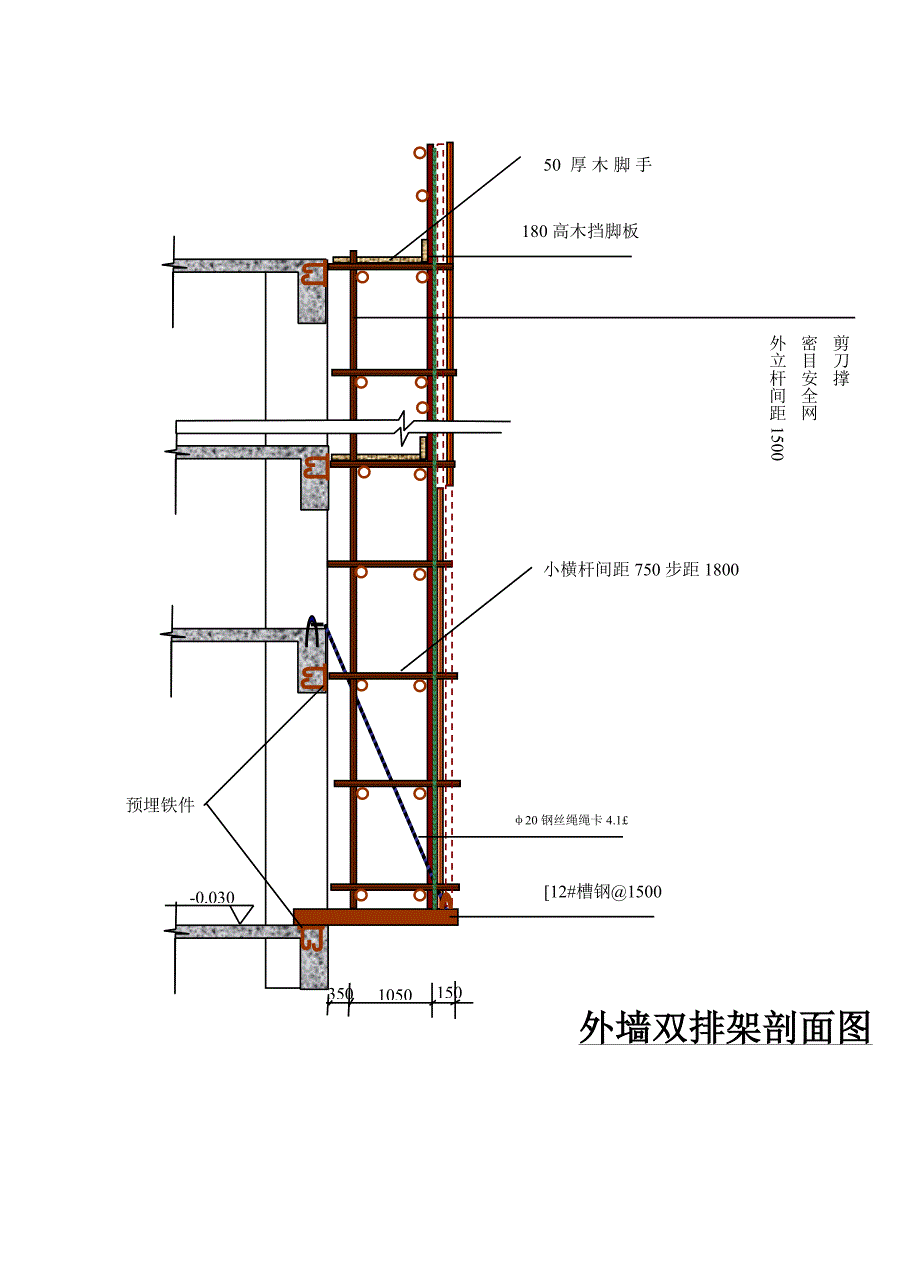

2、。连墙件设置按二步三跨一道设置。见外墙双排架剖面图： 预埋铁件剪刀撑密目安全网外立杆间距1500内立杆间距1500180高木挡脚板50厚木脚手板20钢丝绳绳卡4.1小横杆间距750步距180012#槽钢15001050350150-0.030外墙双排架剖面图1500150015001500150053.00015000.3001500180018001800180018001200180018001800外脚手架立面示意图连墙件连墙杆采用单根钢管与预埋件焊接。三角架槽钢端头及二层楼面上分别设吊环，直径16的圆钢，在槽钢上单面焊10d，楼面上预埋，锚固长度560mm1.2 脚手架构造要求1.2.
3、1 纵向水平杆、横向水平杆、脚手板1.2.1.1 纵向水平杆的构造应符合下列规定：a) 纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；b) 纵向水平杆接长宜采用接扣件联接，也可以采用搭接。对接、拱接应符合下列规定：c) 纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3（6.2.1-1）；d) 搭接长度不应小于1m，应等间距设置3个回转扣件固定，端部扣件盖板边缘至搭接纵向水平杆端的距离不应小于100mm；1.2.1.2 脚手板使用木脚手板，纵向水平杆
4、应作为横向水平杆的支座，用直角扣件固定在立杆上。1.2.1.3 横向水平杆的构造应符合下列规定:a) 主节点处必须设置一根横向水平杆,用直角扣件接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙的外伸长度a(图5.2.4)不应大于0.4L,且不应大于500mm；b) 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2，本设计采用750mm；c) 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应
5、插入墙内，插入长度亦不应小于180mm。1.2.1.4 脚手板的设置应符合下列规定：a) 作业层脚手板应铺满、铺稳，离开墙面120-150mm；b) 冲压钢脚手板、木脚手板、竹串片脚手板，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚步手板的铺设可采用对接平铺，亦可采用拱接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚步手板外伸长应取130-150mm，两块脚手板外伸长度的和不应大于300mm(图6.2.3a);脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于200mm,其伸出横向水平杆的长度不应小
6、于100mm(图6.2.3b)c) 竹笆脚手板应按其主竹筋垂直于纵向水平方向铺设,且采用对接平铺,四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上.d) 作业层端部脚手板探头长度应取150mm ,其板长两端均应与支承杆可靠地固定.1.2.2 立杆1.2.2.1 每根立杆底部应设置底座或垫板。1.2.2.2 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不
7、应小于500mm(图6.2.3)。1.2.2.3 脚手架底层步距不应大于2m(图6.2.3)。1.2.2.4 立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按二步三跨。1.2.2.5 立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：1.2.2.6 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3;1.2.2.7 搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。1.
8、2.2.8 立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。1.2.2.9 双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m.1.2.3 连墙件1.2.3.1 连墙件设置数量应严格按设计要求，最大间距不得大于两步三跨。1.2.3.2 连墙件的布置应符合下列规定：a) 宜靠近主节点设置，偏离主节点的距离不应大于300mm：b) 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；c) 宜优先采用菱形布置，也可采用方形、矩形布置；d) 一字型、开口型脚手架的两端必须设置连墙杆，连墙件的垂直间距不应大于建筑物的层高，并不应大于m（步）。e) 对高度在m以下的单
9、、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋顶撑配合使用的附墙连接方式。严禁使用公有拉筋的柔性连墙件。1.2.3.3 对高度m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。1.2.3.4 连墙件的构造应符合下列规定：a) 连墙件中的连墙杆式拉筋宜呈水平设置，当不能水平设置时，与脚架连接的一端应下斜连接，不应采用上斜连接；b) 连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在砼圈梁、术等结构部位。拉筋应采用两根以上直径mm的钢丝拧成一股，使用时不应少于股；亦可采用直径不小于mm的钢筋。c) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长
10、杆件与脚手架可靠连接，与地面的倾角应在4560之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。d) 架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。1.2.4 门洞1.2.4.1 单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式（图.5.1），斜杆与地成的倾角应在4560之间。门洞桁架的型式宜按下列要求确定：a) 当步距（h）小于纵距（la）时，应采用型；b) 当步距（h）大于纵距（la）时，应采用B型,并应符合下列规定：h1.8m时，纵距不应大于.5m；h=2.0m时，纵距不应大于1.2m。1.2.4.2 单、双排脚手架门洞桁架的构造应符
11、合下列规定：a) 单排脚手架门洞处，应在平面桁架（图6.5.1中ABCD）的每一节间设置一根斜腹杆；双排脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面内的图示节间设置一根斜腹杆（图6.5.1中1-1、2-2、3-3剖面）；b) 斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸也端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距（图6.5.1A型）时，宜在相交的纵向水平杆处，增设一根横向水平杆，将腹杆固定在其伸出端上；c) 斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接，搭接构造应符合本规范第5.2.2.8条的规定。d) 门洞桁
12、架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口12步。e) 门洞桁架中伸出上下弦杆件的端头，均应增设一个防滑扣件（图6.5.1），该扣件宜紧靠主节点处的扣件。1.2.5 剪刀撑与横向斜撑1.2.5.1 双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。1.2.5.2 剪刀撑的设置应符合下列规定：a) 每道剪刀撑跨越立杆的根数宜按表6.6.2的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m , 斜杆与地面的倾角宜在4560之间；表6.6.2 剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角 455060剪刀撑跨越立杆的最多根数n765b) 高度在m以下的单、双排脚手架，均必须在外侧立
13、面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于m;c) 高度在m以上的双排脚手架应在外侧立面整个长度和高度上设置剪刀撑；d) 剪刀撑斜杆的接长宜采用搭接，搭接应符合本设计的规定；e) 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主点的距离不宜大于150mm。1.2.5.3 横向斜撑的设置应符合下列规定：a) 横向斜撑应在同一接间，由底至顶层呈之字型连续布置，斜撑的固定应符合本设计前述条款的规定；b) 本工程为高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔跨设置一道。2 施工2.1 施工准备2.1.1 单
14、位工程负责人应按施工组织设计中的关脚手架的要求，向架设和使用人员进行技术交底。2.1.2 应按规范及施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不行使用。2.1.3 经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。2.1.4 应清除搭设场地杂物，平整搭设场地，并使排水畅通。2.2 搭设2.2.1 脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。2.2.2 每搭完一步脚手架后，应按要求校正步距、纵距、横距及立杆的垂直度。2.2.3 底座安放应符合下列规定：2.2.4 底座、垫板均应准确地放在定位线上；2.2.5 垫板应采用长度不少
