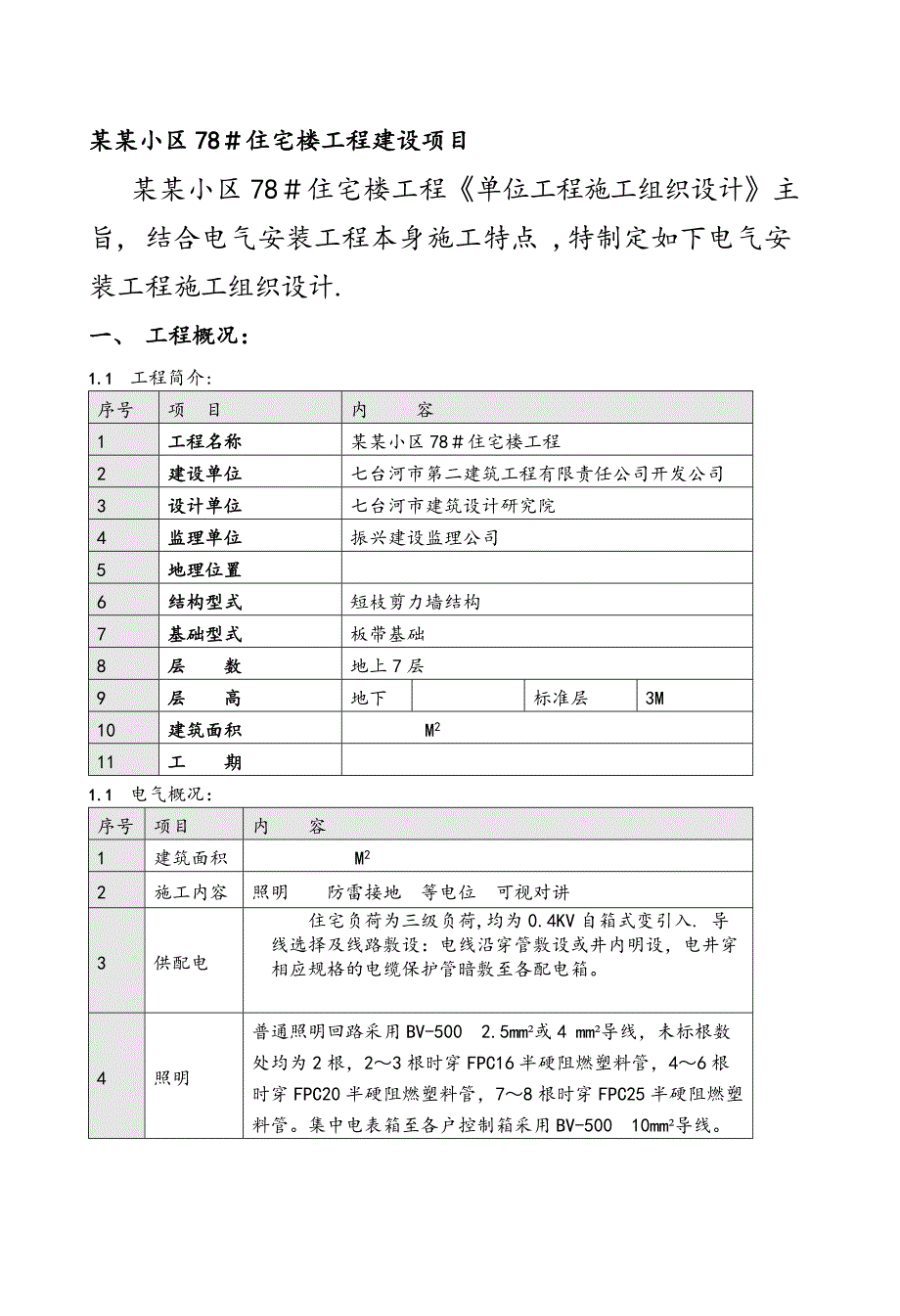

多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第1页
第1页 / 共38页

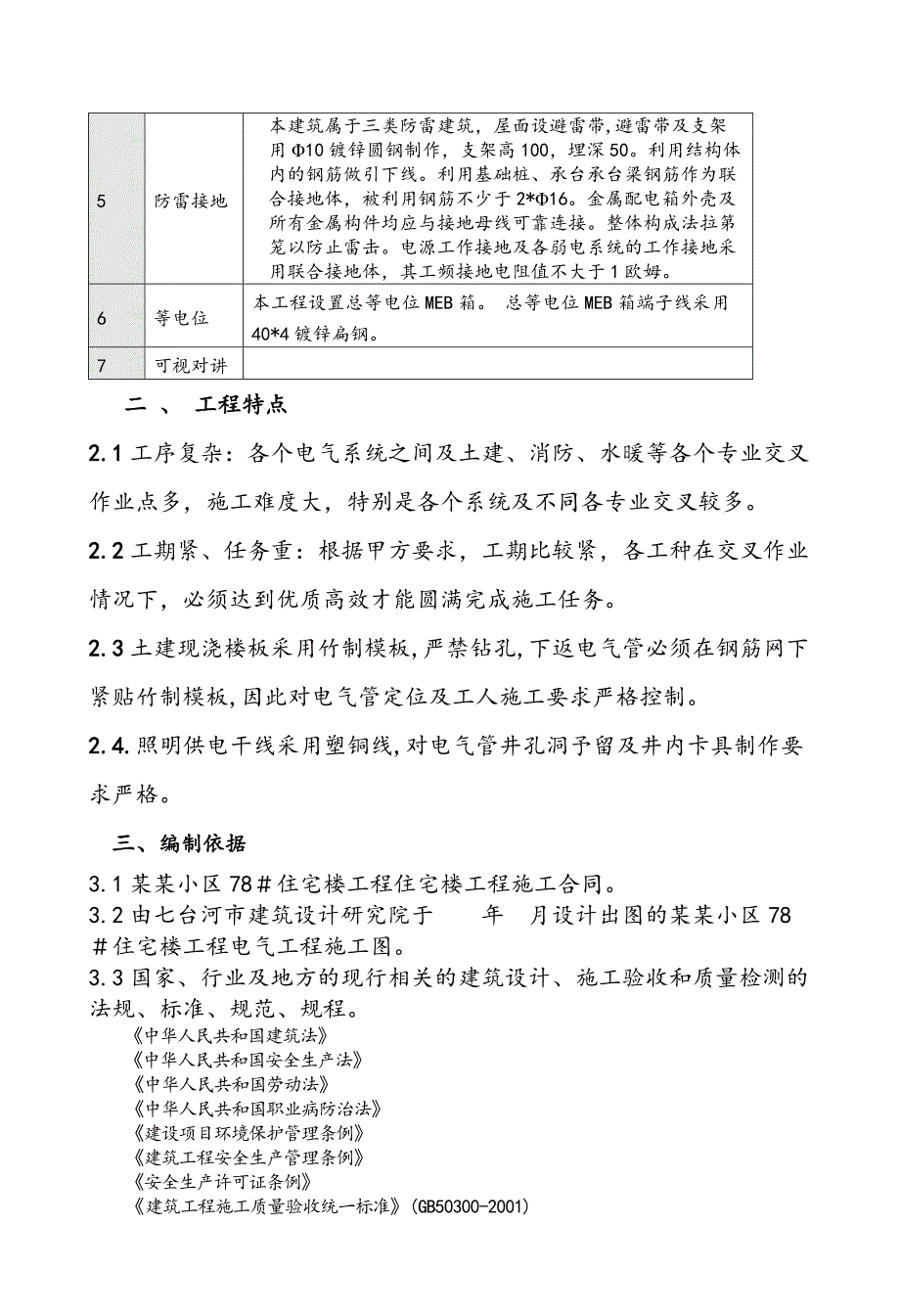

多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第2页
第2页 / 共38页

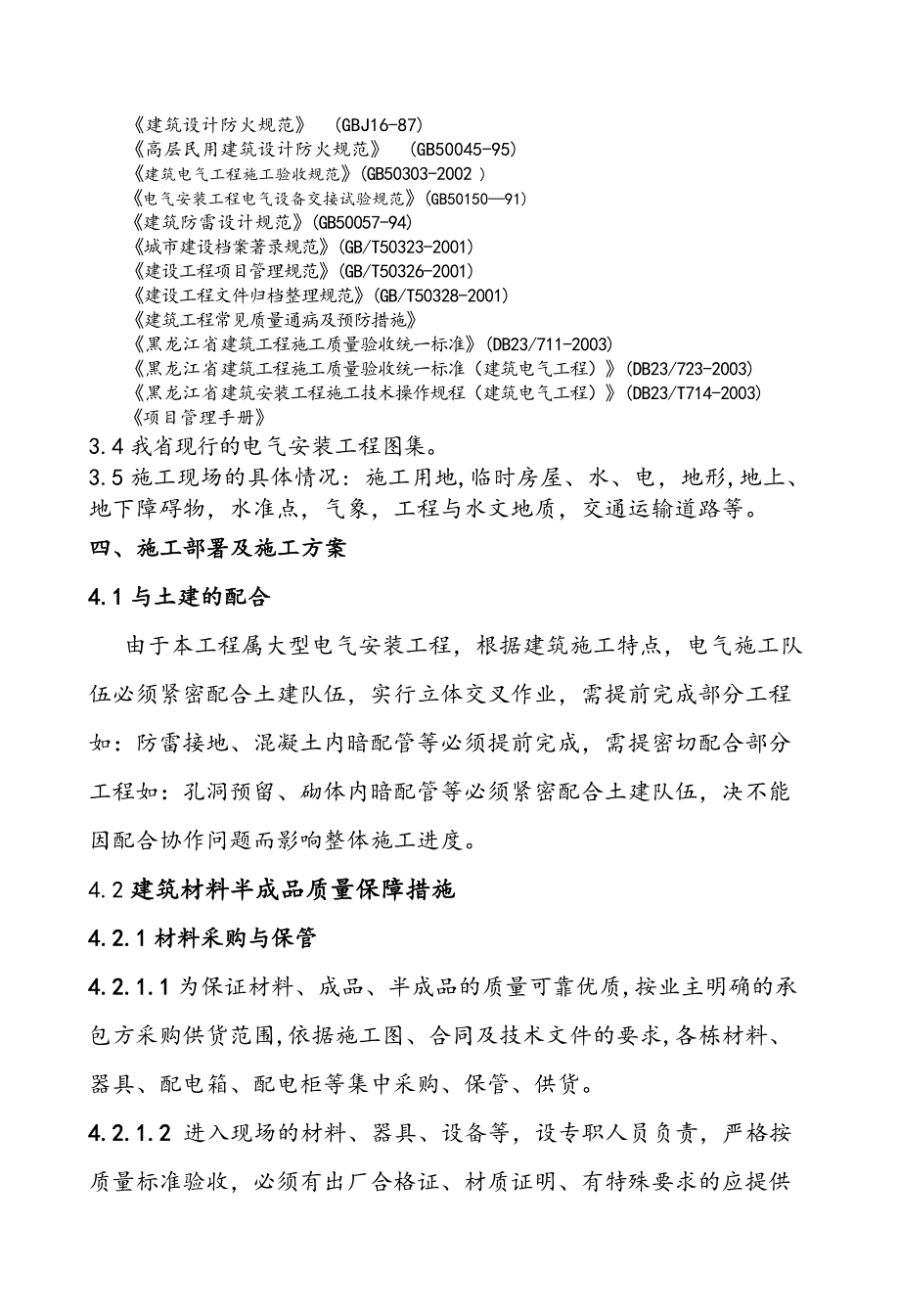

多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第3页
第3页 / 共38页
多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第4页
第4页 / 共38页
多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第5页
第5页 / 共38页
多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第6页
第6页 / 共38页
多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第7页
第7页 / 共38页
多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第8页
第8页 / 共38页
多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第9页
第9页 / 共38页
多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc_第10页
第10页 / 共38页
亲,该文档总共38页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc》由会员分享,可在线阅读,更多相关《多层住宅楼工程电气安装工程施工组织设计黑龙江附安装示意图.doc(38页珍藏版)》请在第壹文秘上搜索。

1、某某小区78住宅楼工程建设项目 某某小区78住宅楼工程单位工程施工组织设计主旨, 结合电气安装工程本身施工特点 ,特制定如下电气安装工程施工组织设计. 一、 工程概况:1.1 工程简介:序号项 目内 容1工程名称某某小区78住宅楼工程2建设单位七台河市第二建筑工程有限责任公司开发公司3设计单位七台河市建筑设计研究院4监理单位振兴建设监理公司5地理位置6结构型式短枝剪力墙结构7基础型式板带基础8层 数地上7层9层 高地下标准层3M10建筑面积M211工 期1.1 电气概况:序号项目内 容1建筑面积 M22施工内容照明 防雷接地 等电位 可视对讲3供配电住宅负荷为三级负荷,均为0.4KV自箱式变引

2、入. 导线选择及线路敷设:电线沿穿管敷设或井内明设,电井穿相应规格的电缆保护管暗敷至各配电箱。4照明普通照明回路采用BV-500 2.5mm或4 mm导线,未标根数处均为2根,23根时穿FPC16半硬阻燃塑料管,46根时穿FPC20半硬阻燃塑料管,78根时穿FPC25半硬阻燃塑料管。集中电表箱至各户控制箱采用BV-500 10mm导线。5防雷接地本建筑属于三类防雷建筑,屋面设避雷带,避雷带及支架用10镀锌圆钢制作,支架高100,埋深50。利用结构体内的钢筋做引下线。利用基础桩、承台承台梁钢筋作为联合接地体,被利用钢筋不少于2*16。金属配电箱外壳及所有金属构件均应与接地母线可靠连接。整体构成法

3、拉第笼以防止雷击。电源工作接地及各弱电系统的工作接地采用联合接地体,其工频接地电阻值不大于1欧姆。6等电位本工程设置总等电位MEB箱。 总等电位MEB箱端子线采用40*4镀锌扁钢。7可视对讲 二 、 工程特点2.1工序复杂:各个电气系统之间及土建、消防、水暖等各个专业交叉作业点多,施工难度大,特别是各个系统及不同各专业交叉较多。2.2工期紧、任务重:根据甲方要求,工期比较紧,各工种在交叉作业情况下,必须达到优质高效才能圆满完成施工任务。2.3土建现浇楼板采用竹制模板,严禁钻孔,下返电气管必须在钢筋网下紧贴竹制模板,因此对电气管定位及工人施工要求严格控制。2.4.照明供电干线采用塑铜线,对电气管

4、井孔洞予留及井内卡具制作要求严格。三、编制依据3.1某某小区78住宅楼工程住宅楼工程施工合同。3.2由七台河市建筑设计研究院于 年 月设计出图的某某小区78住宅楼工程电气工程施工图。3.3国家、行业及地方的现行相关的建筑设计、施工验收和质量检测的法规、标准、规范、规程。中华人民共和国建筑法中华人民共和国安全生产法中华人民共和国劳动法中华人民共和国职业病防治法建设项目环境保护管理条例建筑工程安全生产管理条例安全生产许可证条例建筑工程施工质量验收统一标准(GB50300-2001) 建筑设计防火规范(GBJ16-87) 高层民用建筑设计防火规范(GB50045-95) 建筑电气工程施工验收规范(G

5、B50303-2002 )电气安装工程电气设备交接试验规范(GB5015091)建筑防雷设计规范(GB50057-94)城市建设档案著录规范(GB/T50323-2001)建设工程项目管理规范(GB/T50326-2001)建设工程文件归档整理规范(GB/T50328-2001)建筑工程常见质量通病及预防措施黑龙江省建筑工程施工质量验收统一标准(DB23/711-2003)黑龙江省建筑工程施工质量验收统一标准(建筑电气工程)(DB23/723-2003)黑龙江省建筑安装工程施工技术操作规程(建筑电气工程)(DB23/T714-2003)项目管理手册3.4我省现行的电气安装工程图集。3.5施工现

6、场的具体情况: 施工用地,临时房屋、水、电,地形,地上、地下障碍物,水准点,气象,工程与水文地质,交通运输道路等。四、施工部署及施工方案 4.1与土建的配合 由于本工程属大型电气安装工程,根据建筑施工特点,电气施工队伍必须紧密配合土建队伍,实行立体交叉作业,需提前完成部分工程如:防雷接地、混凝土内暗配管等必须提前完成,需提密切配合部分工程如:孔洞预留、砌体内暗配管等必须紧密配合土建队伍,决不能因配合协作问题而影响整体施工进度。4.2建筑材料半成品质量保障措施4.2.1材料采购与保管4.2.1.1为保证材料、成品、半成品的质量可靠优质,按业主明确的承包方采购供货范围,依据施工图、合同及技术文件的

7、要求,各栋材料、器具、配电箱、配电柜等集中采购、保管、供货。4.2.1.2 进入现场的材料、器具、设备等,设专职人员负责,严格按质量标准验收,必须有出厂合格证、材质证明、有特殊要求的应提供厂家的生产许可证的资质等级证明,开箱验检时,及时填写开箱检查报告单,并由参加核验人员签字,不符合要求的产品,立即请退出现场。合格产品并经监理认可方可使用。4.2.1.3 经检验合格监理认可的材料、器具及设备等全部入库,设专职保管人员,建立进场台帐,统一发放使用。材料要存放有序整齐。主要材料总量控制,由专职材料员保管发放,工程责任工程师跟踪检查督促,是否妥善保管、合理使用。收支台帐应及时、准确,做到帐卡相符,并

8、随时向材料负责人和施工负责人汇报进货发放情况,配合核算员进行稽查工作。使工程成本准确,基础资料齐全。4.2.1.4 依招标排序进行供资合同谈判,通过合同谈判及工厂调查确定供货合同。合同谈判一般包括以下几方面的内容:订货品种、数量、技术条件、工艺参数要求、质量标准、包装形式、包装质量标准要求、交货日期、交货地点、运输方式、检查验收方式、现场服务及回访方式、违约责任和赔偿、预付款(订金)、价款结算方式等。4.2.2材料进场验收规定4.2.2.1导管材料进场验收规定:按批查验合格证;外观检查:钢导管无压扁、内壁光滑。非镀锌钢导管无严重锈蚀,按制造标准油漆出厂的油漆完整。镀锌钢导管镀层覆盖完整、表面无

9、锈斑。绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。按制造厂标准,现场抽样检测导管的管径、壁厚及均匀度。对绝缘导管及配件的阻燃性能有异议时,按批抽样送有制资质的实验室检测。4.2.2.2 电线、电缆材料进场验收规定:按批查验合格证,合格证有生产许可证编号,按GB5023.15023.7标准,生产的产品有安全认证标志。外观检查:包装良好,抽检的电线绝缘层完整无损,厚度均匀。电缆无压扁、扭曲,铠装不松卷。耐热、阻燃的电线、电缆外护层有明显的标识和制造厂家。按制造标准,现场抽样检测绝缘厚度和圆形线芯的直径;线芯直径误差不大于标称直径的1%;常用的BV型绝缘电线的绝缘层厚度不小于下表:BV型绝缘电线

10、的绝缘层厚度序号123456789101112电线芯线标称截面(mm2)2.54610162535507095120150绝缘层厚度规定值(mm)0.80.80.81.01.01.21.21.41.41.61.61.8对电线、电缆绝缘性能、导电性能和阻燃性能有异议时,按批抽样送有资质的实验室检测。4.2.2.2电缆头部件、接线端子进场检验规定:查验合格证。外观检查:部件齐全,表面无裂纹和气孔,随带的袋装涂料或填料不泄漏。4.2.2.4 型钢和焊条,镀锌制品(支架、接地极、避雷用型钢等)和外线金具进场验收规定:按批查检合格证、材质证明书和镀锌厂出具的镀锌质量证明书,有异议时,按批抽样送有资质的实

11、验室检测。外观检查:型钢表面无严重锈蚀,无过度扭曲、弯折变形;电焊条包装完整,拆包抽检,焊条尾部无锈斑。外观检查:镀锌层覆盖完整、表面无锈斑,金具配件齐全,无砂眼。4.2.2.5开关、插座、接线盒和风扇及其附件进场检验规定:查验合格证,防爆产品有防爆标志和防爆合格证号,实行安全认证制度的产品有安全认证标志。外观检查:开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全,风扇无损坏,涂层完整,调速器等附件适配。对开关、插座的电气设备和机械性能进行现场抽检,检测规定如下:1)不同极性带电部件间的电气间隙和爬电距离不小于3mm;2)绝缘电阻值不小于0.5M;3)用自攻锁紧螺钉或自切螺钉安装的,螺钉与软

12、塑固定件旋合长度不小于8mm,软塑固定件在经受10次拧紧退出试验后,无松动或掉渣,螺钉及螺纹无损坏现象;4)金属间相旋合的螺钉螺母,拧紧后完全退出,反复5次仍能正常使用。对开关、插座、接线盒及其面板等,塑料绝缘材料阻燃性能有异议时,按批抽样送有资质的试验室检测。4.2.2.6 照明灯具及附件进场验收规定:查验合格证,新兴气体放电灯具有随带技术文件。外观检查:灯具涂层完整,无损伤,附件齐全。防爆灯具名牌上有防爆标志和防爆合格证号,普通灯具有安全认证标志。对成套灯泡的绝缘电阻、内部接线等性能进行现场抽样检测。灯具的绝缘电阻不小于2 M,内部接线为铜芯绝缘电线,芯线截面积不小于0.5mm2,橡胶或聚

13、氯乙烯(PVC)绝缘电线的绝缘层厚度不小于0.6mm。对游泳池和类似场所灯具(水下灯和防水灯具)的密封和绝缘性能有异议时,按批抽样送有资质的实验室检测。4.2.2.7成套配电柜、控制柜(屏、台)和动力照明配电箱(盘)进场验收规定:高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜(屏、台)主动力、照明配电箱(盘)应符合下列规定:验合格证和随带技术文件,实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志。(三)、电气安装施工方案本栋电气工程主要施工项目:半硬阻燃管暗敷设;管内穿线;配电箱、柜安装;器具安装;防雷与接地、等电位;电力及附属设备安装;调试工程竣工交验等。4.3.1本工程具有

14、工期短、工程量大、施工难度高、质量标准要求高等特点。预埋设的电气导管、盒、箱位置必须准确、到位,不得遗漏,否则将无法补修。砼中的隐蔽工程必须做为特别控制,隐蔽前,施工队质检员、必须全部检查确认。4.3.2材料供应必须提前到位,做到品种齐全、优质,监理及甲方满意。4.3.3施工前施工队技术负责人组织施工班组学习施工组织设计,工人必须了解本工程本工种的施工工艺方案、主要技术措施、质量要求、工期保证、成品保护措施、文明施工、环境保护、安全及消防措施。4.3.4 必须依据电气工程施工质量验收规范及统一标准中在工程中强制执行。4.3.5在施工中,各工种间衔接必须紧揍合理,多专业配合。防止出现窝工,尽量压缩劳动力,积极配合土建施工进度,根据自身需要及现场实际情况,组织好平行流水施工和立体交叉作业。4.3.6在主体施工阶段,组织好各种电气导管的暗敷设、器具盒准确位置的预埋、防雷引下线焊接、总等电位及局部等位的焊接与埋设等工序,进行平行流水施工。4.3.7主要工程结束后,进行开关盒、插座盒、配电箱体安装埋设;管内穿线;电缆敷设;配电箱、柜等安装接线等,进行立体交叉作业。4.3.8完工后,进行各种电气测试试验、调试、试运行等工作。4.3.9整理完善竣工资料,进行竣工检查交接验收工作。4.3.10做好回访保修服务工作。(四)、主要施工方法与技术措施
