《多层住宅楼外脚手架施工方案.doc》由会员分享,可在线阅读,更多相关《多层住宅楼外脚手架施工方案.doc(21页珍藏版)》请在第壹文秘上搜索。

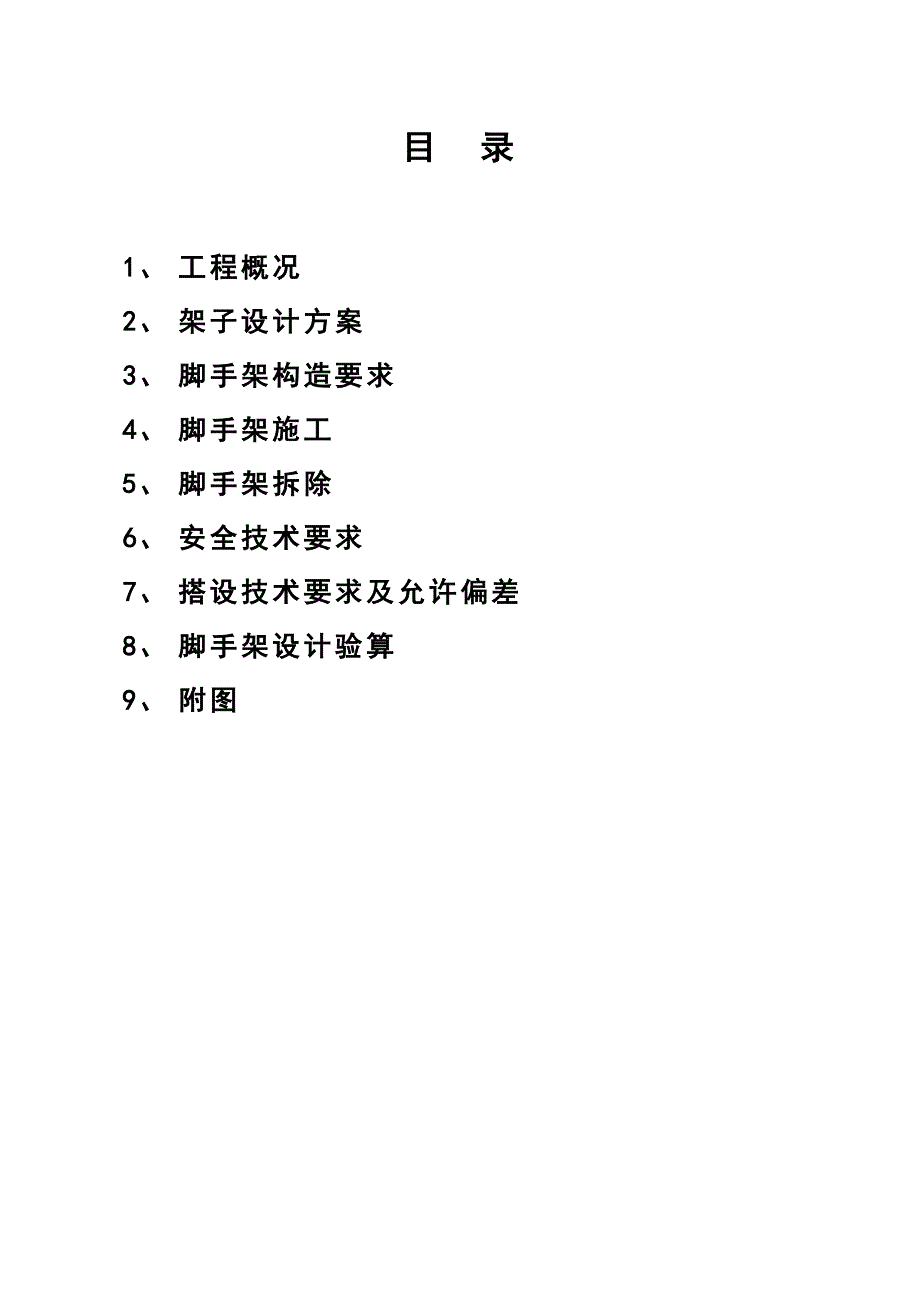

1、目 录1、 工程概况2、 架子设计方案3、 脚手架构造要求4、 脚手架施工5、 脚手架拆除6、 安全技术要求7、 搭设技术要求及允许偏差8、 脚手架设计验算9、 附图511所住宅工程外脚手架施工方案1、工程概况: 511所住宅工程总建筑面积33225平方米,地下一层(局部二层),地上十四层,局部九层。层高2.8米,建筑总高度39.85米。该工程为全现浇剪力墙结构,外墙采用大模内置聚苯板复合外保温。外窗采用单框中空双玻塑钢窗;外墙外装修:首层贴仿石砖墙裙高至一层窗台,二层以上外墙为涂料饰面。因现场场地及施工条件限制,肥槽灰土尚未回填,在0.00以上结构施工过程中,进行灰土回填。2、架子设计方案:

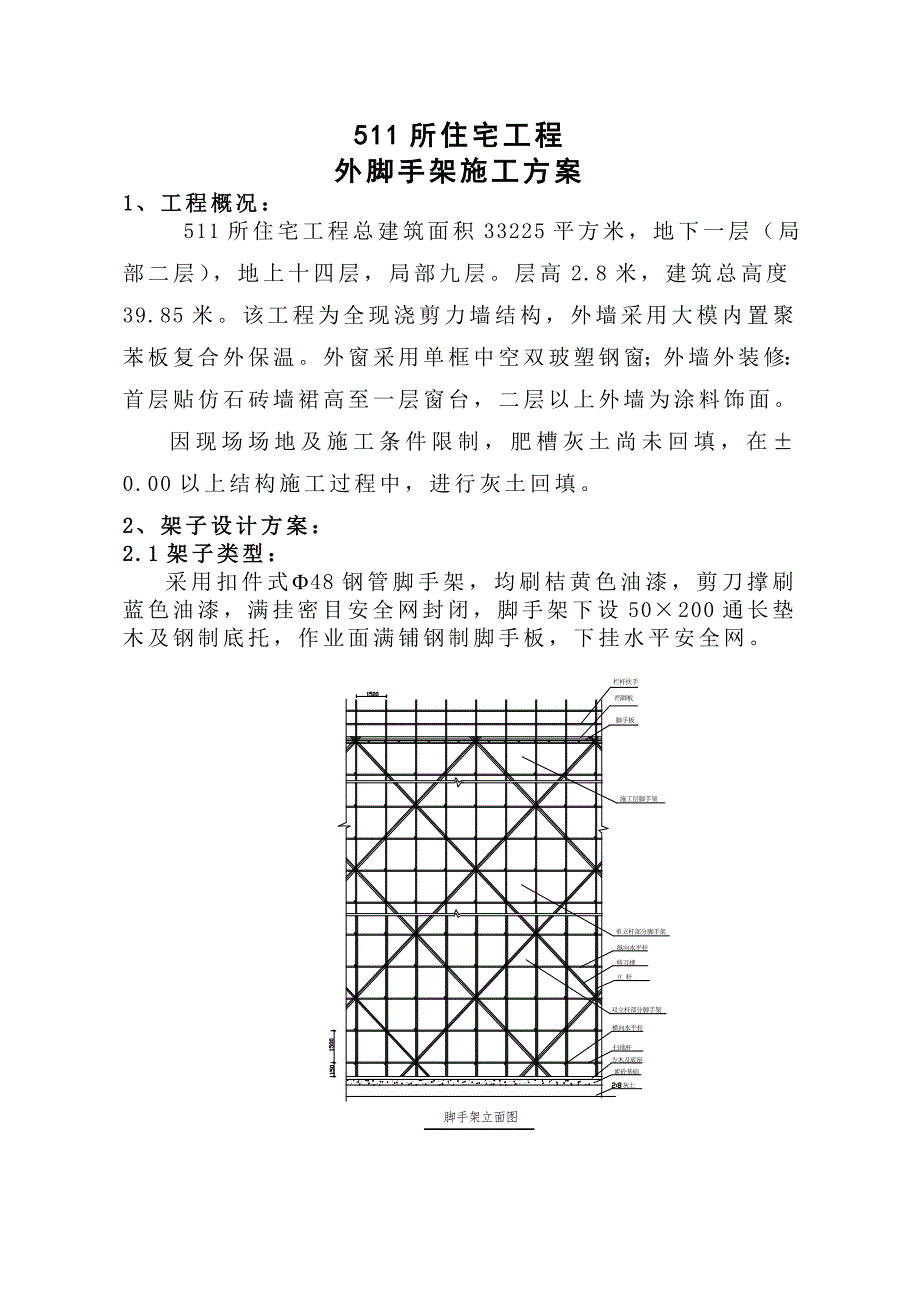

2、 2.1架子类型:采用扣件式F48钢管脚手架,均刷桔黄色油漆,剪刀撑刷蓝色油漆,满挂密目安全网封闭,脚手架下设50200通长垫木及钢制底托,作业面满铺钢制脚手板,下挂水平安全网。2.2脚手架搭设高度:1#、4#楼处架体搭设高度为30米,2#,3#楼处架体搭设高度为42米2.3架子布局:2.3.1东西两侧架体东西两侧沿阳台外侧满搭双排脚手架,东侧立杆排距1200mm,西侧因场地限制,立杆排距900mm。内侧立杆距结构阳台边25cm。无阳台处,在两阳台之间,于上述双排架的内侧另设一排立杆;即该处为三排立杆。内排立杆距空调板、瓢窗板板边100mm,有采光井处,内排立杆自采光井底搭设,无采光井处,在灰

3、土尚未回填,该排立杆采用斜撑杆悬挑,与外侧双排架连接。如图所示。 2.3.2北侧1-R、2-S轴外墙架体北侧1-R、2-S轴外墙及电梯井处外脚手架因大模板施工需要立杆排距为1200mm。该处架体在肥槽基底处理后,自坑底搭设双排脚手架。回填时将立杆埋设于坑内灰土内,该处脚手架拆除时,立杆使用倒链拔出。内侧立杆距结构边200mm。2.3.3北侧通廊处架体因通廊顶板施工需要,北侧通廊处架体位置搭设五排立杆满堂红脚手架。其中通廊正下方两排架体,分别搭设于5层、8层、11层通廊顶板下,作为通廊顶板模板支撑,顶板浇筑完毕并达到一定强度后,在顶板砼上继续搭设。装修施工时,可将其下侧两排立杆拆除,剩余三排作为

4、装修施工及外防护用。架体剖面图如下所示,架子布局另详附图。2.3.4南侧外脚手架因场地限制,考虑拆除塔臂的需要,南侧1-13轴以东外脚手架在结构施工阶段采用单排单立杆作为防护架,单排架沿阳台外侧布置,离开阳台边25cm。自坑底抗压板防水保护层上开始搭设,灰土回填时将立柱埋至灰土内。单排架每层通过门洞口进行拉结。无阳台处,在两阳台间加设一排立杆,即该处为双排脚手架。待结构施工完毕,拆除塔吊后,另行搭设双排架体(同西侧架体)用于装修施工。南侧1-13轴以西脚手架架体设置布局同东西侧架体,因基坑尚未回填,立柱如在基坑内,立柱自抗压板上生根。2.4架体立杆、横杆1#楼、4#楼处东西两侧脚手架外排立杆因

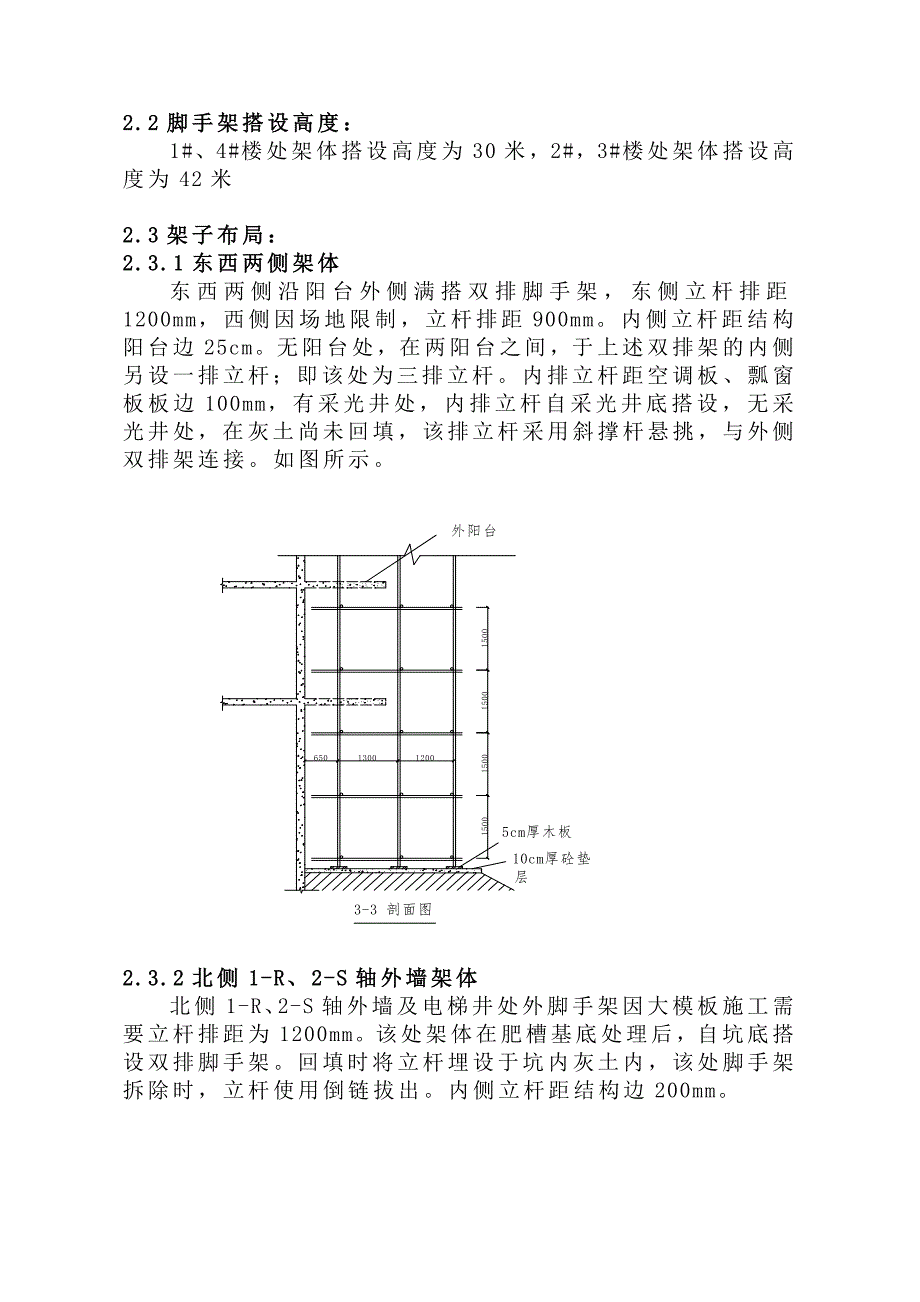

5、分别作为搭设护头棚、大模平台架的立杆,故12米以下采用双立杆。1#楼、4#楼其余部位架子采用单立杆。2#,3#楼处架子18米以下采用双立杆,18米以上为单立杆。立杆间距1.5m,大横杆步距1.5m。2.5、脚手架基础:因脚手架主要基底主要为回填土上,表面做硬化处理,即在夯实2:8灰土上,铺一层100厚C15素砼垫层,并做好排水坡度。立杆下设20050通长架木及低座。有采光井的地方架子立杆从采光井井底搭设上来。自坑底搭设的脚手架,回填土上铺设100厚C15 素混凝土基础,基坑内每隔20米设一集水坑,混凝土垫层向基坑找坡。2.6、双笼电梯处脚手架 施工用双笼电梯共设两台,分别位于1-16轴2-2轴

6、北侧外墙处以及2-15轴2-17轴南侧阳台,外用电梯立设范围内脚手架大横杆采用搭接连接,以方便双笼电梯立设时架体拆除。2.7卸料平台搭设2.7.1卸料平台搭设位置:每层共设置三处,分别在1-1轴交1-J轴阳台、2-18交2-J轴阳台、2-1交2-F轴窗口处,平台搭设跟随结构施工进度逐层向上搭设。2.7.2卸料平台设计:卸料平台自脚手架上向外悬挑,采用扣件式钢管搭设,下面斜撑,上面斜拉,中间满铺脚手板。平台尺寸为(自架体外排立杆)外挑2m,宽3m,设1.5m高的护拦,平台下设三道双杆挑梁,每道梁下设两道双杆斜撑,与脚手架横、立杆采用扣件固定,上边在设两道12.5钢丝绳斜拉。如下图所示。斜拉钢丝绳

7、,每端用三道钢丝绳卡,结构上安装22钩头螺栓,上两道螺帽加垫片;支撑杆件应在端部增设一个安全扣件,平台杆件应与外架子用扣件连接,挑出杆件伸入结构内长度不小于500mm,斜撑(拉)杆件与垂直面控制在45度角以内。卸料平台使用荷载按2.5kn/m2设计,最大使用荷载15kn。3、脚手架构造要求:3.1立柱构造要求:3.1.1单管立柱的构造要求: 立柱接头采用对接扣件对接,对接搭接应符合以下要求:3.1.1.1立柱上的对接扣件应交错布置,两个相邻立柱接头不应设在同步同跨内,两相邻立柱接头在高度方向错开的距离不应小于一个步距,各接头中心距主节点的距离不应大于步距的1/3。3.1.1.2立柱的搭接长度不

8、应小于一个步距,不少于两个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。3.1.2双杆立柱的构造要求:主立柱与副立柱采用悬转扣件连接,扣件数量不应少于两个。3.1.3立柱顶端应高出建筑物檐口上皮高度1.5m。3.1.4每根立柱均应设置底座或垫块、垫木。3.1.5脚手架必须设置纵、横向扫地杆,纵向扫地杆应采用直角扣件固定在距底座下皮不大于100mm处的立柱上,横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上,当立柱基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立柱固定。3.2纵向水平杆构造要求:3.2.1纵向水平杆设于横向水平杆之下,在立柱的内侧,并采用直角

9、扣件与立柱扣紧。3.2.2纵向水平杆一般宜采用对接扣件连接,对接接头应交错布置,不应设在同步同跨内,相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中。3.3横向水平杆构造要求: 1.每一主接点处必须设置一根横向水平杆,并采用直角扣件扣紧在纵向水平杆上,该杆轴线偏离主节点的距离不应大于150mm,在双排架中,靠墙一侧的外伸长度不大于500mm,且应离开结构墙体200mm;另一端的外伸长度应统一为200mm; 2.操作层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置,最大间距不应大于柱距的1/2。3.4脚手板的构造要求:3.4.1脚手板一般应设置在三根横向水平杆上,并应将

10、脚手板两端与其可靠固定,以防倾翻;3.4.2脚手板宜采用平铺,并可采用搭接铺设,挑出板头长度不大于150mm;3.4.3自顶层操作层的脚手板往下计,每隔12m(或根据需要)满铺一层脚手板。3.5连墙拉结件构造要求:3.5.1构造方案:采用刚性连墙件,在门窗洞口处由连墙杆(F48钢管)扣件及垫木等组成,如附图。3.5.2.布置要求:3.5.2.1间距:考虑层高为2.8米,且垂直拉结间距不大于6米,故垂直方向按每层一拉结,水平间距小于等于6米;外用电梯及其两侧脚手架为一字型、开口型脚手架,该处脚手架每层一拉结。3.5.2.2连墙件应呈梅花型均匀布置;3.5.2.3连墙件宜靠近主节点位置,偏离主节点

11、距离不应大于300mm;3.5.2.4连墙件必须从底部第一根纵向水平杆处开始设置,当该处位置有困难时,应采用其它可靠措施固定。3.5.2.5 连墙件中连墙杆或拉筋宜呈垂直于墙面设置,与脚手架连接的一端可稍微下斜,不得向上翘起。3.6支撑:3.6.1双排脚手架应设剪刀撑与横向支撑;3.6.2剪刀撑的设置应符合以下要求:3.6.2.1每道剪刀撑宽度4跨,斜杆与地面的倾角宜在4560o之间。(40米以下双杆);3.6.2.2在外侧立面整个长度和高度上连续设置剪刀撑; 3.6.2.3剪刀撑的接头除顶层可以采用搭接外,其余各接头均必须采用对接扣件连接;3.6.2.4剪刀撑斜杆应用旋转扣件固定在与之相交的

12、横向水平杆的伸出端或立柱上,旋转扣件中心线距主节点距离不应大于150mm。3.7门洞:3.7.1构造方案:在卸料处或有需要的地方应采用门洞型式,挑空两根立柱,如附图。3.7.2构造要求:3.7.2.1洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线距中心节点的距离不应大于150mm;3.7.2.2增设的短斜杆端部应增设一个安全扣件。3.8安全网:3.8.1垂直方向随外架搭设在脚手架外侧满挂阻燃密目安全网,安全网封闭并与外架固定牢靠。3.8.2水平安全网在架内设置,随架高每四层设一道水平安全网,第一道水平安全网设于二层楼面处,同时随施工高度提升的工作面下方必

13、须设水平安全网。3.8.3安全网绑牢于脚手架上,绷紧,圈牢,拼接严密。3.9防避雷: 脚手架必须安装防雷装置,做法是利用已在建筑物内设好的接地线与脚手架连接,接地线位置应在每个大角上设置,独立架子应单设避雷接线,避雷设置应与水电配合,用F18钢筋将脚手架与避雷线连接。10架子卸载:10.1架子每四层作一次卸载;10.2卸载方式:采用12.5钢丝绳卸载,绳与垂直面的角度应控制在45度以内;10.3构造要求:每端不少于三个卡扣,卡扣U型面贴主绳,46米一道,兜在主节点处。 4、脚手架施工:4.1施工准备:4.1.1按施工方案的要求,逐级向架设和使用人员进行技术交底;4.1.2材料准备项 目名 称单

14、 位数 量16米钢管根2000021.31.8m短钢管根11000324m短钢管根75004扣件个500005一字连接扣件个70006旋转扣件个32007脚手板m26008钢底座个11009垫板(50200)m280010密目安全网m21560011安全网m228001212.5钢丝绳m6001322勾头螺栓个420应按要求对钢管、扣件、脚手板等进行检查验收,不合格的构配件不得使用,经检查合格的构配件应按品种、规格分类,堆放整齐,平稳,堆放场地不得有积水;4.1.3应清除地面杂物,平整搭设场地,并使排水畅通;4.1.4材料准备见下表4.2地基处理与底座安放:4.2.1地基处理应按前述要求进行;

15、4.2.2按脚手架的柱距、排距进行放线、定位;4.2.3铺设垫板(块)和安放底座,并注意以下事项:4.2.3.1垫板、底座应准确的放在定位线上;4.2.3.2垫板必须铺设平稳,不得悬空;4.2.3.3双管立柱应采用双管底座或电焊于一根槽钢上。脚手架下设通长垫木,应选用较长的50200木板;木板应无裂缝、翘曲等质量缺陷,并在木板两头及中间每隔1.5m用10#铁丝作箍,以防木板开裂。4.3杆件搭设:4.3.1脚手架搭设顺序如下:放置纵向扫地杆立柱横向扫地杆第一步纵向水平杆第一步横向水平杆连墙件第二步纵向水平杆第二步横向水平杆4.3.2搭设立柱的注意事项:4.3.2.1外径48mm与外径51mm的钢管严禁混用;4.3.2.2相邻立柱的对接扣

展开阅读全文
