1、 1 编制目的为保障对现场的电力供应，必须做出周密、合理的安排，制定出最佳的供电方案及相应的安全措施，以确保施工的正常运行。同时，本施工用电作业设计是现场临时用电工程安装、架设、使用、维修、管理的依据。 2 编制原则2.1适应和满足工程整体和阶段性施工的需要。2.2施工临时用电系统设计合理，便于安装、操作、检查、维修、搬迁、拆除等。2.3按照建设部JGJ59-99建筑施工安全检查标准，规范实施，采用新技术、新材料，新设备、以提高施工现场临时用电的安全性、规范性及使用效率。2.4考虑项目经济成本，在安全满足施工生产需要的前提下，本着经济节约、安全可靠的原则，编制本方案。2.5本方案遵守现行建设部
2、有关施工用电的标准、规范和规程的规定，并满足中国第四冶金建设集团有限责任公司的形象要求。3 编制依据3.1泰安会展中心项目施工组织设计；3.2该工程的地下室土方施工图纸；3.3现场勘测的资料、数据。3.4有关电气材料及设备的产品性能说明书。3.5施工现场临时用电安全技术规范（JGJ46-2005）.建筑施工安全检查标准（JGJ59-99）.电工手册、中建总公司企业形象等标准、规范及实施细则。3.6有关技术人员及现场电工等的意见.4 施工组织设计方案4.1 工程施工情况工程慨况：本工程是以展览和会议为主要功能的多层公共建筑,建筑地点位于山东省泰安市泰山大街。该项目为地上二层，地下一层,框架结构，
3、地下室深度约5m-6m，总建筑面积83371。水位埋深2.215.41m，埋藏较浅，地下室为带人防的车库。4.1.1 机械设备投入情况施工现场用电设备统计表序号机具设备名称数量功率（KW）合计（KW）1塔吊4301202电焊机810803水泵1000.75754钢筋加工区2处1503005振动棒102.2226圆盘锯42.5107工地照明105508地泵175759宿舍照明4010合计7724.2 现场勘测及用电平面布置图4.2.1 施工现场用电平面布置图说明根据业主要求，目前甲方提供1个变压器，其单台容量：800KVA开工后施工用电量干线1：由800KVA变压器引出，电缆（型号：312027
4、0），沿施工路北侧到施工区域处，提供主楼施工及两部塔吊用电(带一个钢筋区和木工加工区)干线2：由800KVA变压器引出，电缆（型号：390290）埋地到生活区，为生活区正式电源。干线3：由800KVA变压器引出，电缆（型号：390290）埋地到南侧施工区域处，提供主楼施工及两部塔吊用电(带一个钢筋区和木工加工区)。4.3 各主要干线回路的负荷计算4.3.1 现场总负荷计算总用电量为施工动力用电和照明用电两部分之和。动力负荷可按负荷性质分组需要系数法计算： P=1.05（K1P1/COS+K2P2+K3P3）式中：P总的电力负荷（KVA） P1电动机额定功率（KW） P2电焊机额定功率（KW）

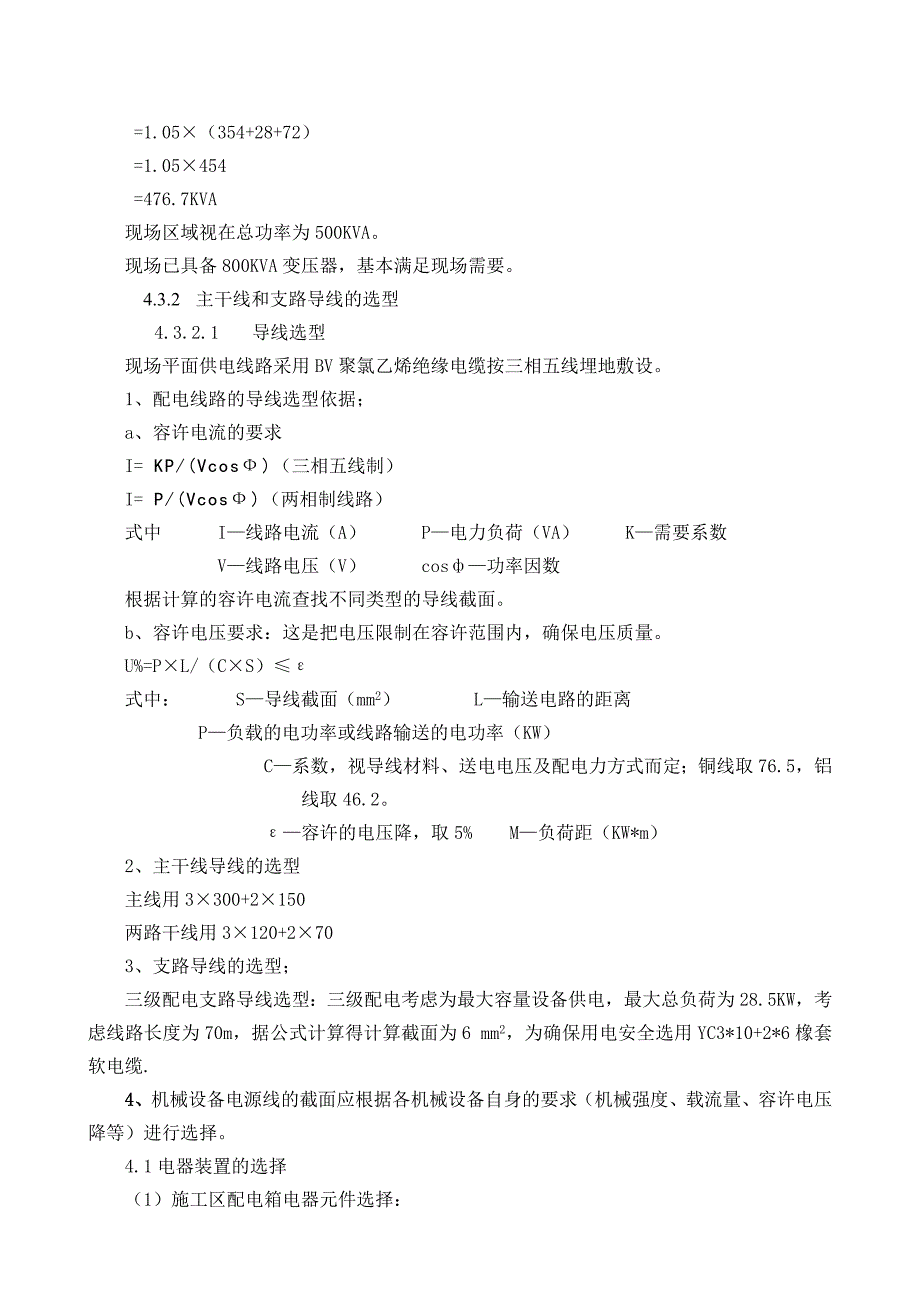

5、P3室内照明容量（KW） COS电动机的平均功率因数 K1、K2、K3需要系数，分别取0.5、0.35、0.8；具体计算如下：P=1.05（0.5602/0.85+0.3580+0.890） =1.05（354+28+72） =1.05454 =476.7KVA现场区域视在总功率为500KVA。现场已具备800KVA变压器，基本满足现场需要。4.3.2 主干线和支路导线的选型4.3.2.1 导线选型现场平面供电线路采用BV聚氯乙烯绝缘电缆按三相五线埋地敷设。1、配电线路的导线选型依据；a、容许电流的要求I= KP/(Vcos)（三相五线制）I= P/(Vcos)（两相制线路）式中 I线路电流（
6、A） P电力负荷（VA） K需要系数 V线路电压（V） cos功率因数根据计算的容许电流查找不同类型的导线截面。b、容许电压要求：这是把电压限制在容许范围内，确保电压质量。U%=PL/（CS）式中： S导线截面（mm2） L输送电路的距离P负载的电功率或线路输送的电功率（KW）C系数，视导线材料、送电电压及配电力方式而定；铜线取76.5，铝线取46.2。容许的电压降，取5% M负荷距（KW*m）2、主干线导线的选型主线用3300+2150两路干线用3120+2703、支路导线的选型；三级配电支路导线选型：三级配电考虑为最大容量设备供电，最大总负荷为28.5KW，考虑线路长度为70m，据公式计算
7、得计算截面为6 mm2，为确保用电安全选用YC3*10+2*6橡套软电缆.4、机械设备电源线的截面应根据各机械设备自身的要求（机械强度、载流量、容许电压降等）进行选择。4.1电器装置的选择（1）施工区配电箱电器元件选择：根据负荷计算表中配电箱的用电负荷进行选择：A：一级箱共计2个-设置一个JSPZ/1B型一级箱为现场使用，生活区设置一个JSPZ/1B型一级箱。都是从总电源接出。一级箱向下每套钢筋、木工加工棚及相邻两栋建筑物间设置二级箱； B、二级箱二级箱（JSP-F/5-B）根据负荷表选择：由一个HR250A的总隔离开关为主开关，由主隔离开关分配为一个100A、二个63A和三个个40A的分隔离
8、开关，再由分熔断式隔离开关配置相应的透明空气开关作为其短路和过电压保护装置。C：三级箱-从二级箱向下，每个用电设备均需配备专门的开关箱控制。其中照明金卤灯的开关箱根据负荷表计算选择HK-32/3型的熔断式的隔离开关作为其主隔离开关，再对相应的熔断式的隔离开关配置相应的DZ-15LE型漏电保护器，其整定漏电动作电流为32毫安，整定漏电动作时间为0.1S。钢筋车间中电焊机开关箱根据负荷表计算选择HK-63型的熔断式的隔离开关为其主分隔开关，再对熔断式隔离开关配置相应的DZ-15LE型的漏电保护器，其整定漏电动作电流为30毫安，整定漏电动作时间为0.1S。每台塔吊设一个专门开关箱进行控制。4.2其他
9、配电箱的电器元件选择略。4.3干线埋地放设安全注意事项及使用的要求：（1）所有导线必须是正规生产厂家的合格厂品，电缆进场必须有完整的“三证”；（2）在三相五线制低压供电网络中，干线与分支线的终端及沿每30米处，工作零线及保护零线必须做重复接地；（3）电缆放设前，应检查电缆的电压、型号、规格等是否符合设计的要求，电缆表面是否损伤，绝缘是否良好；（4）电缆进入电缆沟、隧道、建筑物、配电箱和穿入管子时，出入口应封闭，管口应封闭；（5）在电缆放设时，电缆应从盘的上端引出，应避免电缆在支架与地面摩擦拖拉；（6）电缆不宜交叉放设，并列放设的电缆，其接头盒的位置应相互错开；（7）明放电缆接头盒应使用托板（如
10、石绵板）托置，并用耐电弧隔板与其它电缆错开，托板和隔板伸出接头盒两端的长度应小于0.6米；（8）直埋电缆接头盒外面应有防止机械损伤的保护盒，盒内宜注以沥青，以防水，潮气进入盒内冻胀电缆接头；（9）电缆放设后，应及时装设标示牌。标示牌应装设在电缆终端头，电缆接头处，隧道的两端内。标志牌上应注明线路编号（并联使用的电缆，还应在标示牌上注明顺序号。标示牌上的字迹应清晰，规格应统一，耐腐蚀，挂装牢固。（10）电缆从地下引出地面，地面以上2米长一段应穿在保护管内，以防止漏电及机械损伤；（11）电缆埋设时，其表面距地面距离不宜小于.米；电缆上下应铺以软土或沙土，其厚度不得小于毫米，并应盖砖进行保护；4.4
11、施工现场安全用电管理规定（1）现场所有用电线路必须由专业持证电工进行拆接；（2）施工现场所有一、二级配电箱、盘必须由项目动力部所属专业电工进行装拆；各分包单位人员严禁私自拆接，违者以100200元的罚款；（3）现场电工及机电操作人员必须正确穿戴安全保护用品；（4）严格执行“一机、一闸、一漏、一箱”“两极保护”“三级配电”“三相五线”制；（5）必须使用合格的“三箱”，并严格执行有关部门用电制度；（6）配电箱粘贴接线系统图，做好分路标记，标明分路的电流值；（7）所有电动工具、开关、电器、插头、插座、电线、电缆、熔丝的负荷容量必须与所控制的机电设备负荷容量相适应，严禁超负荷使用；（8）所有露天使用的
12、电气设备均应有必须的防雨、防雷措施；（9）分配电箱与末级开关箱选用的两极漏电保护器的漏电动作电流和漏电动作时间合理配合，使之具有分级分段保护能力；（10）所有手持电动工具、移动电器械及潜水泵必须配置有专业的漏电保护器；（11）额定容量在5.5千瓦以上的电气设备禁止直接启动；（12）电气设备或线路有故障时，应由两名以上电工进行检修，并在相应的开关箱上悬挂“禁止合闸”的标示牌；（12）施工配电线路不得乱拉乱扯，线路不得随地走；电线电缆应绑在绝缘子上或其他绝缘的物体上，不得绑在钢管上或铁件上；（13）电气设备应定期检查其绝缘状况；每次使用前必须仔细检查其所配电缆是否破损，发现问题应立即包扎或更换；（
13、14）定期检查漏电保护器是否有效保护动作，否则立即更换；（15）照明与动力应分路设置，照明回路应配专用漏电保护器；（16）灯具悬挂高度室内应大于2.4米，室外应大于3米，并距可燃物1.0米以上；（17）手持照明灯具和潮湿环境使用的照明灯具应使用36伏安全电压供电；（18）单相及二相线路中，零线截面与相线截面相同。5 安全技术管理5.1供用电设施投入运行前，项目动力部应建立、健全用电管理机构，组织好运行、维护、操作专业班组，明确管理机构与专业班组地职责。5.2项目动力部应建立、健全供电设施地运行及维护操作规定；操作及维护人员必须学习这些操作规定，熟悉本施工现场地供电系统。5.3项目动力部必须建立
14、用电安全岗位责任制，明确各用电安全负责人。5.4用电操作及维护人员必须具备以下条件：5.4.1经医生检查无妨碍从事施工现场电气工作地病症。5.4.2掌握必要地电工知识，考试合格并取得上岗证及合格证书。5.4.3掌握触电解救法和人工呼积法。5.5施工现场地维修人员与操作人员，必须学习和熟悉规范的有关规定。5.6新参加工作的维护电工、临时及实习人员，上岗前必须经过安全教育，考试合格后在正式电工带领下，方可参加指定的电工岗位。5.7配电所值班人员应具备以下条件：5.7.1熟悉本配电所的系统。5.7.2持证上岗，掌握有关操作技术。5.7.3能认真执行本项目部制定的各种规章制度。5.8现场各种电气设施应定期进行巡检，每天巡检的情况和发现的问题应记入日记内。5.9架空线路与埋地电缆地巡视检查，每天不得少于两次。5.10施工现场供电的电气设施应经常维护，遇大雨、暴雨、冰雹、雪、雾等天气时，应加强对电气的巡视与检查；巡视与检查时，必须穿带有关劳保用品。5.11工作地点应悬挂相应地标示牌。5.12在靠近带电部分工作时，应设监护人。工作人员在工作中正常活动范围不得小于安全距离。5.13接引电源工作，必须由电工进行，并应设专人进行监护。5.14严禁非电工进行接电工作，严禁乱拉乱接电源。5.15配电室和现场的配电箱应加锁。5.16接地装置应定期检查。5
