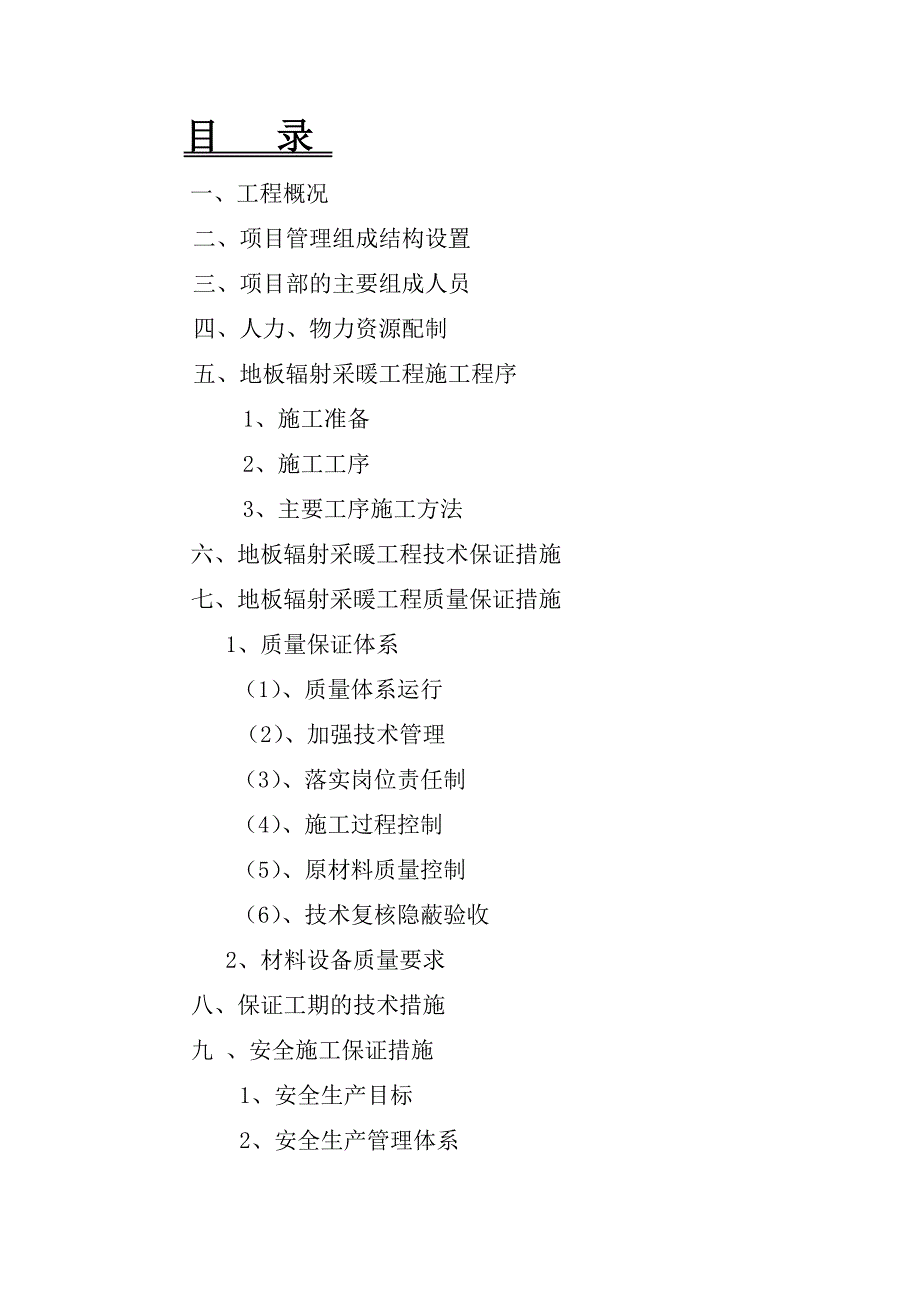

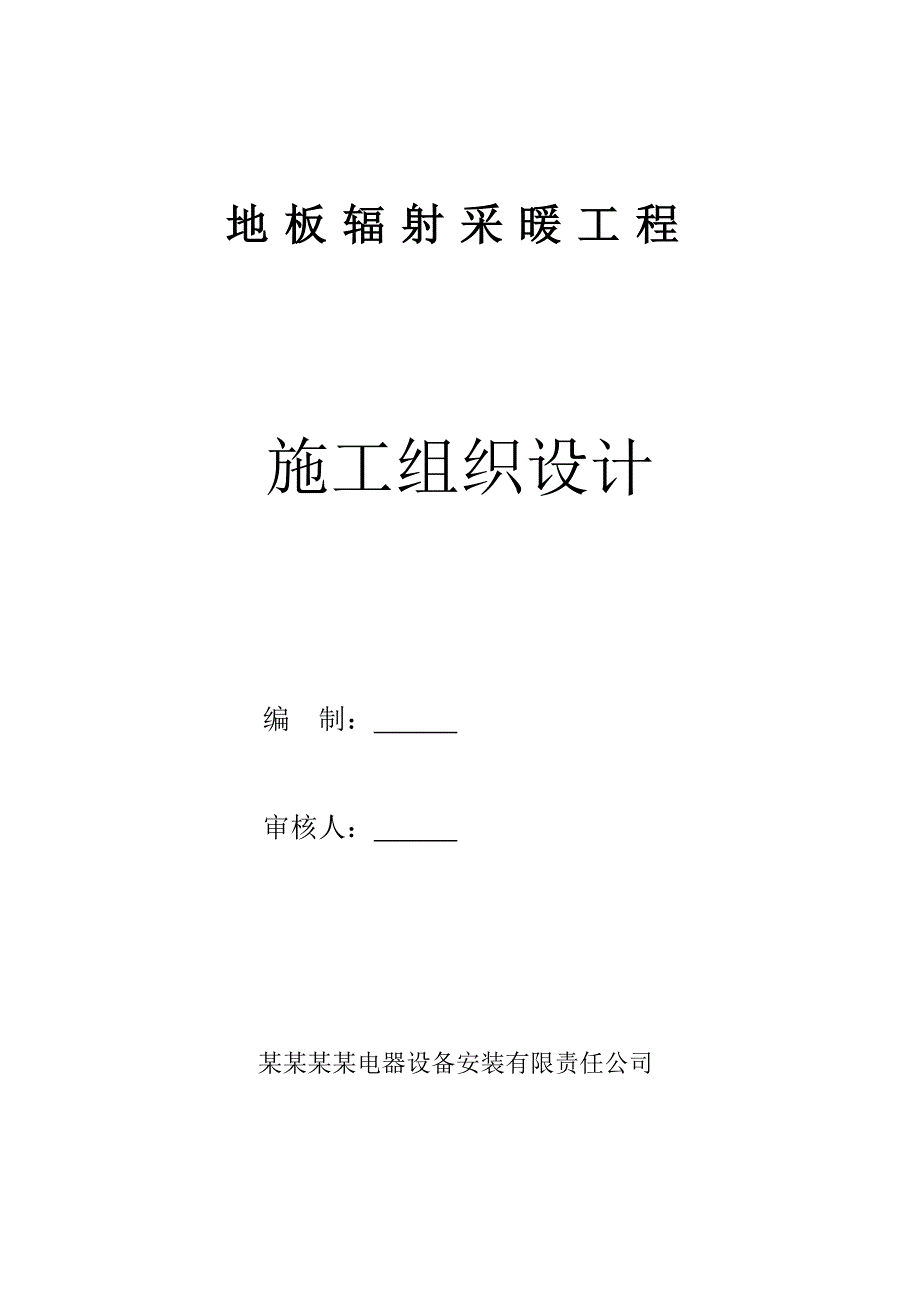

1、地板辐射采暖工程施工组织设计编 制： 审核人： 某某某某电器设备安装有限责任公司目 录 一、工程概况二、项目管理组成结构设置三、项目部的主要组成人员四、人力、物力资源配制五、地板辐射采暖工程施工程序1、施工准备2、施工工序3、主要工序施工方法六、地板辐射采暖工程技术保证措施七、地板辐射采暖工程质量保证措施 1、质量保证体系（1）、质量体系运行 （2）、加强技术管理（3）、落实岗位责任制（4）、施工过程控制（5）、原材料质量控制（6）、技术复核隐蔽验收2、材料设备质量要求八、保证工期的技术措施九 、安全施工保证措施 1、安全生产目标 2、安全生产管理体系3、安全施工管理制度4、安全管理工作5、安

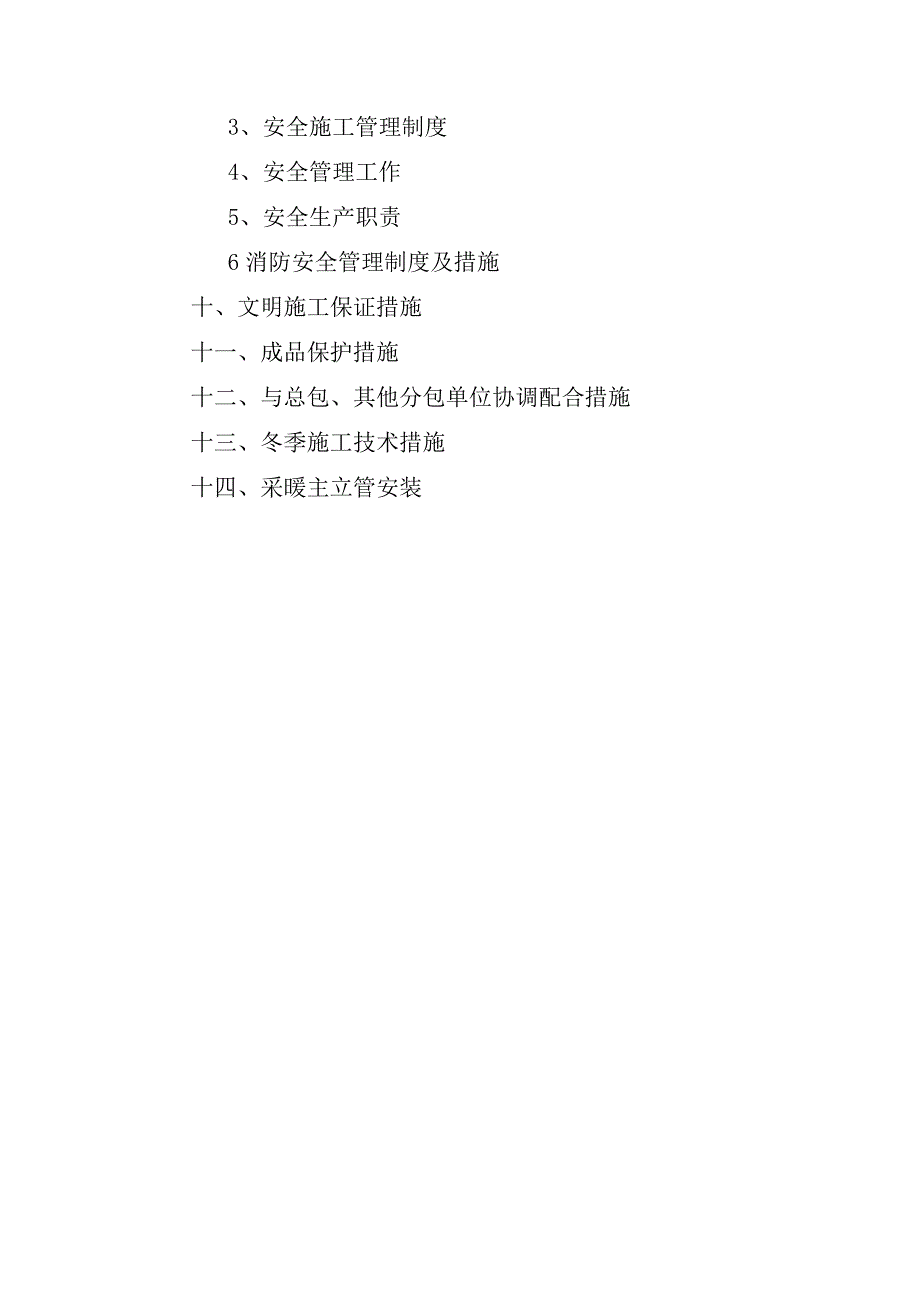

2、全生产职责6消防安全管理制度及措施十、文明施工保证措施十一、成品保护措施十二、与总包、其他分包单位协调配合措施十三、冬季施工技术措施十四、采暖主立管安装一、 工程概况本项目为航华地产L6住宅楼的地板辐射采暖工程，位于阎良区公园路北段段。地上6层，建筑面积约为3966.14。二、项目经理部组成技术部暖通工长质量安全部供应部施工班组1施工班组n现场负责人项目经理项目副经理根据本工程的特点和我公司的施工经验，项目经理部由我公司直接领导和统筹安排，并由我公司指派一名施工经验丰富的项目经理，全面组织管理本工程施工，专款专用，单项核算，统配协调解决本工程所需的劳动力、机械、材料等问题，并常驻现场统一组织协
3、调指挥，负责实施项目总承包的管理职能，另配负责安装工程的专业工长，协助项目经理工作，使土建安装紧密配合施工，确保工程顺利进行。 三、项目部的主要组成人员 项目经理： 现场负责人： 技术负责人： 资 料 员： 质量安全员： 发泡水泥工长：地暖盘管工长：豆石混凝土回填工长 ：采暖管道安装工长：四、人力、物力资源安排1、 人员安排：现场管理人员9人。暂派施工班组4个。每个班组15人。根据现场实际情况随时进行人力调配，确保工程保质按期完成。2、 施工机具：发泡水泥机1台，功率20KW；混凝土泵一台，功率22KW；搅拌机一台，功率5KW；铲车一台，试压泵2台、专用剪刀10把、扳手10把、电锤4把，气焊1
4、套，其它工具根据现场情况按需要配置。 3、 主要材料：水泥、焊接钢管、PE-Xb地暖管、塑料波纹套管、分集水器 、专用卡钉等。4、 我公司施工技术力量雄厚，具备地暖连续施工作业条件，多栋楼同时施工，我公司可加派施工班组保证在合理的工期内完成施工任务，不影响总包单位的整体进度计划安排。 五、采暖主立管安装1、施工准备（1） 技术准备： 工程开工前，有关技术人员认真熟悉图纸和有关技术文件、施工规范、工程主要材料的特点，向施工班组进行技术交底。（2） 劳动力准备：根据工程的进度安排，合理配备施工力量，以保证工程进度和工程质量，配备施工能力强，质量意识、安全意识强的工人，根据工序衔接适当调配。（3）
5、材料及工机具准备：按照施工合同划定的材料供应范围，根据施工预算和进度安排，作好采购供应，勘察现场道路，结合工序情况，确保运输畅通，采供及时，保证进度。（4） 施工过程中使用的技术资料准备：在施工过程中使用的技术资料表格，应及时准确填写，作到资料与工程进度同步进行，竣工后，按合同和技术规范编制竣工资料。五、地板辐射采暖工程施工程序1、施工准备（5） 技术准备：配备专业技术人员，负责该工程的技术管理工 作。工程开工前，认真熟悉图纸和有关技术文件、施工规范、工程主要材料的特点，向施工班组进行技术交底。（6） 劳动力准备：根据工程的进度安排，合理配备施工力量，以保证工程进度和工程质量，配备施工能力强，
6、质量意识、安全意识强的工人，根据工序衔接适当调配。（7） 材料及工机具准备：按照施工合同划定的材料供应范围，根据施工预算和进度安排，作好采购供应，勘察现场道路，结合工序情况，确保运输畅通，采供及时，保证进度。（8） 施工过程中使用的技术资料准备：在施工过程中使用的技术资料表格，应及时准确填写，作到资料与工程进度同步进行，竣工后，按合同和技术规范编制竣工资料。（9） 与其他工序的配合要求：在地板辐射采暖的施工前，要求土建地面要平整，且清扫干净、干燥。地板辐射采暖的施工，应在室内初装修之后，需进行地面施工时方能敷设。2、施工程序： 确认地面具备地暖施工条件 放线 铺设发泡水泥铺设地暖管分集水器安装
7、 水压试验 砼层回填 分集水器与采暖立管连接 调试运行 交工验收3、主要工序施工方法（1）、泡沫水泥隔热层施工 1）、放线为便于控制发泡水泥保温层和水泥砂浆填充层厚度，首先在室内墙上放出一条水平线，然后地面进行铺设发泡水泥。 2）、由于泡沫水泥在现场施工时具有很高的流动性，要在地暖铺设区域和非铺设区域之间设置分隔条。3）、楼板地面清理干净，地面无杂物、无灰尘，发泡水泥输送泵管道由各单元楼梯口引上。4）、发泡水泥保温层施工从顶层开始，由上往下施工。5）、现场制作泡沫水泥并通过输送管道传送至既定位置 。6）、用拖板将泡沫水泥隔热层按设计厚度拖平，允许误差正负5。7）、泡沫水泥隔热层凝固 5-7 天
8、。（2）、安装集分水器 1）、集分水器的安装。2）、集分水器固定于墙体。3）、集水器中心距地面应不小于 300mm。4）、为防止地面局部温度过高，加热管末端空出地面部分应设柔性套管保护。（3）、铺设加热管 1）、当分集水器安装后，即可由上往下开始铺设加热盘管。2）、铺设加热盘管并采用 U 型卡钉将加热管固定在泡沫水泥隔热层上。3）、盘管施工时按图纸设计要求进行配管，同一环路的加热管应保持水平。4）、加热管的弯曲半径不应小于管材外径的 8 倍。5）、加热管的固定点间距，直管段不应大于 700mm ，弯曲管段不应大于 350mm 。6）、填充层内的加热管不应有接头。7）、加热管穿出地板处应设柔性套
9、管保护。（4）、 中间验收 1)、地暖盘管铺设完毕后，即可进行压力试验。2)、压力试验前，检查集分水器安装是否规范。3)、加热管的安装属隐蔽工程，检查加热管安装是否符合设计要求，固定点是否牢固，加热管有无接头。4)、压力实验。试验压力为工作压力的 1.5倍，并不小于0.6Mpa。检查加热管及集分水器连接处是否渗漏。5)、豆石混凝土施工时要确保带压回填。（5）、 豆石混凝土填充层施工1）、该工程发泡水泥保温层已施工完毕，铺管进行到一定程度时，即可进行豆石混凝土填充层的施工。混凝土输送泵管道由外墙引上各户内。2）、填充层施工前，沿墙设置 10-20厚度，40高度的聚苯板作为伸缩缝，并在地面进行冲筋
10、。3）、填充层采用C15豆石混凝土，水泥标号42.5R，砂子采用粗河砂，豆石混凝土填充层厚度为40mm。4）、为了防止地面龟裂，豆石混凝土现场搅拌时，加入防龟裂剂。5）、豆石混凝土现场搅拌后，用传送泵传送到既定位置。6）、豆石混凝土泵送到既定位置后，用拖板将水泥砂浆拖平。7）、豆石混凝土拖平后，用刮杆及抹刀将水泥砂浆二次找平并压实。8）、豆石混凝土初凝后，进行第三次压抹并拉毛。9）、豆石混凝土回填完毕后，应根据室外气温情况及时进行养护，养护时间不得少于7日。（6）、竣工验收 1）、竣工验收由建设单位组织施工、设计、监理及有关部门联合进行。2）、竣工验收应具备施工图纸和设计变更文件、主要材料检测
11、报告、出厂合格证和隐蔽工程记录、中间验收记录、工程质量评定等材料。3）、水压试验:a. 水压试验前检查各连接处是否连接完整，系统有无破坏并对试压管道和构件采取有效的固定和保护措施。b. 通过集分水器缓慢注水，并将管道内空气排出。充满水后，进行水密性检查。c. 试验压力应在系统顶点工作压力加0.2Mpa，且系统顶点压力不小于0.4Mpa。d. 采用水压泵缓慢升压，升压时间不小于15分钟。e. 系统在试验压力下1小时压力降不大于0.05Mpa，然后降至工作压力的1.15倍，稳压2小时压力降不大于 0.03Mpa，各连接处不渗不漏。f. 稳压1小时后，补充压力至规定试验压力值，15分钟内压力降不大于
12、0.05Mpa为合格。4）、签署竣工验收记录，立卷归档。（7）、面层的施工低温热水地面辐射供暖装饰地面宜采用以下材料：（1）、 水泥砂浆、混凝土地面；（2）、 磁砖、大理石、花岗岩等石材地面；（3）、 符合国家标准的复合木地板、实木复合地板及耐热实木地板。面层施工前应确定填充层是否达到面层需要的干燥度后才可施工。面层施工，除应符合土建施工设计图纸的各项要求外，尚应符合以下规定： 施工面层时，不得剔、凿、割、钻和钉填充层，不得向填充层内楔入任何物件； 面层的施工，必须在填充层达到要求强度后才能进行； 面层（石材、面砖）在与内外墙、柱等交接处，应留8mm宽伸缩缝（最后以踢脚遮挡）；木地板铺设时，应
13、留14mm伸缩缝。以木地板作为面层时，木材必须经过干燥处理，且应在填充层和找平层完全干燥后，才能进行地板粘贴。卫生间施工卫生间应做两层隔离层（两层防水）卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域。六、地板辐射采暖工程技术保证措施1、地板辐射采暖区域，地面应平整干净，无凹凸不平现象，无落灰、砂石、钢筋等其它杂物，地面特别要求无油漆等化学物质污染。2、根据施工图设计位置，安装阀门、分集水器，并固定牢固。3、分集水器的安装应与该户型的管道回路相匹配。4、保温层用35mm厚的发泡水泥，边墙处设置保温带。5、保温层铺完后，按地暖管线的敷设间距，定位弹线。然后，在其上铺设地暖管。6、按照弹线位置敷设地暖管，并用扎带固定之。直线段，扎带间距为500mm，扎带的规格必须与管道相匹配，并扎紧。7、连接地暖管与分集水管，连接要紧固、牢靠。8、按设计要求的压力和地暖规范相关规定，作水压试验。试压合格后，做好水压试验记录，并经监理（业主代表）签字确认。9、在试验压力状态下填充垫层。 填充时，必须做好产品保护。卸料时，也不应有尖锐之处接触管道，确保管道不受任何局部外力，严禁践踏、重压。10、房间
