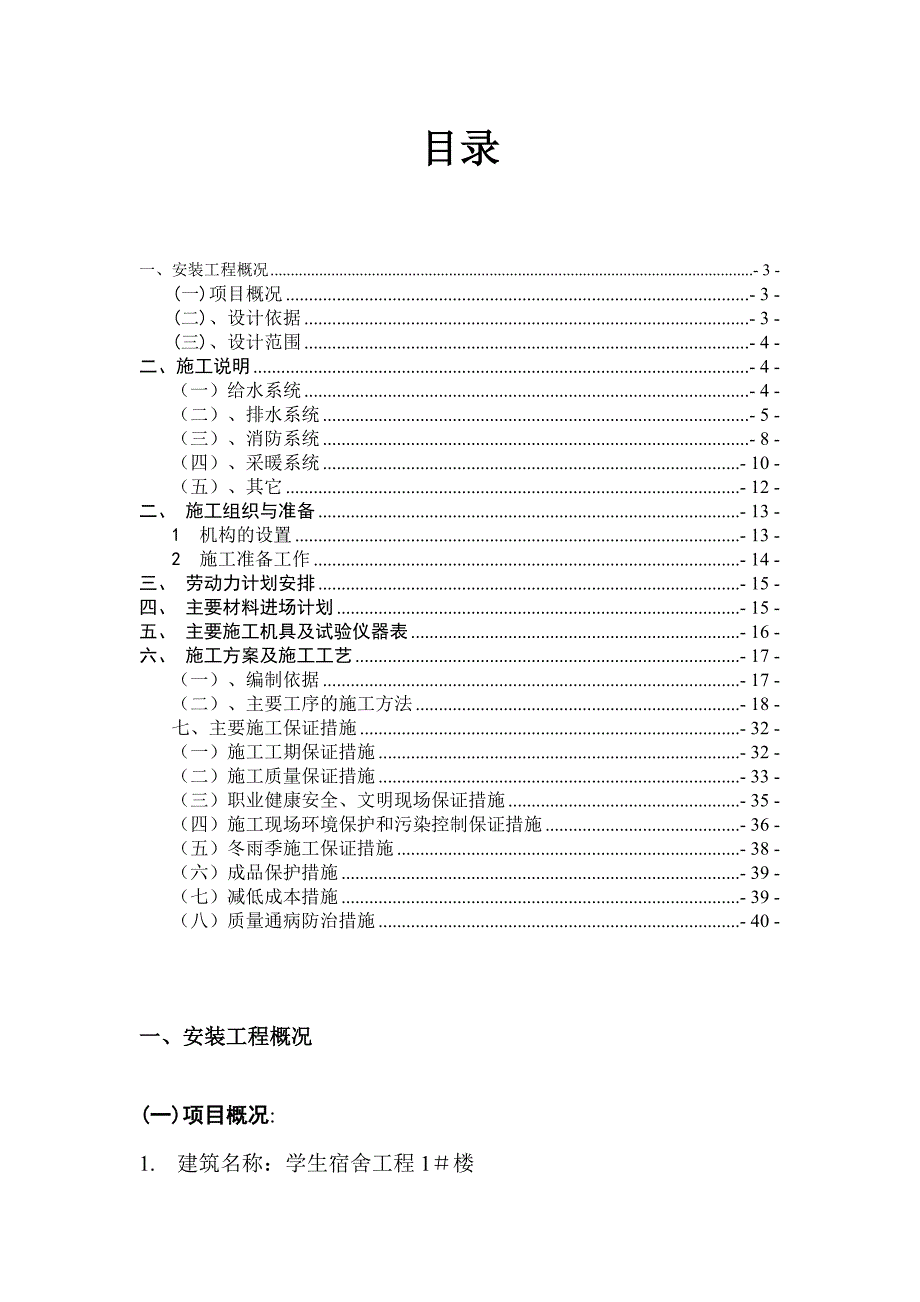

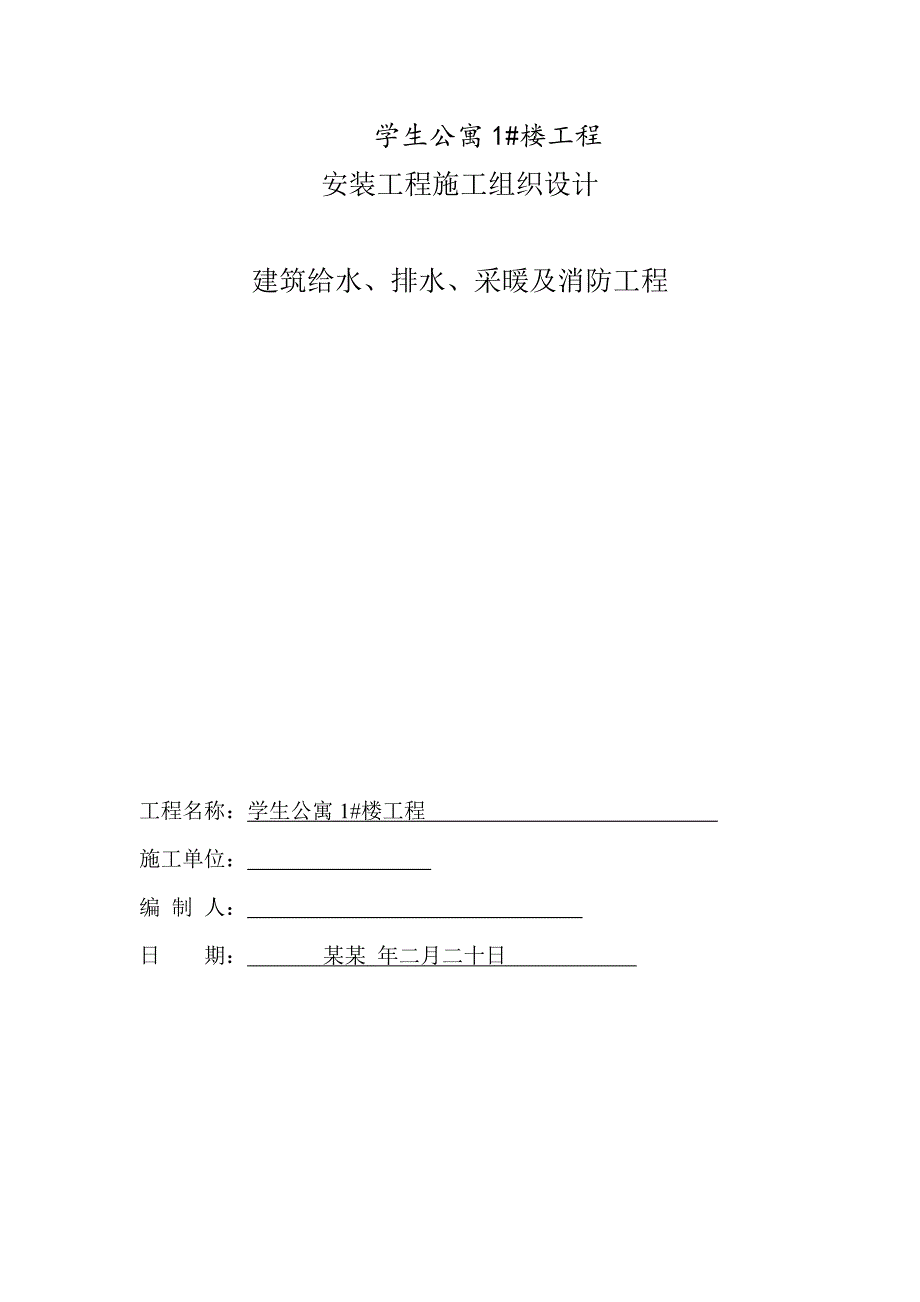

1、 学生公寓1#楼工程安装工程施工组织设计建筑给水、排水、采暖及消防工程工程名称：学生公寓1#楼工程 施工单位： 编 制 人： 日 期： 某某 年二月二十日 目录一、安装工程概况- 3 -(一)项目概况- 3 -(二)、设计依据- 3 -(三)、设计范围- 4 -二、施工说明- 4 -（一）给水系统- 4 -（二）、排水系统- 5 -（三）、消防系统- 8 -（四）、采暖系统- 10 -（五）、其它- 12 -二、 施工组织与准备- 13 -1 机构的设置- 13 -2 施工准备工作- 14 -三、 劳动力计划安排- 15 -四、 主要材料进场计划- 15 -五、 主要施工机具及试验仪器表- 1

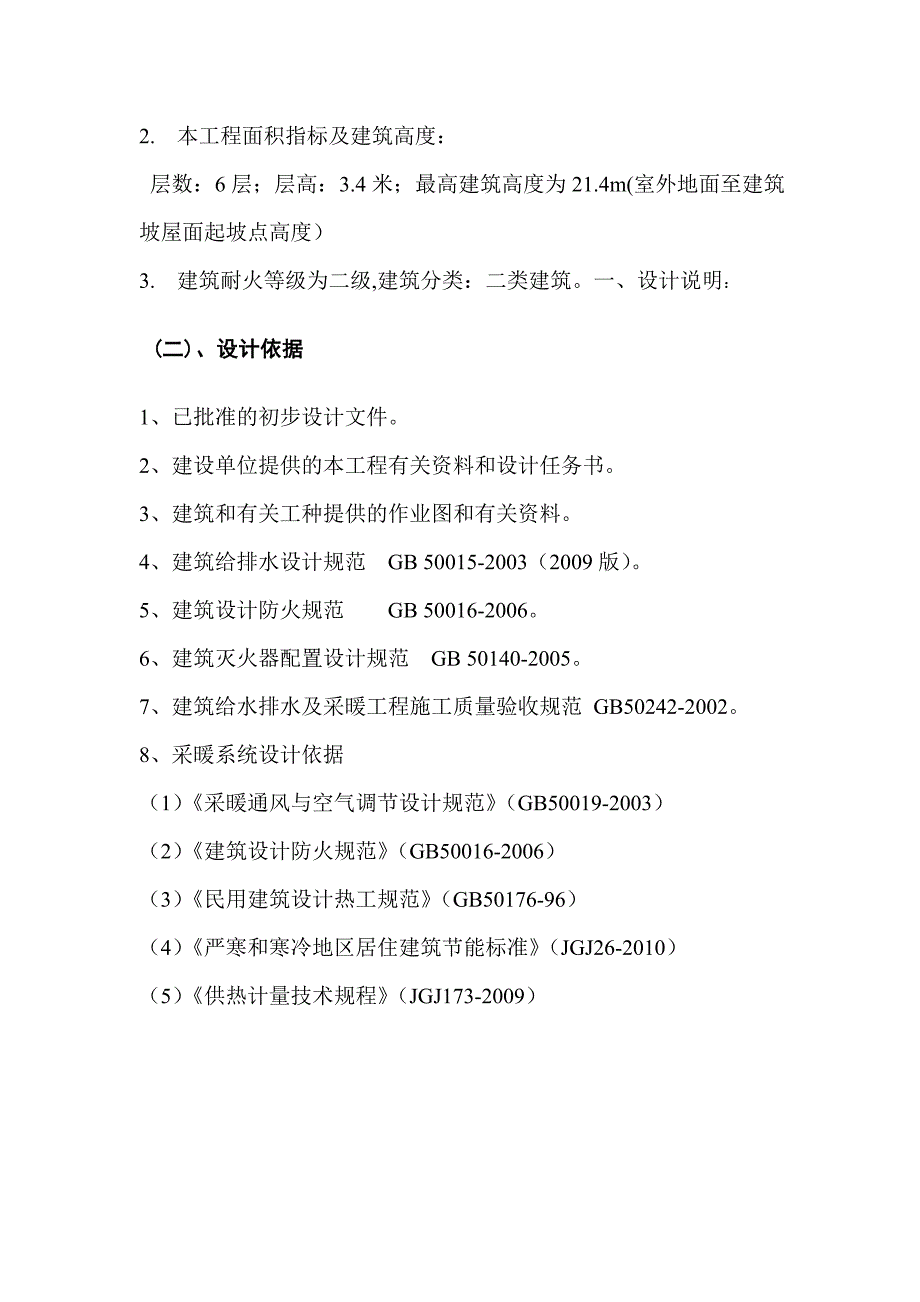

2、6 -六、 施工方案及施工工艺- 17 -（一）、编制依据- 17 -（二）、主要工序的施工方法- 18 -七、主要施工保证措施- 32 -（一）施工工期保证措施- 32 -（二）施工质量保证措施- 33 -（三）职业健康安全、文明现场保证措施- 35 -（四）施工现场环境保护和污染控制保证措施- 36 -（五）冬雨季施工保证措施- 38 -（六）成品保护措施- 39 -（七）减低成本措施- 39 -（八）质量通病防治措施- 40 -一、安装工程概况(一)项目概况:1. 建筑名称：学生宿舍工程1楼2. 本工程面积指标及建筑高度： 层数：6层；层高：3.4米；最高建筑高度为21.4m(室外地面至
3、建筑坡屋面起坡点高度）3. 建筑耐火等级为二级,建筑分类：二类建筑。一、设计说明： (二)、设计依据1、已批准的初步设计文件。 2、建设单位提供的本工程有关资料和设计任务书。3、建筑和有关工种提供的作业图和有关资料。4、建筑给排水设计规范 GB 50015-2003（2009版）。5、建筑设计防火规范 GB 50016-2006。6、建筑灭火器配置设计规范 GB 50140-2005。7、建筑给水排水及采暖工程施工质量验收规范 GB50242-2002。8、采暖系统设计依据（1）采暖通风与空气调节设计规范（GB50019-2003）（2）建筑设计防火规范（GB50016-2006）（3）民用建
4、筑设计热工规范（GB50176-96）（4）严寒和寒冷地区居住建筑节能标准（JGJ26-2010）（5）供热计量技术规程（JGJ173-2009） (三)、设计范围1、本设计范围包括所有建筑单体内的给水、排水、消防、采暖等管道系统。2、本工程建筑室外的给水、排水、室外消火栓管道系统由甲方另行委托设计。3、屋面雨水的设计重现期取5年，设计暴雨强度公式为：Q=469(1+0.7lgP)/t （L/S10 m ），屋面雨水排水管道的设计降雨历时按5min计。二、施工说明：（一）给水系统1、系统说明1)、本工程由市政管网直接供水，市政给水管网供水压力为大于0.45MPa。2)、各单体生活给水入户管在室
5、外阀门井内安装可调式减压阀，阀后压力0.36MPa。3)、本工程最高日用水量为260m/d；最大小时用水量32m/h。 2、管材生活给水管：给水管道采用PPR管,热熔连接,工作压力大于1.0Mpa。 3、阀门给水管道上的阀门小于DN50采用J11T-10型截止阀.大于DN50采Z41T-10型闸阀。4、管道敷设给水立管穿楼板时，应设套管。安装在楼板内的套管,其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。5、管道支架1)、管道支架或管卡应固定梁中侧面，板下或承重结构上。2）、
6、立管每层装一管卡，安装高度为距地面1.51.8m。6、管道试压：给水管道的管道试验压力为0.8Mpa。观察接头部位不应有渗漏水现象，10分钟内压力降不得超过0.02Mpa。水压试验步骤按建筑给水排水及采暖工程施工质量验收规范GB50242-2002之规定进行。（二）、排水系统1、生活污水及雨水系统：1)、本工程污、废水采用合流制。室内污废水重力自流排入室外污水管。2)、屋面及顶层开阳台雨水采用外排水，详见建筑专业。2、管材及附件1）、排水管均采用白色硬聚氯乙烯UPVC塑料管及管件，粘接;出户管采用柔性接口机制排水铸铁管。2）、卫生间地漏采用防返溢地漏，箅子均为镀铬制品，地漏水封高度不小于50m
7、m。地漏箅子表面应低于该处地面510mm。厨房、浴室采用带网框不带存水弯的地漏，下接P型存水弯,水封高度不小于50mm。3）、地面清扫口采用塑料品，清扫口表面与地面平。4）、屋面采用87型雨水斗。 3、卫生洁具1）、本工程所用卫生洁具均采用陶瓷制品，颜色由业主和装修设计确定。 2）、公共卫生间采用自闭式冲洗阀蹲式大便器、自闭式冲洗阀小便器、台式洗手盆。 3）、卫生洁具给水及排水五金配件应采用建设部推荐的与卫生洁具配套的节水型。4）、所有卫生洁具，其排水存水弯水封高度不小于50mm。5）、全部给水配件均采用节水型产品，不得采用淘汰产品。4、管道敷设1）、管道施工排水管穿楼板应预留孔洞，孔洞比管道
8、大2号，管道安装完后应填塞密封膏封闭严密，立管周围应设高出楼板面设计标高20mm，宽度大于或等于30mm的的阻水圈。2）、管道坡度排水管道除图中注明者外，均按标准坡度安装。5、管道支架：1)、管道支架或管卡应固定梁中侧面，板下或承重结构上。2）、立管每层装一管卡，安装高度为距地面1.51.8m。3）、排水管上的吊钩或卡箍应固定在承重结构上，固定件间距：横管不得大于2m，立管不得大于3m。层高小于或等于4m，立管中部可安一个固定件。6、排水立管每层设一伸缩节，横支管至立管的直线管段超过2m时，横支管上设伸缩节，伸缩节之间的最大间距不得超过4m，并应靠近水流汇合配件。伸缩节承口应逆水流方向。7、管
9、道连接：1)、污水横管与横管的连接，不得采用正三通和正四通。2)、污水立管偏置时，应采用乙字管或2个45弯头。3)、污水立管与横管及排出管连接时采用2个45弯头，且立管底部弯管处应设支墩。8、管道试验：1）、污水管应按建筑给水排水及采暖工程施工质量验收规范GB50242-2002的要求做通球试验。2）、污、废水管注水高度为一层楼，30分钟内液面不下降为合格。隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生洁具的上边缘或底层地面高度，满水15分钟水面下降后在满水5分钟，液面不下降，管道及接口无渗漏为合格。（三）、消防系统：1、系统说明：1)、本工程消防用水由市政管网直接供水
10、，宿舍区内室外消防管网成环状布置，并由东侧海大规划路和西侧规划路分别引进一路水源。2)、本工程为学生宿舍及食堂，按最大建筑物进行消防给水设计。室内消火栓用水量为15L/s。室外火栓用水量为30L/s。3)、待厨房装修后，在其烹饪操作间的排油烟罩及其烹饪部位设置自动灭火装置，且在燃气或燃油管道上设置紧急事故自动切断装置。4)、消防栓箱为SG24A65-J型,安装方法见L03S004.箱内配DN65的消火栓一个，DN65、长25m衬胶水龙带1条，DN19水枪1支,成套产品.订货时取消电器部分.5)、消防栓箱的进水方向均为下进水，栓口中心距地面1.1m。6）、灭火器:宿舍和厨房为A类火灾,按严重危险
11、级配置灭火器。灭火器设在灭火器箱内。每个配置点设置2具MF/ABC5（5公斤）手提式磷酸铵盐干粉灭火器。配置位置详各层平面图。2、管材：消防管道：消防管采用PP-S钢套一体消防专用钢塑复合管,DN80卡箍连接。3、阀门及附件：消火栓管道上的阀门采用工作压力不小于1.0Mpa有明显起闭标志的蝶阀。 4、管道敷设：1）、立管穿楼板时，应设套管。安装在楼板内的套管,其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。2）、消防给水管均按0.002的坡度坡向立管或泄水装置。5、管道支架：
12、1)、管道支架或管卡应固定梁中侧面，板下或承重结构上。2)、钢管水平安装支架间距，按建筑给水排水及采暖工程施工质量验收规范GB50242-2002之规定施工。3)、立管每层装一管卡，安装高度为距地面1.51.8m。6、水压试验：消火栓给水管道的试验压力为1.4MPa，保持2小时无明显渗漏为合格。水压试验的试验压力表应位于系统或试验部分的最低部位。7、消防给水管道冲洗： 1)、室内消火栓给水系统在与室外给水管连接前，必须将室外给水管冲洗干净，其冲洗强度应达到消防时最大设计流量. 2)、室内消火栓系统在交付使用前，必须冲洗干净，其冲洗强度应达到消防时的最大设计流量。8、装修时应将消火栓做明显的标志
13、,不得封包隐蔽。（四）、采暖系统1、系统说明1）、采暖设计计算参数：冬季室外计算温度：tw=-6室内冬季计算温度：宿舍：tn=18 值班室：tn=18 走廊：tn=18卫生间：tn=162）、采暖系统设计：、采暖系统热源为校区换热站提供的供水温度为95，回水温度为70的热水。换热站结合外网另行设计。、采暖系统为：上供下回单管跨越式散热器采暖系统。、室外采暖管道采用直埋敷设。、系统负荷及阻力情况： R1采暖系统：Q=42.92KW，P=11431PaR2采暖系统：Q=37.32KW，P=10842Pa、系统循环方式采用机械循环。采暖的运行方式采用连续供热的方式。、建筑物供热入口装置放置于一层楼梯
14、踏步下专用计量小室内，详见省标L02N907-14。热力入口装置相同管径的静态水力平衡阀和额定流量为2.0m/h，压差10Kpa的压差自立式平衡阀。热量表选用额定流量为2.0m/h，承压等级10KPa，过滤等级及直管长度要求等安装条件满足选用热表的相关要求。、散热器采用内腔无砂质铸铁柱翼650型散热器，型号为WSTZY3-5-8。标准散热量为115W/片。散热器要求承压0.8MPa。3）、采暖节能设计：、每系统总入口处设置总热量表及平衡阀。、系统入口处设水过滤器及锁闭阀。、每组散热器上军设置自动温控三通调节阀及散热器排气阀。、采暖散热器外表涂非金属涂料。、系统最高点采用性能可靠的自动排气阀，型号为E121。、采暖设计总热符合为80.24Kw，热负荷指标为17. 89W/m2，满足总体节能65的目标要求。各采暖并联支路循环阻力差小于15%。2、管道施工： 1、管材：室外埋地采暖管道材料采用无缝钢管，公称压力为1.6MPa；焊接。管道井内及室内明装采暖管道材料采用热镀锌钢管，公称压力为1.6MPa；丝接。 2、本设计所注管道标高均为管底标高。户内系统所注标高为结构层标高。 3、所有采暖管道在穿墙、穿楼板时均应设套管，作法详见省标L07N903。
