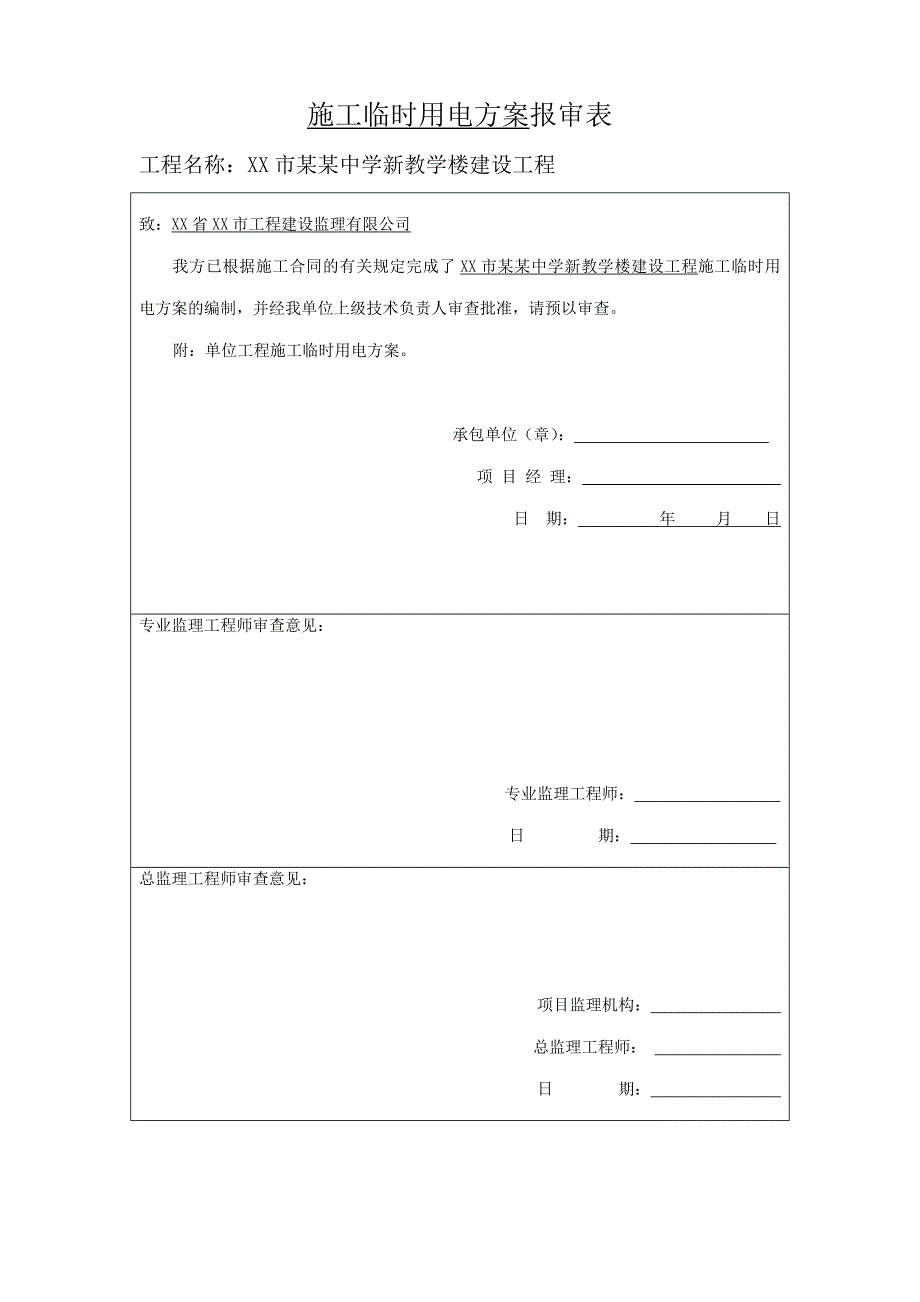

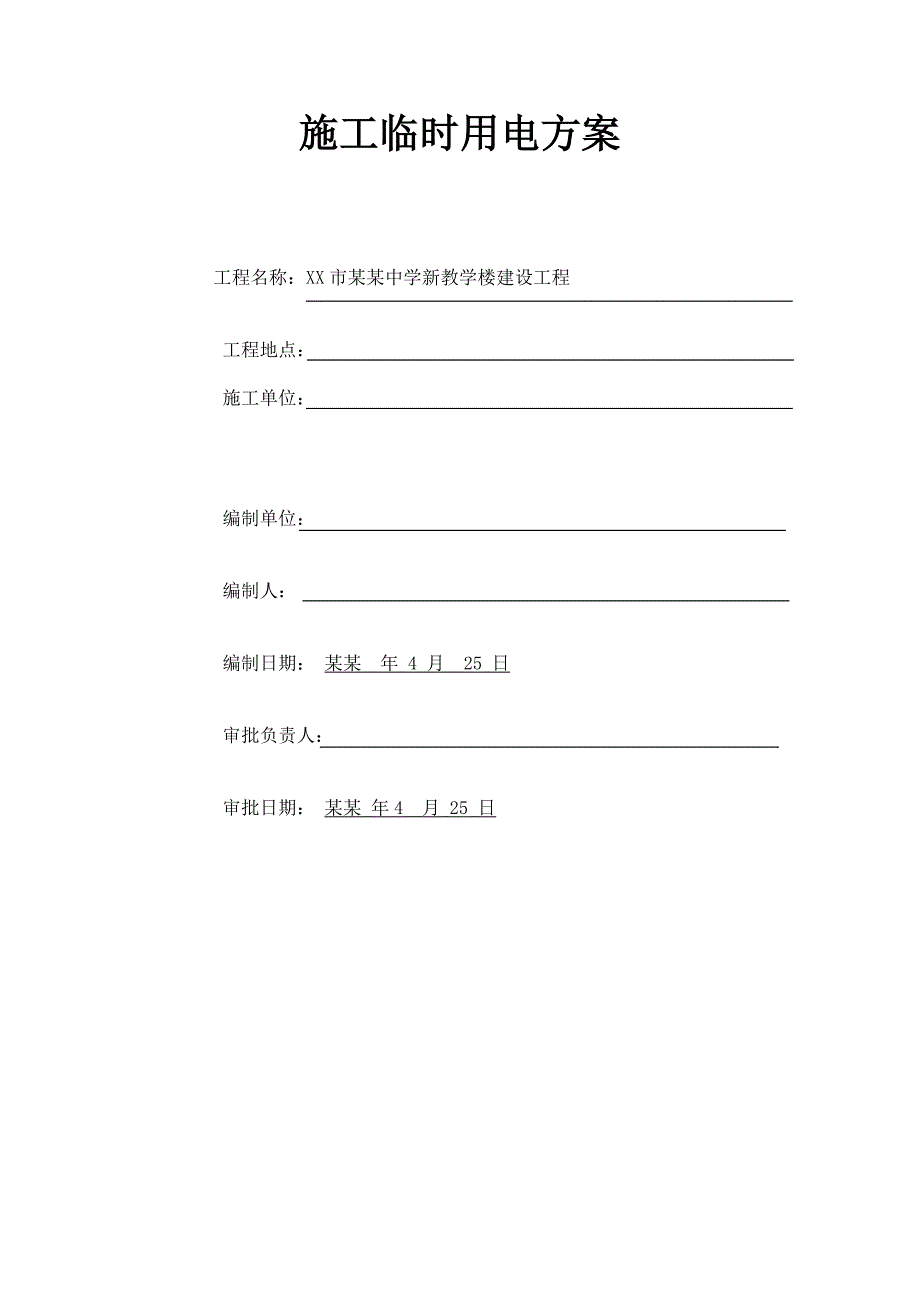

1、施工临时用电方案报审表工程名称：XX市某某中学新教学楼建设工程 致：XX省XX市工程建设监理有限公司我方已根据施工合同的有关规定完成了XX市某某中学新教学楼建设工程施工临时用电方案的编制，并经我单位上级技术负责人审查批准，请预以审查。附：单位工程施工临时用电方案。 承包单位（章）： 项 目 经 理： 日 期： 年 月 日专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审查意见： 项目监理机构： 总监理工程师： 日 期： 施工临时用电方案工程名称：XX市某某中学新教学楼建设工程工程地点： 施工单位： 编制单位： 编制人： 编制日期： 某某 年 4 月 25 日审批负责人： 审批

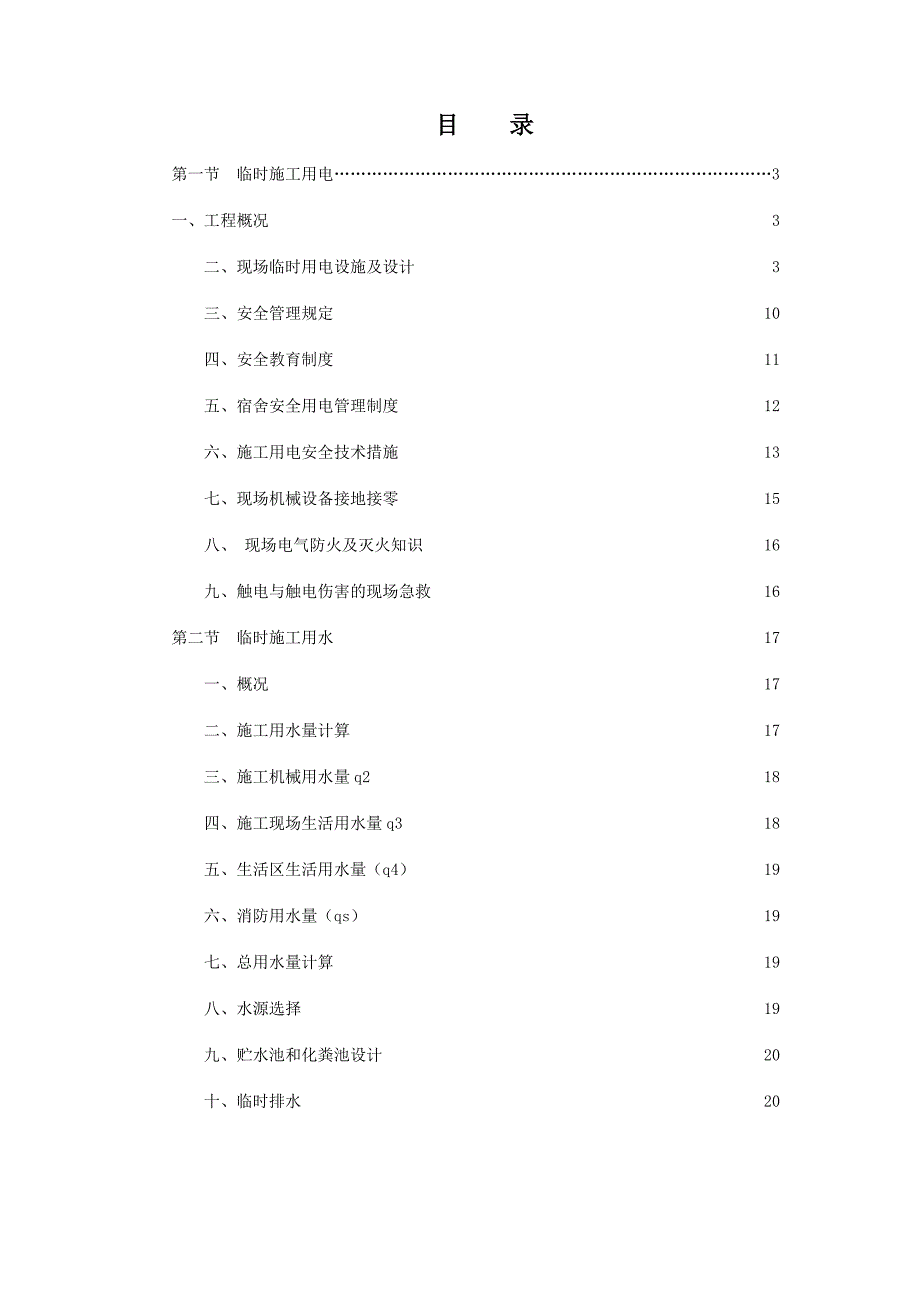

2、日期： 某某 年4 月 25 日目录第一节 临时施工用电3 一、工程概况3二、现场临时用电设施及设计3三、安全管理规定10四、安全教育制度11五、宿舍安全用电管理制度12六、施工用电安全技术措施13七、现场机械设备接地接零15八、 现场电气防火及灭火知识16九、触电与触电伤害的现场急救16第二节 临时施工用水17一、概况17二、施工用水量计算17三、施工机械用水量q218四、施工现场生活用水量q318五、生活区生活用水量（q4）19六、消防用水量（qs）19七、总用水量计算19八、水源选择19九、贮水池和化粪池设计20十、临时排水20第一节 临时施工用电一、工程概况本工程位于XX市街口街教育路
3、23号。建设内容为XX市某某中学新教学楼建设工程；本工程总面积10783.90，6层框架剪力墙结构，檐口标高为23.8米。二、现场临时用电设施及设计现场临时供电按工业与民用供电系统设计规范和施工现场临时用电安全技术规范设计并组织施工,供配电采用TN- S接零保护系统,按三级配电两级保护设计施工,PE线与N线严格分开使用。接地电阻不大于4，施工现场所有防雷装置冲击接地电阻不大于10。开关箱内漏电保护器额定漏电动作电流不大于30MA，额定漏电动作时间不大于0.1s。2.1 编制目的 工程 将开始施工,为了提供主体施工过程及后期机电安装、装修工程用电，特编制此方案。此用电方案对土建、安装、装修等整个
4、施工过程用电进行整体规划，充分考虑了各施工阶段用电机电机具的用电量，能够满足整个施工过程的用电要求。2.2 现场变压器容量 各个施工区接学校各自临近的配电房变压器，并选择合适容量。2.3 主要用电机具负荷 主要用电机具负荷表用电设备名称数量(台)型号及技术数据合计功率(KW)搅拌机25.5380 11交流电焊机213.5KW 380V27钢筋切断机1QJ32-13KW 380V3钢筋弯曲机1GW40 4KW 380V4钢筋拉直机110380V10提升机1 7.5KW 380V 7.5木工园盘锯2MJ104 3KW 380V6插入式振动器2JA221-2 2.2KW 380V4.4潜水泵21.5
5、KW 380V3生活及办公区用电11222012预留用电113801合计：89KW 2.4 供电方案1、 现场采用380V低压供电，设总配电箱一个，采用TN-S系统供电。2、 根据施工现场用电设备布置情况，采用电线杆架设，布置及线路走向参见临时配电现场平面图。漏电保护器的接线方法如下（1为工作接地，2为重复接地）12MFQ212MFQ2L1L2L3NPEL1L2L3NPE供电系统严格执行TNS接零保护系统，系统图如下：工作接地重复接地用电机具T N - S 系 统 示 意L1 L2 L3 N DE重复接地2-4重复接地12MFQ2L1 L2 L3 N PE 供电线路选用五芯电线电缆，供电系统做
6、到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下： 二级分电箱 未端开关箱 一级分电箱未端开关箱 三级分电箱配电示意图 一级分电箱 二级分电箱2.5未端开关箱设计方案 1、开关箱断路器、插座容量选择 施工层主要用电机具为： 电焊机 BX1500 2台 13.5KW/台BX 1 500型电焊机计算电流为:根据公式 P=UIcos I=P/1.72Ucos 13500/1.732*380*0.68=30.2(A)根据以上电流计算,末端开关箱应为如下设计方案: 开关箱总断路器容量为60A,漏电断路器容量为60A,外插式插座断路器容量为20A。外插式插座
7、为25A。系统图如下：DZ47-60DZ47LE-60DZ47-25DZ47-25DZ47-252.6二级分配电箱设计方案二级分配电箱总空气开关为200A,一条100A三相回路,三条15A单相回路,三个25A三相外持式插座,三个子15A单相外插式插座：400500700400配 电 箱500700DZ-200ADZ-100ADZ-25ADZ-25ADZ-15DZ-15ADZLE-100ADZLE-20ADZLE-60ADZ-25A2.7一级分配电箱设计方案DZ-250ADZ-100ADZ-200ADZLE-200ADZLE-100A 一级分配电箱总空气开关为250A,1条200A回路，1条10
8、0A回路。系统图如下：2.9 电缆线路架设电缆架设时,不得有过度弯曲,并不得有机械损伤,在电缆终端头附近留有备用长度,配电箱内电缆接头采有干包式电缆终端头。末端开关箱电源线选用YX3*16+2*6五世橡套软电缆，二级分本电箱电源线选用YX3*35+2*16橡套五芯软电缆，一级分配电箱选用VV4*50+1*25电力电缆。三、安全管理规定3.1工程施工临时用电采用TN-S系统,电缆采用五芯电缆,整个供电系统遵循“三级配电、两级保护”。3.2 现场用电执行施工现场临时用电安全技术落后规范（JGJ4688）规定，并满足建筑施工安全检查标准（JGJ5999）要求。3.3 供电线路应由专业电工定期巡视检查
9、，并做好检查记录。3.4 配电箱由专人负责管理及维修。3.5 现场施工机具要做到“一机、一闸、一漏、一箱、”，非专业施工人员不准随便触摸施工用电机具。3.6 现场施工人员未经允许不得随意拖、接临时有电线路，更不能随意拆除接地保护线。3.7 施工前检查供、用电设备是否正常，用电机具不允许“带病”工作，并做好检查记录。3.8 严禁使用损坏的插头、插座及绝缘老化的电缆电线。3.9 移动式临时配箱应距地600mm以上。3.10 配电箱附近不能堆放易燃易爆物品，配电箱应放置在干燥地段，并且周围要有足够的操作场地。3.11照明线路及灯具安装高度低于2.4m应采用36V安全电压,手持照明灯具应采用一句话来说
10、36V及以下安全电压。3.12低压配电的操作顺序如下，送电顺序：总配电箱 分配电箱 开关箱；停电顺序相反。3.13 一级分配电箱至总箱的供电线路由项目经理部统一配置,二级分配是箱至末端开关箱的供电线路由各施工队配置。3.14 施工现场的临时用电状况如处于动态变化,特别是在第三用电就是临时的,配电箱到开关箱的电源线,不准乱拖乱拉及电源线无限接长,现场用电人员安全;准确使用电气设备的知识缺乏,有意无意损坏电气设备的情况很普遍,所以确定巡回检查制度委必要，并做好记录。3.16 施工现场临时用电一级二级线路也应早中晚各巡查一次及时发现问题及时处理,将诱发用电安全事故的隐患消灭在萌芽状态,确保用电安全。
11、3.17 施工现场临时用电,在现场出现恶劣自然环境之后必须进行全面细致的检查，防止发生漏电事故。四、安全教育制度：对现场专职电工必须进行上岗前安全教育，同时电工必须持电工上岗证方可上岗操作。对进行施工现场的操作工人进行用电安全教育，并由电工与各班组签订安全用电责任书，未经用电安全教育的工人不允许上岗操作。现场安全员，要定期对操作工人进行用电安全教育。临时用电管理组织机构焦春军 杨明宝朱敬就 施工队专职电工 施工队专职电工 施工队专职电工施工队专职电工 是期 临时用电管理组织机构 五、宿舍安全用电管理制度目前，建筑队伍中使用大量外来民工，这些工人整天吃住在工地，晚上有时还要加班，他们往往乱接电源线，有时在宿舍烧水做饭，私自使用电加热器，这些乱接电源的现象很容易引发事故，所以对宿舍用电安全管理作如下规定。（1）宿舍中除照明线路外一般不设插座，如须设插座应由各工种班长提出书面要求由项目经理审批后安排电工接线，其他人员不能私自接线，如发现有私自接线者发现一次罚款200元,并拆除么接电线，发现两次接线者，将由现场电工和安全书面提出申请予以除名。（2）宿舍中的电线、电灯、开关由各暂住小队自行保管、保护，如有损坏若发现一次罚款200元（电灯泡自然损耗除外）。（3）宿舍中的电线、灯具不能悬挂物品，发现者一次罚款50元。（4）宿舍内严禁使用电炉及其它类似用电器具，发现后除没收外，
