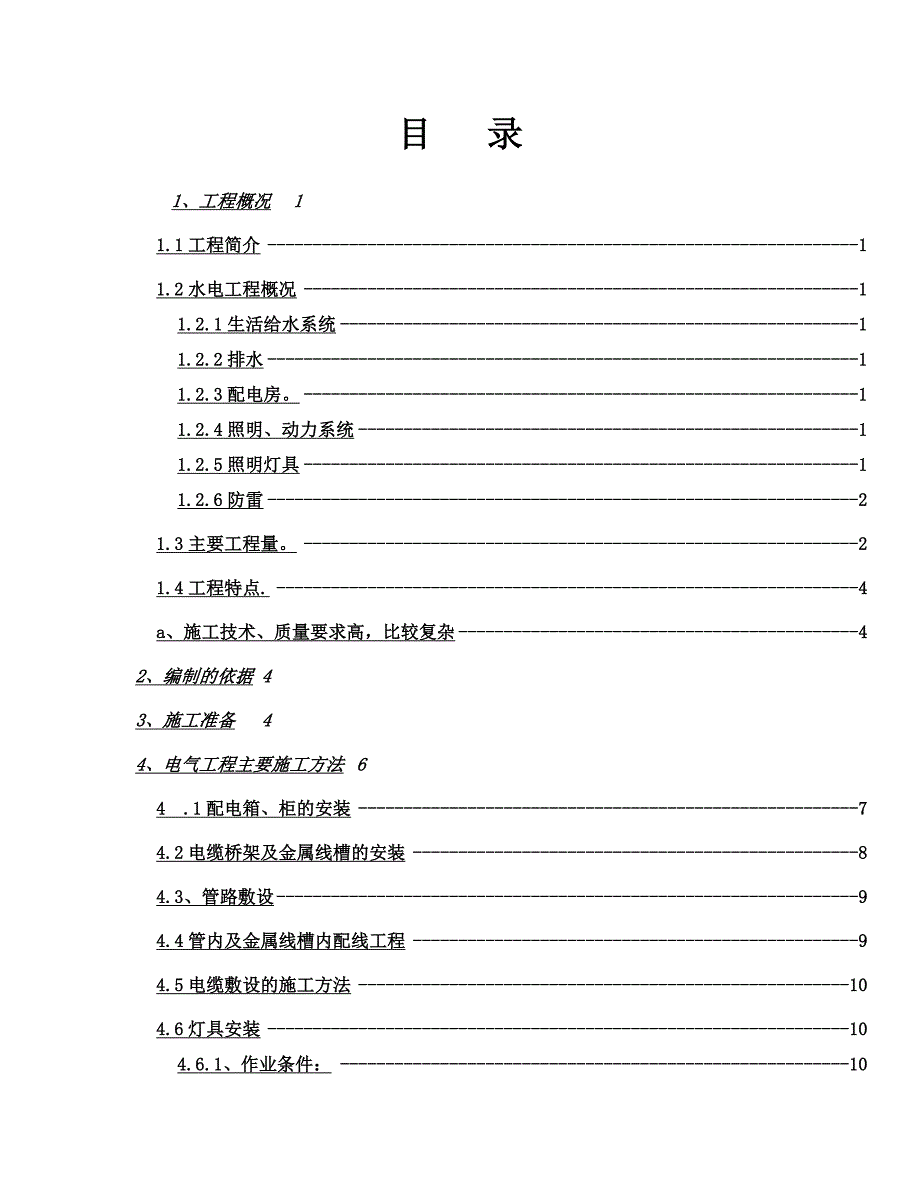

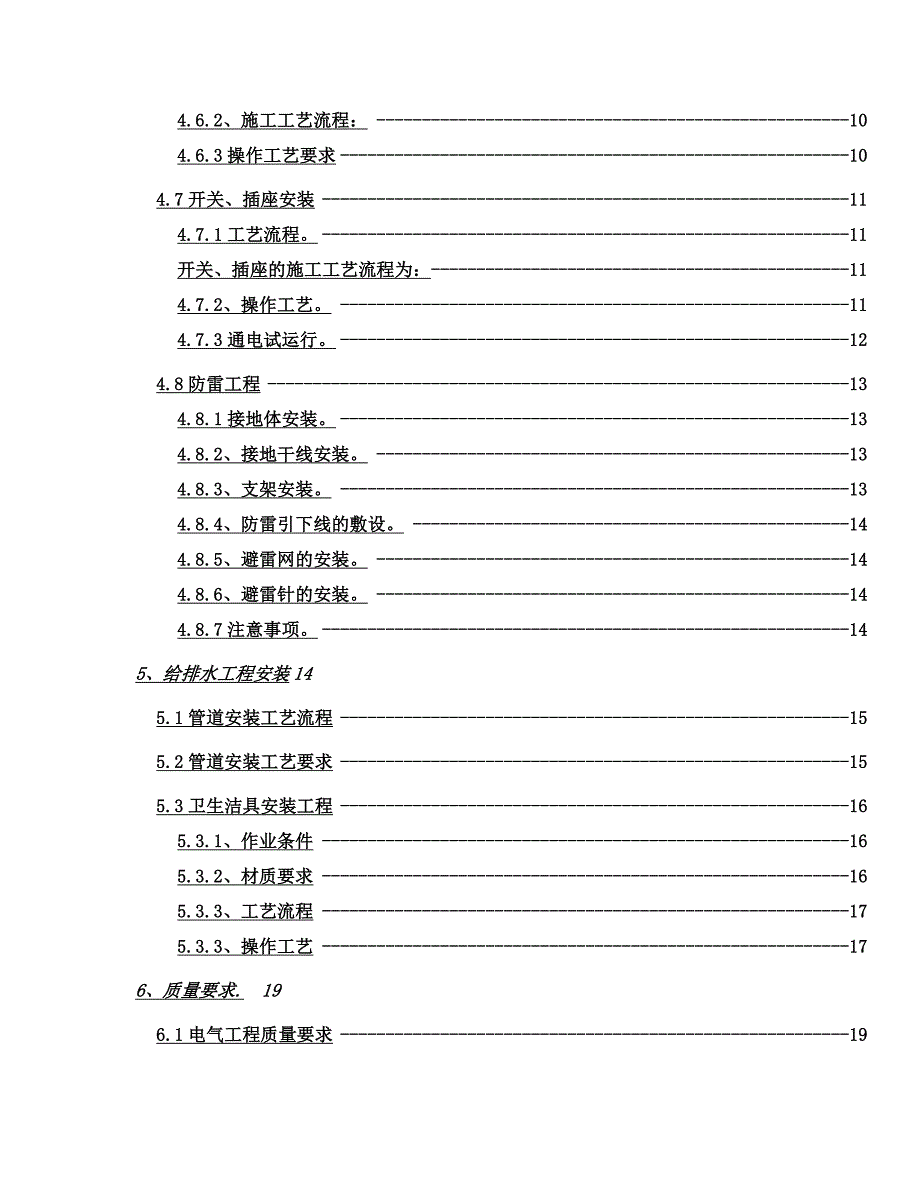

1、目 录1、工程概况11.1工程简介11.2水电工程概况11.2.1生活给水系统11.2.2排水11.2.3配电房。11.2.4照明、动力系统11.2.5照明灯具11.2.6防雷21.3主要工程量。21.4工程特点.4a、施工技术、质量要求高，比较复杂42、编制的依据43、施工准备44、电气工程主要施工方法64.1配电箱、柜的安装74.2电缆桥架及金属线槽的安装84.3、管路敷设94.4管内及金属线槽内配线工程94.5电缆敷设的施工方法104.6灯具安装104.6.1、作业条件：104.6.2、施工工艺流程：104.6.3操作工艺要求104.7开关、插座安装114.7.1工艺流程。11开关、插座

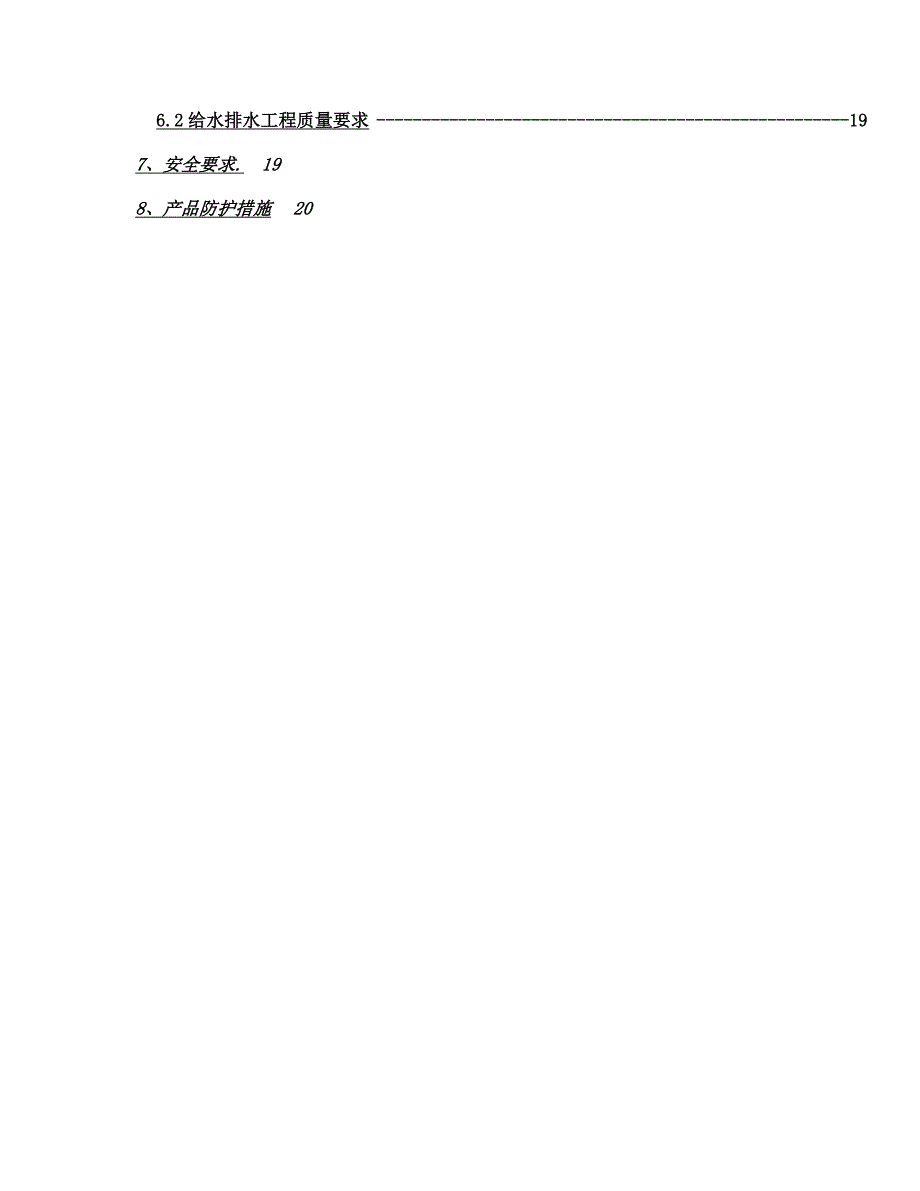

2、的施工工艺流程为：114.7.2、操作工艺。114.7.3通电试运行。124.8防雷工程134.8.1接地体安装。134.8.2、接地干线安装。134.8.3、支架安装。134.8.4、防雷引下线的敷设。144.8.5、避雷网的安装。144.8.6、避雷针的安装。144.8.7注意事项。145、给排水工程安装145.1管道安装工艺流程155.2管道安装工艺要求155.3卫生洁具安装工程165.3.1、作业条件165.3.2、材质要求165.3.3、工艺流程175.3.3、操作工艺176、质量要求.196.1电气工程质量要求196.2给水排水工程质量要求197、安全要求.198、产品防护措施20
3、1、工程概况1.1工程简介本工程地点位于某某县城东北部的政务新区，总建筑面积约30000平方米，层数：6层+夹层。建筑总高度每栋约为18.416米。本工程由安徽富煌钢结构建筑工程设计研究有限公司设计。工程内容包括：水电安装、消防等工程。本施工方案仅包括生活给水、排水和电气工程。消防工程用水另行编制方案。1.2水电工程概况1.2.1生活给水系统本工程的水源为城市自来水，水源经过水质处理后引入到各栋底层的生活专用水箱，供变频调速变量恒压供水设备吸水，由2台变频调速变量加压水泵联合供给各个生活区，其中有一条给水管直接进入顶层的消防水池。生活给水管地面上采用镀锌钢管，生活给水管（埋地）采用孔网钢塑管，
4、采取电热熔管件连接。1.2.2排水室内污水排水采用设伸顶通气单立管及设环形通气管的方式，污水均经化粪池初步处理后排出至附近的污水检查井。化粪池的设置由总平面图统一解决。地面上采用排水硬塑管（UPVC管），埋地部分采用双壁波纹排水管。对管径大于或等于200的排水立管，设防火套管及阻火圈。管材接口： DE160的UPVC管采用粘接； DE200的塑料管采用橡胶圈接口。1.2.3配电房。本配电房供电由市电网不同变电站引二回路10KV独立电源进线。正常情况下高压母线1、2段独立分段运行，若其中某段母线失电，母联段路器自动合闸，每回路进线均能带动所有负荷。高压柜采用中置式手车柜，低压开关柜采用抽屉式开关
5、柜。变压器选用SGB10干式变压器，带IP20外壳。1.2.4照明、动力系统电源引自配电房出线，配线方式为树干式和放射式。强、弱出线路在电气竖井内沿封闭式电缆敷设；电气竖井以外的地方导线穿扣压式金属管沿吊顶内、地板内、墙内暗敷设。1.2.5照明灯具本工程采用的主要灯具有：应急灯、节能日光灯。1.2.6防雷本防雷的等级为二类，接闪器采用屋面网架大于0.52的金属架作接闪器，其它地方设避雷网格作为接闪器。引下线利用柱内主筋焊接连通。所有金属穿线导管、桥架、配电箱等均可靠接地，接地电阻不大于1欧。1.3主要工程量。本水电工程的主要工程量见下表。电气主要设备材料表。序号名称型号及规格单位数量1高压配电
6、柜KYN44B-12面12低压配电柜GCL面43直流柜面14配电箱XXM个75应急灯UBS-135W/ZW套248节能日光灯MCT5-235A套89节能日光灯MCT5-335B套810节能日光灯MCT-314B套811节能日光灯NCT-135A套815带开关、防水插座K426/10US-T223DV套12816插座K426/10US个6817跷板开关K33/1/2A个4218跷板开关L32/1/2C个2219跷板开关L31/1/2B个16给排水主要设备材料表。序号名称型号及规格单位数量1普通钢塑管de20米1502普通钢塑管de25米1253普通钢塑管de32米344普通钢塑管de40米355
7、普通钢塑管de50米296普通钢塑管de63米227普通钢塑管de75米308普通钢塑管de90米129普通钢塑管de100米2610给水镀锌管DN25米14011给水镀锌管DN32米17012给水镀锌管DN40米16013给水镀锌管DN50米8414给水镀锌管DN65米3815给水镀锌管DN80米3916给水镀锌管DN125米210017给水镀锌管DN150米120018给水PP-R管DE20米35019感应式大便冲洗阀DN20个27920感应式大便冲洗阀DN15个18621挂式小便器套18622蹲式大便器套27923台式洗面盆套20124浴缸套4925坐式大便器套7726截止阀DN15铜镀
8、镍铬个2127截止阀DN20铜镀镍铬个1328喋阀DN100个8929蝶阀DN150个1230双壁波纹排水管UPVC de110个40031双壁波纹排水管UPVC de160个90032地漏UPVC de50个26533地漏UPVC de75个4634排水硬塑管UPVC de50米1835排水硬塑管UPVC de160米3501.4工程特点.a、施工技术、质量要求高，比较复杂本工程不仅规模大，而且内部设施完备，技术先进，装修水准高，特别是电气系统布线比较复杂。需要与消防、土建、暖通相互配合。b、工程施工配合面广、量大、时间紧。本工程施工面积大，强电系统几乎全部采用钢管配线，在楼地面墙体及吊顶天
9、棚内敷设，大量的预埋工作必须配合土建主体施工。2、编制的依据本方案的编制依据是：a、施工组织设计；b、施工图纸；c、建筑给排水及采暖工程施工质量验收规范（GB50242-2002）。d、建筑电气安装工程施工质量验收规范（GB50303-2002）。e、建筑工程施工质量验收统一标准（GB50300-2001）。3、施工准备根据工程的进展情况组织劳动力进场。项目经理部组织好施工人员熟悉施工图纸和国家有关施工规范，准备好有关国家标准图集，认真做好图纸会审工作。水卫、电气施工员应分别编制好施工方案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关健的施工工艺，施工员应先组织好操作示范的
10、观摩，然后再按工艺要求严格施工。落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。材料机具员根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。主要施工机具、设备需用计划序号设备名称规格型号单位数量备注1直流电焊机AX4300型台12交流电焊机BX6300型台13交流电焊机BX6500型台14手提砂轮机S3S150台45手提砂轮机SISI200台26冲击电钻561型把57冲击电钻568型把48手枪电钻J12610把59手动葫芦1t台110手动葫芦5t台111切割机J3-B-350台212卷扬机5t台213电动试压泵台214手动试压泵台11
11、5台式焊接机20125mm台2用于PP-R给水管导线连接16电子焊接机20-110mm台217机械压接钳套618砂轮切割机台5主要施工及测量器具：序号名称规格单位数量备注1水平仪台1管道标高控制2接地电阻仪ZC8只1测接地电阻3兆欧表ZC3500V只1绝缘测试4兆欧表ZC31000V只1绝缘测试5灌水试验装置75160等套26万用表块27压力表01.6MPa块28钳型电流表0300A；0500A块1劳动力需用计划一览表：序号工种名称单位使用数量总工日备 注1管道工个162电工个163油漆工个44焊工个35设备维修工个16辅助工个164、电气工程主要施工方法根据本次招标书确定之范围以及本工程的施工特点，电气按以下工序组织施工：预留、预埋期安装施工期调整试验期电气施工工艺流程为：预 留 预 埋防 雷 接 地 预 埋 电气配管桥 架 安 装接 地 极 测 试 线路敷设电 缆 敷 设引下线、均压环配 电 设 备 安 装避 雷 网 敷 设调 试灯具安装施 工 准 备预 留 预 埋防 雷 接 地 预 埋 电气配管桥 架 安 装接 地 极 测 试 线路敷设电 缆 敷 设引下线、均压环配 电 设 备 安 装避 雷 网 敷 设调 试 灯具安装施 工 准 备4.1配电箱、柜的安装a
