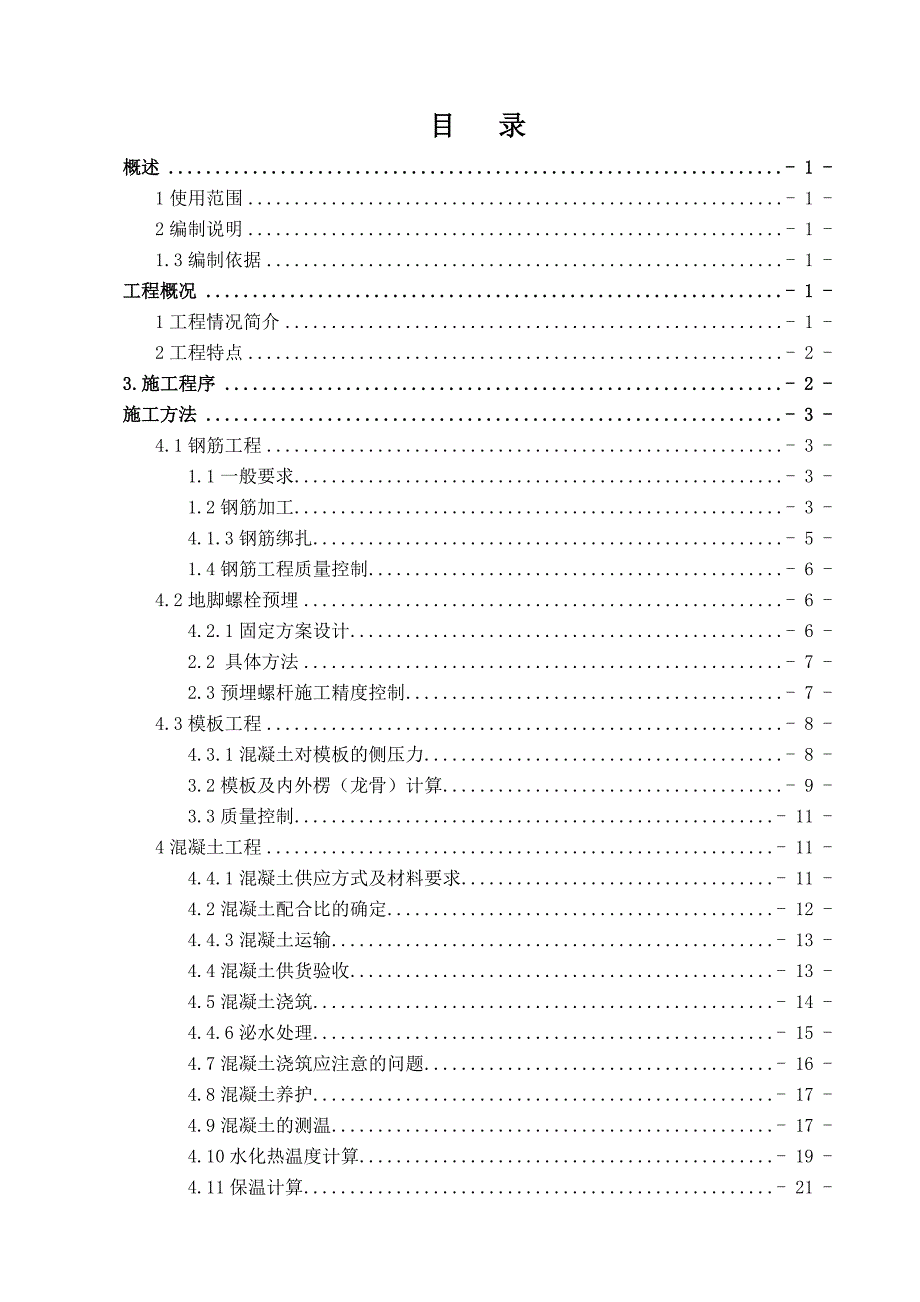

1、目 录概述- 1 -1使用范围- 1 -2编制说明- 1 -1.3编制依据- 1 -工程概况- 1 -1工程情况简介- 1 -2工程特点- 2 -3.施工程序- 2 -施工方法- 3 -4.1钢筋工程- 3 -1.1一般要求- 3 -1.2钢筋加工- 3 -4.1.3钢筋绑扎- 5 -1.4钢筋工程质量控制- 6 -4.2地脚螺栓预埋- 6 -4.2.1固定方案设计- 6 -2.2 具体方法- 7 -2.3预埋螺杆施工精度控制- 7 -4.3模板工程- 8 -4.3.1混凝土对模板的侧压力- 8 -3.2模板及内外楞（龙骨）计算- 9 -3.3质量控制- 11 -4混凝土工程- 11 -4.4

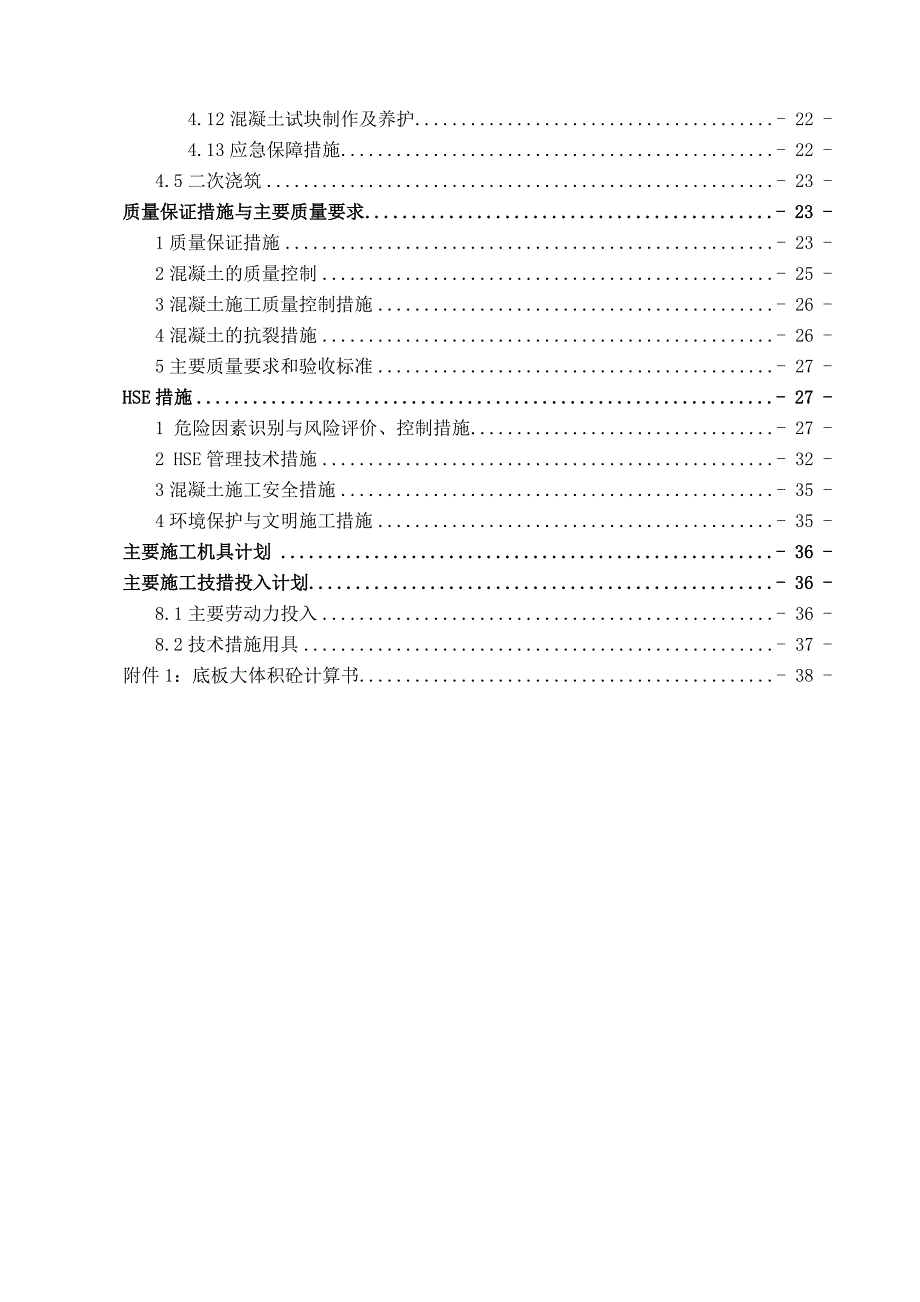

2、.1混凝土供应方式及材料要求- 11 -4.2混凝土配合比的确定- 12 -4.4.3混凝土运输- 13 -4.4混凝土供货验收- 13 -4.5混凝土浇筑- 14 -4.4.6泌水处理- 15 -4.7混凝土浇筑应注意的问题- 16 -4.8混凝土养护- 17 -4.9混凝土的测温- 17 -4.10水化热温度计算- 19 -4.11保温计算- 21 -4.12混凝土试块制作及养护- 22 -4.13应急保障措施- 22 -4.5二次浇筑- 23 -质量保证措施与主要质量要求- 23 -1质量保证措施- 23 -2混凝土的质量控制- 25 -3混凝土施工质量控制措施- 26 -4混凝土的抗裂

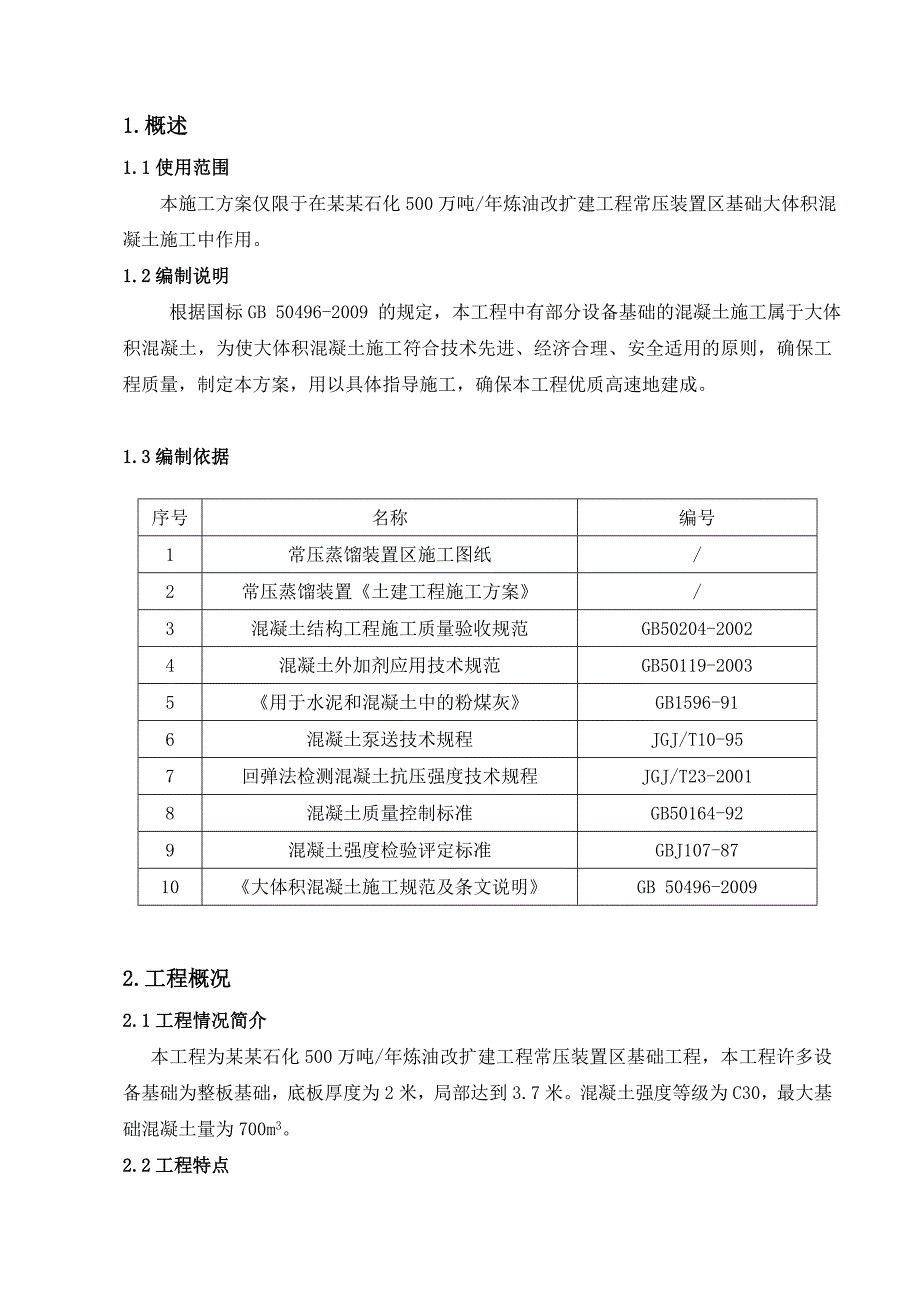

3、措施- 26 -5主要质量要求和验收标准- 27 -HSE措施- 27 -1 危险因素识别与风险评价、控制措施- 27 -2 HSE管理技术措施- 32 -3混凝土施工安全措施- 35 -4环境保护与文明施工措施- 35 -主要施工机具计划- 36 -主要施工技措投入计划- 36 -8.1主要劳动力投入- 36 -8.2技术措施用具- 37 -附件1：底板大体积砼计算书- 38 - 1.概述1.1使用范围 本施工方案仅限于在某某石化500万吨/年炼油改扩建工程常压装置区基础大体积混凝土施工中作用。1.2编制说明 根据国标GB 50496-2009 的规定，本工程中有部分设备基础的混凝土施工属于
4、大体积混凝土，为使大体积混凝土施工符合技术先进、经济合理、安全适用的原则，确保工程质量，制定本方案，用以具体指导施工，确保本工程优质高速地建成。1.3编制依据 序号名称编号1常压蒸馏装置区施工图纸/2常压蒸馏装置土建工程施工方案/3混凝土结构工程施工质量验收规范GB50204-20024混凝土外加剂应用技术规范GB50119-20035用于水泥和混凝土中的粉煤灰GB1596-916混凝土泵送技术规程JGJ/T10-957回弹法检测混凝土抗压强度技术规程JGJ/T23-20018混凝土质量控制标准GB50164-929混凝土强度检验评定标准GBJ107-8710大体积混凝土施工规范及条文说明GB
5、 50496-2009 2.工程概况2.1工程情况简介 本工程为某某石化500万吨/年炼油改扩建工程常压装置区基础工程，本工程许多设备基础为整板基础，底板厚度为2米，局部达到3.7米。混凝土强度等级为C30，最大基础混凝土量为700m3。2.2工程特点2.2.1本工程施工面积大，设备基础相对较分散,单个基础工作量大小不一,形式各异,施工难度较大. 有部分属于大体积混凝土浇注,大体积混凝土具有结构厚，体积大、砼数量多、工程条件复杂和施工技术要求高等特点，除了必须满足强度、整体性和耐久性的要求外，还必须控制温度变形裂缝，特别在施工中要防止砼因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选
6、择上、技术措施等有关环节做好充分的准备工作，才能保证基础大体积砼顺利施工。2.2.2涉及到大体积砼浇筑，砼连续测温工作尤为重要。2.2.3地脚螺栓定位质量的好坏将直接影响以后的设备安装，所以设备地脚螺栓采用双层定位模板准确定位。3.施工程序3.1.1施工技术人员熟悉图纸，了解设计意图，并对现场的施工工人进行相应的技术交底和安全交底，交底重点在混凝土浇筑流向、浇筑方法、浇筑重点等。3.1.2施工之前要做好钢筋原材料和试件的取样检验和试验，并且检验结果合格。3.1.3支设好模板并对模板进行预检验收，做好相应的钢筋、预埋件的隐检（经监理方签认）。3.1.4混凝土浇筑（必须有资料员、质检员、混凝土责任
7、工程师、现场经理确认）、开盘鉴定等相关准备资料签认完毕。3.1.5检查模板接缝、阴阳角平整度和支撑情况，模板工艺和混凝土综合效果密切相关，格外关注模板的阴阳角，防止出现板面不平整、阴阳角漏缝等现象的出现，避免出现浇筑后混凝土线角不顺直方正的现象。钢、木支撑要保证牢固稳定，避免出现胀模后导致混凝土变形的质量问题出现。3.1.6编制混凝土工程的施工预算，计算出施工中所需的混凝土量。3.1.7浇筑混凝土之前，相应的标高要投射到模板上并做好标记。3.1.8浇筑前要搭设好浇筑混凝土所使用的架子、走道及工作平台。3.1.9由于本工程场地大，施工单位多，浇筑混凝土前须先行做好详细周密的计划。届时由专人（配备
8、对讲机）在现场入口道路处和现场内进行混凝土罐车的调配。 4.施工方法4.1钢筋工程4.1.1一般要求4.1.1.1设计要求 钢筋材料为HPB235、HRB335级；钢筋保护层厚度50mm。4.1.1.2材料检验 A、钢筋进场时应按炉罐（批）号及直径分批检验，检验内容包括查对标志、外观检查，并按设计指定的标准或国标钢筋混凝土用热轧带肋钢筋的规定抽取试样作力学性能试验，合格后方可使用。 B、在浇筑混凝土之前，须进行钢筋隐蔽工程验收检查，其内容至少包括： (1) 纵向受力钢筋的品种、规格、数量、位置； (2) 钢筋的连接方式、接头位置、接头数量、接头面积百分率； (3) 箍筋、横向钢筋的品种、规格、
9、数量、间距； (4) 螺栓的规格、数量、位置。 (5) 在浇注混凝土前，所有的钢筋应没有油污、浮锈或其它有害物质。4.1.2钢筋加工4.1.2.1钢筋加工必须依照经施工项目技术负责人审定的料表加工，钢筋下料时，应先下长料，后下短料，注意长短搭配，以减少浪费。要重点注意抗震箍弯钩的角度和平直段的长度控制，确保满足抗震构造要求；箍筋截面尺寸控制，确保构件有效截面满足设计要求；直条钢筋焊点和连接点的控制，满足施工质量验收规范关于接头位置和接头数量的规定。4.1.2.2加工好的钢筋半成品要挂标识牌分构件类型堆放，标识牌要注明该批半成品的规格，原材来源，检验和试验状态及所用构件的图纸编号、构件名称和部位
10、。4.1.2.3钢筋的级别、直径、根数和间距均应符合设计要求，钢筋保护层垫块要具有一定的抗压强度。4.1.2.3弯曲成型 A、弯曲设备：钢筋弯曲成型主要利用钢筋弯曲机和手动弯曲工具配合共同完成。B、弯曲成型工艺：钢筋弯曲前，对形状复杂的钢筋，根据配料单上标明的尺寸，用石笔将各弯曲点位置划出。划线工作宜从钢筋中点开始向两侧进行，若两侧不对称时，也可以从钢筋一端开始划线，如自另一端有出入时，应重新调整。经对划线钢筋的各尺寸复核无误后，方可加工成型。C、质量要求：钢筋在弯曲成型加工时，必须形状正确，平面上无翘曲不平现象。钢筋末端弯钩的净空直径不小于钢筋直径的2.5倍。钢筋弯曲点处不能有裂缝，因此对级
11、钢筋不能弯过头在弯回来。钢筋弯曲成型后的允许偏差为：钢筋全长10mm。4.1.2.4钢筋的连接本工程钢筋连接 25、28采用直螺纹连接，其它采用搭接焊接或绑扎搭接。A、材料要求:钢筋应符合标准GB1449-98的规定。钢筋连接套筒应选用优质碳素结构钢或低合金结构钢，供货单位应提供质量保证书，并应符合标准GB699、GB1591及JGJ107规程中的相应规定。连接套筒表面不得有裂纹，表面及内螺纹不得有严重锈蚀；B、钢筋连接端头螺纹制作要求:1）钢筋端部不得有弯曲；出现弯曲时应调直；2）钢筋下料采用无齿锯切割，钢筋端面宜平直并与钢筋轴线垂直，不得有马蹄形或扭曲；3）钢筋规格应与套丝机套丝口调整一致
12、，螺纹加工长度满足规定；4）钢筋丝头螺纹尺寸按GB196标准确定；中径公差应满足GB197标准中6f精度要求；5）钢筋丝头加工完毕后，立即带上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头。C、现场施工钢筋丝头的质量要求：1）钢筋丝头尺寸应满足设计要求；钢筋丝头中径、牙型角必须符合设计规定；2）有效丝扣数量不得少于设计规定； 3）螺纹大径低于螺纹中径的不完整扣，累计长度不得超过三个螺纹周长；4）钢筋丝头有效螺纹中径的圆柱度不得超过0.20mm；5）钢筋丝头表面不得有严重的锈蚀及损坏。D、钢筋丝头的施工现场检验：1）外观及外形质量检验：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长
13、度不得超过三个螺纹周长，钢筋丝头长度误差为2p；2）螺纹尺寸的检验：用专用的检测环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。3）由质检员随机抽样进行检验，以一个工作班加工的丝头为一验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。E、连接操作要点：1）在进行钢筋连接时，钢筋规格应与连接套筒规格一致，并保证钢筋和连接套筒丝扣干净，完好无损。2）钢筋连接用管钳扳手拧紧，使两钢筋丝头在套筒中央位置相互顶紧。已拧紧的接头，采用黄色漆标记；检查不合格的接头用红色漆标记；3）套筒两端外露完整有效扣每侧不得超过1扣。F、连接接头力
14、学检验：1）施工现场检验进行单向拉伸强度检验，试验方法按GB228标准中有关条款进行。钢筋连接接头的现场检验按验收批进行，同一施工条件下采用一批材料的同等级同型式同规格接头，以500个为一个验收批进行检验和验收，不足500个的也作为一个验收批。2）对每一验收批接头，必须在工程结构中随机截取3个试件进行试验，并按要求做单向拉伸强度试验。3）每个试件单向拉伸试验均符合强度要求时，该批验收评为合格。如有一个试件的强度不合格，再取6个试件进行复检，复检中有一个试件试验结果不合格时，此验收批评为不合格。4.1.3钢筋绑扎4.1.3.1工艺流程放线验线画分档线放南北向底板下层钢筋放东西向底板下层钢筋、绑扎下层钢筋 放东西向底板中层放南北向底板中层、绑扎中层钢筋 放东西向底板上层放南北向底板上层、绑扎上层钢筋。4.1.3.2在垫层上弹出基础位置线，并用红油漆标明钢筋的位置和钢筋的根数，根据钢筋的间距弹线（注意钢筋绑在弹线的同一侧），以保证钢筋位置和间距的正确。4.1.3.3钢筋绑扎时，所有钢筋交错点均绑扎，且必须牢固。同一水平直线上相邻绑扣呈八字形，朝向混凝土体内部，同一直线上相邻绑扣露头部分朝向正反交错。4.1.3.4底板钢筋下铁先放长向钢筋后放短向钢筋，上铁先放短向钢筋后放长向钢筋。4.1.3.5为保证钢筋位置正确，三层钢筋网底层和中间设置钢筋马凳（18间距0.8m），之后即可绑扎上层钢筋
