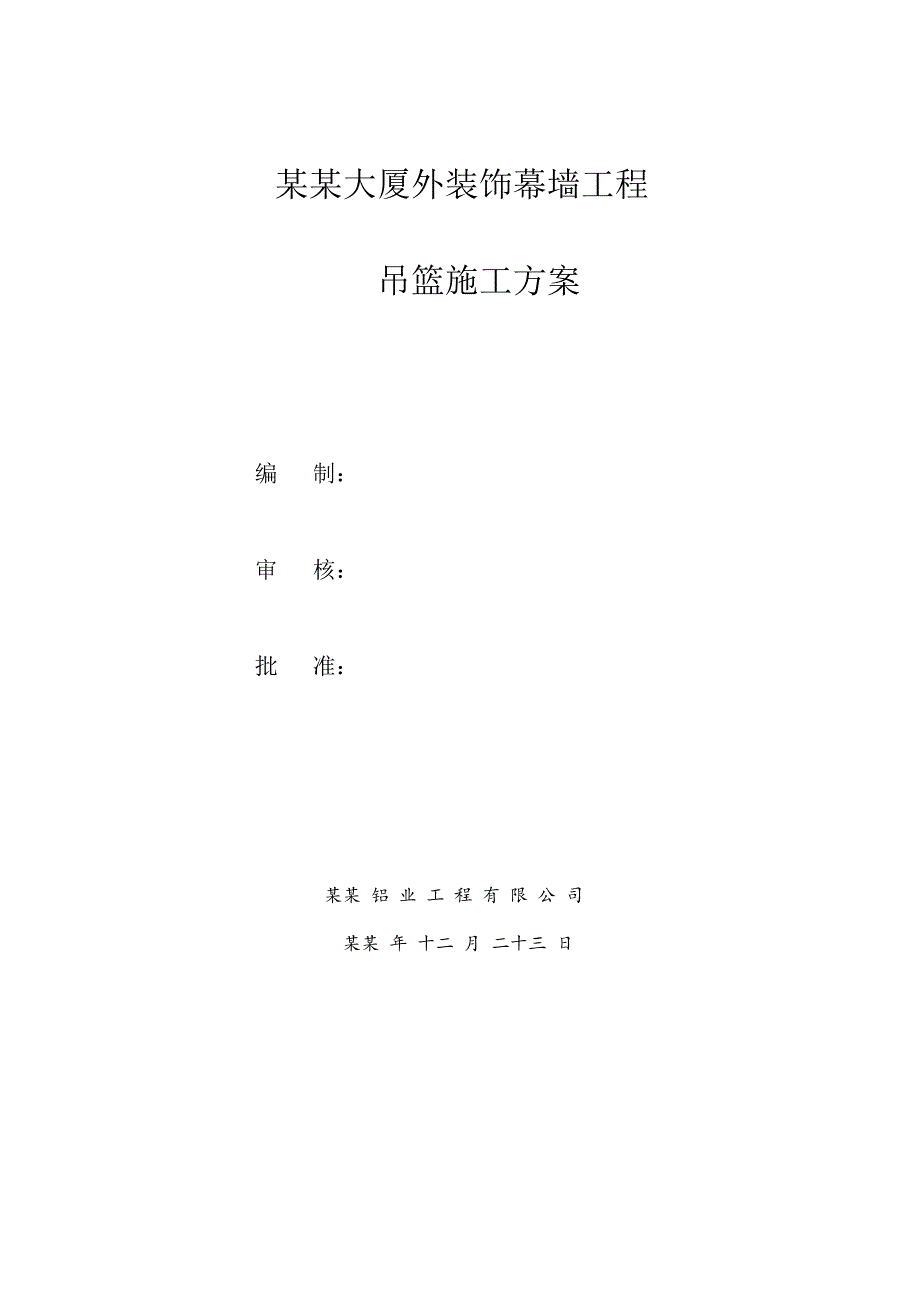

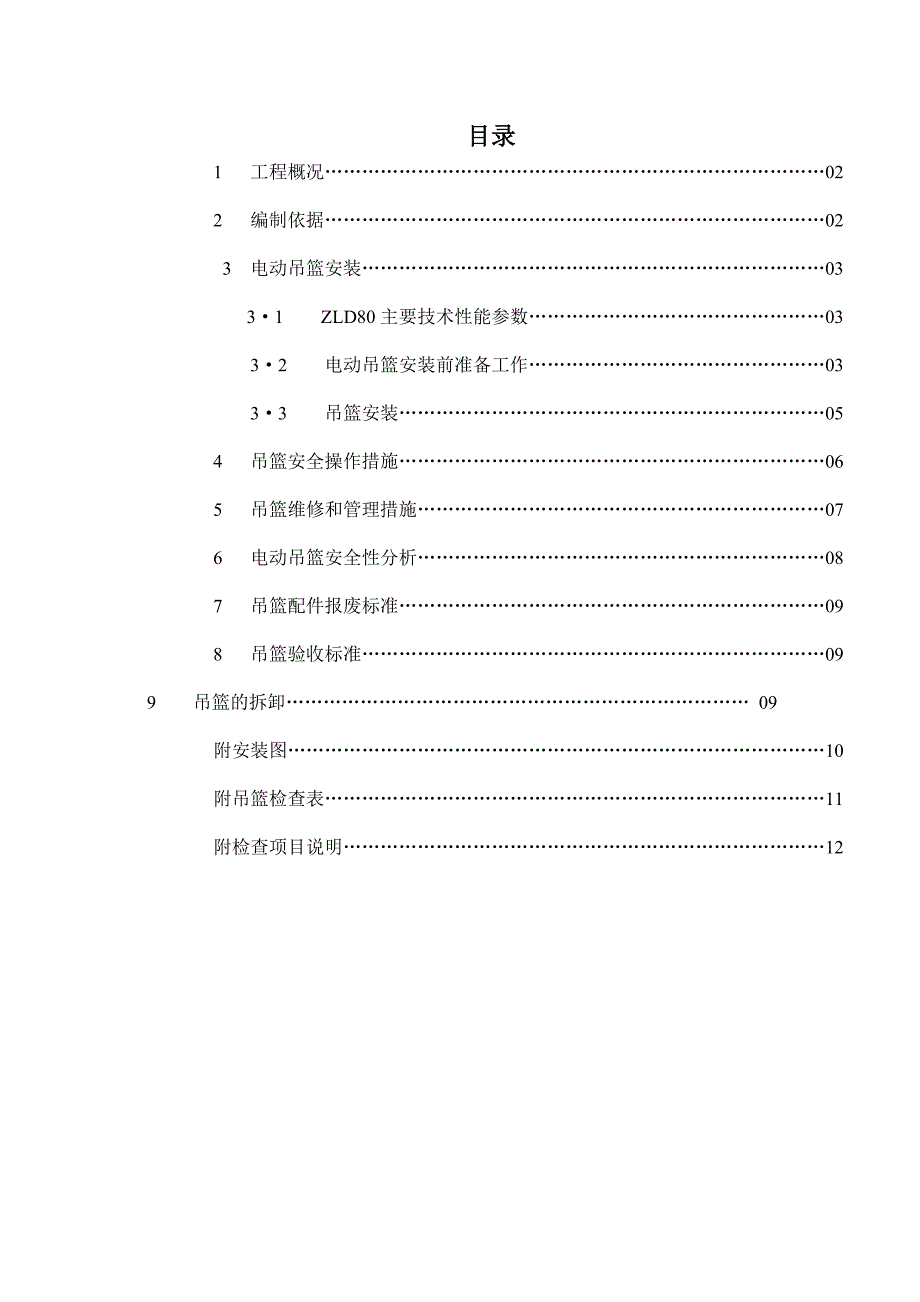

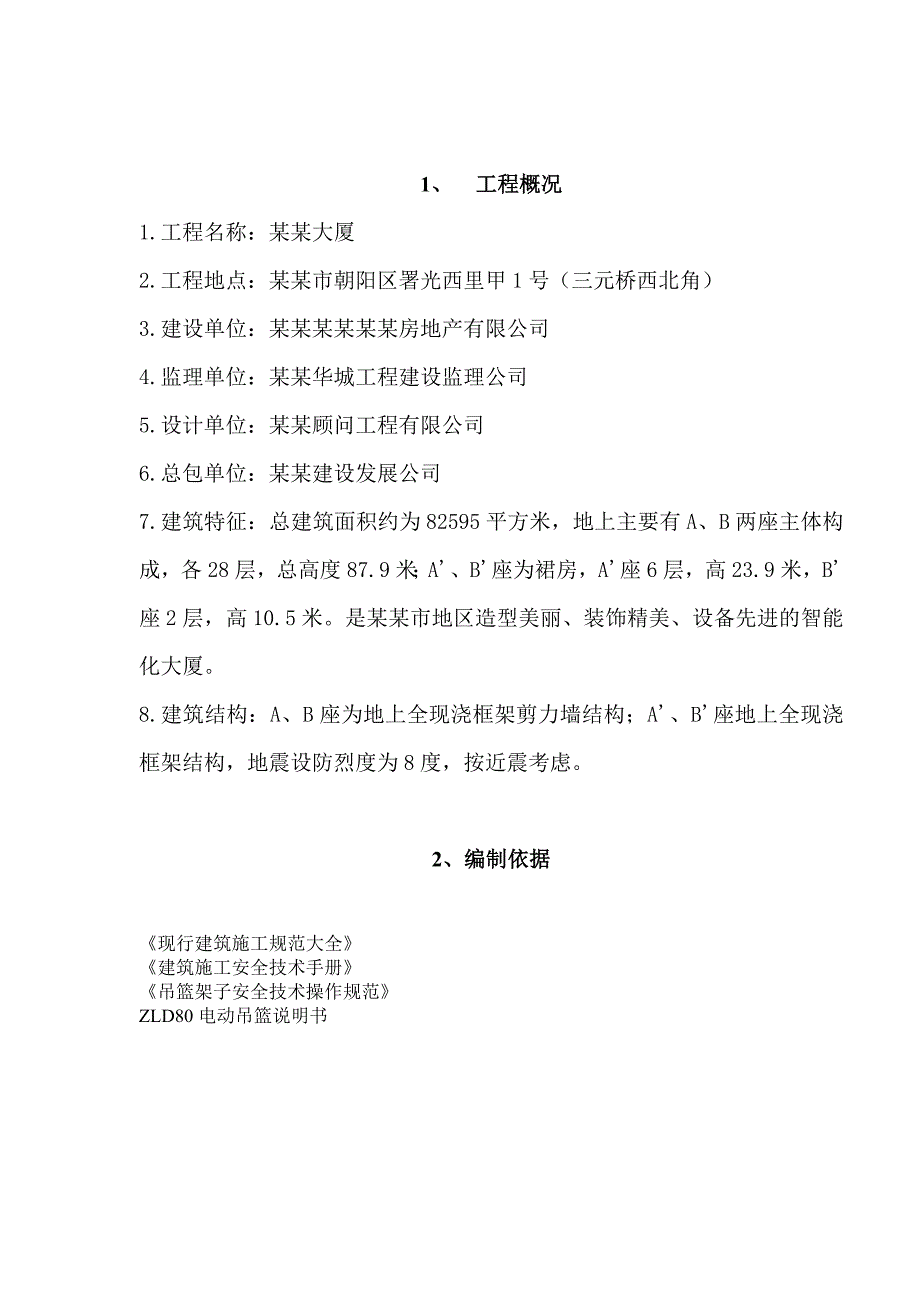

1、某某大厦外装饰幕墙工程吊篮施工方案编 制： 审 核： 批 准： 某某 铝 业 工 程 有 限 公 司 某某 年 十二 月 二十三 日目录1 工程概况022 编制依据023 电动吊篮安装0331 ZLD80主要技术性能参数0332 电动吊篮安装前准备工作0333 吊篮安装054 吊篮安全操作措施06 5 吊篮维修和管理措施076 电动吊篮安全性分析087 吊篮配件报废标准098 吊篮验收标准099 吊篮的拆卸 09附安装图10附吊篮检查表11附检查项目说明121、 工程概况1.工程名称：某某大厦 2.工程地点：某某市朝阳区署光西里甲1号（三元桥西北角）3.建设单位：某某某某某某房地产有限公司4.
2、监理单位：某某华城工程建设监理公司5.设计单位：某某顾问工程有限公司6.总包单位：某某建设发展公司 7.建筑特征：总建筑面积约为82595平方米，地上主要有A、B两座主体构成，各28层，总高度87.9米；A、B座为裙房，A座6层，高23.9米，B座2层，高10.5米。是某某市地区造型美丽、装饰精美、设备先进的智能化大厦。8.建筑结构：A、B座为地上全现浇框架剪力墙结构；A、B座地上全现浇框架结构，地震设防烈度为8度，按近震考虑。2、编制依据现行建筑施工规范大全建筑施工安全技术手册吊篮架子安全技术操作规范ZLD80电动吊篮说明书3、电动吊篮安装3.1 ZLD80主要技术性能参数额定载重量（kg）
3、800（7840N）爬升速度（m/min）79平台尺寸（长*宽*高）(mm)7500*690*1120悬挂机构伸出量（mm）1500提升器（台）2 提 升 器提升载重(kg) 800(7840N) 电 动 机型号YEJ100LA4功率(KW)2.2电压(v)380转速（rpm）1420制动力距(Nm)16kg 质 量 吊篮平台650悬挂机构450配重1000整机质量1100纲丝绳8.6mm拉断力不应小于70266N32 电动吊篮安装前准备工作321 电源准备：吊篮安装前应在屋面准备好电源,保证满足每台吊篮的额定功率2*2.2KW。322 场地准备：提供相应场地，便于吊篮进场后的地面摆放、拼装和
4、挪位：清理屋面杂物，保证屋面平整，便于吊篮横梁及支座安装就位。323 吊篮布置：33 吊篮安装331 悬挂机构安装（1） 利用现场外货梯及塔吊将悬挂机构（天梁、配重等）各部件运送到建筑屋面。（2） 将吊篮三脚架支座安装在平整的水泥等坚实屋面上，安装高度应保证横梁高出女儿墙50mm，支座机构要采取防止移动措施。（3） 将前梁穿入三角形支座管内，装上支柱并拧紧螺栓固定；将中梁的前两个孔套住前梁的未端梁孔并固定。（4） 将横梁加强绳一端穿入前梁连接套，用钢丝夹拧紧，然后经过上支座绳轮，将另一端穿入后支座连套上的开式螺栓扣，并用钢丝夹紧固。调节开式螺栓扣杆并绷紧钢丝绳，是前梁端部向上高起约30mm。（
5、5） 伸臂机构连接用螺栓数量方向应达到要求，伸臂机构伸出支点部分不应大于1500mm。（6） 分别把工作绳，安全绳用钢丝绳夹紧固，同时在工作钢丝绳上根据情况安装限位块。悬挂篮筐的钢丝绳，紧锁机构用夹扣数量方向通向最后第3个夹子之间副绳留检查余量，共4个夹子。（7） 将悬挂横梁安放到工作位置，前挑梁伸出建筑物檐口（或外表面）约700mm，两横梁前挑梁之间距离为工作平台长度，距离偏差控制在50mm之内。（8） 固定支座前后轮并按要求加放配重铁并固定，然后将钢丝绳慢慢放下。332提升机构及工作平台安装（1） 将地板平放地面，安上档板及栏杆并坚固。（2） 将电动提升器安装架装于工作台两端，待电动提升器
6、及安全锁安装完后，将安装架及栏杆柠紧固定。（3） 安装工作平台防护架。（4） 安装电器箱，将其稳妥挂在栏杆上，将电动机插头分别插入电器箱插座。（5） 左右选择开关拔至待穿绳提升机端，工作绳穿入提升机上部孔位，启动开关钢丝绳即可自动旋绕，从另一出口处伸出；同理将选择开关拔至另一端，将另一提升机钢丝绳穿入。34 电动吊篮的调试与检测（1） 接入三相电源，合上开关，检测有无漏电，检测电铃，限位开关、左右选择开关及电动机等是否工作正常。（2） 将安全锁手柄拔至放松位置，安全钢丝绳穿入安全锁。吊篮使用中必须有2根直径8.6mm的钢丝绳作保险绳，在吊篮提升（或下降前）必须先将钢丝绳固定好，待提升或下降到一
7、定距离（小于1m），再重新固定好保险绳，然后再继续提升（或下降），反复进行，直到需要的高度，严禁在保险绳不起作用的情况下提升（或下降）。（3） 检查篮筐连接螺栓的直径，数量是否满足要求。螺栓方向应一正一反穿插安装。（4） 选择开关拔至中间位置，启动平台升高1m处，分别检查安全锁机构是否正常，提升机左右是否平衡，有无其他影响并分别进行调整。（5） 检查底板安装是否牢固，并有没有档板。（6） 安装调试完后必须通过验收合格才可使用，使用前应进行荷载试验。4、吊篮安全操作措施41 高血压，心脏病，恐高症等身体不健康不适者及喝洒后严禁上吊篮工作。42 每日进行吊篮日检，即检查吊篮各重要部件如电源线、按钮
8、、限位开关、钢丝绳等是否正常。43 每次上班使用前进行试车；吊篮提升一米看提升机运行是否正常，安全锁是否正常。44 操作人员每台吊篮不得超过4人，不得少于两人，并每人配备安全带及吊篮专用安全绳有效系挂在结构上（如在窗口里侧装设钢横杆以栓结安全绳）。45 操作人员安全帽有效使用。46 上下升降时应观察是否挂系物体。47 吊篮在高空停止时方可施工作业，施工作业时必须将吊篮、工作平台及楼体进行可靠连接，连接处不少两处。并操作安全锁锁住钢丝绳，避免发生意外事故。48 严禁在设备运行时上下吊篮，严禁在平台内打闹跑跳。49 操作人员不得攀登护栏作业。410 当吊篮倾斜度大于10mm时，必须调平才可运行。4
9、11 吊篮必须保护接地，工作平台运行载重不得超过800kg，平台内的荷载应大致均匀。412 吊篮使用应符合有关高空作业规定，在雷雨，结冰，下雾天，或六级以上风等恶劣条件下严禁使用。413 在正常使用时严禁使用电机制动器及安全锁刹车。安全锁在使用过程中需要定期检查，注意安全锁标定的使用周期，安全锁不得擅自拆封。414 在使用水电焊时，注意避免水电焊火花烧钢丝绳，严禁将裸露带电的焊把线，电源线接触吊篮，以免发生事故。415 吊篮停止施工时应及时关闭电源，并进行有效固定及防水工作，尽量避免雨水进入提升器、安全锁和电器箱。416 工作绳和安全绳不得曲折，不得接触油类，因尽量避免沙浆等杂物污染。若钢丝绳
10、有开裂破股现象应及时按要求更换。417 吊篮使用过程中，配重应放整齐并用钢丝绳捆牢，严禁随意搬迁。418 吊篮的升降机构， 限速机构，控制设备和保险设备必须完好，并经常进行检查和维修保养5、吊篮维修和管理措施51 吊篮机械，电箱每星期一次定期检查和维护（检查项目附表）。有吊篮维修组负责，安全检查员监督，管理程序如下：汇报项目经理 安全员 配 配件 件更 采换 购 知 日 通 常维修负责人 检使 用 者 查使 用 者使 用 者使 用 者使 用 者52 吊篮的吊锁（钢丝绳）应经常检查和保养，不用时应妥为存放管理，磨损的钢丝绳不得继续使用，正在使用的吊篮，如发现钢丝绳有磨损时应撤出作业人员后将吊篮防
11、止地面并更换钢丝绳。53 吊篮操作员必须经过培训，通过考核，合适后方能操作。54 操作员，工作人员违章作业时，主管人员有权令其停止工作，根据其违章情节，对违章人员的认识程度。做出处理，情节严重者后果自负，并追究法律责任。55 严格执行国家及地方颁发的有关施工中安全技术、现场操作安全措施规定，劳动保护和安全用电、消防等规范规程规定。6、电动吊篮安全性分析电动吊篮的技术参数见表3.1，每后支座处配铁重500kg，（配重铁每快重25kg ），悬臂伸出量1500 mm。（1） 吊篮抗倾覆验算吊篮的悬挂机构之所以配置足够质量的配重是为保证配重力矩是前倾力矩的2倍以上，按上式计算：GN T N=A*F* K/B*T（式1）F额定载荷（包括人，平台，钢丝绳等自重）T每块配重铁总量K安全系数（K2）N配重铁数量A伸出量B前，后支座间距G配重铁总量本电动吊篮各数值如下：G=1000kg B=4.8mA=1. 5m F=0. 8t+0. 65t=1. 45t =1450kg有式1得 K=4800/ (1. 5*1450) =2. 22 所以，吊篮抗倾覆满足安全要求。（2） 绳索受拉力验算 钢丝绳安全系数值应保证不小8，根据表3.1得钢丝绳最小破断拉力70. 266KN由下式N=a(s*a)/W (式2)其中 N安全系数a钢丝绳之间的荷载不均匀系数，取 0. 85s
