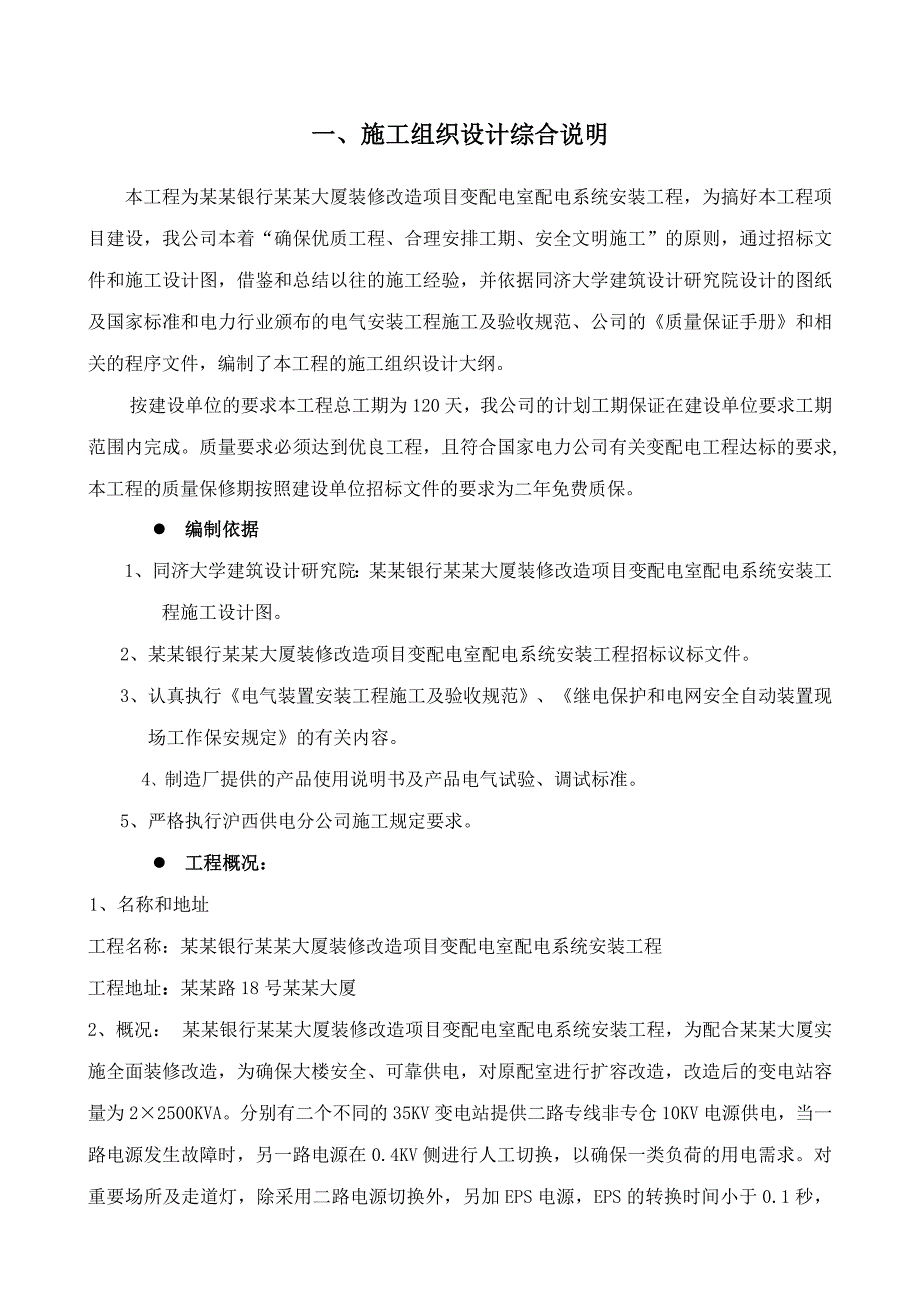

1、一、施工组织设计综合说明本工程为某某银行某某大厦装修改造项目变配电室配电系统安装工程，为搞好本工程项目建设，我公司本着“确保优质工程、合理安排工期、安全文明施工”的原则，通过招标文件和施工设计图，借鉴和总结以往的施工经验，并依据同济大学建筑设计研究院设计的图纸及国家标准和电力行业颁布的电气安装工程施工及验收规范、公司的质量保证手册和相关的程序文件，编制了本工程的施工组织设计大纲。按建设单位的要求本工程总工期为120天，我公司的计划工期保证在建设单位要求工期范围内完成。质量要求必须达到优良工程，且符合国家电力公司有关变配电工程达标的要求,本工程的质量保修期按照建设单位招标文件的要求为二年免费质保
2、。l 编制依据1、同济大学建筑设计研究院：某某银行某某大厦装修改造项目变配电室配电系统安装工程施工设计图。2、 某某银行某某大厦装修改造项目变配电室配电系统安装工程招标议标文件。3、 认真执行电气装置安装工程施工及验收规范、继电保护和电网安全自动装置现场工作保安规定的有关内容。4、制造厂提供的产品使用说明书及产品电气试验、调试标准。5、严格执行沪西供电分公司施工规定要求。l 工程概况：1、 名称和地址工程名称：某某银行某某大厦装修改造项目变配电室配电系统安装工程工程地址：某某路18号某某大厦2、概况： 某某银行某某大厦装修改造项目变配电室配电系统安装工程，为配合某某大厦实施全面装修改造，为确保

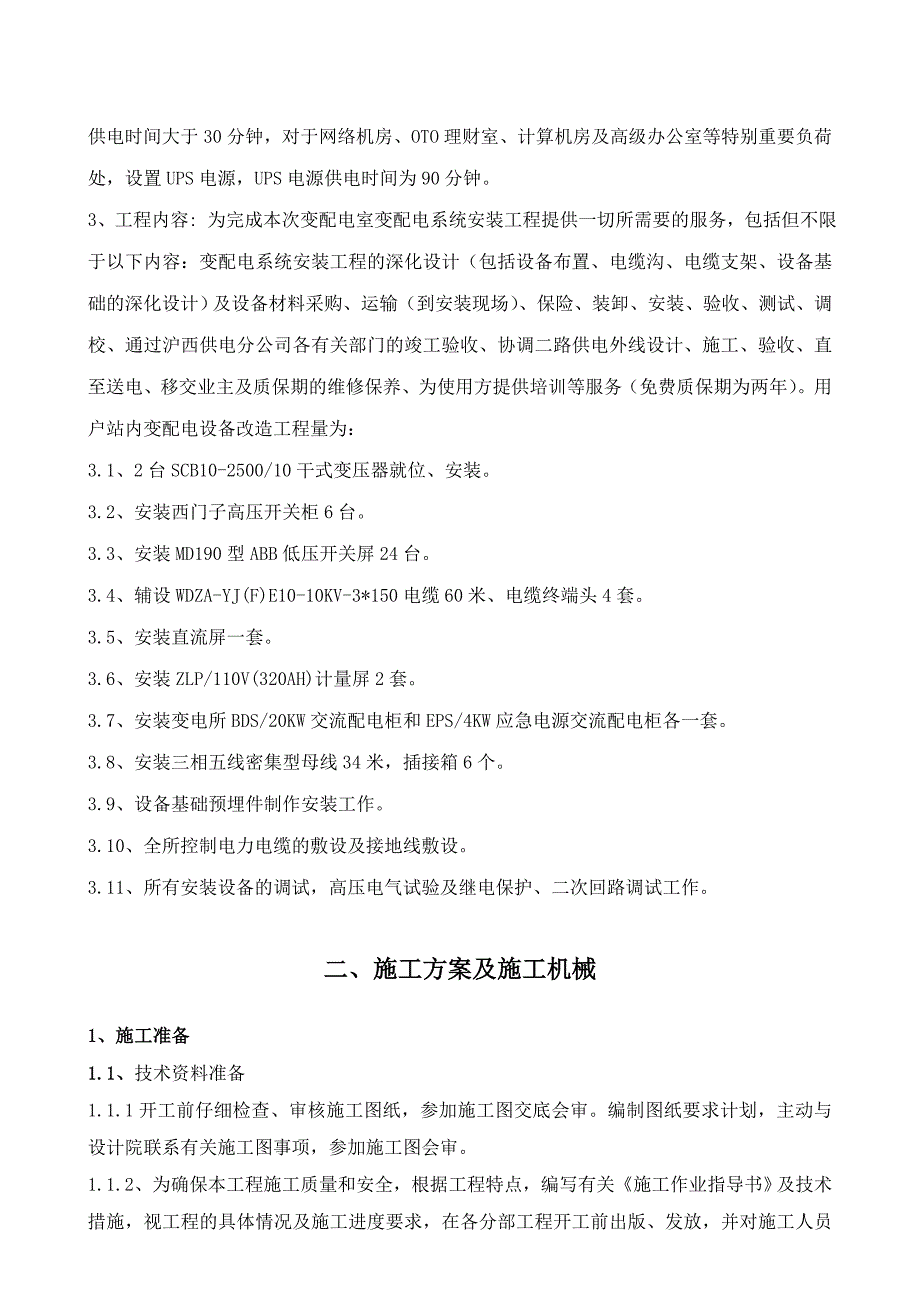

3、大楼安全、可靠供电，对原配室进行扩容改造，改造后的变电站容量为22500KVA。分别有二个不同的35KV变电站提供二路专线非专仓10KV电源供电，当一路电源发生故障时，另一路电源在0.4KV侧进行人工切换，以确保一类负荷的用电需求。对重要场所及走道灯，除采用二路电源切换外，另加EPS电源，EPS的转换时间小于0.1秒，供电时间大于30分钟，对于网络机房、OTO理财室、计算机房及高级办公室等特别重要负荷处，设置UPS电源，UPS电源供电时间为90分钟。3、工程内容: 为完成本次变配电室变配电系统安装工程提供一切所需要的服务，包括但不限于以下内容：变配电系统安装工程的深化设计（包括设备布置、电缆沟
4、、电缆支架、设备基础的深化设计）及设备材料采购、运输（到安装现场）、保险、装卸、安装、验收、测试、调校、通过沪西供电分公司各有关部门的竣工验收、协调二路供电外线设计、施工、验收、直至送电、移交业主及质保期的维修保养、为使用方提供培训等服务（免费质保期为两年）。用户站内变配电设备改造工程量为：3.1、2台SCB10-2500/10干式变压器就位、安装。3.2、安装西门子高压开关柜6台。3.3、安装MD190型ABB低压开关屏24台。3.4、辅设WDZA-YJ(F)E10-10KV-3*150电缆60米、电缆终端头4套。3.5、安装直流屏一套。3.6、安装ZLP/110V(320AH)计量屏2套。
5、3.7、安装变电所BDS/20KW交流配电柜和EPS/4KW应急电源交流配电柜各一套。3.8、安装三相五线密集型母线34米，插接箱6个。3.9、设备基础预埋件制作安装工作。3.10、全所控制电力电缆的敷设及接地线敷设。3.11、所有安装设备的调试，高压电气试验及继电保护、二次回路调试工作。二、施工方案及施工机械1、施工准备1.1、技术资料准备1.1.1开工前仔细检查、审核施工图纸，参加施工图交底会审。编制图纸要求计划，主动与设计院联系有关施工图事项，参加施工图会审。1.1.2、为确保本工程施工质量和安全，根据工程特点，编写有关施工作业指导书及技术措施，视工程的具体情况及施工进度要求，在各分部工

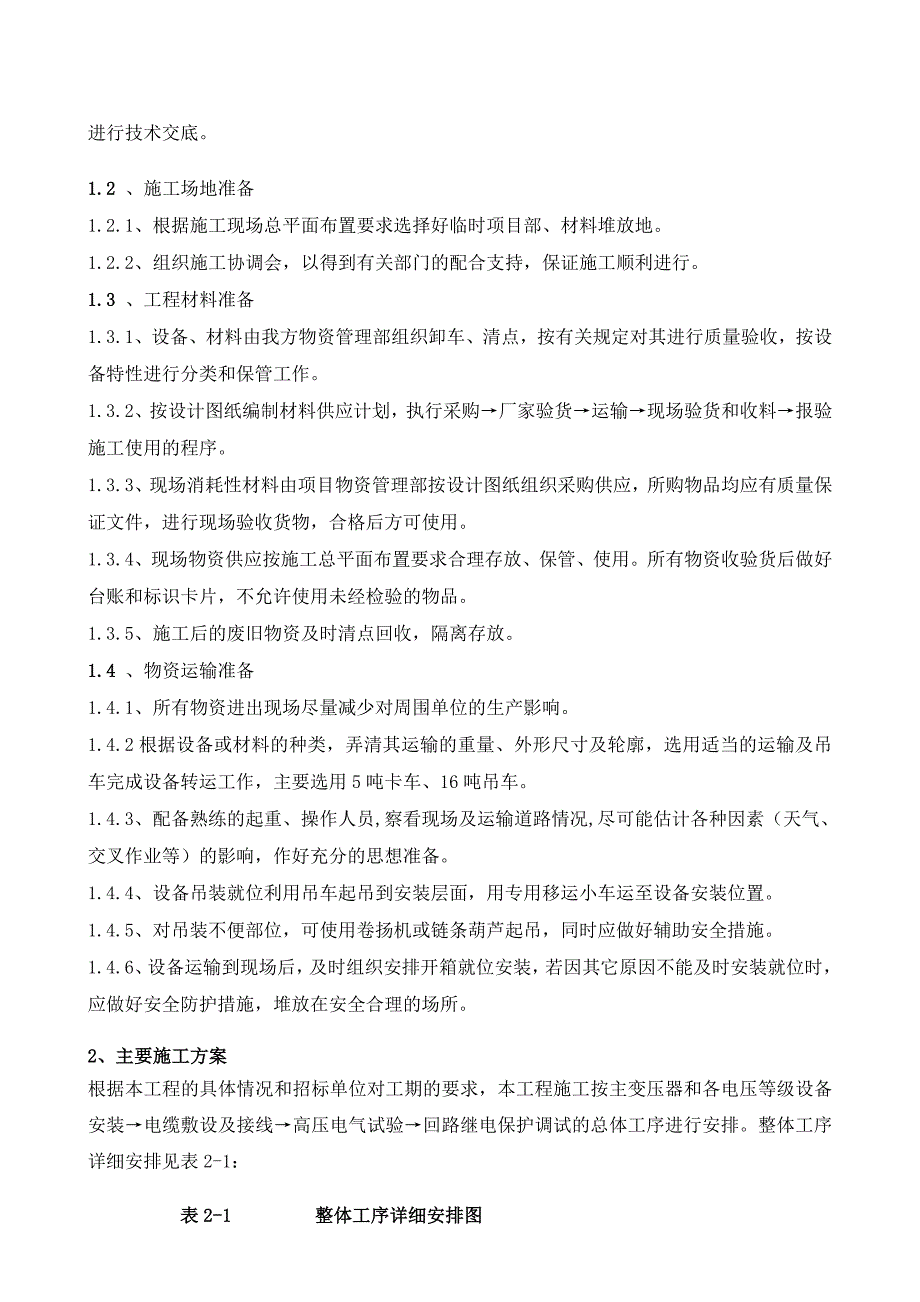

6、程开工前出版、发放，并对施工人员进行技术交底。 1.2 、施工场地准备1.2.1、根据施工现场总平面布置要求选择好临时项目部、材料堆放地。1.2.2、组织施工协调会，以得到有关部门的配合支持，保证施工顺利进行。1.3 、工程材料准备1.3.1、设备、材料由我方物资管理部组织卸车、清点，按有关规定对其进行质量验收，按设备特性进行分类和保管工作。1.3.2、按设计图纸编制材料供应计划，执行采购厂家验货运输现场验货和收料报验施工使用的程序。1.3.3、现场消耗性材料由项目物资管理部按设计图纸组织采购供应，所购物品均应有质量保证文件，进行现场验收货物，合格后方可使用。1.3.4、现场物资供应按施工总平
7、面布置要求合理存放、保管、使用。所有物资收验货后做好台账和标识卡片，不允许使用未经检验的物品。1.3.5、施工后的废旧物资及时清点回收，隔离存放。1.4 、物资运输准备 1.4.1、所有物资进出现场尽量减少对周围单位的生产影响。1.4.2根据设备或材料的种类，弄清其运输的重量、外形尺寸及轮廓，选用适当的运输及吊车完成设备转运工作，主要选用5吨卡车、16吨吊车。1.4.3、配备熟练的起重、操作人员,察看现场及运输道路情况,尽可能估计各种因素（天气、交叉作业等）的影响，作好充分的思想准备。1.4.4、设备吊装就位利用吊车起吊到安装层面，用专用移运小车运至设备安装位置。1.4.5、对吊装不便部位，可
8、使用卷扬机或链条葫芦起吊，同时应做好辅助安全措施。1.4.6、设备运输到现场后，及时组织安排开箱就位安装，若因其它原因不能及时安装就位时，应做好安全防护措施，堆放在安全合理的场所。2、主要施工方案根据本工程的具体情况和招标单位对工期的要求，本工程施工按主变压器和各电压等级设备安装电缆敷设及接线高压电气试验回路继电保护调试的总体工序进行安排。整体工序详细安排见表2-1：表2-1 整体工序详细安排图施工准备基础预埋铁件制作10KV/0.4KV设备验收、卸车10KV电力电缆验收高压试验10KV/0.4kV设备移位10KV电力电缆敷设10KV/0.4kV设备安装10KV电力电缆接线变压器验收、卸车变压
9、器移位变压器安装公用系统调试保护回路调试系统联调静态验收带电试运行竣工移交3、具体施工方法3.1 、 接地敷设3.1.1、 接地干线应在不同的两点与接地网相连接。3.1.2、 每个电气装置的接地应采用单独的接地线与接地网或接地干线相连。不得在一个接地线中串接几个需要接地的电气装置。3.1.3、明敷的接地干线，要便于检查，不应妨碍设备的拆卸与修理。3.1.4、明敷的接地干线，不应有高低起伏及弯曲等情况。3.1.5、接地线沿墙壁水平敷设时，离地面距离宜为250300毫米，接地线与墙壁的间隙应为1015毫米。3.1.6、明敷的接地线的表面应漆黑色，引下、引上、接地点等部位应漆黄绿色标。3.1.7、在
10、接地线引向建筑物的入口处和在检修用的临时接地处，均应刷白色底漆并标以黑色记号，其代号为“”。3.1.8、在断路器、配电间、母线分段处，应设有专供连接临时地线使用的接线板和螺栓。3.1.9、接地体的焊接应采用搭接焊，其搭接长度为扁钢宽度的2.5倍以上。且至少焊接三个棱边。3.1.10、变电站内的屏蔽网、栅栏等设备应直接接地。变电站内的所有网门的铰链处应用软铜线连接，以保持良好接地。3.2、 变压器安装3.2.1、施工流程附件检查试验本体就位设备开箱检查基础验收施工准备扫尾与竣工电气交接试验二次线安装附件安装3.2.2、检查变压器基础是否符合要求，核对有关尺寸，防止上位后再返工。3.2.3、所有变
11、压器的配套设备运至现场后严格依据有关标准进行检查验收，收齐全部文件资料，对不合要求的设备进行适当处理，设备验收合格后用16吨吊车调至用垫木搭建的平台上，用二台2吨的液压移动小车上，根据安装位置和运输途径缓缓移动就位。3.2.4、电气交接试验按GB50150-91及国家、业主和制造厂有关规定进行。3.3、低压开关屏及补偿装置安装3.3.1、安装流程图验收及扫尾电气试验柜体检查调整电容器组检查屏体接地母线安装二次回路安装屏体固定屏体就位找正基础验收工地开箱检验自投装置调试3.3.2、开关屏安装之前，根据业主要求配合土建工程做好基础槽钢的预埋工作， 严格监控其水平度。3.3.3、开关屏运输到现场后，
12、用吊车或其它设备吊至用垫木搭建的平台上，用二台2吨的液压移动小车，根据安装位置和运输途径缓缓移动就位，按设计图纸固定并连接开关屏和联络母线(电缆)。3.3.4、屏体固定螺栓要牢固、可靠、螺栓加平垫、弹垫露扣长度为2-5扣。3.3.5、屏体接地用铜编软线作接地线，一端同屏体相连，一端用螺栓固定于基础型钢上，要求基础型钢接地可靠，连接处除锈，连接牢固。3.3.6、安装框架小车时，框架进出屏内导轨与屏外基础平齐，框架进出在导轨上移动灵活，无卡阻碰撞小车隔离触头检查洁净光滑镀层完好、无变形，静触头各弹簧压力一致，动静触头接触时牢固可靠3.3.7、电气试验按电气装置安装工程电气设备交接试验标准(GB50
13、150-91)进行。3.4、母线安装工艺施工前根据设计图纸、现场情况及甲方的运行、维修要求确定母线支架的位置、方式及走向。3.4.1、母线装置的预留孔、预埋铁件应符合设计要求。3.4.2、母线装置安装紧固件必须采用符合国标的镀锌制品，户外使用的紧固件应用热镀锌。3.4.3、母线表面应光洁平整，不应有裂纹、折皱、夹杂物。母线不能有变形和扭曲现象。3.4.4、各种金属构件的安装螺孔不准采用气焊割孔或电焊吹孔。3.4.5、母线平弯、立弯应符合规程要求。3.4.6、母线与母线、母线与分支线、母线与电器接线端子搭接时其搭接面处理应符合国标规定。3.4.7、母线的相序排列应符合规程要求。3.4.8、母线刷
14、相色漆应符合规程要求。3.4.9、相同布置的主母线及引下线要横平竖直，整齐美观。3.4.10、母线开始弯曲处距母线连接位置不应小于50毫米。3.5、高、低压电缆所有电缆均人工敷设，首先按电缆清册计算好电缆长度,集中力量进行大批量敷设就位，然后留部分电缆工进行固定、整理、挂牌及接线等后期工作，以提高工效。敷设前检查有关的电缆构筑物，并对电缆布置进行优化，施工时严格控制电缆的弯曲半径在规范要求的范围内，走向符合设计要求，并根据设计要求加装防护管，防止电缆损伤，电缆头的制作由专业人员进行，严格把好电缆头制作工艺质量关。二次电缆主要敷设在电缆桥架内，按设计图纸正确做好电气连接，保证二次回路畅通。3.6
15、、调试为保证本工程的调试质量，公司将抽调具有丰富调试经验和较高专业理论的调试人员组成本工程的检测调试班负责本工程的调试任务。本工程的电气设备试验将严格按照电气交接试验标准GB50150-91及甲方和厂家的有关规定进行，回路继保调试按照国家和制造厂有关标准进行。4、主要施工机械配备4.1、本公司已有的各种类别的大、中、小型施工工器具均能满足本工程施工之需要，根据施工组织设计及项目经理部的使用计划配备完好的机具、车辆、仪器、仪表。在进场前做好调剂、维修、保养、运输工作，使其处于完好状态，完好率95%以上。4.2、主要施工机械配备见表：主要施工机械配备表序号名称规格单位数量进场要求1吊车16t辆1设备运输就位3液压移运小车2t部2施工全过程4台钻H16台25冲击电锤把26手提电钻把37
