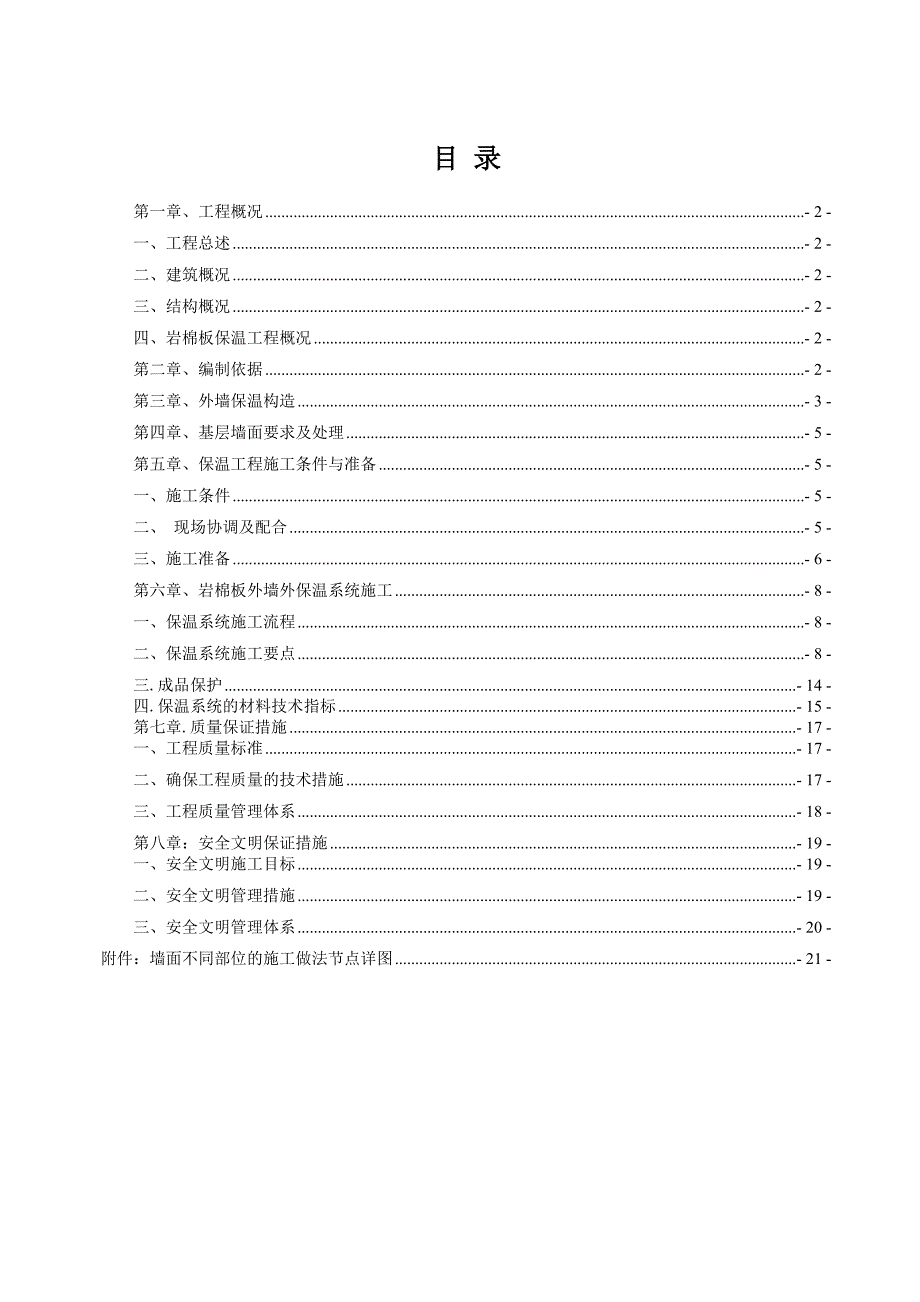

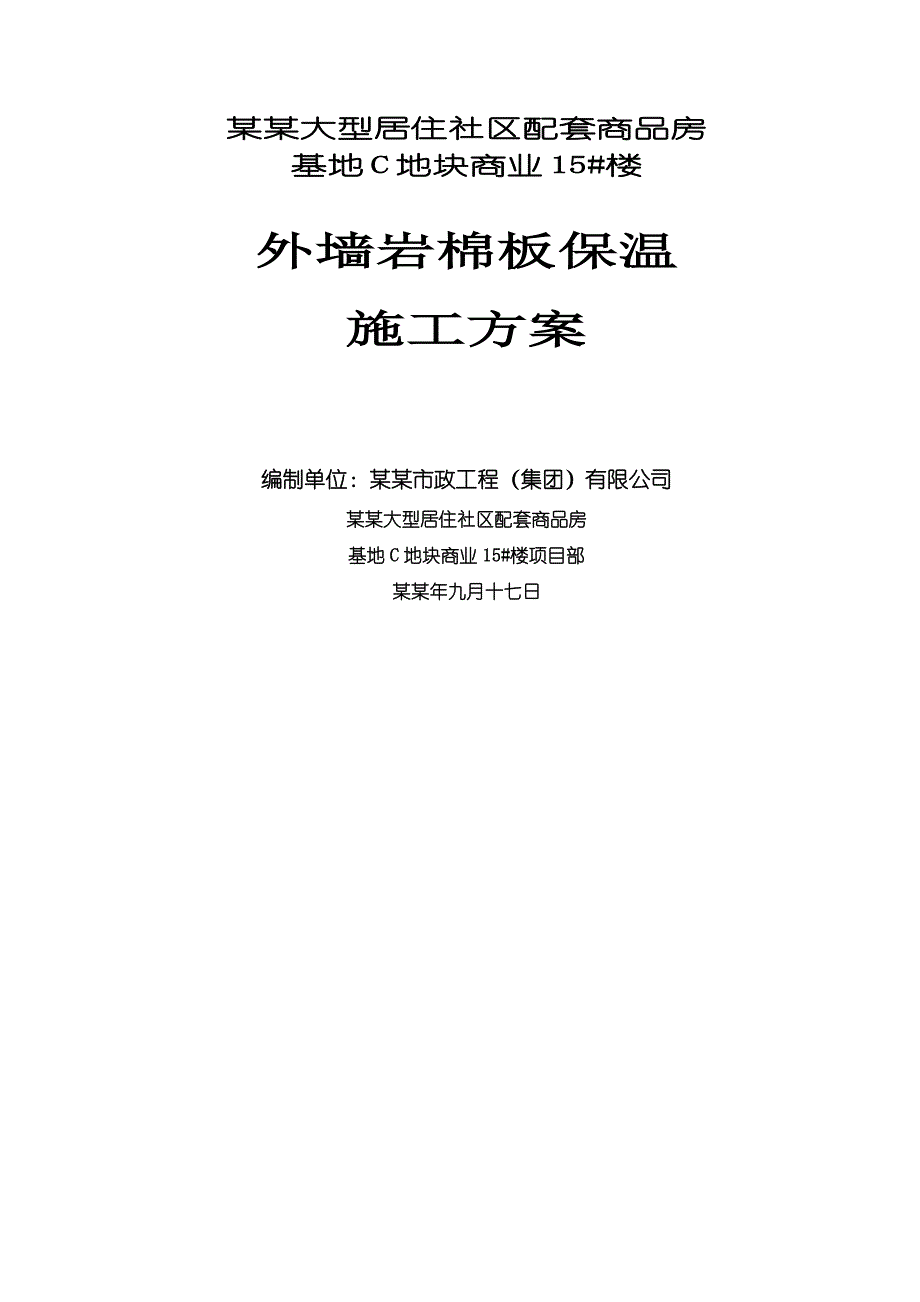

1、某某大型居住社区配套商品房基地C地块商业15#楼外墙岩棉板保温施工方案编制单位：某某市政工程（集团）有限公司某某大型居住社区配套商品房基地C地块商业15#楼项目部某某年九月十七日目 录第一章、工程概况- 2 -一、工程总述- 2 -二、建筑概况- 2 -三、结构概况- 2 -四、岩棉板保温工程概况- 2 -第二章、编制依据- 2 -第三章、外墙保温构造- 3 -第四章、基层墙面要求及处理- 5 -第五章、保温工程施工条件与准备- 5 -一、施工条件- 5 -二、 现场协调及配合- 5 -三、施工准备- 6 -第六章、岩棉板外墙外保温系统施工- 8 -一、保温系统施工流程- 8 -二、保温系统施

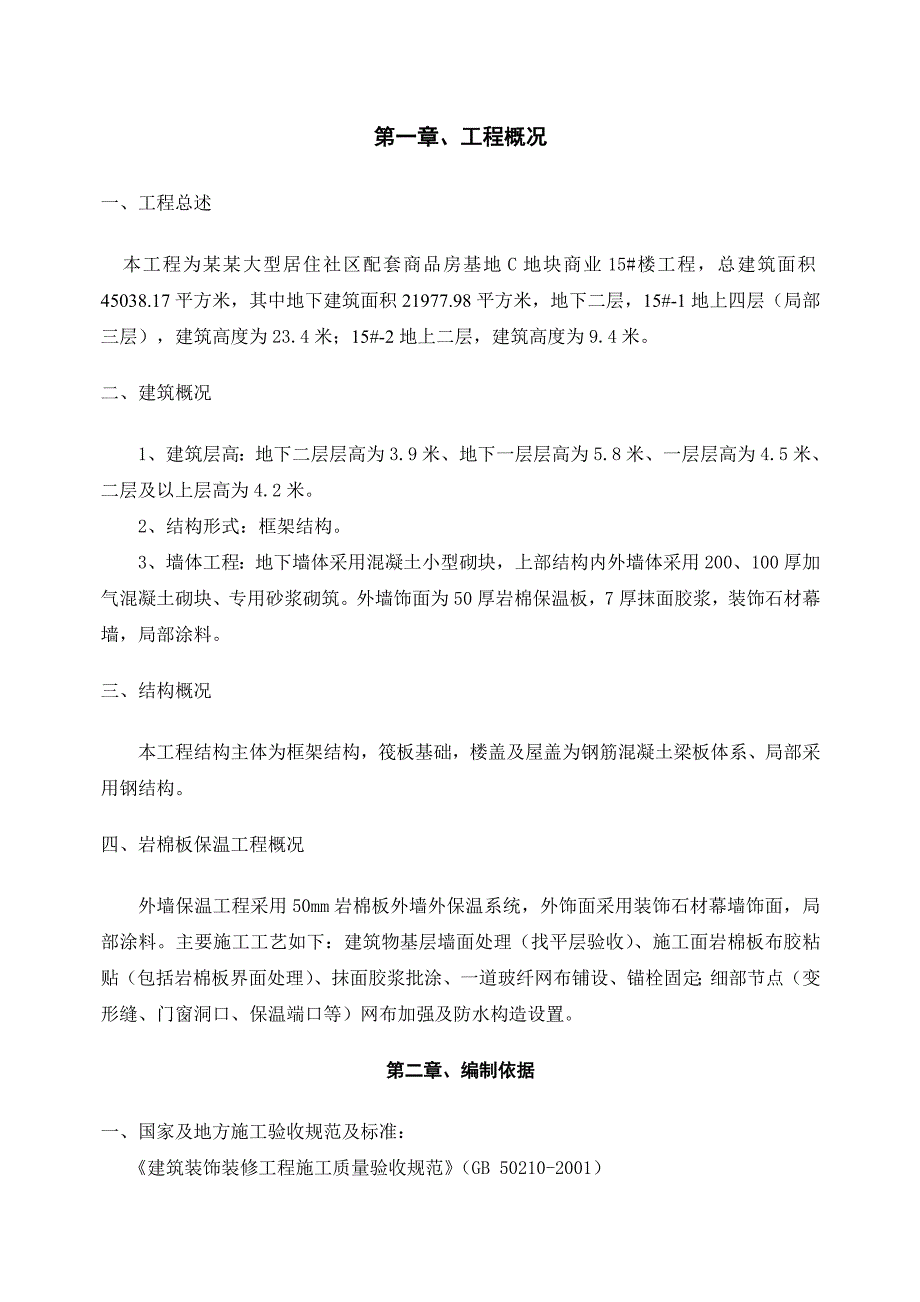

2、工要点- 8 -三.成品保护- 14 -四.保温系统的材料技术指标- 15 -第七章.质量保证措施- 17 -一、工程质量标准- 17 -二、确保工程质量的技术措施- 17 -三、工程质量管理体系- 18 -第八章：安全文明保证措施- 19 -一、安全文明施工目标- 19 -二、安全文明管理措施- 19 -三、安全文明管理体系- 20 -附件：墙面不同部位的施工做法节点详图- 21 -第一章、工程概况一、工程总述本工程为某某大型居住社区配套商品房基地C地块商业15#楼工程，总建筑面积45038.17平方米，其中地下建筑面积21977.98平方米，地下二层，15#-1地上四层（局部三层），建筑高
3、度为23.4米；15#-2地上二层，建筑高度为9.4米。二、建筑概况1、建筑层高：地下二层层高为3.9米、地下一层层高为5.8米、一层层高为4.5米、二层及以上层高为4.2米。2、结构形式：框架结构。3、墙体工程：地下墙体采用混凝土小型砌块，上部结构内外墙体采用200、100厚加气混凝土砌块、专用砂浆砌筑。外墙饰面为50厚岩棉保温板，7厚抹面胶浆，装饰石材幕墙，局部涂料。三、结构概况本工程结构主体为框架结构，筏板基础，楼盖及屋盖为钢筋混凝土梁板体系、局部采用钢结构。四、岩棉板保温工程概况外墙保温工程采用50mm岩棉板外墙外保温系统，外饰面采用装饰石材幕墙饰面，局部涂料。主要施工工艺如下：建筑物
4、基层墙面处理（找平层验收）、施工面岩棉板布胶粘贴（包括岩棉板界面处理）、抹面胶浆批涂、一道玻纤网布铺设、锚栓固定；细部节点（变形缝、门窗洞口、保温端口等）网布加强及防水构造设置。第二章、编制依据一、国家及地方施工验收规范及标准：建筑装饰装修工程施工质量验收规范（GB 50210-2001）建筑节能工程施工质量验收规范（GB/T50411-2007）建筑节能工程施工质量验收规程（DGJ08-113-2009）外墙外保温工程技术规程(JGJ 144-2004 )建筑工程施工现场共用电安全规范(GB50194)建筑施工高处作业安全技术规范（JGJ80-91）建设工程施工现场管理规定二.某某大型居住社
5、区配套房基地项目C地块商业15#楼建筑施工图第三章、外墙保温构造本施工方案为岩棉板薄抹灰外墙外保温系统施工，采用50mm岩棉板作为保温层，运用胶粘剂粘贴和锚栓固定相结合的工艺与基层墙体连接固定，并由抹面胶浆和双层增强用玻纤网布复合成抹面层，饰面层为涂料饰面。岩棉板外墙外保温系统构造及系统组成材料:序号系统构造材料组成1基 层200厚加气混凝土砌块找平层腻子批崁2粘结层采用岩棉板专用胶粘剂（全面积粘贴）3保温层50mm半硬质矿（岩）棉板保温层，专用锚固件用射钉或金属锚栓固定在基层上，双向600 4抹面层7厚抹面胶浆复合耐碱玻纤网格布，外墙柔性耐水腻子5饰面层装饰石材幕墙饰面，局部涂料饰面注：表中
6、24步骤为保温施工。岩棉板外墙外保温系统基本构造图: （装饰石材幕墙饰面，局部涂料饰面）涂料饰面第四章、基层墙面要求及处理（1）系统对基层面要求由于薄抹灰外墙外保温系统抹面层和饰面层的偏差很大程度上取决于基层，为保证保温工程的质量，保温层要求铺在坚实、平整的表面上，采用腻子批崁进行找平，表面不压光。基层面要求：A、腻子批崁基层粘结牢固、无开裂、无空鼓、无渗水。B、基层面干燥、平整，平整度：两米靠尺测定小于5mm20mm误差。C、基层面具一定强度，表面抗拉强度不小于0.5Mpa。D、基层面无油污、浮尘或空鼓的疏松层等其他异物。第五章、保温工程施工条件与准备一、施工条件1. 基层墙面按照要求已验收
7、合格，基层墙面应坚实平整，腻子找平层的平整度和垂直度应符合相关标准的要求，基层墙面及其水泥砂浆找平层已经按照规范要求验收合格。2、门窗口及有关外墙面联结件基层墙体及水泥砂浆找平层和门窗洞口的施工质量应验收合格，门窗框或辅框应安装到位。伸出墙面的消防梯、水落管、穿越墙体洞口的管线和空调器等预埋件、连接件应安装完毕，并按外保温系统的设计厚度留出间隙。3、气候条件外墙外保温施工期间以及完工后24h内。基层及施工环境温度应为535之间，夏季应避免烈日暴晒；在五级以上大风天气和雨、雪天不得施工。如施工中突遇降雨，应采取有效措施防止雨水冲刷墙面。二、 现场协调及配合1、 积极同业主、监理联系，需要监理检查
8、的项目，要及时请示。并接受监理的指导，准确及时的更正监理提出的问题，以达到工程施工的合格率更高。2、 加强同有关部门的联系，为施工创造良好的外部条件，以利于整个工程的顺利进行。3 、 根据外保温工程施工前，应满足：（1）外墙粉饰层必须施工完毕，并经监理验收合格；（2）门窗框必须安装完成，（未完成安装的要预留出安装岩棉板收边尺寸）并报告监理验收；（3）相关外墙连墙件及预留（埋）支撑架，并安装完成。 4、垂直、水平运输及登高方案（1）垂直运输使用汽车吊配合人力搬运共同实现，在使用汽车吊机械时需提前向业主申请并开具工作票（2）水平运输楼层排架内运输以人力搬运为主。（3）登高外墙保温施工作业则以钢管式
9、脚手架为基础。三、施工准备 1、前期技术准备（1）通过现场勘察，对现场结构与设计图纸相比较，发现图纸与现场不符合的或存在可能影响施工的问题及时与业主监理进行汇报与沟通，然后根据需要在设计、业主、监理方等协商下解决。（2）熟悉现场情况，详细掌握周围环境、确认墙轴线点、楼层标高、墙面垂直线等，做好三线定位准备。2、材料与人员准备根据施工现场施工需要，组织材料进场和施工人员进场。材料后就分类挂牌存放。保温板采用塑料薄膜袋包装，防潮防雨，包装袋不得破损，应在干燥通风的库房里贮存，并按品种、规格分别堆放，避免重压；网布、锚固件也应防雨防潮存放；干混砂浆注意防雨防潮和保质期。3、施工机具准备根据现场实际情
10、况及工程特点、施工进度计划，实行动态管理。主要施工机具设备为：外接电源设备、电动搅拌机、电锤、冲击钻、搅拌桶、钢尺、剪刀、壁纸刀、抹刀、齿形锯刀、2米靠尺、墨斗、脱线板、锤子、滚筒、杠尺、阴阳角抹子等。施工用劳防用品，安全帽、手套、眼镜等准备齐全。第六章、岩棉板外墙外保温系统施工一、保温系统施工流程基层墙面找平层验收合格及清理工具准备材料准备挂基准线，安装底座托架岩棉板粘贴面做界面处理配制聚合物改性胶粘剂贴岩棉板，（终端部位粘贴翻包网布）包括门窗洞口砂浆粉刷。岩棉板嵌缝处理，及修整岩棉板平整和垂直度检查、验收配制聚合物改性抗裂胶浆岩棉板界面抗裂处理第一道均匀抹面，且埋置网布安装锚固件（锚固件穿
11、过网格布）网布裁剪第二道抹面抹平，埋置第二道网布第三道抹面抹平，且修理平整工程验收二、保温系统施工要点步骤一 : 基层处理、弹控制线挂基准线为确保岩棉板安装的平整、垂直度符合要求，需要弹控制线与挂基准线。(1) 基层处理：墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔除干净。检查找平层是否符合要求,基层验收合格后方可进行保温施工。（2）弹线控制：根据实际建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝、装饰缝线等。根据总包提供的水平点弹出单体楼房的外地坪水平线起点，托架安装线等。（3）挂基准线：在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个
12、楼层适当位置挂水平线，以控制岩棉板的垂直度和平整度。注意：所放垂线间距上下保持一致，垂线与墙面的距离为所贴保温层的厚度。步骤二 :岩棉板专用胶粘剂的配制在干净的塑料桶里倒入一定量的洁净水，采用手持式电动搅拌器边搅拌边加胶粘剂粉料，加液体量约为粉剂的20%；充分搅拌5-7分钟，直到搅拌均匀，稠度适中，即可使用。切记：搅拌充分，粘度确保刚粘贴上的岩棉板不下垂，不可加水过多；注意聚合物改性粘结剂只需加洁净水，不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的粘结剂宜在2小时内用完，严禁使用过时灰；工作完毕，务必及时清洗干净工具。检查：经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。步骤
13、三 :岩棉板界面处理选用的岩棉板规格和外观尺寸偏差在规定范围内。在使用粘结剂粘贴保温板的施工前，须在矿棉板上先上一道表面处理层。表面处理层的做法为：在岩棉板的外表面需要涂抹一层厚薄适度的胶粘剂（厚度约为1mm），这层砂浆的施工必须用不锈钢的平整刮刀用力抹平，使胶浆应能嵌入岩棉板的纤维丝中。待表面处理层稍干后，可以准备布胶粘贴。检查：经验检查岩棉板切割规范、尺寸符合要求。界面层砂浆包裹岩棉板面层纤维中。步骤四 :岩棉板布胶（1）需网格布翻包处进行网格布预处理：在外墙的细部处理部位，如膨胀缝两侧、门窗孔洞边、女儿墙等部位岩棉板端口需预粘贴窄幅标准型网格布，在岩棉板翻包预埋部分宽度约100mm，余下
14、甩出待抹面施工时翻包。（2）粘贴岩棉时，胶粘剂应涂在岩棉背面，胶粘剂在岩棉板粘贴面上的布胶按照下图可采用点框法布胶，布胶部位宜与锚固件相对应，板边一周涂抹大约80mm宽的粘胶剂，中间粘结点的尺寸不小于150mm，岩棉板与基础墙面的实际有效粘结面积不应小于岩棉板面积的30，板的侧面不得涂抹或沾有胶粘剂，板间缝隙不得大于1mm，板间高差不得大于1.5mm。宽度小于300mm的小块岩棉板粘贴时采用满布胶方法。 检查：经验检查布胶规范、均匀，用量保证，岩棉板上布胶粘结状态良好，胶料新鲜。步骤五：岩棉板粘贴（1）应先在散水坡以上不小于150mm部位用膨胀螺栓在基层墙体上安装托架，膨胀螺栓的间距应不大于6
15、00mm，或托架离散水坡高度应适应建筑结构沉降而不导致外墙外保温系统损坏的要求。（2）岩棉板应自下而上沿水平方向横向铺贴（自托架部位开始排板粘贴，托架之下为EPS保温板粘贴），保证连续结合，板缝自然靠紧，相邻板面应平齐，且上下两排岩棉板应竖向错缝板长1/2。达不到时至少确保200mm宽度错缝。保温板的排列原则：外墙大面积铺板必须水平、同缝，垂直面要错缝排列。（3）布好胶的岩棉板立即粘贴到墙面上，动作迅速，以防胶料结皮而影响粘结效果。岩棉板粘贴在墙上后，用2m直尺进行压平操作，以保证板面平整度符合要求且黏结牢固。达到板与板间挤紧，在碰头缝处不可涂抹粘结砂浆。每粘贴完一块板，应及时清除干净板侧挤出的粘结料，板间不留间隙。板与板之间要挤紧，板间缝隙不
