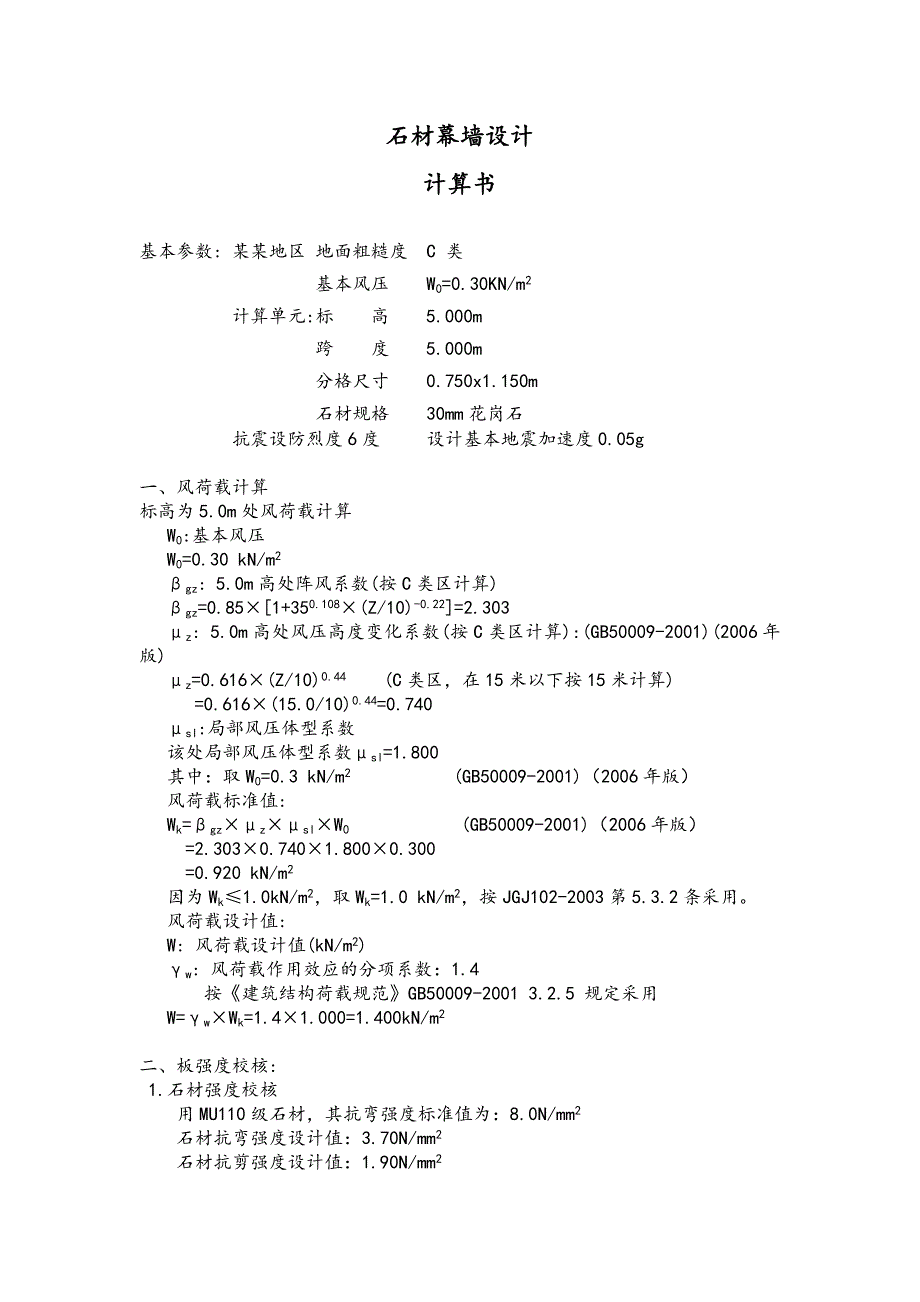

1、石材幕墙设计计算书 基本参数: 某某地区 地面粗糙度 C 类 基本风压 W0=0.30KN/m2 计算单元:标 高 5.000m 跨 度 5.000m 分格尺寸 0.750x1.150m石材规格 30mm花岗石 抗震设防烈度6度 设计基本地震加速度0.05g 一、风荷载计算 标高为5.0m处风荷载计算 W0:基本风压 W0=0.30 kN/m2 gz: 5.0m高处阵风系数(按C类区计算) gz=0.851+350.108(Z/10)-0.22=2.303 z: 5.0m高处风压高度变化系数(按C类区计算):(GB50009-2001)(2006年版) z=0.616(Z/10)0.44 (C

2、类区,在15米以下按15米计算) =0.616(15.0/10)0.44=0.740 sl:局部风压体型系数 该处局部风压体型系数sl=1.800 其中:取W0=0.3 kN/m2 (GB50009-2001)(2006年版) 风荷载标准值: Wk=gzzslW0 (GB50009-2001)(2006年版) =2.3030.7401.8000.300 =0.920 kN/m2 因为Wk1.0kN/m2,取Wk=1.0 kN/m2,按JGJ102-2003第5.3.2条采用。 风荷载设计值: W: 风荷载设计值(kN/m2) w: 风荷载作用效应的分项系数:1.4 按建筑结构荷载规范GB500

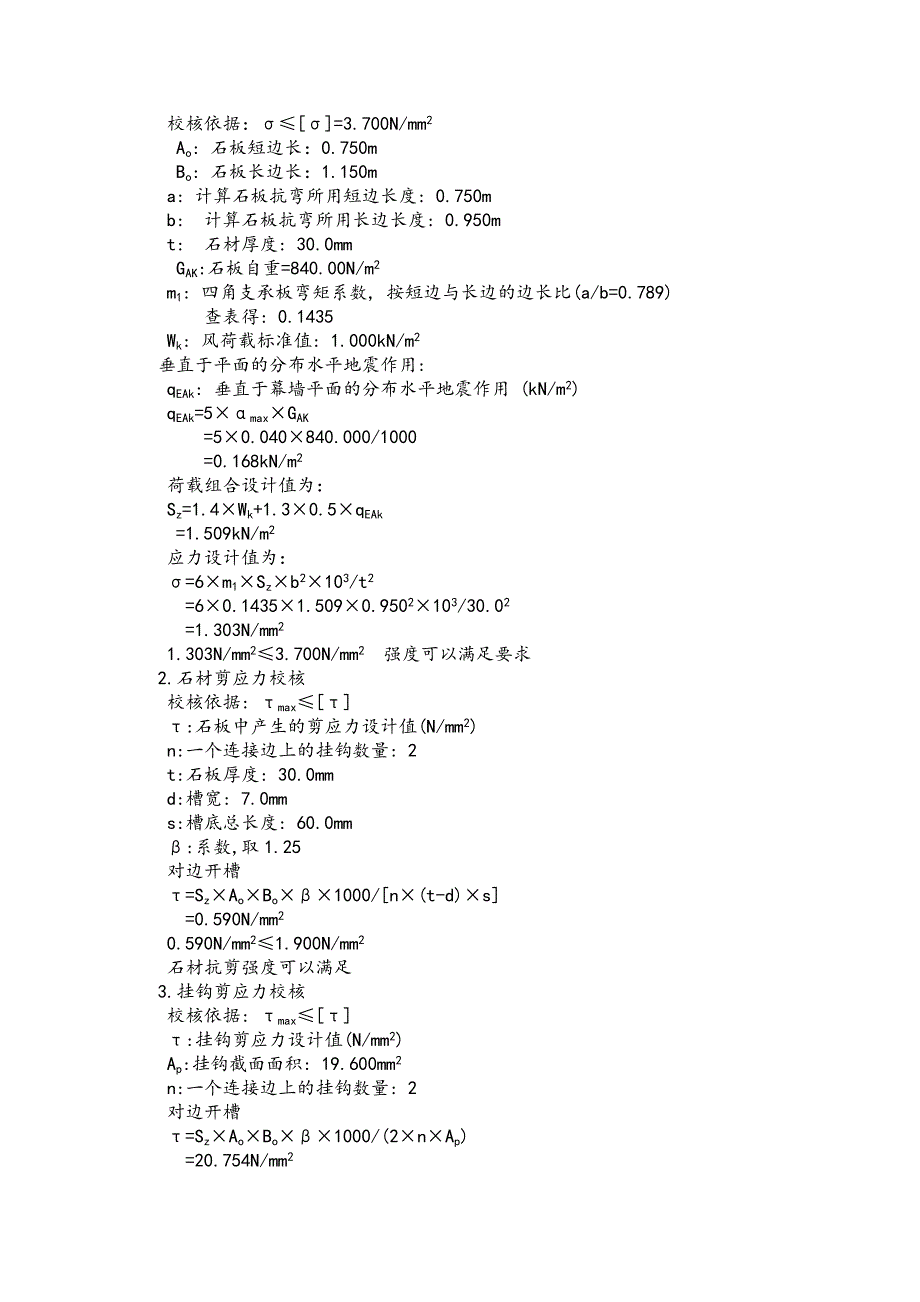

3、09-2001 3.2.5 规定采用 W=wWk=1.41.000=1.400kN/m2二、板强度校核: 1.石材强度校核 用MU110级石材,其抗弯强度标准值为:8.0N/mm2 石材抗弯强度设计值:3.70N/mm2 石材抗剪强度设计值:1.90N/mm2 校核依据:=3.700N/mm2 Ao: 石板短边长:0.750m Bo: 石板长边长:1.150m a: 计算石板抗弯所用短边长度: 0.750m b: 计算石板抗弯所用长边长度: 0.950m t: 石材厚度: 30.0mm GAK:石板自重=840.00N/m2 m1: 四角支承板弯矩系数, 按短边与长边的边长比(a/b=0.78

4、9) 查表得: 0.1435 Wk: 风荷载标准值: 1.000kN/m2 垂直于平面的分布水平地震作用: qEAk: 垂直于幕墙平面的分布水平地震作用 (kN/m2) qEAk=5maxGAK =50.040840.000/1000 =0.168kN/m2 荷载组合设计值为: Sz=1.4Wk+1.30.5qEAk =1.509kN/m2 应力设计值为: =6m1Szb2103/t2 =60.14351.5090.9502103/30.02 =1.303N/mm2 1.303N/mm23.700N/mm2 强度可以满足要求 2.石材剪应力校核 校核依据: max :石板中产生的剪应力设计值(

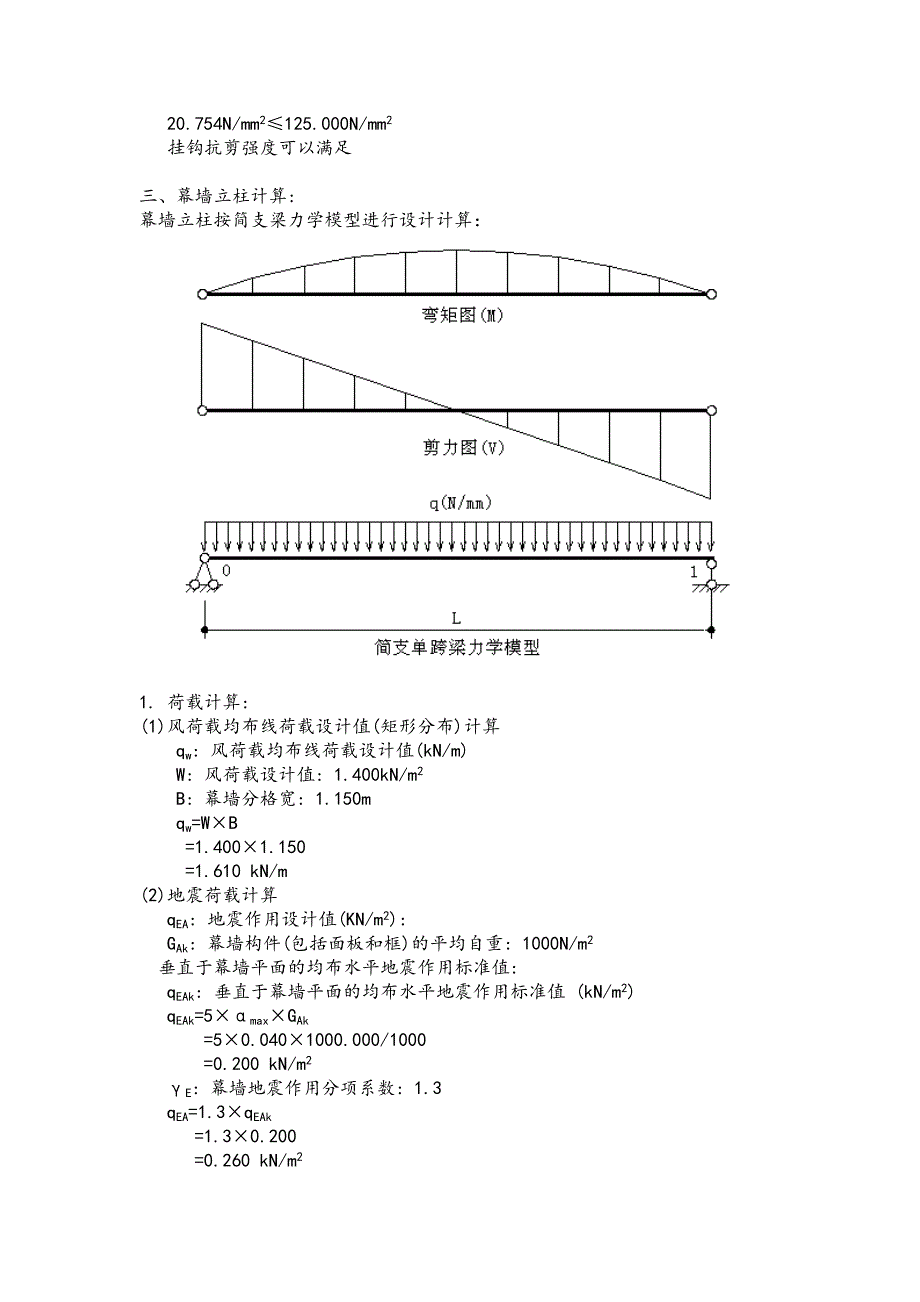

5、N/mm2) n:一个连接边上的挂钩数量: 2 t:石板厚度: 30.0mm d:槽宽: 7.0mm s:槽底总长度: 60.0mm :系数,取1.25 对边开槽 =SzAoBo1000/n(t-d)s =0.590N/mm2 0.590N/mm21.900N/mm2 石材抗剪强度可以满足 3.挂钩剪应力校核 校核依据: max :挂钩剪应力设计值(N/mm2) Ap:挂钩截面面积: 19.600mm2 n:一个连接边上的挂钩数量: 2 对边开槽 =SzAoBo1000/(2nAp) =20.754N/mm2 20.754N/mm2125.000N/mm2 挂钩抗剪强度可以满足 三、幕墙立柱计

6、算: 幕墙立柱按简支梁力学模型进行设计计算:1. 荷载计算:(1)风荷载均布线荷载设计值(矩形分布)计算 qw: 风荷载均布线荷载设计值(kN/m) W: 风荷载设计值: 1.400kN/m2 B: 幕墙分格宽: 1.150m qw=WB =1.4001.150 =1.610 kN/m(2)地震荷载计算 qEA: 地震作用设计值(KN/m2): GAk: 幕墙构件(包括面板和框)的平均自重: 1000N/m2 垂直于幕墙平面的均布水平地震作用标准值: qEAk: 垂直于幕墙平面的均布水平地震作用标准值 (kN/m2) qEAk=5maxGAk =50.0401000.000/1000 =0.2

7、00 kN/m2 E: 幕墙地震作用分项系数: 1.3 qEA=1.3qEAk =1.30.200 =0.260 kN/m2 qE:水平地震作用均布线作用设计值(矩形分布) qE=qEAB =0.2601.150 =0.299 kN/m(3)立柱弯矩: MwkN.m载作用下立柱弯矩(kN.m) qw: 风荷载均布线荷载设计值: 1.610(kN/m) Hsjcg: 立柱计算跨度: 3.600m Mw=qwHsjcg2/8 =1.6103.6002/8 =2.608 kNm ME: 地震作用下立柱弯矩(kNm): ME=qEHsjcg2/8 =0.2993.6002/8 =0.484kNm M:

8、 幕墙立柱在风荷载和地震作用下产生弯矩(kNm) 采用SW+0.5SE组合 M=Mw+0.5ME =2.608+0.50.484 =2.850kNm2. 选用立柱型材的截面特性: 立柱型材号:槽钢10# 选用的立柱材料牌号:Q235 d=16 型材强度设计值: 抗拉、抗压215.000N/mm2 抗剪125.0N/mm2 型材弹性模量: E=2.10105N/mm2 X轴惯性矩: Ix=194.395cm4 Y轴惯性矩: Iy=30.355cm4 立柱型材在弯矩作用方向净截面抵抗矩: Wn=38.828cm3 立柱型材净截面积: An=12.163cm2 立柱型材截面垂直于X轴腹板的截面总宽度

9、: LT_x=6.000mm 立柱型材计算剪应力处以上(或下)截面对中和轴的面积矩: Ss=22.823cm3 塑性发展系数: =1.053. 幕墙立柱的强度计算: 校核依据: N/An+M/(Wn)a=215.0N/mm2(拉弯构件) B: 幕墙分格宽: 1.150m GAk: 幕墙自重: 1000N/m2 幕墙自重线荷载: Gk=1000B/1000 =10001.150/1000 =1.150kN/m Nk: 立柱受力: Nk=GkL =1.1503.600 =4.140kN N: 立柱受力设计值: rG: 结构自重分项系数: 1.2 N=1.2Nk =1.24.140 =4.968kN

10、 : 立柱计算强度(N/mm2)(立柱为拉弯构件) N: 立柱受力设计值: 4.968kN An: 立柱型材净截面面积: 12.163cm2 M: 立柱弯矩: 2.850kNm Wn: 立柱在弯矩作用方向净截面抵抗矩: 38.828cm3 : 塑性发展系数: 1.05 =N10/An+M103/(1.05Wn) =4.96810/12.163+2.850103/(1.0538.828) =73.999N/mm2 73.999N/mm2 a=215.0N/mm2 立柱强度可以满足 4. 幕墙立柱的刚度计算: 校核依据: dfL/250 df: 立柱最大挠度 Du: 立柱最大挠度与其所在支承跨度(

11、支点间的距离)比值: L: 立柱计算跨度: 3.600m df=5qWkHsjcg41000/(3842.1Ix)=6.161mm Du=U/(L1000) =6.161/(3.6001000) =1/584 1/584 1/250 挠度可以满足要求! 5. 立柱抗剪计算: 校核依据: max=125.0N/mm2(1)Qwk: 风荷载作用下剪力标准值(kN) Qwk=WkHsjcgB/2 =1.0003.6001.150/2 =2.070kN(2)Qw: 风荷载作用下剪力设计值(kN) Qw=1.4Qwk =1.42.070 =2.898kN(3)QEk: 地震作用下剪力标准值(kN) QE

12、k=qEAkHsjcgB/2 =0.2003.6001.150/2 =0.414kN(4)QE: 地震作用下剪力设计值(kN) QE=1.3QEk =1.30.414 =0.538kN(5)Q: 立柱所受剪力: 采用Qw+0.5QE组合 Q=Qw+0.5QE =2.898+0.50.538 =3.167kN(6)立柱剪应力: : 立柱剪应力: Ss: 立柱型材计算剪应力处以上(或下)截面对中和轴的面积矩: 22.823cm3 立柱型材截面垂直于X轴腹板的截面总宽度: LT_x=6.000mm Ix: 立柱型材截面惯性矩: 194.395cm4 =QSs100/(IxLT_x) =3.16722.823100/(194.3956.000) =6.197N/mm2 =6.197N/mm2 125.0N/mm2 立柱抗剪强度可以满足 四、立柱与主结构连接 Lct2: 连接处热轧钢角码壁厚: 6.0mm Jy: 连接处热轧钢角码承压强度: 305.0N/mm2 D2: 连接螺栓公称直径: 12.0mm
