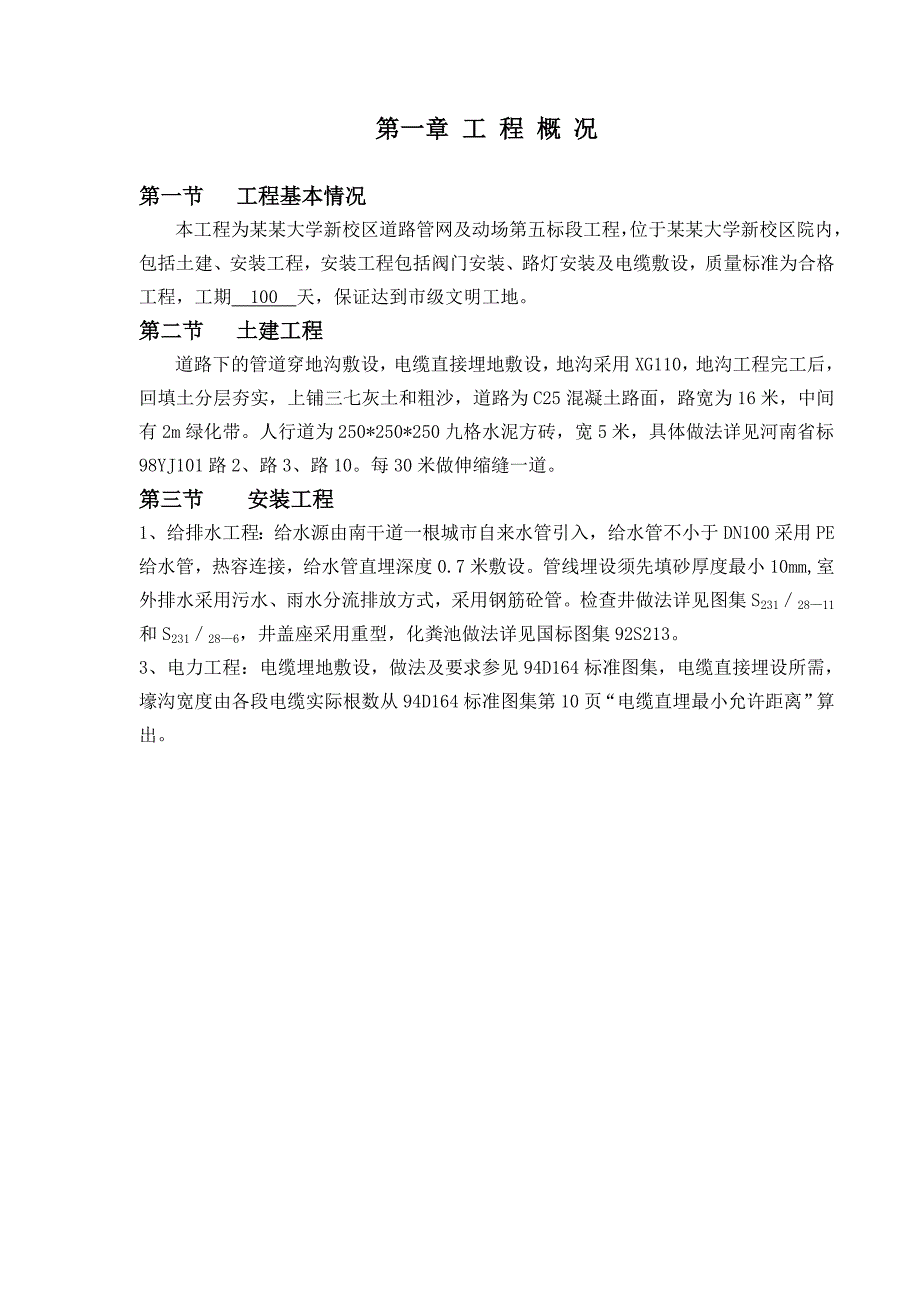

1、第一章 工 程 概 况第一节 工程基本情况本工程为某某大学新校区道路管网及动场第五标段工程，位于某某大学新校区院内，包括土建、安装工程，安装工程包括阀门安装、路灯安装及电缆敷设，质量标准为合格工程，工期 100 天，保证达到市级文明工地。第二节 土建工程道路下的管道穿地沟敷设，电缆直接埋地敷设，地沟采用XG110，地沟工程完工后，回填土分层夯实，上铺三七灰土和粗沙，道路为C25混凝土路面，路宽为16米，中间有2m绿化带。人行道为250*250*250九格水泥方砖，宽5米，具体做法详见河南省标98YJ101路2、路3、路10。每30米做伸缩缝一道。第三节 安装工程1、给排水工程：给水源由南干道一

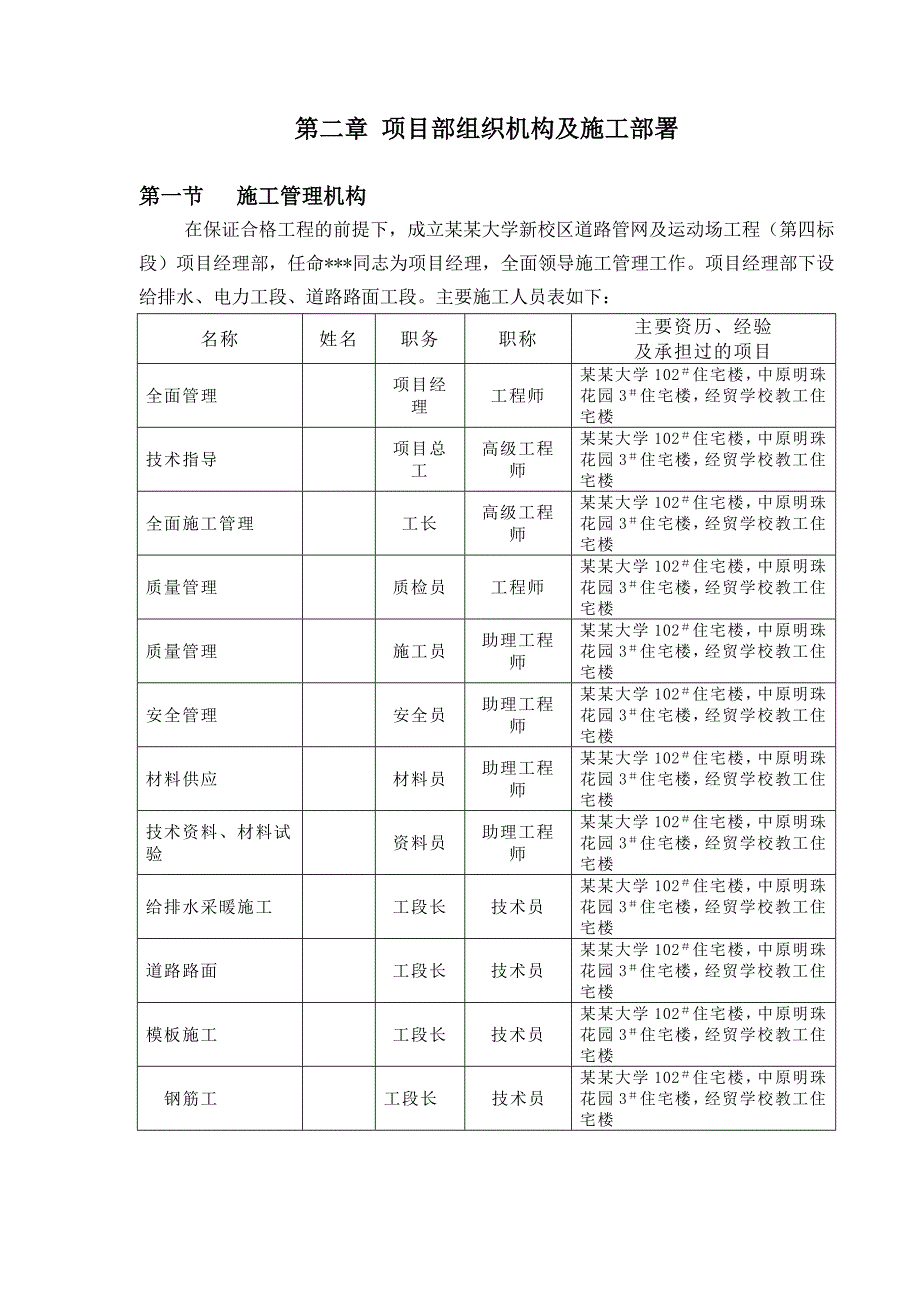

2、根城市自来水管引入，给水管不小于DN100采用PE给水管，热容连接，给水管直埋深度0.7米敷设。管线埋设须先填砂厚度最小10mm,室外排水采用污水、雨水分流排放方式，采用钢筋砼管。检查井做法详见图集S2312811和S231286，井盖座采用重型，化粪池做法详见国标图集92S213。3、电力工程：电缆埋地敷设，做法及要求参见94D164标准图集，电缆直接埋设所需，壕沟宽度由各段电缆实际根数从94D164标准图集第10页“电缆直埋最小允许距离”算出。第二章 项目部组织机构及施工部署第一节 施工管理机构在保证合格工程的前提下，成立某某大学新校区道路管网及运动场工程（第四标段）项目经理部，任命*同志
3、为项目经理，全面领导施工管理工作。项目经理部下设给排水、电力工段、道路路面工段。主要施工人员表如下：名称姓名职务职称主要资历、经验及承担过的项目全面管理项目经理工程师某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼技术指导项目总工高级工程师某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼全面施工管理工长高级工程师某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼质量管理质检员工程师某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼质量管理施工员助理工程师某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼安全管理安全员助理工程师某某

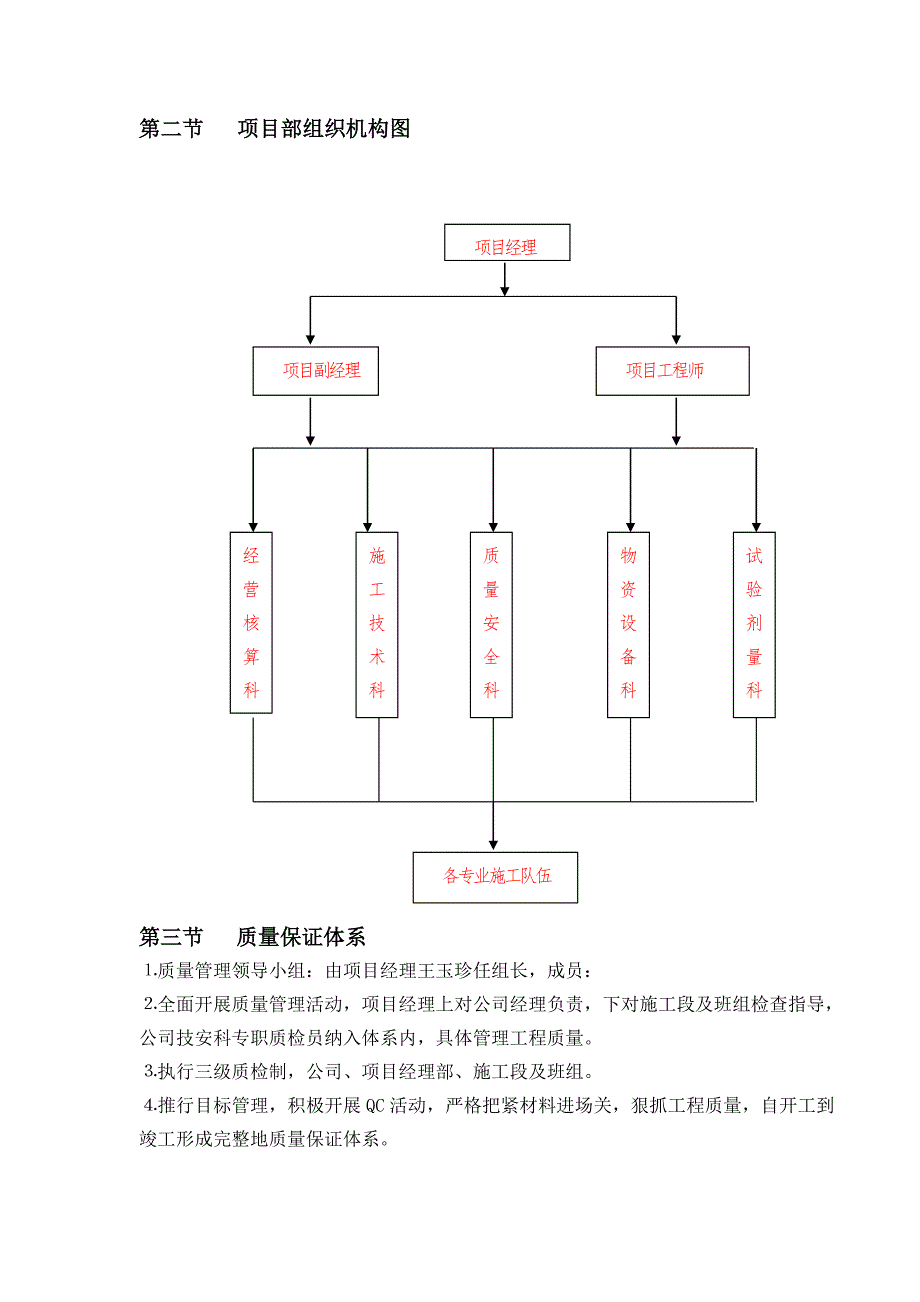

4、大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼材料供应材料员助理工程师某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼技术资料、材料试验资料员助理工程师某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼给排水采暖施工工段长技术员某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼道路路面工段长技术员某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼模板施工工段长技术员某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼钢筋工工段长技术员某某大学102住宅楼，中原明珠花园3住宅楼，经贸学校教工住宅楼第二节 项目部组织机构图项目
5、经理项目工程师项目副经理试验剂量科物资设备科质量安全科施工技术科经营核算科各专业施工队伍第三节 质量保证体系质量管理领导小组：由项目经理王玉珍任组长，成员：全面开展质量管理活动，项目经理上对公司经理负责，下对施工段及班组检查指导，公司技安科专职质检员纳入体系内，具体管理工程质量。执行三级质检制，公司、项目经理部、施工段及班组。推行目标管理，积极开展QC活动，严格把紧材料进场关，狠抓工程质量，自开工到竣工形成完整地质量保证体系。第四节 劳力组织施工采用专业队和混合队形式，以利各工种之间互相搭配，均衡施工。第五节 施工用水、用电施工用水，包括工程用水、机械用水、生活用水和消防用水，根据计算；日施工
6、用水量为2.82升/秒，消防用水量为40升/秒，故采用200mm上水铸铁管满足消防用水。施工用电：总功率为204.4千瓦，生活用电按5千瓦/日，分别选用三芯20-30mm2胶皮铝线及4-6mm2胶皮铝线。第六节 施工道路现场道路铺路渣，有循环道路，保证材料顺利进场，有排水沟，保证排水顺畅，施工现场无积水。第七节 技术组织施工前完成公司到工地，工地到专业队的技术交底、安全交底。检测手段一部分为直观检查，另一部分为质检部门检测室试验；公司调一批常规质检工具、仪器配套工程施工。第八节 材料组织根据施工进度计划的要求，各种材料提前计划，集中订货。必须保证材质优良，成本适当，依据工地具体情况，组织合理运
7、输车队运输设备、材料。各种原材料进场必须坚持先试验后使用的原则，质检员、材料员要严格把关，所有材料必须具有合格证和质量检验单。第九节 施工机械安排根据主要机械设备表的进场计划，挖掘机、推土机、压路机、汽车式起重机等施工机械进场，有一处混凝土搅拌站、二台500砼搅拌机、二台350砂浆搅拌机组成砼、砂浆搅拌站供搅拌砼和砂浆使用。第三章 主要施工方法第一节 施工流程及施工段工序1、按照先地下后地上的施工顺序施工，在回填土的同时做好窨井、雨水井、污水井、检查井的定点及预埋位置。2、安装施工、管道铺设与土建紧密配合，分段流水作业，工序合理交叉。3、机械安排办法：挖掘机在开工前进场，其他机械根据机械计划准
8、时到位。设砼搅拌站和砂浆搅拌站供应整个工程的所需砂浆和砼。另设预制盖板制作场，满足预制件需求。第二节 测量定位方法一、测量准备：1、工段工程师负责各自工段测量工作，项目工程师负责总测量、复核。2、经纬仪、水准仪、钢尺等测量、检验器具使用前做好复核校对，用后集中管理。3、做好固定水准点，做出道路坐标、固定桩、各类管网控制桩。公司技安科、项目经理部、施工区段三级测量、复测、定位交底工作。4、熟悉设计图纸，了解设计意图。熟悉现场状况，了解道路和管线走向及道路管线沿途已有的平面、高程控制点的分布，绘制测量图。根据甲方提供的控制桩点、道路及管线平面图的要求，结合实际地形，确定放线具体方法。有压力的管道要
9、求精度高。二、测量定位方法：1、测量定位顺序：复测控制点道路及管线定位管线衔接施工时高程控制测量槽口放线道路及管线控制桩点及龙门板。2、注意事项：布线沟、道路及管线施工过程中，要及时恢复中轴线和测设高程标志。沿道路和管线设临时水准点，水准点设在中线以外不受施工影响之处，控制桩、水准点位牢固稳定，标志明显。桩点设置距1530米一个，统一编号。道路、布线沟、地下管线的中线、纵线、断面测量要与定位检查测量和施工进度结合进行。3、及时做好测量记录，及时绘制测量草图，及时进行监理、甲方、施工单位测量复验工作。第三节 主要施工方法及要求（一）施工顺序：1、砼道路施工顺序：定位放线挖土方挖路下管道沟槽挖地下
10、管道沟槽管道接口处理砌井池渗漏试验沟槽回填土路基碾压3：7灰土路侧石砼路面养护。2、待道路上的雨、污水管道敷设和地沟井池砌筑完成后，再进行预埋水、暖、气管道，完成后再预埋电气管道。3、预埋过路保护管均为无缝钢管，除锈后进行防腐处理。4、过路给水管道待雨、污水管道完成后，必须在现场校对轴线位置，污、雨水管道待道路定位放线后，现场复核位置，才能放线施工。采暖管道待污、雨水管道铺设完成后现场复核位置，进行预埋。雨水管道铺设完成后，现场复核位置后进行预埋。5、配电线路过路穿保护管，电气线路过路保护管均在水、暖、气管线定位后，现场校对位置再进行埋设。6、地沟施工顺序：放线挖沟槽沟底夯实砼垫层砌砖地沟圈梁
11、钢筋绑扎支圈梁模板浇筑圈梁砼阀门井砌筑沟边回填土铺管道保温、防腐水压试验及调试检验盖板填埋。（二）主要施工措施及要求：一、施工前准备：施工前，必须对图纸、设计说明、有关规范、图集进行熟悉、领会，达到全部了解、吃透，经过图纸会审、技术交底，按照设计要求、规范规定进行施工。二、挖土方工程施工措施：1、采用机械开挖，人工配合整修。禁止逆坡挖土。2、开挖过程中，对土质情况、地下水位、标高等变化随机测量，做好记录，绘制断面草图。要有防坍塌木桩、木板等设备。3、开挖过程中，不得破坏下面土层结构，机械挖至底标上10cm系用人工挖土。严禁干扰原土层。4、保证放坡系数，抛出的土应距沟槽至少1米以外，超过1.5米
12、的沟槽应抛送至2米以外。三、素土层碾压：须达到规定的容重要求，并取样试验。四、灰土垫层施工措施：1、采用体积比，土料过筛，粒径不大于15mm，应用熟石灰过筛，粒径不大于5mm，不准用未熟化的生石灰和水分过多的石灰。2、灰土拌和均匀，颜色一致，碾压夯实，按设计规定的容重现场取样试验确定，碾压、夯实须分层进行。3、灰土垫层碾压后防止日晒雨淋和浸泡。五、砼工程施工措施：1.砼制作：1）砼所用水泥、砂、石子，必须提前检验、复验合格后方可使用，且应按规定提前做配合比。2）严格按配合比配料，盘盘过磅，计量准确。3）砼搅拌应按规范规定执行，但不许超过搅拌机规定的转速，缩短搅拌延续时间。搅拌时要达到砼组成材料
13、混合均匀、颜色一致。4）搅拌砼时要严格控制水灰比和坍落度，装料顺序为：石子水泥砂。每盘装料数量不得超过拌筒标准容量的0.5%。5）严格掌握配合比，站机前挂牌公布，便于检查。6）搅拌时间参照规范规定。2.砼运输：1）采用翻斗车运输，运输过程中应保持匀质性，做到不分层、不离析、不漏浆。2）运输时间：砼出机到作业点，其装运卸不超过半小时。3）运输道路平坦，减少振荡，避免砼分层离析。3.砼浇灌：1）砼浇灌前必须对模板尺寸、支撑、钢筋绑扎、预留件及预留洞数量、位置、规格、保护层等进行检验，清除杂物，做好隐蔽验收纪录。2）浇灌过程中，必须保证钢筋、埋件、预留孔等位置准确。钢筋工、模板工、水电工要密切配合。
14、3）震动棒采用快插慢拔逐步移动，道路震动机逐行逐排移动，砼表面不得有浮动石子。4）砼浇筑过程中，工长要设专人（模板工）对模板及支撑系统随时进行检查，发现问题及时解决。5）现浇砼板浇筑前，应先清理模板，刷隔离剂后进行钢筋绑扎。必须震捣密实，连续浇灌，中途不得停止，一次成形。4.砼养护：加强砼养护工作。在砼终凝后，固定专人担任养护工作，保证强度增长。养护日期应在7昼夜以上，浇筑完毕后12h内对砼用草帘覆盖浇水，保证面层及模板充分湿润。严格控制砼的配合比，配料过秤。严格控制水灰比，保证坍落度。各分项分部工程必须自检合格，隐蔽工程须经甲方或质检员验收、签证。六.模板施工措施：模板采用钢模板与木模板结合，其支撑结构的材料质量应符合设计要求和规范标准。模板尺寸符合图纸设计要求，支承强度能满足施工荷载的需求，应有足够的强度、刚度和稳定性。模板支设前要满涂隔离剂，木模板内侧刨光。七.砌体施工措施：砌筑采用“三一”砌筑法，即：“一铲灰、一块砖、一挤揉”的操作方法。执行五步砌砖工艺，即：找平、放线、摆砖、砌筑、检验，有专人负责。所有分项分部工程在施工前由工长进行详细技术交底，严格按设计规范要求施工，砌筑墙体砂浆饱满，准确无误的控制预埋件位置。八.钢筋施工措施：钢筋进场须有出厂合格证和复验报告，进
