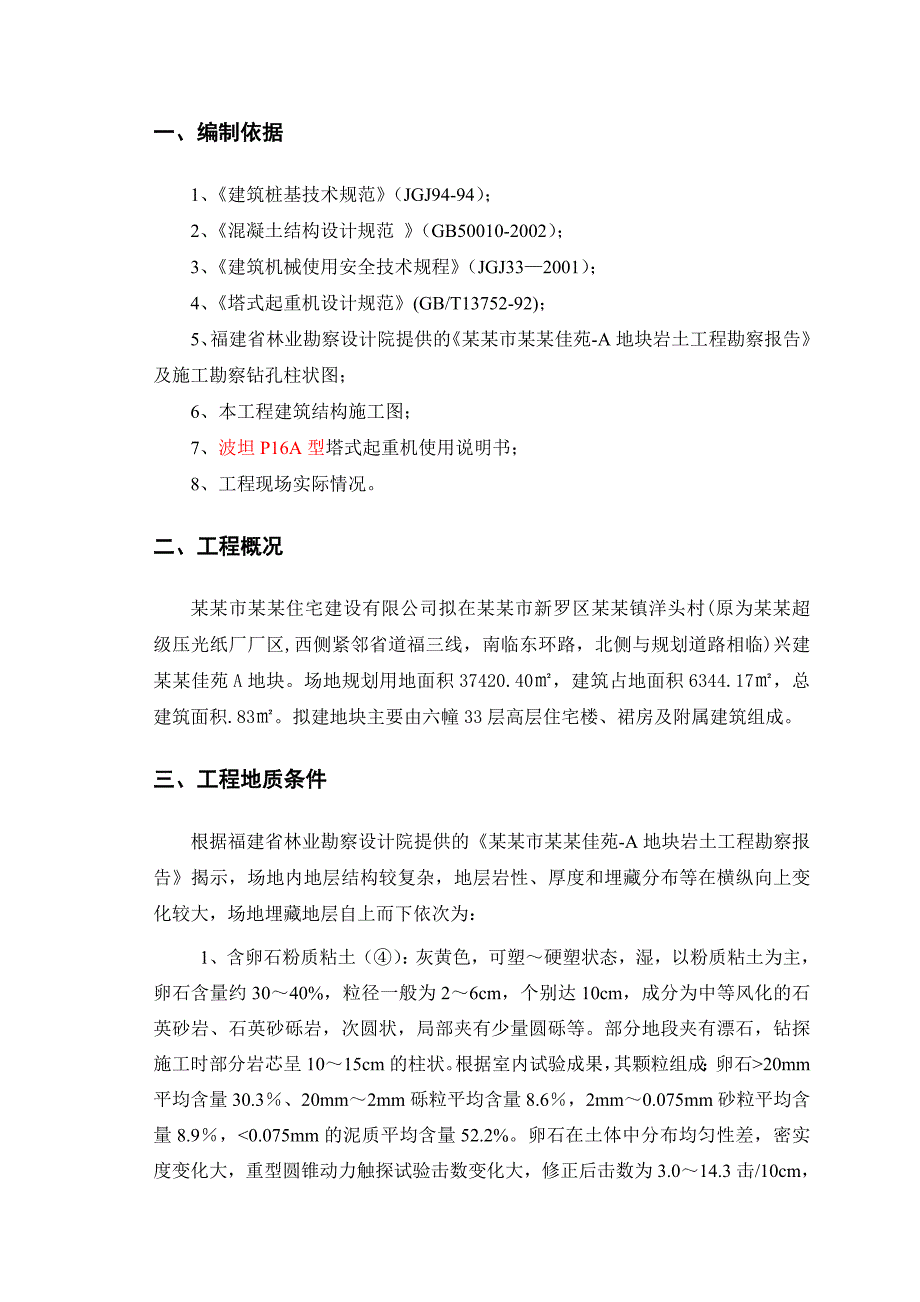

1、一、编制依据1、建筑桩基技术规范（JGJ94-94）；2、混凝土结构设计规范 （GB50010-2002）；3、建筑机械使用安全技术规程（JGJ332001）；4、塔式起重机设计规范(GB/T13752-92)；5、福建省林业勘察设计院提供的某某市某某佳苑-A地块岩土工程勘察报告及施工勘察钻孔柱状图；6、本工程建筑结构施工图；7、波坦P16A型塔式起重机使用说明书；8、工程现场实际情况。二、工程概况某某市某某住宅建设有限公司拟在某某市新罗区某某镇洋头村(原为某某超级压光纸厂厂区,西侧紧邻省道福三线，南临东环路，北侧与规划道路相临)兴建某某佳苑A地块。场地规划用地面积37420.40，建筑占地面
2、积6344.17，总建筑面积.83。拟建地块主要由六幢33层高层住宅楼、裙房及附属建筑组成。三、工程地质条件根据福建省林业勘察设计院提供的某某市某某佳苑-A地块岩土工程勘察报告揭示，场地内地层结构较复杂，地层岩性、厚度和埋藏分布等在横纵向上变化较大，场地埋藏地层自上而下依次为： 1、含卵石粉质粘土（）：灰黄色，可塑硬塑状态，湿，以粉质粘土为主，卵石含量约3040%，粒径一般为26cm，个别达10cm，成分为中等风化的石英砂岩、石英砂砾岩，次圆状，局部夹有少量圆砾等。部分地段夹有漂石，钻探施工时部分岩芯呈1015cm的柱状。根据室内试验成果，其颗粒组成：卵石20mm平均含量30.3、20mm2m

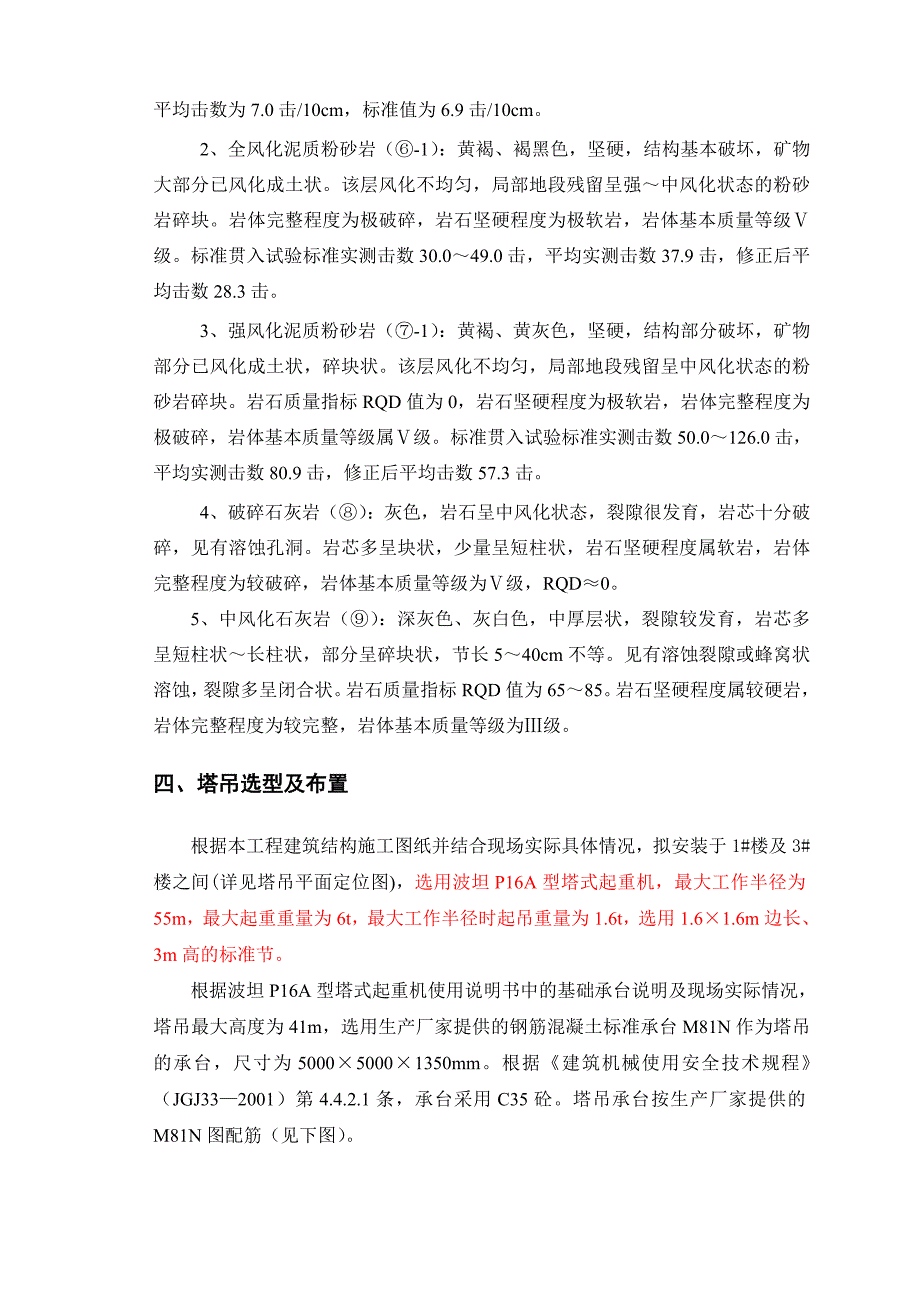

3、m砾粒平均含量8.6，2mm0.075mm砂粒平均含量8.9，0.075mm的泥质平均含量52.2%。卵石在土体中分布均匀性差，密实度变化大，重型圆锥动力触探试验击数变化大，修正后击数为3.014.3击/10cm，平均击数为7.0击/10cm，标准值为6.9击/10cm。2、全风化泥质粉砂岩（-1）：黄褐、褐黑色，坚硬，结构基本破坏，矿物大部分已风化成土状。该层风化不均匀，局部地段残留呈强中风化状态的粉砂岩碎块。岩体完整程度为极破碎，岩石坚硬程度为极软岩，岩体基本质量等级级。标准贯入试验标准实测击数30.049.0击，平均实测击数37.9击，修正后平均击数28.3击。3、强风化泥质粉砂岩（-1
4、）：黄褐、黄灰色，坚硬，结构部分破坏，矿物部分已风化成土状，碎块状。该层风化不均匀，局部地段残留呈中风化状态的粉砂岩碎块。岩石质量指标RQD值为0，岩石坚硬程度为极软岩，岩体完整程度为极破碎，岩体基本质量等级属级。标准贯入试验标准实测击数50.0126.0击，平均实测击数80.9击，修正后平均击数57.3击。4、破碎石灰岩（）：灰色，岩石呈中风化状态，裂隙很发育，岩芯十分破碎，见有溶蚀孔洞。岩芯多呈块状，少量呈短柱状，岩石坚硬程度属软岩，岩体完整程度为较破碎，岩体基本质量等级为级，RQD0。5、中风化石灰岩（）：深灰色、灰白色，中厚层状，裂隙较发育，岩芯多呈短柱状长柱状，部分呈碎块状，节长54
5、0cm不等。见有溶蚀裂隙或蜂窝状溶蚀，裂隙多呈闭合状。岩石质量指标RQD值为6585。岩石坚硬程度属较硬岩，岩体完整程度为较完整，岩体基本质量等级为级。四、塔吊选型及布置根据本工程建筑结构施工图纸并结合现场实际具体情况，拟安装于1#楼及3#楼之间(详见塔吊平面定位图)，选用波坦P16A型塔式起重机，最大工作半径为55m，最大起重重量为6t，最大工作半径时起吊重量为1.6t，选用1.61.6m边长、3m高的标准节。根据波坦P16A型塔式起重机使用说明书中的基础承台说明及现场实际情况，塔吊最大高度为41m，选用生产厂家提供的钢筋混凝土标准承台M81N作为塔吊的承台，尺寸为500050001350m

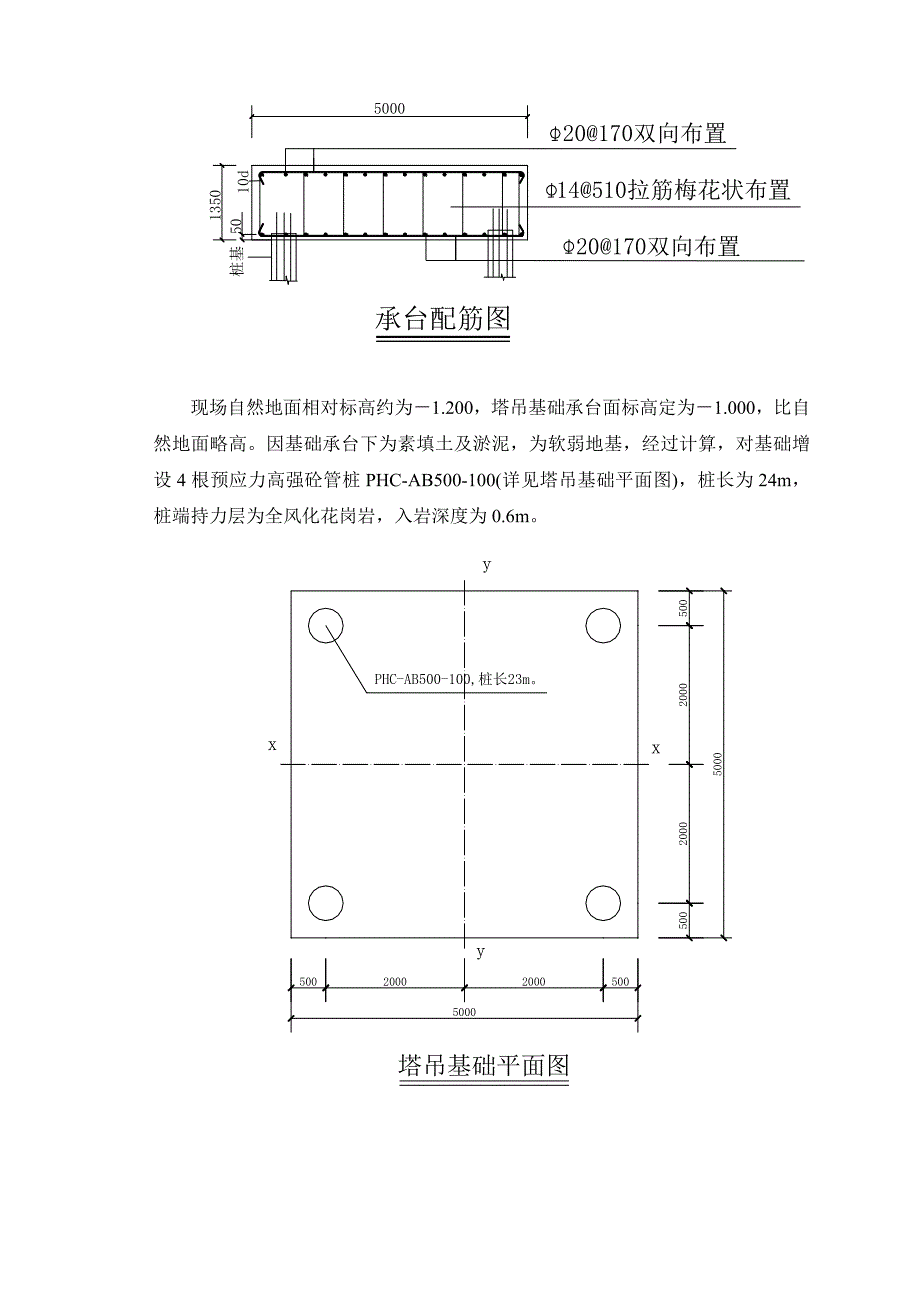

6、m。根据建筑机械使用安全技术规程（JGJ332001）第4.4.2.1条，承台采用C35砼。塔吊承台按生产厂家提供的M81N图配筋（见下图）。现场自然地面相对标高约为1.200，塔吊基础承台面标高定为1.000，比自然地面略高。因基础承台下为素填土及淤泥，为软弱地基，经过计算，对基础增设4根预应力高强砼管桩PHC-AB500-100(详见塔吊基础平面图)，桩长为24m，桩端持力层为全风化花岗岩，入岩深度为0.6m。五、施工注意事项1、承台混凝土强度等级不低于C35；2、塔吊基础及塔吊固定支腿的定位必须准确无误；3、固定支腿周围的钢筋数量不得减少或切断，主筋通过支腿有困难时，允许主筋避让；4、承
7、台基础表面应校水平，表面平整度允许偏差为1/1000；5、基础承台砼浇筑后必须待砼强度达到75%以上才允许安装塔身基础节并进行塔吊安装，必须待砼强度达到100%才允许使用塔吊。6、由于塔吊基础承台下为软弱地基，泡水则强度降低，应采取必要的降排水措施，避免泡水，四周表面应做硬化且坡向排水沟（如下图所示）。在使用阶段，现场必须保证塔吊承台四周各5m范围内无积水，且不得受水冲刷。六、基础计算本方案主要针对塔吊的抗倾覆稳定性验算和塔吊桩基承载力验算。由于直接采用生产厂提供的基础图施工，不再验算承台的强度。塔机说明书中相关数据表：承受力名称符号工作状态非工作状态倾覆力矩M1454KNM1982KNM塔吊
8、重量F574KN514KN水平力V28.8KN100.5KN承台结构重量G810KN810KN1、稳定性验算根据GB/T13752-92塔式起重机设计规范按下式进行抗倾覆稳定性验算，参看下图：e=L式中：e：偏心距，即地面反力的合力至基础中心的距离（m）；L：桩基中心线与基础中心线的距离，本工程L=2m；M：倾覆弯矩；F：垂直荷载；V：水平荷载；B、H：塔吊基础底面宽度、高度，本工程B=5m，H=1.35m。工作状态：e= = =1.082 符合要求；非工作状态：e= = =1.602 符合要求.2、单桩承载力验算21单桩竖向力设计值计算依据建筑桩基技术规范JGJ94-94的第5.1.1条：N
9、i=其中：F：作用于桩基承台顶面的竖向力设计值；G：桩基承台和承台上土自重；Ni：第i根桩的竖向力设计值；Mx、My：作用于承台底面通过桩群形心的x、y轴的弯矩设计值；本工程取极端情况，即Mx=M，My=0和My =M，Mx=0时进行验算，由于承台及桩基是对称分布，验算其中一种情况即可；xi、yi：第i根桩至x、y轴的距离；n：桩基中的桩数。上式中动载系数取1.4，静载系数取1.2。当Mx = M，My=0，yi为：2m (详见塔吊基础平面图)工作状态：Ni= = =698.35KN非工作状态：Ni= = =769.75KN当Mx = M，My=0，且处于非工作状态时，Ni最大，Nmax =7
10、69.75KN。22单桩竖向承载力计算依据建筑桩基技术规范JGJ94-94的第5.2.8条：R=式中：R：单桩承载力；u：桩身周长；qsik：桩侧第i层土的极限侧阻力标准值；li：第i 层土层的厚度；qpk：极限端承受力标准值；Ap：桩端面积；rsp：桩侧阻端综合阻力分项系数，为1.65。根据福建省林业勘察设计院提供的某某市某某佳苑-A地块岩土工程勘察报告qsik取值如下表，以地质报告中ZK110孔与ZK115孔平均值为参照。土层名称极限侧阻力标准值（Kpa）极限端承受力标准值值（Kpa）土层厚度（m）素填土3淤泥11.8粗砂4540004.4残积砂质粘性土354.5全风化花岗岩5040002
11、.1由于福建省林业勘察设计院提供的某某市某某佳苑-A地块岩土工程勘察报告中无素填土及淤泥极限侧阻力标准值，因此计算桩侧阻力时不考虑这两层土层的侧阻力：R= = =843KN23桩基竖向承载力验算计算依据建筑桩基技术规范JGJ94-94的第5.2.1.1条：0Nmax1.2R式中0取1.0则：1.0769.75=769.75 KN1.2R=1.2843=1011.6KN桩基竖向承载力符合要求。七、总结桩基施工中，应以标高与压桩力双控制，以压桩力控制为主，标高控制为辅。本工程塔吊桩基单桩竖向承载力设计值取单桩最大竖向受力Nmax=769.75KN，则单单桩承载力特征值为769.751.65=1270KN，终压桩力值为2.3倍单桩承载力特征值，即2.31270=2921KN，取终压桩力=3000KN。目 录一、编制依据1二、工程概况1三、工程地质条件1四、塔吊选型及布置2五、施工注意事项3六、基础计算41、稳定性验算52、单桩承载力验算6七、总结8附图：塔吊平面定位图某某佳苑A地块第一标段塔吊基础施工方案编制人： 审核人： 审批人： 某某建设集团有限公司某某年十一月二十七日
