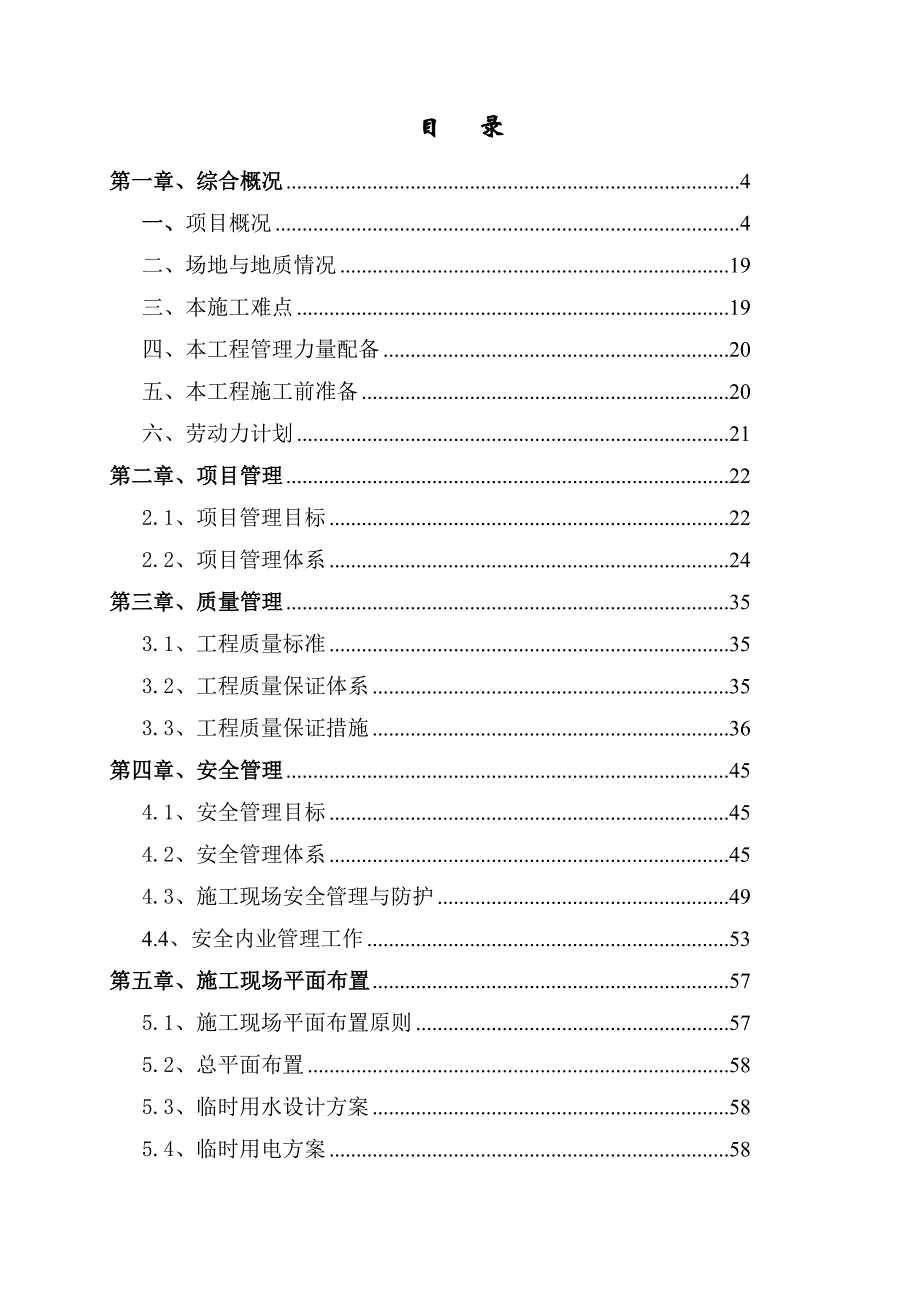

1、某某市大学生村官创业服务示范基地项目施工组织设计投标人： 某某省某某建设工程有限公司 （盖单位章）法定代表人或其委托代理人： （签字） 某某 年 8 月 23 日目 录第一章、综合概况4一、项目概况4二、场地与地质情况19三、本施工难点19四、本工程管理力量配备20五、本工程施工前准备20六、劳动力计划21第二章、项目管理222.1、项目管理目标222.2、项目管理体系24第三章、质量管理353.1、工程质量标准353.2、工程质量保证体系353.3、工程质量保证措施36第四章、安全管理454.1、安全管理目标454.2、安全管理体系454.3、施工现场安全管理与防护494.4、安全内业管理工

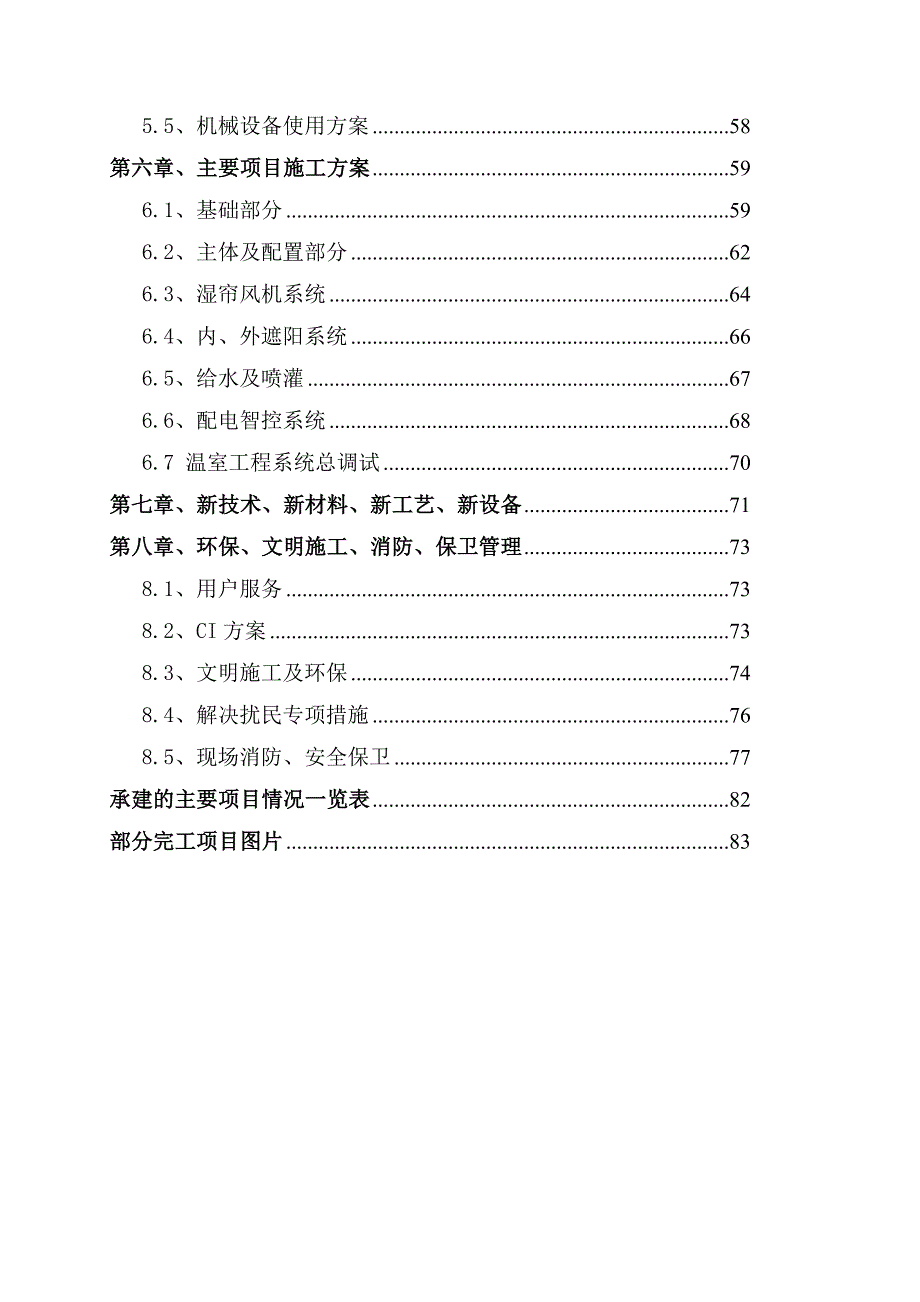

2、作53第五章、施工现场平面布置575.1、施工现场平面布置原则575.2、总平面布置585.3、临时用水设计方案585.4、临时用电方案585.5、机械设备使用方案58第六章、主要项目施工方案596.1、基础部分596.2、主体及配置部分626.3、湿帘风机系统646.4、内、外遮阳系统666.5、给水及喷灌676.6、配电智控系统686.7 温室工程系统总调试70第七章、新技术、新材料、新工艺、新设备71第八章、环保、文明施工、消防、保卫管理738.1、用户服务738.2、CI方案738.3、文明施工及环保748.4、解决扰民专项措施768.5、现场消防、安全保卫77承建的主要项目情况一览表
3、82部分完工项目图片83第一章、综合概况一、项目概况工程名称：某某市大学生村官创业服务示范基地项目招 标 人：某某市大学生村官服务示范基地领导组办公室建设地点：某某市开发区工期要求：300日历天质量要求：合格（一）项目所在地地理及气候状况某某市地处某某省北部，属内蒙古大陆性高原气候，冷热分季明显、昼夜温差明显、区域差异明显是三大显著气候特征，最高海拔24205米，最低海拔980米，冬季长而寒冷，年均气温7度，一月均温-11度，七月22度，年平均气温7.1，年平均降水量400毫米左右，年平均蒸发量2000毫米，平均日照时数2711.5小时，平均风速30米秒，平均无霜期136天。（二）温室类型的优
4、选：结合某某地区气候特点，兼顾温室的农艺要求和整体美观性，我公司设计采用LPC9.6-k4型大跨度文洛式连栋温室，该类型温室采用一跨三尖顶文洛式结构，顶部采用8mm厚优质PC板覆盖，立面采用（4+9A+4）mm中空双浮法白玻璃，这种温室，具有良好的保温性和透光性，又有较大的使用空间，属于经济实用型。同时采用我公司自主研制的温室专用铝型材及密封胶条进行固定密封，外型美观、坚固耐用、环境控制能力强；透光好、通风效果好；土地及空间利用率高；保温、降温效果佳、冬夏季运行成本较低，是目前综合性能最好的高档温室之一。（三）LPC9.6-k4文洛式阳光板连栋温室基本配置为了用户更好的使用温室，降低温室整体的
5、运行成本，最大程度的降低建设成本，使温室达到最佳配置，温室配置如下：育苗温室配置如下：主体骨架系统、覆盖系统、天沟集露系统、自然通风系统、外遮阳系统、内遮荫保温系统、强制通风降温系统（风机、湿帘系统）、移动喷灌机系统、环流风机系统、移动苗床、给排水系统、补温系统、配电及控制系统等。日光温室到配置如下：主体骨架系统、覆盖系统、天沟集露系统、自然通风系统、外遮阳系统、内遮荫保温系统、强制通风降温系统（风机、湿帘系统）、移动喷灌机系统、环流风机系统、给排水系统、补温系统、配电及控制系统等。玻璃温室配置如下：主体骨架系统、覆盖系统、天沟集露系统、自然通风系统、外遮阳系统、内遮荫保温系统、强制通风降温系
6、统（风机、湿帘系统）、移动喷灌机系统、环流风机系统、补温系统、配电及控制系统等。文化中心温室配置如下：主体骨架系统、覆盖系统、天沟集露系统、自然通风系统、外遮阳系统、内遮荫保温系统、强制通风降温系统（风机、湿帘系统）、环流风机系统、补温系统、配电及控制系统等。（四）温室规格尺寸、建造布局与建筑面积1、温室的建造方位与布局温室屋脊呈南北向布置，主采光面朝向正南。2、温室建造尺寸：育苗温室尺寸如下：育苗温室整体尺寸为：东西向86.4米，南北向60米。智能温室每跨度9.6米，一跨三尖顶，温室开间深度4.0米。排水槽高度4.0米，温室顶高约4.9米。东西向9连跨，南北向由15开间组成。育苗温室建筑总面
7、积：总建筑轴线面积5184，一栋，（86.4m*60m）；玻璃温室尺寸如下：玻璃温室整体尺寸为：东西向86.4米，南北向68米。智能温室每跨度9.6米，一跨三尖顶，温室开间深度4.0米。排水槽高度4.0米，温室顶高约4.9米。东西向9连跨，南北向由17开间组成。玻璃温室建筑总面积：总建筑轴线面积17625.6，三栋，（86.4m*68m）；日光温室尺寸如下：日光温室到整体尺寸为：东西向83.6米，南北向8.72米，温室顶高为3.8米。日光温室建筑总面积：总建筑轴线面积26243.64，三十六栋，（83.68.72）。文化中心温室尺寸如下：文化中心温室整体尺寸为：东西向86.4米，南北向28米。
8、智能温室每跨度9.6米，一跨三尖顶，温室开间深度4.0米。排水槽高度4.0米，温室顶高约4.9米。东西向9连跨，南北向由7开间组成。文化中心温室建筑总面积：总建筑轴线面积2419.2，一栋，（86.4m*28m）；（五）温室排列方式： 1、 与温室屋脊平行的外墙称为“侧墙”，与屋脊垂直的温室外墙称为“山墙”。2、 温室屋脊呈南北走向。 3、 育苗温室：山墙长：9.6 m 9跨=86.4m，侧墙长：4 m 15开间= 60m。 玻璃温室：山墙长：9.6 m 9跨=86.4m，侧墙长：4 m 17开间= 68m。 日光温室：长83.6m,宽8.72m。文化中心温室：山墙长：9.6 m 9跨=86.
9、4m，侧墙长：4 m 7开间= 28m。（六）温室性能指标性能指标温室指标抗风载0.55KN/m2抗雪载0.4KN/m2吊挂载荷25kg/m2最大排雨量210mm/h雨槽坡度5抗震8级（八）温室屋面排水该类型温室一跨三尖顶，属多雨槽排水设计，采用两端排水。温室中间与南、北设5天沟坡度排水，直通排水沟。（九）温室门每栋温室配置8套推拉门PC板覆盖。二、 温室方案说明（一）温室基础温室基础：结合某某地区地理自然条件，温室基础开槽深为1.5米左右，C20混凝土现场浇注（可根据当地地址状况适当调整）。温室内部为点式基础，四周采用条形基础，现场浇注圈梁，以提高温室整体强度。温室四周地面以上采用0.5米高
10、砖墙砌成，并水泥沙浆抹面，起到保温并预防冬季扫地风的作用。温室内部地基采用点式基础，深度达到冻土层以下。室外散水：温室外四周做一圈厚10厘米，宽0.6米，斜度4%的150#散水，防止基础被直接冲刷。（二）主体骨架温室采用轻钢结构的小屋面多排水槽主体骨架。主体结构模型经过应力软件测试、校核，结构非常稳定。并具有独特的屋面排露结构。四角立柱 采用100*100*3mm结构，加工后双面热镀锌；主 立 柱 采用100*50*3mm结构，加工后双面热镀锌；湿帘外开窗立柱 采用80*40*2mm结构，加工后双面热镀锌；立柱底板 采用=8mm厚钢板双面热镀锌；承重横梁 采用50*50*2.5mm方管加工后双
11、面热镀锌；排 水 槽 采用B=2.0mm双面热镀锌钢板；屋面桁条 采用热镀锌几字型钢，规格50*30mm*1.5mm，结构连接件 采用B=3-6mm钢板加工后镀锌；温室结构件 采用镀锌螺栓和自钻钉连接。所有钢构件均工厂化生产，现场组装，现场无一焊点，整体骨架使用寿命在20年以上。（三）温室天沟防结集露结构说明我公司采用1mm厚镀锌板折弯集露槽，宽度大（宽度246 mm，展开宽度312 mm），保证冬季露水顺利排走。 在天沟的内侧下面安装加宽型热镀锌露滴收集槽，覆盖材料及天沟内表面形成的露滴都会流入露滴收集槽内被引导至温室一端排走，从而有效的减少了温室滴露的问题（四）温室外覆盖1、阳光板顶部为阳
12、光板覆盖。主要技术参数： 板材厚度8mm中空板 防UV层厚度50m 传热系数3.3W/m2. 透光率80%（新板）顶板内表面防结露处理人工气候老化试验4000小时，黄化度为2，透光率降低0.6%厂家提供10年质保期，使用寿命在12年以上2 、中空玻璃温室立面覆盖材料选用（4+9A+4）mm双层中空双白玻璃覆盖， 主要技术参数： 厚度（4+9A+4）mm双层中空玻璃 传热系数2.7W/m2.透光率95% 厂家提供15年质保期，使用寿命在20年以上。纵拉杆椼架倒流片集露槽水槽3、铝合金型材铝型材采用江苏宇马铝业型材 表面经过氧化、磨砂处理专用铝型材，自主开发铝型材厚度1mm-2mm（本型材为目前国
13、内温室业最优型材）3、密封条 技术参数：(按GB12002-89) 100%定伸强度：3.0Mpa 扯断强度：8.0Mpa 加热收缩率（7024h）：2.0% 热空气老化（10072h）：无明显变化 压缩永久变形（7024h压缩率30%）：55% 注：密封条原料为三元乙丙橡胶，替代传统PVC橡胶。（五）温室自然通风系统1、 设计条件：排除温室内的余热，使温室内的环境温度保持在适于作物生长的范围内。排除温室内多余水分，使温室内的环境湿度保持在适于作物生长的范围内。调整温室内空气成份，排走有害气体，保持温室内空气的新鲜程度。2、系统组成：顶开窗采用国产齿轮/齿条推杆式驱动开窗，国产铝合金窗框，阳光
14、板覆盖，三元乙丙橡胶胶条密封；单个窗尺寸为0.9米4米， 开启角度大于30度。本系统包括控制箱、国产优质专用电机、传动部分、行程限位开关等组件。按下控制箱启动开关按钮，电机启动。电机通过传动机构驱动传动轴运转, 传动轴通过连接组件带动齿条运动，天窗打开后触动行程限位器开关，电机停止，该行程运行结束。该控制箱备有手动控制，如需要中途停止，可以按下停止按钮，即可停止运行。（1）电机参数：电源：380V，50HZ电机功率：0.55KW减速比：1:700输出转速：2 rpm （2）齿条副技术参数：模数：4材质：Q235镀锌防腐长度：1.2米速比：1：1顶开窗实物图例温室的密闭性程度高低还体现在温室与外界进行通风与热交换的界面的有效性。即外界的一些不良环境对温室会产生不良的影响，如尘埃、昆虫、杂物等进入温室会引起温室内作物的一些病变，故在天窗处设置40目防虫网。注：本系统采用A形齿轮传动。（六）内遮荫系统1、保温遮荫幕选用内用缀铝保温遮荫幕 遮荫率65%， 节能率62% 规格：幅宽4.3m
