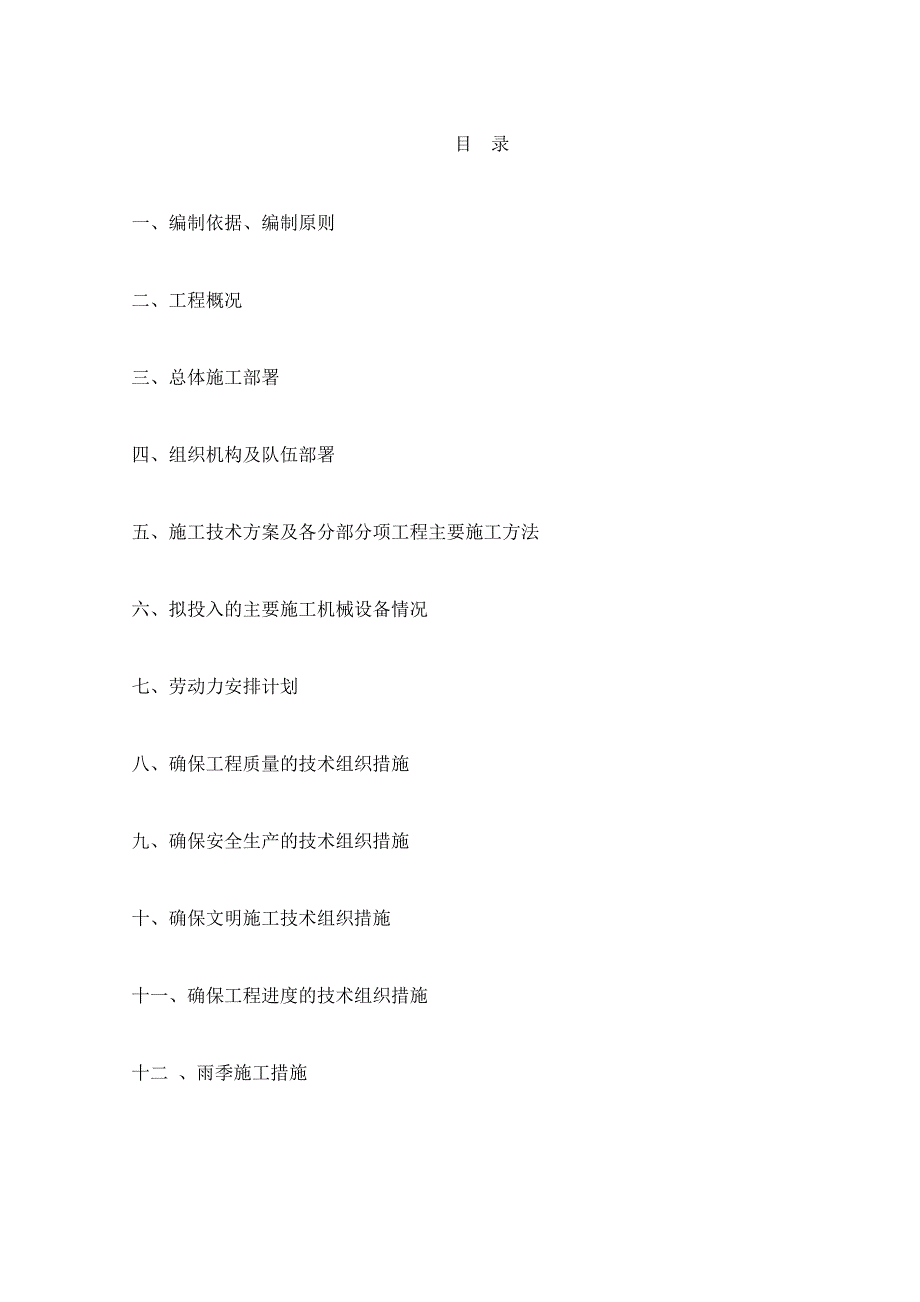

1、目 录一、编制依据、编制原则二、工程概况三、总体施工部署四、组织机构及队伍部署五、施工技术方案及各分部分项工程主要施工方法六、拟投入的主要施工机械设备情况七、劳动力安排计划八、确保工程质量的技术组织措施九、确保安全生产的技术组织措施十、确保文明施工技术组织措施十一、确保工程进度的技术组织措施十二 、雨季施工措施一、编制依据、编制原则1.1编制依据1）、本次标段招标文件、工程施工图设计及业主提供的其它资料。2）、业主主持召开的招标会及现场踏勘的实际情况。3）、道路施工的相关技术规范及验标。4）、其他有关的国家及地方强制性规范和标准有关本项目的技术会议纪要。5）、我公司现阶段施工能力、管理水平及历
2、年来承担类似工程的施工经验。1.2编制原则1）、遵循招标文件的原则严格按照招标文件中的工程规范、工期、质量、安全目标等要求编制施组，满足招标方各项要求。2）、遵循设计文件的原则在编制施组时，认真阅读核对获得的设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施组，满足设计标准要求。3）、遵循施工技术规范和验收标准的原则在编制施工组织设计时，严格按施工技术规范要求优化施工技术方案，认真执行工程质量检验及验收标准。4）、遵循实事求是的原则在编制施工组织设计时，根据该标段工程特点，突出体现城市施工中交通疏解、环境保护和文明施工的要求，从实际出发、科学组织、均衡施工，把交通疏解、环

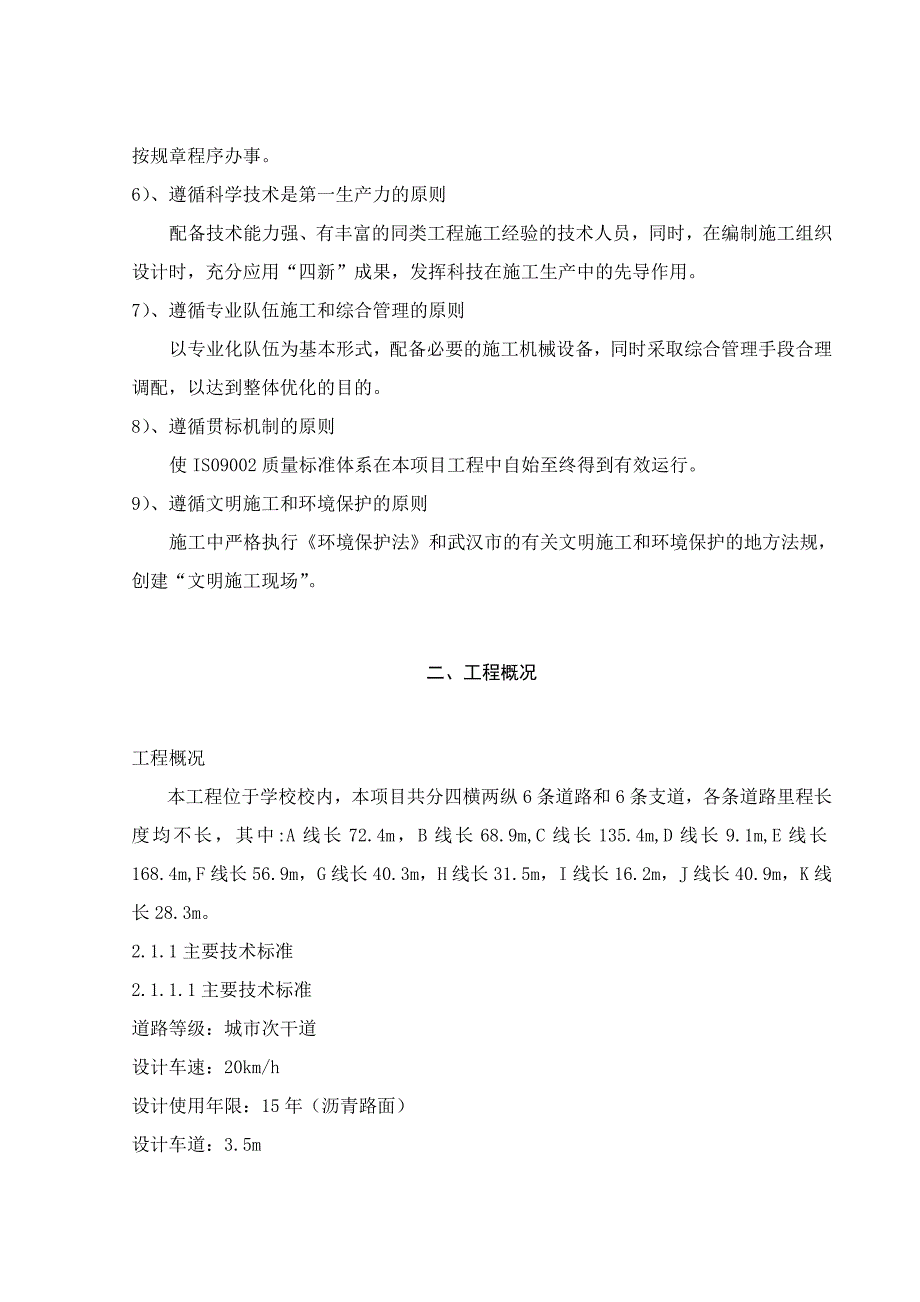

3、境保护和文明施工作为重点内容，制定专题方案，确保使施工对城市环境和城市交通的影响降到最低，体现快速，有序、优质、高效的施工作风和精神风貌。5）、体现“安全第一、防范结合”的原则严格按照施工安全操作规程，从制度、管理、方案、资源方面制定切实可行的措施，确保施工安全，服从建设单位指令，服从监理工程师的监督指导，严肃安全纪律，严格按规章程序办事。6）、遵循科学技术是第一生产力的原则配备技术能力强、有丰富的同类工程施工经验的技术人员，同时，在编制施工组织设计时，充分应用“四新”成果，发挥科技在施工生产中的先导作用。7）、遵循专业队伍施工和综合管理的原则以专业化队伍为基本形式，配备必要的施工机械设备，同
4、时采取综合管理手段合理调配，以达到整体优化的目的。8）、遵循贯标机制的原则使IS09002质量标准体系在本项目工程中自始至终得到有效运行。9）、遵循文明施工和环境保护的原则施工中严格执行环境保护法和武汉市的有关文明施工和环境保护的地方法规，创建“文明施工现场”。二、工程概况工程概况本工程位于学校校内，本项目共分四横两纵6条道路和6条支道，各条道路里程长度均不长，其中:A线长72.4m，B线长68.9m,C线长135.4m,D线长9.1m,E线长168.4m,F线长56.9m，G线长40.3m，H线长31.5m，I线长16.2m，J线长40.9m，K线长28.3m。2.1.1主要技术标准2.1.
5、1.1主要技术标准道路等级：城市次干道设计车速：20km/h设计使用年限：15年（沥青路面）设计车道：3.5m2.1.1.2采用规范城市道路设计规范（CJJ3790）公路沥青路面设计规范（JTJ014-97）公路路基设计规范（CJJ013-95）公路沥青路面施工技术规范（JTJ032-94）2.1.2主要设计概要2.1.2.1平面设计按武汉市道路规划进行平面布设，并符合规范的技术指标，适当兼顾与地形、地质等的结合。道路两侧出入口路缘石转弯半径施工时灵活布置。2.1.2.2纵断面设计结合武汉市分区规划高程，以起点和终点道路高程为高程控制点，与现状高程顺接并结合沿线地形和现状路进行拉坡，纵坡坡度为
6、0.104%和0.172%。2.1.2.3横断面设计道路红线宽20米，道路断面按“一块板”布置如下：2.5m绿化带+3m人行道+9m行车道+3m人行道+2.5m绿化带2.1.2.4路基设计路基应稳定、密实，采用重型击实标准，分层碾压填筑，路基压实度要求见下表：深度（cm）压实标准（%）填方080938090挖方030932.1.2.5路面结构1）、车行道4cm中粒式沥青砼（AC-16I）6cm粗粒式沥青砼（AC-25I）15cm二灰碎石（石灰8：粉煤灰12：碎石80）30cm12%石灰土 2)、人行道25cm25cm5cmC30彩色水泥便道砖2cm10#水泥砂浆垫层30cm12%石灰土3）、路
7、缘石路缘石采用12cm35cm99.5cm预制C30砼路缘石。2.1.3施工要求及注意事项道路工程施工工艺、技术要求及验收标准应严格按照相关国家标准。施工时注意与其它相交道路路面的衔接事宜。2.1.4主要工程数量表车行道5608平方米人行道4362平方米路缘石1248米以上工程数量仅供参考，以实际发生为准。2.2.1主要技术标准2.2.1.1主要技术标准道路等级：城市支路设计车速：20km/h设计使用年限：10年设计车道：8m2.2.1.2采用规范城市道路设计规范（CJJ3790）公路沥青路面设计规范（JTJ014-97）公路路基设计规范（CJJ013-95）公路沥青路面施工技术规范（JTJ0
8、32-94）2.2.2主要设计概要2.2.2.1平面设计按校内道路规划，进行平面布设，并符合次干道的技术指标，适当兼顾与地形、地质等的结合。路线设R=300m圆曲线一处，JD坐标*（49366.483，43698.970）。相交道路路缘石转弯半径设置原则：次干道-次干道R=15，次干道主干道R=20。2.2.2.2横断面设计红线宽20米，道路横断面按“一块板”布置如下：2.2.2.3纵断面设计结合武汉市分区规划高程，以现状为高程控制点，最大纵坡为0.205%。2.2.2.4路基设计路基应稳定、密实，采用重型击实标准，分层碾压填筑，路基压实度要求见下表：深度（cm）压实标准（%）填方080938
9、090挖方030932.2.2.5路面结构1）、车行道4cm中粒式沥青砼（AC-16I）6cm粗粒式沥青砼（AC-25I）15cm二灰碎石（石灰8：粉煤灰12：碎石80）30cm12%石灰土 2)、人行道25cm25cm5cmC30彩色水泥便道砖2cm10#水泥砂浆垫层30cm12%石灰土3）、路缘石及树池路缘石采用12cm35cm99.5cm预制C30砼路缘石。2.2.3施工要求及注意事项道路工程施工工艺、技术要求及验收标准应严格按照相关国家标准。施工时注意与其它相交道路路面的衔接事宜。三、总体施工部署3.1总体施工目标3.1.1质量目标做精品道路、创样板工程、确保工程质量评定达到合格标准。
10、3.1.2工期目标日历工期60天。3.1.3安全生产目标1）、无人身重伤及其以上事故。2）、无等级火警事故。3）、无机械及重大、大交通事故。3.1.4文明施工目标1）、场地清洁，标志齐全，料具有序，尊重民俗，文明施工。2）、机构健全，制度明确，措施齐全，执行有力。3）、创文明施工标段，创文明施工项目经理部。3.1.5环境保护目标1）、机构健全，制度明确，措施齐全，执行有力。2）、控制扬尘，控制噪音，控制排污，各项指标符合武汉市相关规定要求。3）、创环境保护达标标段，创环境保护先进项目经理部。3.2总体施工方案3.2.1路基土石方工程施工方案1）、路基开挖：施工采用挖掘机挖装，人工辅助，自卸车运
11、弃。2）、路基填方：采用分段分层填筑，挖掘机或装载机装料，自卸汽车运料，推土机摊铺，平地机整平，压路机碾压，核子密度仪法检测密实度。3.2.2砌体工程施工方案采用砂浆搅拌机拌制砂浆，人工挂线、挤浆砌筑，人工抹面洒水养护。3.2.3路面工程施工方案1）、基层、底基层施工方案本标段车行道设30cm厚12%灰土稳定底基层，20cm厚二灰碎石基层，非机动车道设36cm12%石灰土，均采用采用厂拌法集中拌合，15t自卸汽车运送， 2台幅宽7.5m稳定土摊铺机摊铺，压路机压实。2）、粘层、透层、下封层施工方案粘层、透层、下封层沥青采用洒布车洒布，下封层的集料采用集料撒布机撒布。3）、沥青混凝土面层施工方案
12、采用间歇式160t/h沥青混合料拌合设备拌制沥青混合料，15t自卸汽车运输，2台幅宽7.5m摊铺机梯队摊铺，压路机碾压。3.2.4雨水工程施工方案基坑采用机械开挖，人工辅助施工。雨水管采用汽车运输，吊车吊装就位。3.3总体施工方法本标段工程的施工方法采用全幅明挖顺筑法施工。四、组织机构及队伍部署4.1组织机构如果我单位中标，将于接到中标通知书24小时内组建武汉市道路工程B标段项目经理部，并保证项目经理、总工程师三日内到场，组织进行前期准备工作，该工程将被列为我公司重点工程，公司总部将从全公司范围内，调集具有丰富公路施工管理经验并具有良好业绩的人员派往施工现场；并在全公司范围内调配最好的机械设备
13、，调往施工现场，以便短期内形成生产能力，尽早投入工程施工。项目经理部设6个部室、6个班组施工队，从事本标段工程施工。详见“图4-1项目部组织机构图”4.2工作班子成员职务职责说明4.2.1项目经理主要职责代表公司法人实施向业主作出的承诺。主持编制工程施工管理总体方案，对工程质量、安全、文明施工及环境保护负全责；负责经理部内部的人员配制、资源调配和内部承包合同签定；保证项目部各项工作有效运行；定期组织召开工程例会，处理施工中出现的重大决策问题；定期向公司总部报告项目经理部整体运行情况。4.2.2项目副经理主要职责在项目经理领导下，协助项目经理工作，对分管的工作负责。负责现场的全面施工生产及施工检
14、查，对现场施工的人员、机械调配、施工进度、质量和现场存在问题及时采取预防纠正措施；组织定期质量、安全、工期大检查，进行施工现场标准化管理；定期组织召开工程例会，对工程施工中出现的问题提出处理、改进意见。4.2.3项目总工程师主要职责在项目经理的领导下，对工程质量负全面责任。主持项目经理部质量管理保证体系建立与运作；指导技术人员做好技术工作；组织编制施工组织设计；制定重大施工技术方案；会同专家组、技术人员负责对工程质量薄弱环节和技术难点搞好技术攻关工作；负责新技术、新工艺、新设备、新材料的应用和先进技术的推广；负责设计变更的审定与呈报工作；与设计、监理、业主经常沟通，保证设计、监理、业主的要求与
15、指令得到及时执行。4.3施工队伍部署项目经理部下设六个生产工班，实行三班倒作业，承担本标段工程施工任务。项目经理部各职能部门业务骨干、施工人员具有丰富类似工程施工经验及良好的业绩。机械设备先进、配套齐全，能够高效、优质完成本合同工程的任务。五、施工技术方案及各分部分项工程主要施工方法5.1施工准备中标后，项目经理部主要成员和各施工程队先遣人员首先进入现场，由项目经理部统一编制成几个小组。在技术方面，积极与设计、监理单位联系，备齐施工文件、图纸及各种试验、检测表格。并且组织技术人员认真熟悉图纸。编制实施性施工组织设计及施工进度计划时标网络图，优化施工方案。在人员队伍方面，对离工地较近的队伍首先调遣进场，以便完成临时工程施工，提早进入正式施工。在机械设备方面，根据本合同段工程项目情况及工期要求，配齐
