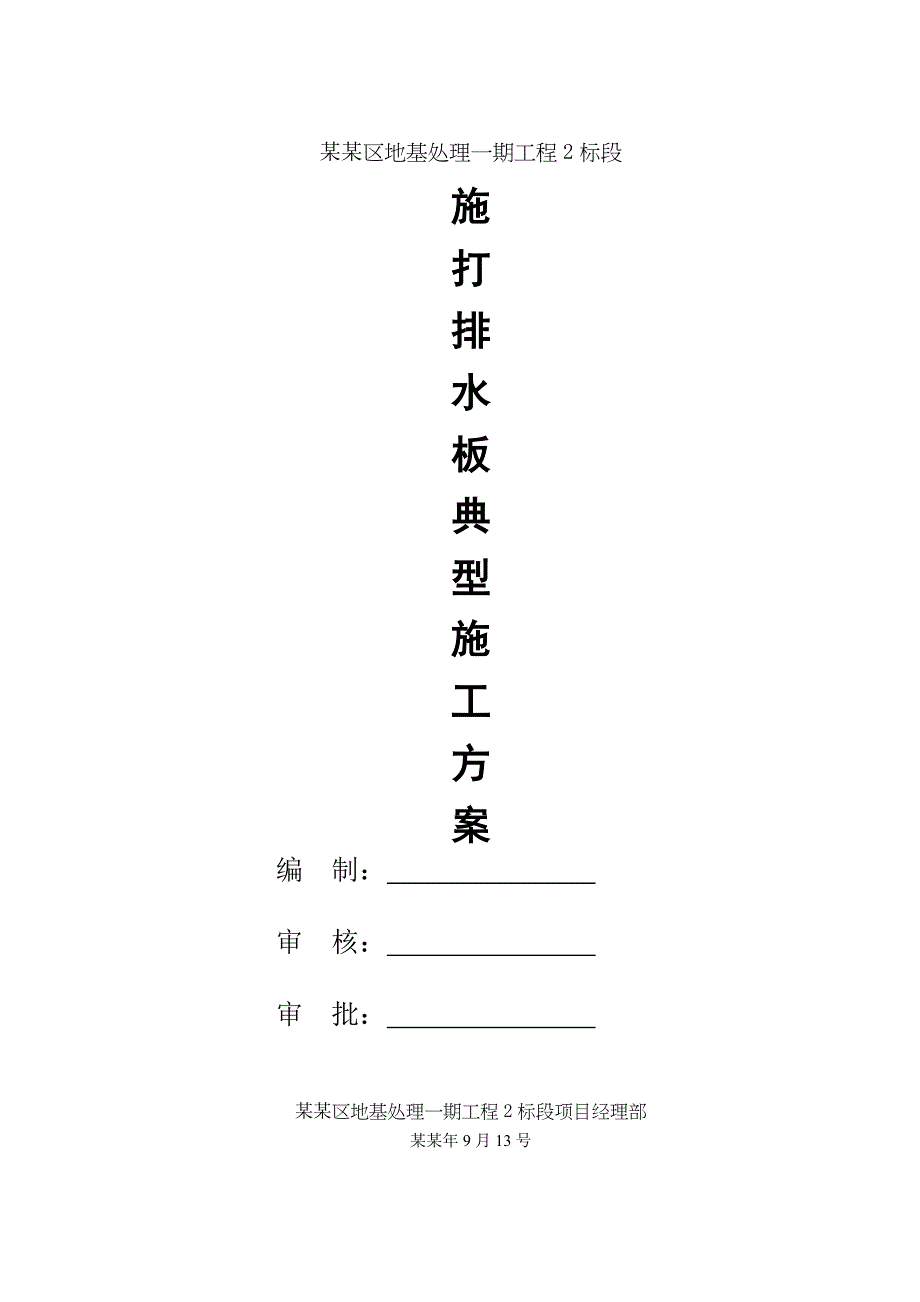

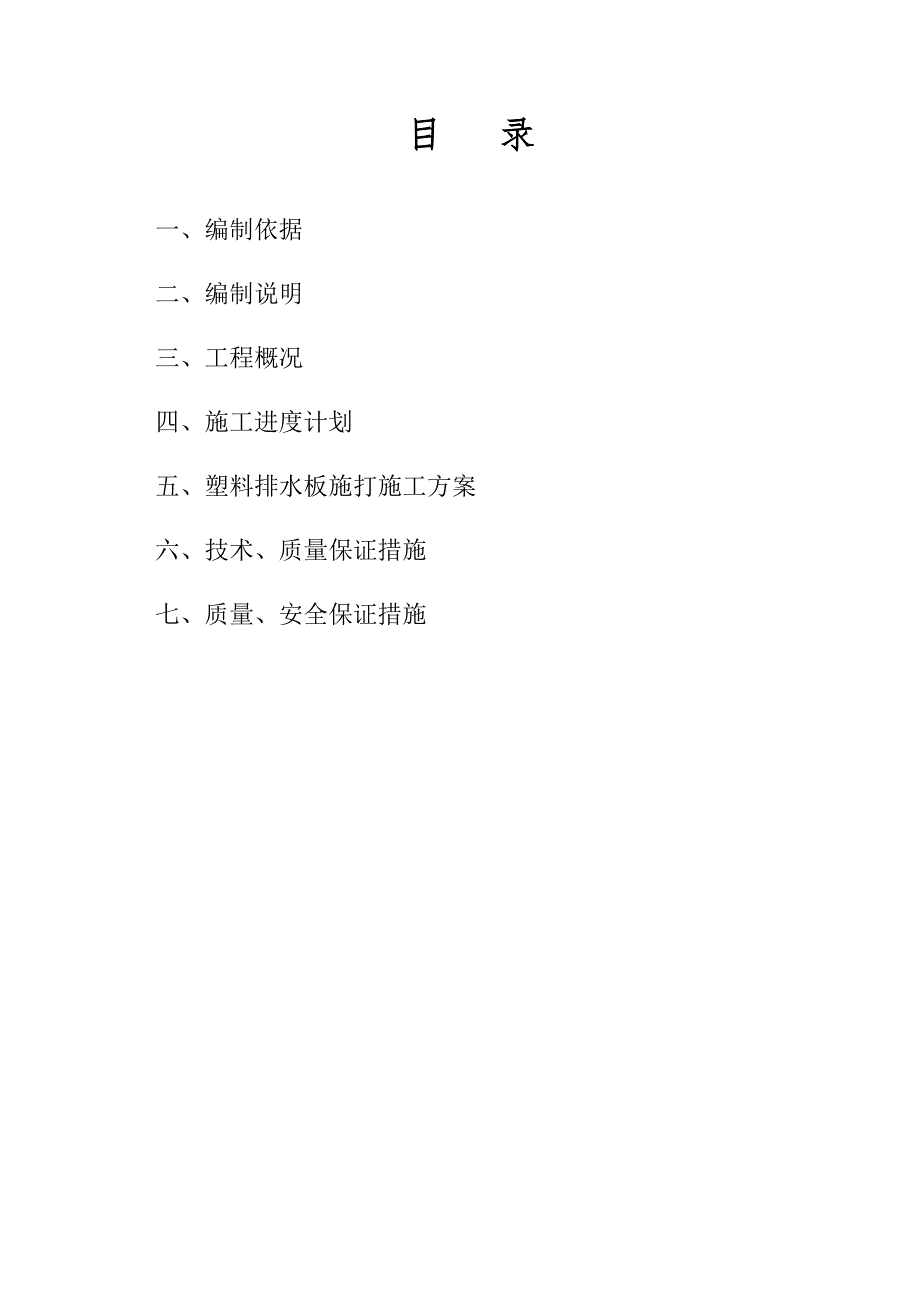

1、某某区地基处理一期工程2标段施打排水板典型施工方案编 制： 审 核： 审 批： 某某区地基处理一期工程2标段项目经理部某某年9月13号目 录一、编制依据二、编制说明三、工程概况四、施工进度计划五、塑料排水板施打施工方案六、技术、质量保证措施七、质量、安全保证措施某某区地基处理一期工程2标段塑料排水板打设典型施工方案一、 编制依据：建筑地基处理技术规范(JGJ7920122)水运工程塑料排水板应用技术规程(JTS206-1-2009)港口工程荷载规范(JTS144-1-2010)港口工程地基规范(JTJ250-2010)水运工程质量检验标准（JTS257-2008）二、编制说明严格按设计要求及施

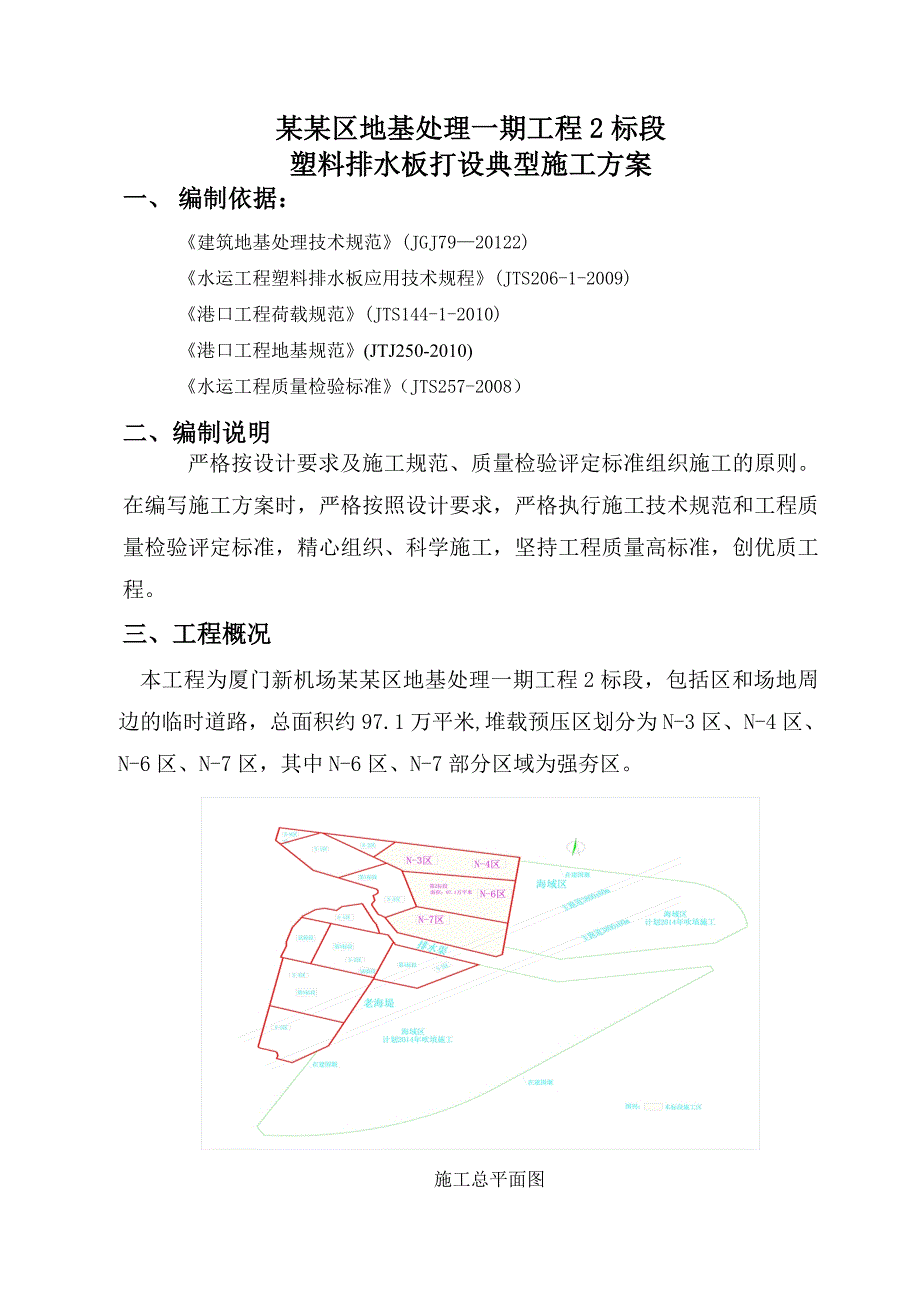

2、工规范、质量检验评定标准组织施工的原则。在编写施工方案时，严格按照设计要求，严格执行施工技术规范和工程质量检验评定标准，精心组织、科学施工，坚持工程质量高标准，创优质工程。三、工程概况本工程为厦门新机场某某区地基处理一期工程2标段，包括区和场地周边的临时道路，总面积约97.1万平米,堆载预压区划分为N-3区、N-4区、N-6区、N-7区，其中N-6区、N-7部分区域为强夯区。 施工总平面图本工程排水板总工程量为：m,分别为N-3区m、N-4区m、N-6区m、N-7区m、N-6强夯区m、N-7强夯区m、2-1施工便道84550m、2-2施工便道80410m，计划2015年2月完成。（见附表）施打
3、排水板工程量附表序号施工部位材 料单 位工程量1N-3区塑料排水板m2N-4区塑料排水板m3N-6区塑料排水板m4N-7区塑料排水板m5N-6强夯区塑料排水板m6N-7强夯区塑料排水板m72-1施工便道塑料排水板m8455082-2施工便道塑料排水板m80410合计 施工进度计划附图序号施工部位施工日期完成日期插板机投入8月9月10月11月12月1月2月1N-3区某某.9.28某某.11.284台2N-4区某某.9.15某某.11.174台3N-6区某某.9. 18某某.12.185台4N-7区某某.11.232015.2.155台5N-6强夯区某某.8.28某某.9.282台6N-7强夯区某
4、某.10.2某某.11.22台72-1施工便道某某.10.26某某.11.51台82-2施工便道某某.10.3某某.10.131台结合本工程施打排水板的实际情况与工程的需要将在N-6区设试验区，为大面积施打排水板提供有效数据，试验区将设在N-6区第1分区块进行， N-6区第1分区块面积为：88118平米、设计插打深度8.5m、施打间距1、塑料排水板底标高-1.9m、中粗砂垫层顶标高6.6m，本次试打将在该区,划出40m40m的试打区，试打区为：1600平米、试打区设计插打深度因原地面砂垫层有所抬高，由此试打区设计插打深度变为：10.2m、施打间距1、塑料排水板底标高-3.4m、中粗砂垫层顶标高
5、6.8m。（详见平面施工图与试验区分区块表） N-6区第一区块试打区平面位置图N-6-1试验区分区块表区域面积 设计施打间距（m）设计施打深（m）塑料排水板底标高（m）中粗砂垫层顶标高（m）N-6-1试打区1600110.2-3.46.8四、施工进度计划工程进度控制目标为某某年9月15日某某年9月18日，满足节点工期的要求。五、塑料排水板打设施工方案5.1 塑料排水板施工工艺流程砂垫层交工排水板位测量放样排水板进场排水板监理见证检测门架式插板机进场调试插板机移机定位（保证桩管垂直度）装排水板桩靴下插桩管至标高上拔桩管至其下端离地50cm回带超过50cm滤布破损布切割排水板（外露20cm）补打回
6、填排水板桩孔、装桩靴靴补打合格移机至下一排水板桩位5.2 施工准备1、本典型施工区域设在N-6区第1分区块（N-6-1）按40m40m的方格网进行，本次施打排水板为试验区（排水板间距1m，正方形布置），为以后大面积施打排水板提供有效数据。2、工程开工前应对插板机做好插打深度标尺，测量人员对各区域控制点进行校核，保证控制点坐标准确；3、用于本工程的塑料板要有出厂合格证和技术性能鉴定书，规格型号要与设计要求一致。在生产过程中厂家必须要在每卷塑料排水板应有厂家信息与打码，塑料排水板芯板不容许用再生料生产，外观质量与纵向通水量、复合体抗拉强度及延伸率、滤膜抗拉强度及延伸率、滤膜渗透系数、滤膜等效孔径等
7、主要性能、规格指标经有资质的试验单位检验满足设计要求的才能用于本工程。塑料排水板运输进场后，经我部技术人员外观检测合格后卸车，与前期进场的塑料排水板要分开放置，以便区分，同时立刻联系监理工程师进行该批次塑料排水板现场抽样送检工作。若该批次塑料排水板在检测试验中不合格，则对该批次塑料排水板进行清退出场处理；4、进场门架式插板机由我部安全员进行安全检验合格后再由我部技术人员进行技术检验。门架式插板机底部应调平，桩杆应垂直，钢套管不得弯曲，以确保塑料排水板打设的垂直度。用尺根据需要打设的深度在钻杆上量出长度并做好标记，检验合格后方可进入场地进行施工，并在以后的施工中经常进行复查，并对参加施工的作业人
8、员进行安全及技术交底。塑料排水板规格及性能要求（型号SPB100系列整体式B型）项目单位指标备注复合体宽度mm100厚度mm4.5允许误差为0.2mm单位长度质量g/m90舌型撕裂强度N60抗弯折性能-180度对折5次无断裂，不剥离抗拉强度（干态）KN/板宽2.0延伸率10时纵向通水量cm3/sec70未弯曲滤布单位面积质量g/m2105120厚度mm0.280.32纵向干态抗拉N/cm25延伸率10时横向湿态抗拉强度N/cm25延伸率15时渗透系数20cm/s4.510-3水中浸泡24h等效孔径095mm0.0755.3 放设板位线 测量人员在砂垫层铺设区域放设出塑料板打设的角点，施工人员根
9、据角点拉尺，在每根塑料排水板的桩位位置插入一根竹签，竹签位置偏差控制在5cm以内。5.4 塑料排水板施打施工前，在已经铺设完毕的砂垫层上铺枕木，并做好门架式插板机的组装、电缆的连接等工作。打设前调整打设架的垂直度，使其偏差不大于1.5%。试打顺序：首先划分40m40m试打施工范围，在将门架式插板机移至施工范围内，然后根据试打区域宽度划分排数，第一排8根由东向西施工，该排打设完毕后，再通过调节门架式插板机转向，变成由西向东施工，循环往复，直到打设至该试打区域范围内40根8根所有塑料排水板，再调整枕木及轨道使打设门架式插板机转向调头按以上方法打设第二排、第三排、第四排、第五排直至试打区域完成。顺序
10、如下图（以N-6-1试打区板顺序为例）： N-6-1区试打板顺序示意图打设第一根塑料板前，首先从导管顶部的管口送入带有挂勾的尼龙绳索，当尼龙绳露出套管下口，将塑料板上已束好的铅丝系在尼龙绳上，然后人工拉尼龙绳，将塑料板带入管内，下端别好钢靴后，开动振动锤施打塑料板，待导管打至预定标高后开始拔管。当导管达到塑料板顶标高时，作业人员剪断塑料排水板，移动套管到下一根板位，进行施打。为保证打到设计深度，根据中粗砂垫层顶标高及打设底标高在插板机上设立标尺，白天设红漆或白漆线，夜间设灯，打到红漆或白漆线及标志灯处后方可拔管。打板标识位置示意图5.5 埋板头整平砂面一个区域的塑料排水板验收合格后，用砂填满打
11、设时在板周围形成的孔洞，及时清理加固区杂物和打板过程中回带到砂面的淤泥，并及时回填中粗砂将塑料排水板板头掩盖，以确保排水畅通。塑料排水板打设允许偏差、检验数量和方法序号项 目允许偏差检验单元单元测点检 验 方 法1平面位置5cm抽查10%1用经纬仪、拉线和钢尺量纵横两个方向，取大值 2外露长度20cm1用钢尺量3垂直度1.51用经纬仪或吊线测量套管5.6主要施工机械配置施打塑料排水板主要机械配置见表 施打塑料排水板主要施工机械配置表 序号设备名称型号及规格单位数量备注1GPSGPS852套12全站仪TS02台13水准仪苏一光台34门架式插板机DJG20-20台15电焊机BX200台1维修用6柴
12、油发电机150KW台1试验区用大面积施工时施工用电采用外接7小型装载机XT8-II辆28小型挖掘机SY120C台15.7主要施工人员配置施打塑料排水板主要施工人员配置见表 施打塑料排水板主要施工人员配置表 序号姓名职务人员备注1崔威施工员14何钱金质检员15沈思明安全员16康佳培测 量 员17陈建雄挖掘机司机19陶林成水 电 工110陶林成修理工111插板机操作手插板工112工人杂工5合计13六、技术、质量保证措施6.1 原材质量控制 (1)严格执行塑料排水板进场验收程序。塑料排水板运输进场后，经我部技术人员外观检测合格后卸车，与前期进场的塑料排水板要分开放置，以便区分，同时立刻联系监理工程师进行该批次塑料排水板现场抽样送检工作，送检合格后竖“检验合格”标志牌。若该批次塑料排水板在检测试验中不合格，则对该批次塑料排水板进行清退出场处理。若某厂家进场批次存在三次及三次以上的不合格产品，则在后续施工中不再采用该公司产品，并对现有的该厂家产品进行统一清场处理。(2)打板过程中每台插板机应有专人做好原始记录。
