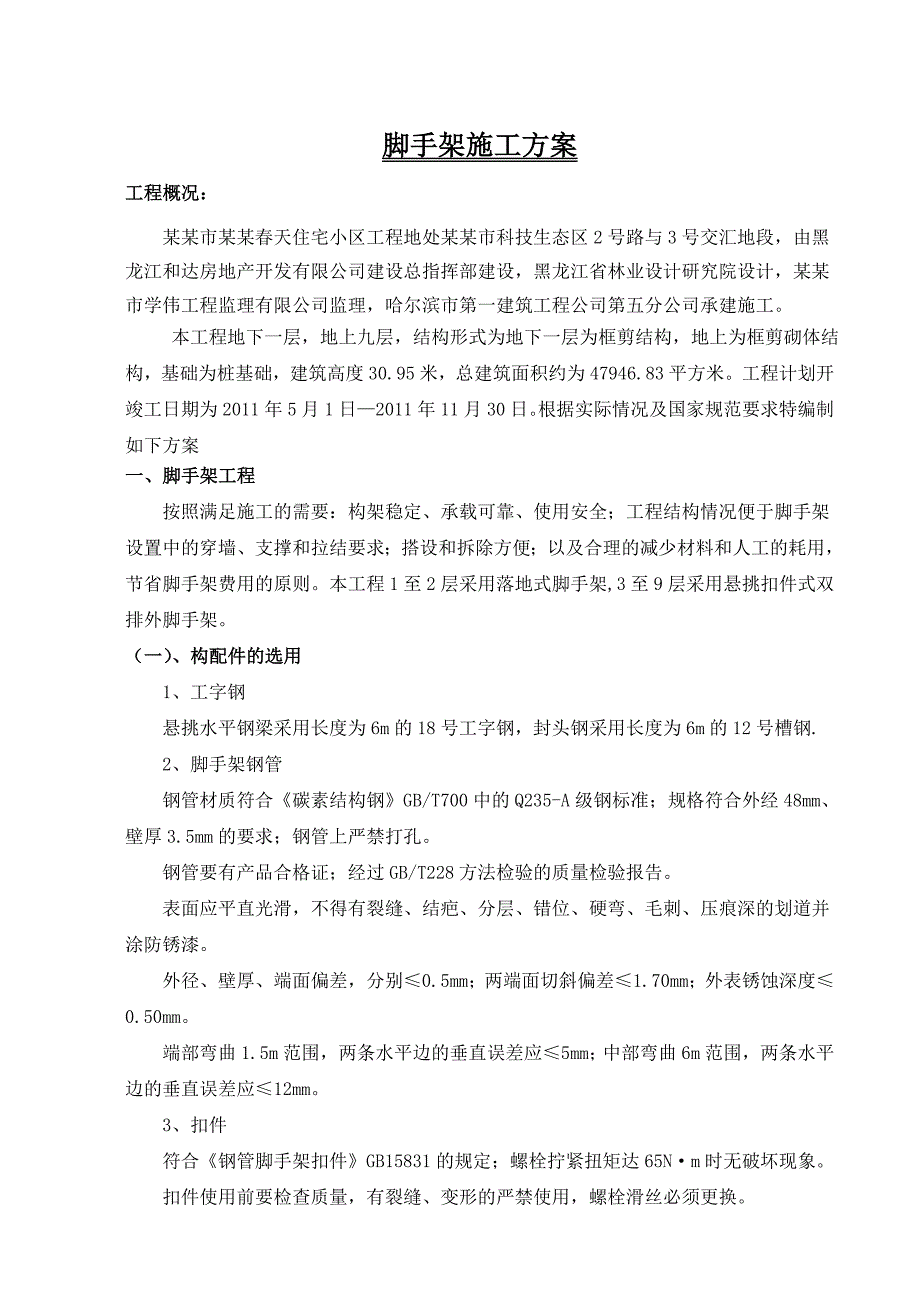

1、脚手架施工方案工程概况：某某市某某春天住宅小区工程地处某某市科技生态区2号路与3号交汇地段，由黑龙江和达房地产开发有限公司建设总指挥部建设，黑龙江省林业设计研究院设计，某某市学伟工程监理有限公司监理，哈尔滨市第一建筑工程公司第五分公司承建施工。 本工程地下一层，地上九层，结构形式为地下一层为框剪结构，地上为框剪砌体结构，基础为桩基础，建筑高度30.95米，总建筑面积约为47946.83平方米。工程计划开竣工日期为2011年5月1日2011年11月30日。根据实际情况及国家规范要求特编制如下方案一、脚手架工程 按照满足施工的需要：构架稳定、承载可靠、使用安全；工程结构情况便于脚手架设置中的穿墙、
2、支撑和拉结要求；搭设和拆除方便；以及合理的减少材料和人工的耗用，节省脚手架费用的原则。本工程1至2层采用落地式脚手架,3至9层采用悬挑扣件式双排外脚手架。（一）、构配件的选用1、工字钢悬挑水平钢梁采用长度为6m的18号工字钢，封头钢采用长度为6m的12号槽钢.2、脚手架钢管钢管材质符合碳素结构钢GB/T700中的Q235-A级钢标准；规格符合外经48mm、壁厚3.5mm的要求；钢管上严禁打孔。钢管要有产品合格证；经过GB/T228方法检验的质量检验报告。表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕深的划道并涂防锈漆。外径、壁厚、端面偏差，分别0.5mm；两端面切斜偏差1.70
3、mm；外表锈蚀深度0.50mm。端部弯曲1.5m范围，两条水平边的垂直误差应5mm；中部弯曲6m范围，两条水平边的垂直误差应12mm。3、扣件符合钢管脚手架扣件GB15831的规定；螺栓拧紧扭矩达65Nm时无破坏现象。扣件使用前要检查质量，有裂缝、变形的严禁使用，螺栓滑丝必须更换。扣件必须经过防腐处理。搭设脚手架时，扣件螺栓拧紧扭力矩为40Nm-65Nm。4、跳板脚手板铺设应符合以下规定：脚手板采用木跳板，在梁底标高处满铺脚手板作为隔离层。脚手板采用对接固定时，在对接处，与其上下两侧支承横杆的距离应控制在100-200mm之间；脚手板不允许采用搭接铺放时。铺板严禁出现端头超出支承横杆250mm
4、以上未作固定的探头板。脚手板用12#铁丝与脚手架绑扎牢固。5、连墙件材质应符合碳素结构钢GB/T700中的Q235-A级钢标准要求。6、安全网密目网：规格61.5m，100cm22000目，质量符合GB 16909-97标准，有生产（制造）许可证、产品合格证及准入证复印件。安全网（大眼网）；规格62m或63m；质量要符合GB 5725-97标准安全网的要求，有生产（制造）许可证、产品合格证及准入证复印件。7、锚件锚件采用18 钢筋（二）、计算书：（详见钢管落地脚手架计算书、普通型钢悬挑脚手架计算书。（三）、搭设方法1、悬挑脚手架基础：18号工字钢间距1.3m,按悬挑长度与尾端固定长度1:2比例
5、设置在楼板上, 18号工字钢尾端按等间距设置两道18钢筋锚固在楼板上。选跳出的工字钢前端固定槽钢作为设置立杆用封头钢。槽钢上每隔1.3m设置一根长30cm的20钢筋锚件，与槽钢焊接，用于脚手架立杆的固定。工字钢上满铺钢跳板，跳板距墙面水平方向距离小于10cm，且用密目网覆盖。钢丝绳夹搭接长度不等小于2m，用三个钢丝绳夹固定，相邻两个钢丝绳夹间距不得小于40cm。为了便于检查接头，也可在最后一个夹头后面约500mm处再安一个夹头，并将绳头放出一个“安全弯”。当接头的钢丝绳发生滑动时，“安全弯”即被拉直，这时就应立即采取措施。2、立杆：纵向跨距1.3m，底层按2、4、6顺序搭设，将立杆插在槽钢的固
6、定锚件上，用对接扣件接长（严禁搭接）；顶层最后一根杆允许扣件搭接，长度不得小于1m，并采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不得小于100mm。双排横向间距1.8m，靠墙立杆距墙面20cm。立杆对接扣件交错布置；相邻立杆接头严禁在同步内；同步内立杆的两个相邻接头在高度方向错开距离50cm；各接头中心至主节点距离小于步距的1/3。纵横扫地杆用直角扣件固定在距槽钢20cm的立杆上；横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆顶端必须高出女儿墙上皮1m，高出檐口上皮1.5m。立杆不得搭接在对接混合；严禁立杆直接座落在没有固定桩的槽钢上。3、纵横向水平杆、跳板与防护栏杆
7、纵向水平杆：步距均为1.3m；除尾部最后一根杆允许用扣件搭接外（接长1m），其它全部采用扣件对接接长方法，搭接处应等间设置三个旋转扣件固定。纵向水平杆设在立杆内侧；按杆长2m、4m、6m顺序排列。纵向水平杆对接扣件交错设置；两根相邻纵向水平杆接头严禁设置在同步或同跨内；不同步（跨）相邻接头，在水平方向应错开0.5m。横向水平杆：横向水平杆长2。1m，距墙面20mm；每隔一根立杆设置一根横向水平杆。主节点处必须设置一根横向水平杆，用直角扣件扣接严禁拆除。主节点处两个直角扣件中心距离要小于150mm。双排脚手架中靠墙一端外伸长度300mm。跳板与防护栏杆：A、作业层满铺跳板且彼此之间要靠紧并与小横
8、杆固定。B、严禁搭设并使用飞跳、探头跳。C、作业时在外排立杆距跳板0.6m-1.2m处设二道防护栏杆；10m以上作业时，在作业层下部留一层跳板。D、脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。4、连墙件连墙件采用钢性二步三跨水平拉结；在墙体内预埋外露15cm、48mm套管，套管与连墙杆用扣件连接。脚手架立杆上的拉接点要在下方，墙体拉接点要在上方。连墙件从脚手架底层第一步纵向水平杆处靠近主节点30cm处设置。连墙件的布置应优先采用菱形布置，也可采用方形、矩形布置。连墙件与其它杆件同步搭设；拆除脚手架时，其它杆件拆到连墙件高度时，
9、再拆除连墙件。5、剪刀撑与横向斜撑悬挑脚手架设剪刀撑与横向斜撑。沿脚手架外侧立面整个长度和高度连续设置剪刀撑。双排立杆每隔6跨设置一道斜撑；横向斜撑应设在同一节点上，由底至顶层呈之型连续布置。转角处小面宽度0.8m时，由底至顶层呈之字型连续布置斜撑。每道剪刀撑跨越立杆不少于4跨，斜杆与地面夹角60度，跨4-5根立杆。剪刀撑斜杆与立杆和伸出的小横杆连续，底部斜杆下端设在垫板上；斜杆用扣件搭接（长度1m）固定，扣件至杆端为10cm。剪刀撑斜杆与横向水平杆伸出端或立杆相交时用扣件固定；旋转扣件中线至主节点距离15cm。6、安全网防护平网：A、悬挑脚手架首层必须设置硬防护，然后隔层设置一道防护平网。B
10、、防护平网与墙体距离10cm，平网之间及与大横杆之间，严禁使用塑料绳或“16#”铁线拴系。C、平网网面不宜绷得过紧，平网与下方物体表面最小距离不应小于3M。7、防护立网：A、立网挂在脚手架外排立杆的里面,用系绳将网与网及网与大横杆系牢。必须使用专用网绳做联结，严禁使用塑料绳或“16#”铁线栓系密目网。B、安全通道用密目网封闭。C、立网要随着脚手架的搭设而挂设，对建筑物进行全封闭。D、立网面应与水平面垂直，并与作业面边缘最大间隙不得超过10cm。8、作业层脚手架立杆于0.6米及1.2米处设有两道防护栏杆，底部侧面设18cm高的挡脚板。防护栏杆如下图所示：临边防护示意图9、脚手架出入口的构造：大小
11、为45米（宽高）的防护棚，上铺50厚的双层脚手板。在出入口两侧的内、外排单立杆处分别增设一根辅立杆，并高于门洞口12步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞15两侧分别增加两根。当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，接长时用对接扣件连接。如下图所示：10、楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设，侧边沿楼梯坡度方向做一道1.2米高的护身栏，侧边底部设18cm高的挡脚板。验
12、算项目和步骤 本脚手架属施工荷载由纵向水平杆传给立杆情况，传递线路如下：脚手板小横杆大横杆立杆地基。因此应对基础、连墙件、立杆、纵横向水平杆等进行验算。 纵、横向水平杆承载验算 横向水平杆(以长杆为对象) 纵向水平杆(以三跨为对象) 计算 简图 荷载 q0.775(1.20.25十1.43)3.49kNm P3.49O.51.72.97kN 抗弯 Mmax3.490.6220.63kNm Mmax0.2132.971.550.98kNm 强度 =0.63106/5080=124N/mm2f=205N/mm2 =0.98106/5080=193N/mm2f=205N/mm2 挠度 W=(41.1
13、0.621.1330.63)109W=1.6152.971031.553109/(1003.490.6103/(242.0610512.192.0610512.19104)=7.11mmL/104)3.13mmL/400=1700/400=4.25mm 150=1550/150=10mm 2 立杆、连墙件和扣件、顶板和基础验算 主楼单立杆部分 (架高0-35m) (架高0-19.2m) 立杆 立杆计算截面以上架高 立杆计算截面以上架高稳定 H062.5-3527.5m H062.5m 立杆计算截面以上架高H019.2m 验算恒载标准值NGKH0(gk1+8k3)+n1Lagk2 NGK27.5
