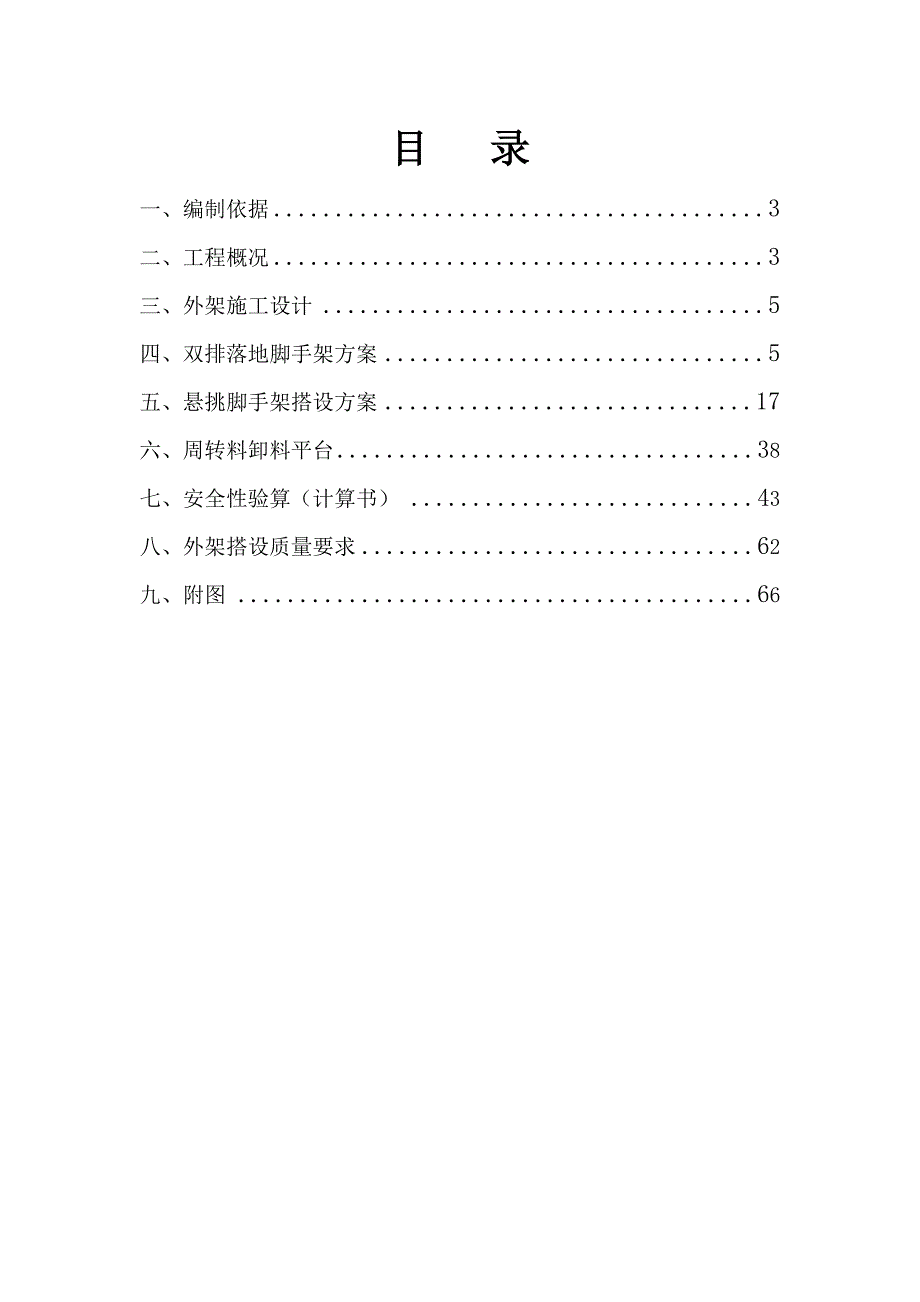

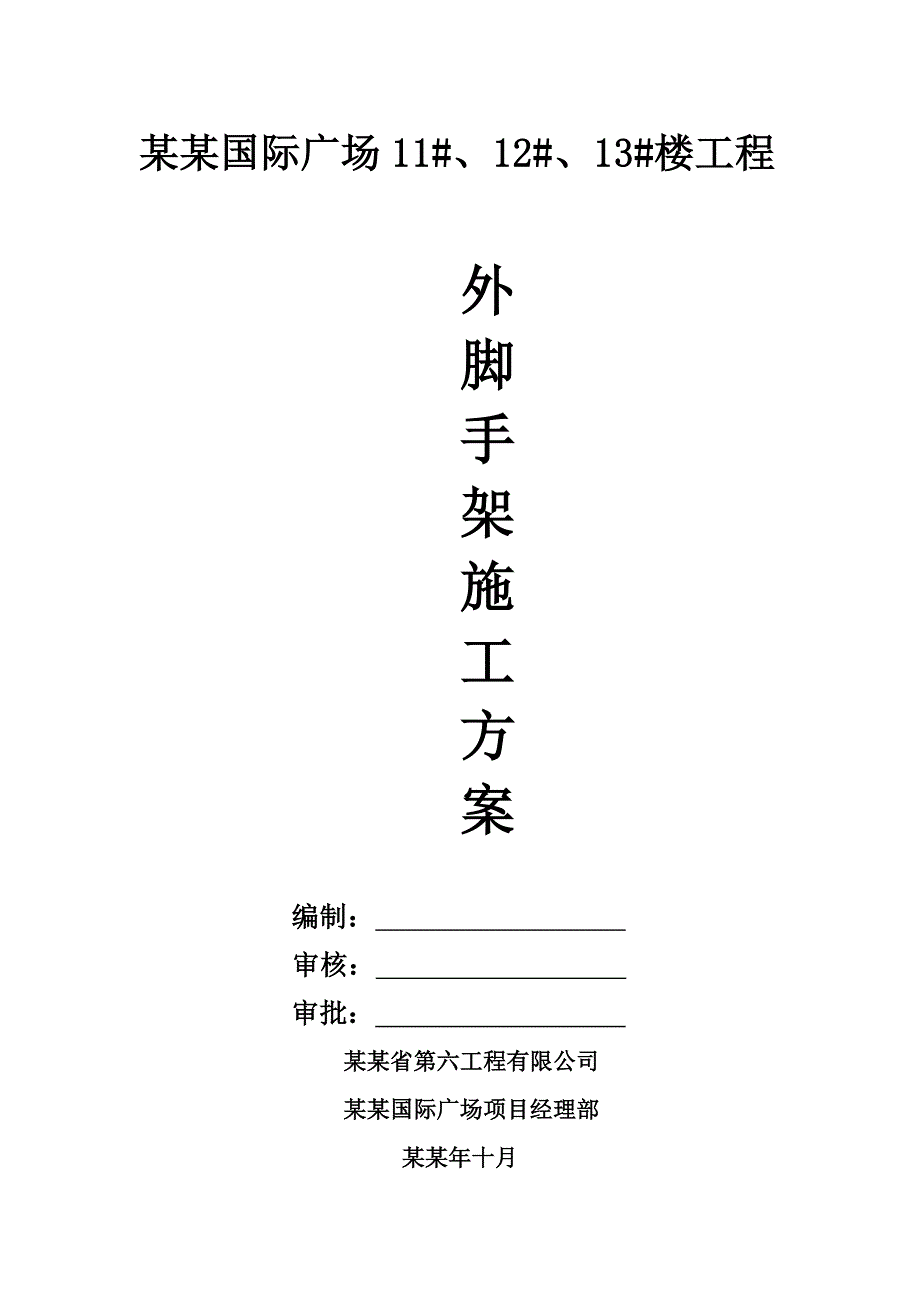

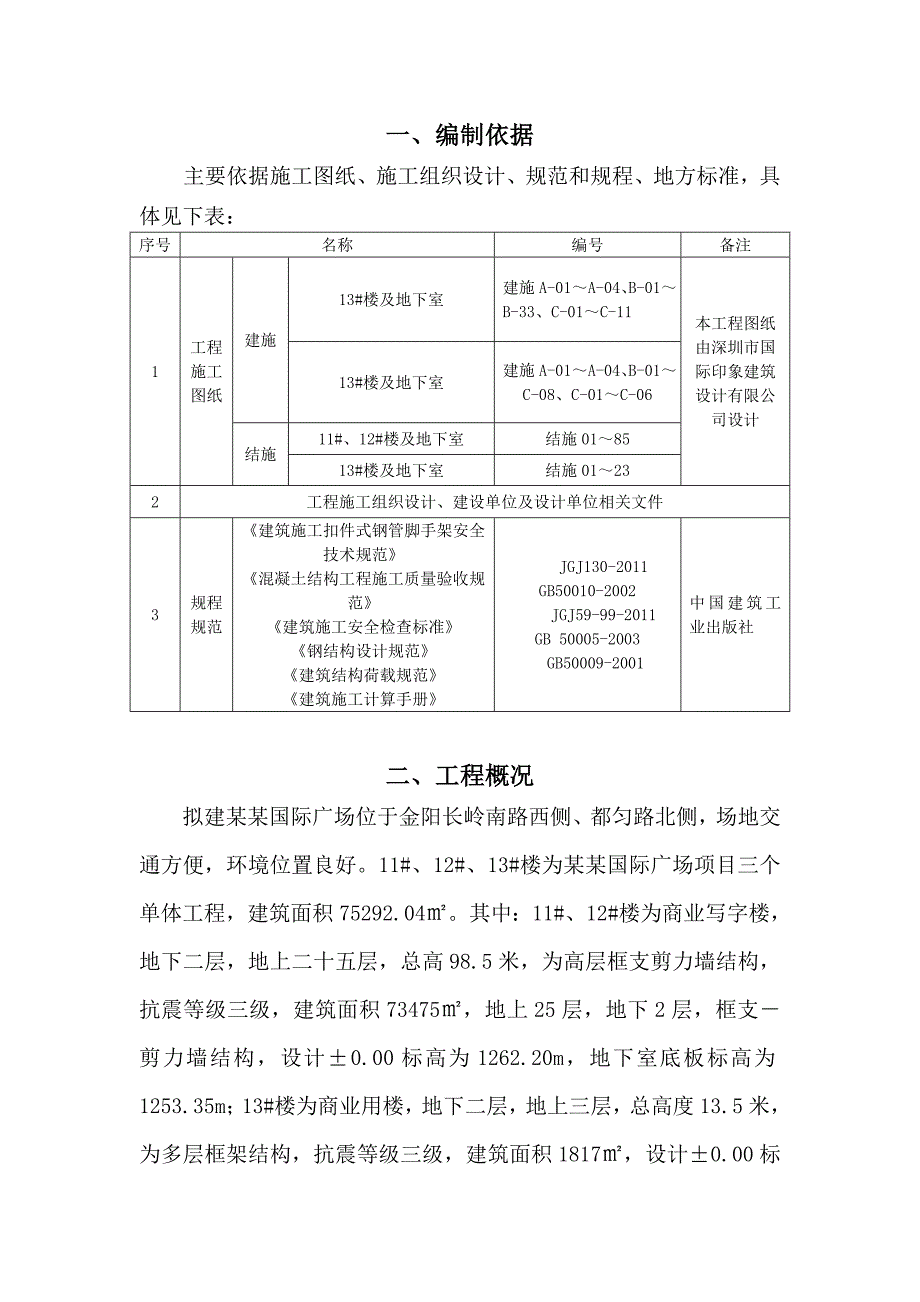

1、某某国际广场11#、12#、13#楼工程外脚手架施工方案编制: 审核: 审批: 某某省第六工程有限公司某某国际广场项目经理部某某年十月目 录一、编制依据3二、工程概况3三、外架施工设计5四、双排落地脚手架方案5五、悬挑脚手架搭设方案17六、周转料卸料平台38七、安全性验算(计算书)43八、外架搭设质量要求62九、附图66一、编制依据主要依据施工图纸、施工组织设计、规范和规程、地方标准,具体见下表:序号名称编号备注1工程施工图纸建施13#楼及地下室建施A-01A-04、B-01B-33、C-01C-11本工程图纸由深圳市国际印象建筑设计有限公司设计13#楼及地下室建施A-01A-04、B-01C

2、-08、C-01C-06结施11#、12#楼及地下室结施018513#楼及地下室结施01232工程施工组织设计、建设单位及设计单位相关文件3规程规范建筑施工扣件式钢管脚手架安全技术规范混凝土结构工程施工质量验收规范建筑施工安全检查标准钢结构设计规范建筑结构荷载规范建筑施工计算手册JGJ130-2011GB50010-2002JGJ59-99-2011GB 50005-2003GB50009-2001中国建筑工业出版社二、工程概况拟建某某国际广场位于金阳长岭南路西侧、都匀路北侧,场地交通方便,环境位置良好。11#、12#、13#楼为某某国际广场项目三个单体工程,建筑面积75292.04。其中:1

3、1#、12#楼为商业写字楼,地下二层,地上二十五层,总高98.5米,为高层框支剪力墙结构,抗震等级三级,建筑面积73475,地上25层,地下2层,框支剪力墙结构,设计0.00标高为1262.20m,地下室底板标高为1253.35m;13#楼为商业用楼,地下二层,地上三层,总高度13.5米,为多层框架结构,抗震等级三级,建筑面积1817,设计0.00标高为1267.60m,地下室底板标高为1257.25m。主要参与单位如下:建设单位:贵州金浩田房地产开发有限公司设计单位:深圳市国际印象建筑设计有限公司监理单位:重庆新鲁班工程监理有限责任公司勘察单位:贵州地质工程勘察院质监单位:贵阳市高新区建设工

4、程质量监督站安监单位:贵阳市高新区建筑工程安全监督管理站施工单位:某某省第六工程有限公司三、外架施工设计本工程13#楼为地上三层的多层框架结构,采用双排落地式扣件式钢管脚手架,架体高度13.5米。11#、12#楼地下室至三层搭设双排落地扣件式钢管脚手架,裙楼和主楼主体施工阶段、外防护采用悬挑16号工字钢梁搭设双排钢管扣件式外防护脚手架,从四层起挑,每次悬挑高度不超过20米,起挑楼层分别为:四层、九层、十四层、十九层、二十四层。脚手架搭设按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)的要求进行。四、 双排落地脚手架方案 本工程11#、12#楼地下室负三层至三层,及13#楼搭设双

5、排落地式脚手架,11#、12#楼负二层及13#楼负三层地下室面积约5600,11#、12#负一层及13#楼负二层地下室面积约7050,11#、12#楼一层及13#楼负一层面积6213,11#、12#楼二层面积1939,11#、12#楼三层面积约2686,13#楼一层面积706,13#楼二层面积541,13#楼三层面积570。11#、12#楼落地式脚手架搭设高度从标高-8.85米标高5.35米、从标高5.35米标高14.85米,最大搭设高度23.70m,最低搭设高度为9.5米。13#楼落地式脚手架搭设高度从-10.35米13.45米,最高搭设高度23.8米,最低搭设高度13.5米。平面布置示意图

6、见后附图。1、材料要求1)钢管。外径48.3,壁厚3.6mm,A3焊接钢管。应有质量检验报告,钢管材质检验方法应符合现行国家标准金属拉伸试验方法(GBT288)的有关规定,钢管质量应符合现行国家标准直缝电焊钢管(GBT13793)或低压流体输送用焊接钢管(GB/T3091)中规定的Q235普通钢管,钢管的钢材质量应符合现行国家标准普素结构碳钢(GB/ T-700)中Q235级钢的规定。立杆和大横杆长度一般为4-6m,小横杆1.3-1.5m,作为脚手架杆件使用的钢管必须作防锈处理。2)扣件。直角扣件,旋转扣件和对接扣件应符合国家标准钢管脚手架扣件(GB15831)的规定,其机械性能不低于KT33

7、-8的可锻铸铁要求。如发现扣件有裂缝、气孔、砂眼、变形、滑丝缺陷的不得使用。扣件与钢管的贴合面要接触良好。扣件表面应进行防锈处理。在螺栓拧紧力矩达65Nm时,不得发生破坏。3)脚手板。采用3000mm210mm50mm的竹架板,脚手架外围防护采用1500mm1000mm安全竹笆。4)挡脚板。作业层挡脚板为210高的3000mm210mm50mm的竹架板。5)安全网。密目式安全网,每10cm10cm=100cm2的面积上,有2000个以上网目,做耐贯穿试验不穿透。2、脚手架基础在第层基岩垫层上铺通长垫木或槽钢,使基础所受荷载为面荷载;垫木规格要求不少于2000mm210mm50mm,槽钢不少于1

8、0槽钢,将立杆立于垫木上或槽钢内。3、脚手架构造脚手架由(1)立杆(2)小横杆(3)大横杆(4)剪力撑(5)横向斜撑 (6)脚手板(竹笆)(7)护栏等组成。构造参数如下:立杆至建筑物外边墙距离0.35m,立杆纵向间距1.5m,横向间距0.90m。大横杆步距1.80m小横杆纵距1.5m护栏间距0.60m,1.20m各一道连墙点间距按二步三跨设置,即:水平间距为4.5m,竖向间距3.6m,当该处设置有困难时,则在结构楼面设置预埋14钢筋环,利用钢管扣件进行连接固定。4、脚手架搭设1)、 施工顺序:摆放扫地杆(大横杆)逐根树立立杆并与扫地杆扣紧安扫地大小横杆 安第一步大横杆安装第一步小横杆安第二步大

9、横杆 安第二步小横杆第三、四步大横杆和小横杆连接结构柱加设剪刀撑挂安全竹芭、安全网,铺脚手扳。2)、外脚手架搭设的构造要求(1)、纵向水平杆 纵向水平杆用直角扣件固定在立杆内侧,作为横向水平杆的支座,其长度不小于3跨; 纵向水平杆接长采用对接扣件连接,局部可采用搭接。对接、搭接应符合下列规定:a、纵向水平杆的对接扣件应交错布置;两根相邻纵向水平杆的接头不应在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离500mm;各接头中心至最近主节点的距离不应大于纵距的1/3。如下示:b、搭接长度1m,应等间距设置3个旋转扣件固定,端部扣件至杆端的距离100mm。c、建筑物四周外架必须水平交圈

10、。d、外排安全防护栏杆高度为1200mm。(2)、横向水平杆横向水平杆两端均采用直角扣件固定在纵向水平杆上,主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距150mm。横向水平杆靠墙一端的外伸长度为300mm。(3)、立杆 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差1m。靠边坡上方的立杆轴线到边坡的距离500mm。如下示: 立杆纵向间距1500mm,步距1.8m。立杆必

11、须用连墙件与建筑物可靠连接。 立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定:a、立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离500mm;各接头中心至主节点的距离不宜大于步距的1/3;b、搭接长度1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离100mm。 立杆顶端高出女儿墙上皮1.2m。(4)、连墙件 本工程脚手架连墙件采用:a、7.5 钢筋拉筋和48.33.6钢管顶撑配合使用的刚柔性连接方式,b、48.33.6钢管与砼柱打抱箍刚性连接(与砼柱容易连接处)。

12、连墙件的布置:a、应靠近主节点设置,偏离主节点的距离300mm;b、应从底层第一步纵向水平杆处开始设置,竖向每隔一步设一排,横向间距为立杆纵距的3倍,即二步三跨设置,当该处设置有困难时,则在结构楼面设置预埋14钢筋环,利用钢管扣件进行连接固定。 连墙件的连接要求:a、连墙件中的连墙杆呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,不应采用上斜连接。b、连墙件采用7.5钢筋拉结必须配用顶撑顶在砼柱或梁上。c、当脚手架下部暂不能设连墙件时可搭设抛撑,应用通长杆件与脚手架连接,与地面的倾角应在45-60之间;连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。(5)

13、、剪刀撑与横向斜撑 双排脚手架应设剪刀撑与横向斜撑。 剪刀撑的设置:a、每道剪刀撑跨越立杆的根数宜按下表确定,每道剪刀撑宽度不小于6m;斜杆与地面的倾角在45-60之间,最下面的斜杆与立杆的连接点离地面500mm。剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角a455060剪刀撑跨越立杆的最多根数n765b、脚手架在外侧立面整个长度和高度上连续设置剪刀撑。c、剪刀撑斜杆的接长采用搭接;d、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离150mm。 横向斜撑的设置:a、横向斜撑在同一节间,由底至顶层呈之字型连续布置;b、拐角应设置横向斜撑,中间每隔

14、6跨设置一道;(6)、脚手板的设置 作业层和安全竹架板应铺满、铺稳,离开墙面120-150mm;安全竹架板每隔三层铺设一道。 竹架板应按其主竹筋垂直于横向水平杆方向铺设在三根横向水平杆上,且采用对接平铺,对接处设双钢管。脚手板外伸长度130-150mm,架板两端均应用14#镀锌钢丝固定在横向水平杆。(7)、斜道本工程搭设人行 “之”字形斜道。 斜道的搭设:a、斜道附着外脚手架设置,宽度1.5m,坡度采用1:6,拐弯处设置平台,其宽度不应小于斜道宽度;b、斜道两侧及平台外围均应设置安全栏杆及挡脚板。栏杆高度为1.2m,挡脚板高度不应小于180mm,栏杆内侧满挂密目安全网;c、斜道两侧、平台外围和端部均设置连墙件,每两步加设水平斜杆;并设置剪刀撑和横向斜撑,做法同前所述。 斜道脚手板采用竹架板顺铺,接头采用平接;并每隔210-300mm设置一根2040防滑木条。3)、外脚手架的搭设要求(1)、脚手架必须配合施工进度搭设,高出工作面一步,且沿建筑物四周成封闭区域。(2)、外架搭设每完成一步,都要及时校正竖杆的垂直度和大、小横杆的标高和水平度,使脚手架步距、横距、纵距上下保持一致。(3)、落地架底座的安放:搭设立杆之前,先将地基土平整夯实,然后垫50厚垫木作为立杆垫板。(4)、立杆的搭设:底部竖杆间隔交叉不同
