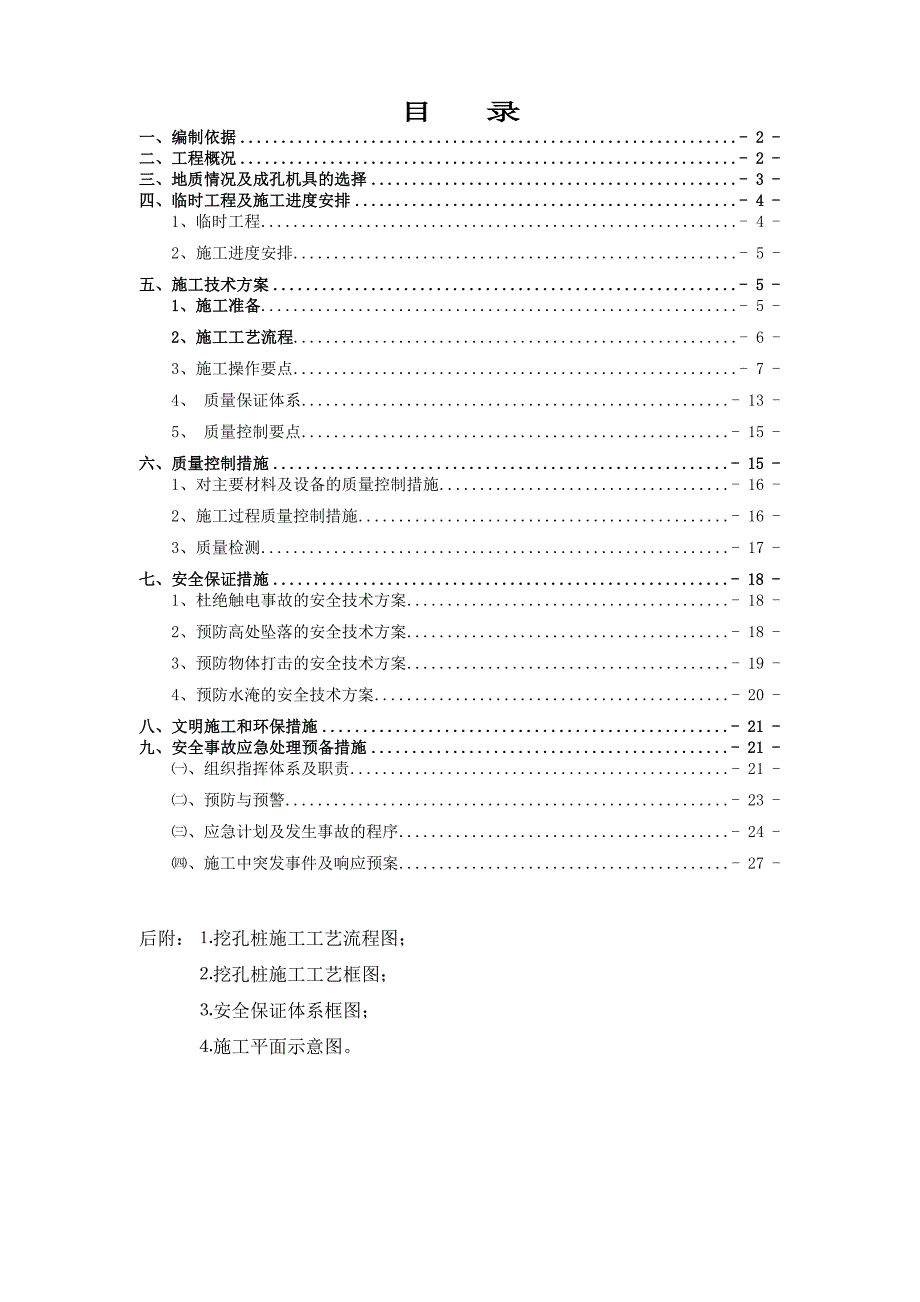

1、目 录一、编制依据- 2 -二、工程概况- 2 -三、地质情况及成孔机具的选择- 3 -四、临时工程及施工进度安排- 4 -1、临时工程- 4 -2、施工进度安排- 5 -五、施工技术方案- 5 -1、施工准备- 5 -2、施工工艺流程- 6 -3、施工操作要点- 7 -4、 质量保证体系- 13 -5、 质量控制要点- 15 -六、质量控制措施- 15 -1、对主要材料及设备的质量控制措施- 16 -2、施工过程质量控制措施- 16 -3、质量检测- 17 -七、安全保证措施- 18 -1、杜绝触电事故的安全技术方案- 18 -2、预防高处坠落的安全技术方案- 18 -3、预防物体打击的安全

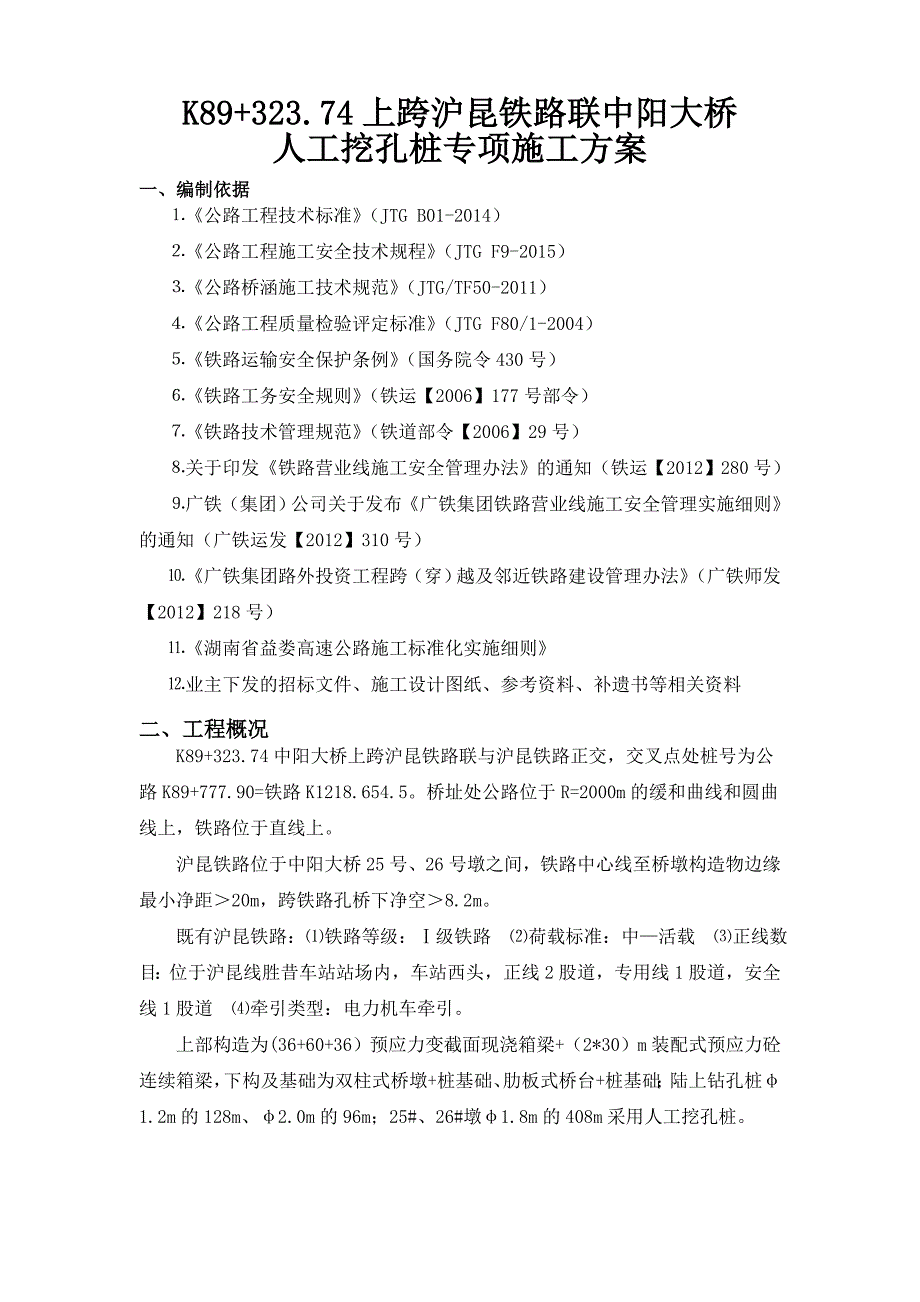

2、技术方案- 19 -4、预防水淹的安全技术方案- 20 -八、文明施工和环保措施- 21 -九、安全事故应急处理预备措施- 21 -、组织指挥体系及职责- 21 -、预防与预警- 23 -、应急计划及发生事故的程序- 24 -、施工中突发事件及响应预案- 27 -后附：挖孔桩施工工艺流程图； 挖孔桩施工工艺框图；安全保证体系框图；施工平面示意图。K89+323.74上跨沪昆铁路联中阳大桥人工挖孔桩专项施工方案一、编制依据公路工程技术标准（JTG B01-2014）公路工程施工安全技术规程（JTG F9-2015）公路桥涵施工技术规范（JTG/TF50-2011）公路工程质量检验评定标准（JTG
3、 F80/1-2004）铁路运输安全保护条例（国务院令430号）铁路工务安全规则（铁运【2006】177号部令）铁路技术管理规范（铁道部令【2006】29号）关于印发铁路营业线施工安全管理办法的通知（铁运【2012】280号）广铁（集团）公司关于发布广铁集团铁路营业线施工安全管理实施细则的通知（广铁运发【2012】310号）广铁集团路外投资工程跨（穿）越及邻近铁路建设管理办法（广铁师发【2012】218号）湖南省益娄高速公路施工标准化实施细则业主下发的招标文件、施工设计图纸、参考资料、补遗书等相关资料二、工程概况K89+323.74中阳大桥上跨沪昆铁路联与沪昆铁路正交，交叉点处桩号为公路K89
4、+777.90=铁路K1218.654.5。桥址处公路位于R=2000m的缓和曲线和圆曲线上，铁路位于直线上。沪昆铁路位于中阳大桥25号、26号墩之间，铁路中心线至桥墩构造物边缘最小净距20m，跨铁路孔桥下净空8.2m。既有沪昆铁路：铁路等级：级铁路 荷载标准：中活载 正线数目：位于沪昆线胜昔车站站场内，车站西头，正线2股道，专用线1股道，安全线1股道 牵引类型：电力机车牵引。上部构造为(36+60+36）预应力变截面现浇箱梁+（2*30）m装配式预应力砼连续箱梁，下构及基础为双柱式桥墩+桩基础、肋板式桥台+桩基础；陆上钻孔桩1.2m的128m、2.0m的96m；25#、26#墩1.8m的40

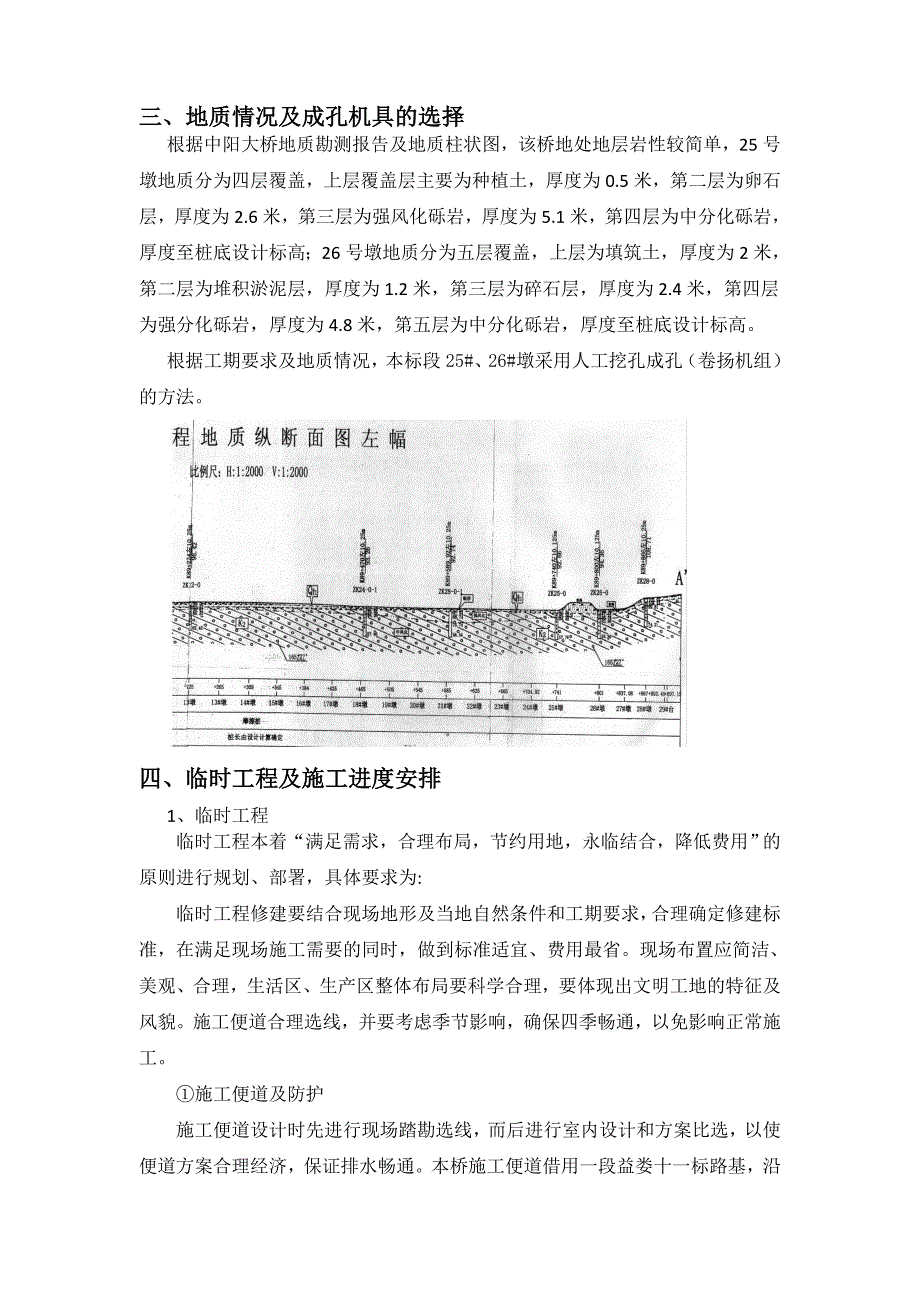

5、8m采用人工挖孔桩。三、地质情况及成孔机具的选择根据中阳大桥地质勘测报告及地质柱状图，该桥地处地层岩性较简单，25号墩地质分为四层覆盖，上层覆盖层主要为种植土，厚度为0.5米，第二层为卵石层，厚度为2.6米，第三层为强风化砾岩，厚度为5.1米，第四层为中分化砾岩，厚度至桩底设计标高；26号墩地质分为五层覆盖，上层为填筑土，厚度为2米，第二层为堆积淤泥层，厚度为1.2米，第三层为碎石层，厚度为2.4米，第四层为强分化砾岩，厚度为4.8米，第五层为中分化砾岩，厚度至桩底设计标高。根据工期要求及地质情况，本标段25#、26#墩采用人工挖孔成孔（卷扬机组）的方法。四、临时工程及施工进度安排1、临时工程
6、临时工程本着“满足需求，合理布局，节约用地，永临结合，降低费用”的原则进行规划、部署，具体要求为:临时工程修建要结合现场地形及当地自然条件和工期要求，合理确定修建标准，在满足现场施工需要的同时，做到标准适宜、费用最省。现场布置应简洁、美观、合理，生活区、生产区整体布局要科学合理，要体现出文明工地的特征及风貌。施工便道合理选线，并要考虑季节影响，确保四季畅通，以免影响正常施工。施工便道及防护施工便道设计时先进行现场踏勘选线，而后进行室内设计和方案比选，以使便道方案合理经济，保证排水畅通。本桥施工便道借用一段益娄十一标路基，沿线路中心线修建，与乡道连接。路面采用泥结碎石路面。便道按上行与下行车辆分
7、开行驶设计，路面总宽度为6m。25#墩承台边线与沪昆铁路路堤坡脚相距约2米，桩基施工前应进行防护，防止沪昆铁路路堤边坡塌方；具体防护方案为C20片石砼挡墙，片石砼挡墙基础穿过卵石层，嵌入强风化砾岩0.2米，挡墙上宽为1米，基础为1.8米宽，高度为3米，长度为26米。施工用电根据现场调查，线路附近有高压电网通过，施工用电与当地电力部门协商，该桥附件设置一台630KVA变压器为主供电电源，并配备一台250KVA发电机组作为备用电源；施工供电采用”三级配电,二级防漏保护”,按”三相五线制”，主干线采用架空方式，支线采用架空和电缆暗敷两种。施工用水施工沿线地下水资源较为丰富且易于开采，可就近打井以满足
8、施工用水。离居民区较近的墩位施工可考虑接引自来水。拌合站拌合站拟采用益娄十一合同段的双机90型拌合站，生产能力满足施工要求，砼采用砼罐车运输，运距约2000米。2、施工进度安排根据施工进度计划安排2016年1月8日开工，2016年3月30日完工。五、施工技术方案1、施工准备根据中阳大桥现场的特点和跨既有线铁路施工的相关规定，拟中阳大桥25#、26#墩桩基础采用人工挖孔桩施工作业。1）机具准备：施工机具：卷扬机组、手推车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯、电焊机、通风及供氧设备、扬程水泵、活动爬梯
9、、安全帽、安全带等。2）作业条件：熟悉施工图纸及场地的地下土质、水文地质资料，编制人工挖孔桩专项施工方案报安全监督技术部门，并附紧急情况应急处理措施，并将批准的施工方案向施工人进行技术交底和安全交底。孔桩土方的运输：孔桩开挖后，25号墩在距离桩位约8米的桥跨位置为指定临时堆土位置，26号墩的临时堆土位置为沿既有线铁路坡脚长30米宽4米的区域，堆土应分层堆放并整平碾压，作为既有线铁路路堤的反压护道，堆土高度不应大于4米，多余的土方由挖机配合自卸汽车将土方外运至弃土场。3）排水措施：在孔桩开挖的过程中，不能避免要进行孔内排水处理，在各单位工程周边砌筑排水明沟（截面尺寸为0.3m0.4m）一条。各桩
10、排水集中汇集至排水沟后排入附近沟渠。排水沟用红砖砌筑,面抹20mm厚1：3水泥砂浆。2、施工工艺流程放线定桩位及高程开挖第一节桩孔土方支护壁模板放附加钢筋浇筑第一节护壁混凝土检查桩位（中心）轴线加强设垂直运输架安装卷扬机组安装吊桶、照明、活动盖板、水泵、通风机等开挖吊运第二节桩孔土方（修边）先拆第一节支第二节护壁模板（放附加钢筋）浇筑第二节护壁混凝土检查桩桩（中心）轴线逐层往下循环作业开挖孔底部分检查验收吊放钢筋笼放混凝土溜筒（导管）浇筑桩身混凝土（随浇随振）人工挖孔桩工艺流程图3、施工操作要点1）放线定桩位及高程：在场地三通一平的基础上，依据测量控制网的资料的基础平面布置图，测定桩位轴线方格
