1、移民新城大道工程 大桥上部结构专项施工方案编制单位：联合体 移民新城大道标段项目部编制日期：某某年四月二十八日一、工程概况1、大桥属于某某忠县移民新城大道工程标段，跨越。桥梁起始里程桩号为K5+966-K6+160,全长194.00m。上部结构主桥采用630m的预应力连续T梁（先简支后结构连续），下部结构采用双柱式墩，桩基础（钻孔桩）；桥台采用重力式桥台、扩大基础。桥纵坡位于2.455%和-3.868%上，平面上除桥梁起点约9.5m范围内位于缓和曲线内外，其他均处于直线段上。 2、桥墩采用桩柱式桥墩,墩柱采用圆形墩柱，直径为2.2 m，桩基采用圆形钻孔桩,直径2.5m，桩基设计为嵌岩桩,要求桩
2、底进入中风化岩层3倍桩径以上，且桩底基岩饱和单轴极限抗压强度不小于6.4MPa。 桥台采用U型桥台及扩大基础，台底持力层地基容许承载力不小于450KPa(0号台及左幅6号台)和650KPa(右幅6号台)3、 技术指标1） 道路等级：公路一级（兼顾城市道路功能）2） 结构安全等级：一级3）项目环境类别：类环境4）洪水位频率：1/100，（本桥下不通航）5）设计速度：60Km/h6）设计荷载：公路一级；人群3.1KN/7）桥面宽度(左幅):3.00m(人行道)+10.00m(行车道)+0.5m(护栏)(右幅):0.50m(护拦)+10.00m(行车道)+5.00m(人行道)二、编制依据1、移民新城

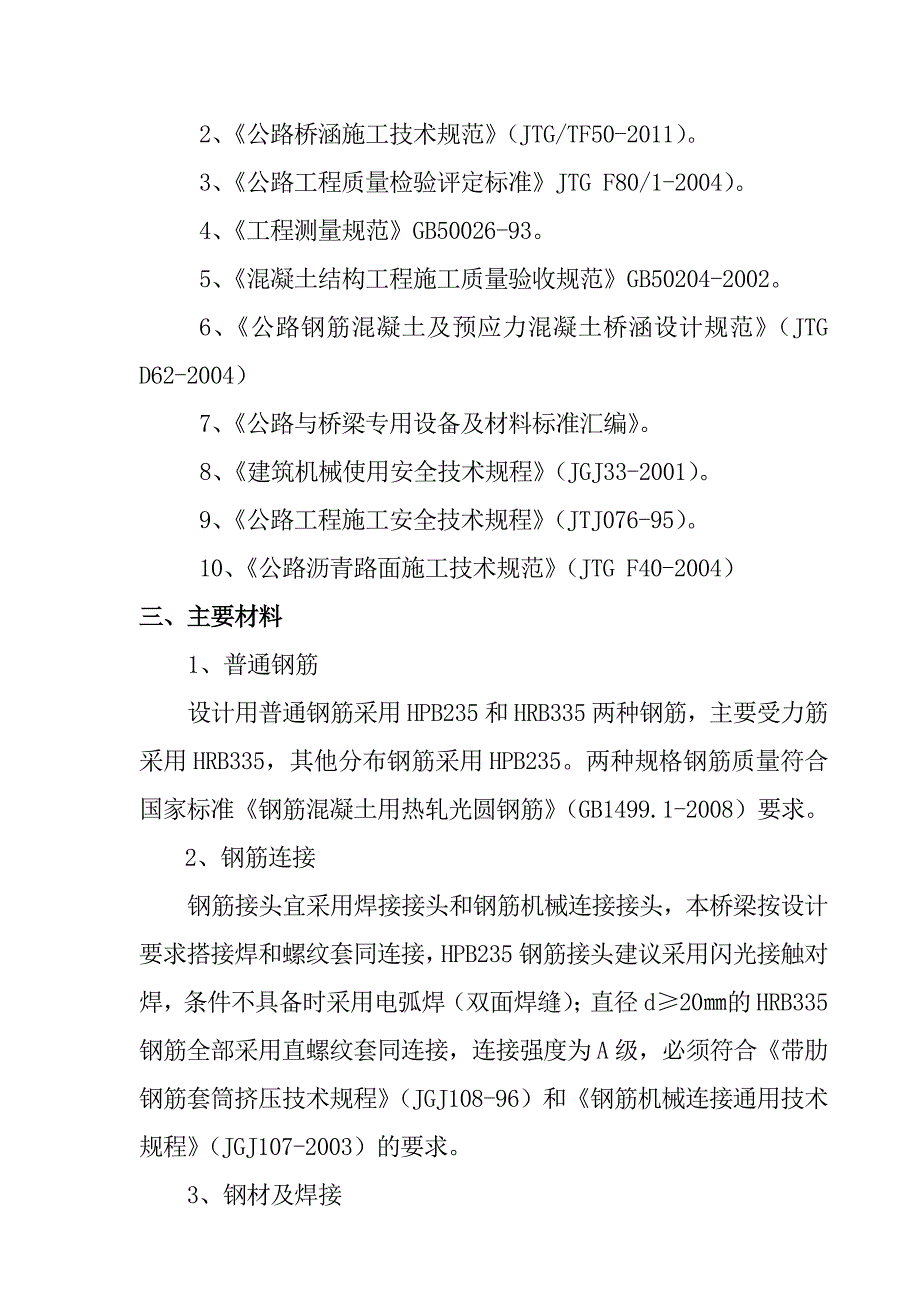

3、大道工程标段施工图更设计文件2、公路桥涵施工技术规范（JTG/TF50-2011）。3、公路工程质量检验评定标准JTG F80/1-2004）。4、工程测量规范GB50026-93。5、混凝土结构工程施工质量验收规范GB50204-2002。6、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）7、公路与桥梁专用设备及材料标准汇编。8、建筑机械使用安全技术规程（JGJ33-2001）。9、公路工程施工安全技术规程（JTJ076-95）。10、公路沥青路面施工技术规范（JTG F40-2004）三、主要材料1、普通钢筋设计用普通钢筋采用HPB235和HRB335两种钢筋，主要受
4、力筋采用HRB335，其他分布钢筋采用HPB235。两种规格钢筋质量符合国家标准钢筋混凝土用热轧光圆钢筋（GB1499.1-2008）要求。 2、钢筋连接钢筋接头宜采用焊接接头和钢筋机械连接接头，本桥梁按设计要求搭接焊和螺纹套同连接，HPB235钢筋接头建议采用闪光接触对焊，条件不具备时采用电弧焊（双面焊缝）；直径d20的HRB335钢筋全部采用直螺纹套同连接，连接强度为A级，必须符合带肋钢筋套筒挤压技术规程（JGJ108-96）和钢筋机械连接通用技术规程（JGJ107-2003）的要求。3、钢材及焊接设计混凝土结构采用钢材均为Q235B钢，其技术性能必须符合国家标准 碳素结构钢(GB/T70
5、0-2006)的规定。焊接钢材应满足可焊性要求。4、焊接材料应结合焊接工艺，通过焊接工艺评定试验进行选择，保证焊缝性能不低于母材，工艺简单，焊接变形小；焊条应采用低氢型焊条，焊丝应采用药芯焊丝；相关材料均应符合相应的国标要求。5、混凝土混凝土应采用高品质的强度等级为52.5和42.5的硅酸盐水泥，所用砂、石料、水的技术质量必须符合公路桥涵施工技术规范（JTG/TF 50-2011）有关条文规定。混凝土粗骨料应采用连续级配，碎石宜采用锤击式破碎生产的坚硬碎石，最大粒径不宜超过2cm。高标号混凝土细骨料应采用天然中粗砂，不得采用细砂，不得用机制砂。混凝土的抗压、抗拉强度及弹性模量等指标必须满足相应
6、强度等级的混凝土的要求。为提高结构耐久性，混凝土必须满足设计规范要求：根据设计图纸，砼强度不同其混凝土性能要求不同。6、混凝土外加剂拌制混凝土过程中掺入适量的混凝土外加剂，如减水剂、防水剂等，但混凝土拌和中应慎用早强剂。外加剂的掺用必须符合国家标准混凝土外加剂（GB 8076-1997）和混凝土外加剂应用技术规范（GB 50119-2003）的规定。外加剂的掺用必须以严格的实验为基础，满足规定的各项技术指标，确保外加剂的掺用不会影响混凝土的强度等级。7、混凝土耐久性要求本桥设计为预应力混凝土结构，结构耐久性要求按公路钢筋混凝土及预应力混凝土桥涵设计规范要求，在施工中必须提高三个等级，对砼最大氯
7、离子含量、最小水泥用量按公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）要求。8、主体结构采用混凝土强度等级： 预制主梁、现浇段及伸缩缝均采用C50混凝土； 桩基采用C30水下混凝土； 盖梁、圆桩墩、均采用C40混凝土； 台帽、垫石、系梁、人行道板、搭板和防撞护拦均采用C30混凝土； 台身和基础采用C25混凝土； 桥面铺装采用8厚C50混凝土+防水层+9cm沥青混凝土铺装。四、组织机构及人员1、项目经理部的设立为了确保人身设备和施工安全，确保架梁施工顺利进行，我公司将以现有人员、机械设备为基础，组建成移民新城大道工程C标段项目经理部。项目经理部设项目经理1人，由具有丰富大桥
8、施工经验的具有一级项目经理资格的管理人员担任。项目生产经理1人，技术负责1人，下设工程科、质检科、供应科、计财科、设备科等职能管理部门，以及基础工程、下部结构、上部结构三个分部，以下是拟为本合同段工程的组织机构框架图。 管理人员组织机构图 表1项目经理：项目生产经理：技术负责：计财科：质检科：工程科：安全科：供应科：设备科：菜综合办：专业施工队上部结构2、组织机构责任分工项目经理：作为公司派驻现场的全权代表，全面负责项目部工作，负责协调与业主及外部相关单位之间的工作，分管项目部行政、人事、财务等项工作。3、项目总工：对项目经理负责，全面负责本工程的技术质量工作，通过技术、质检部门对工程施工的各
9、作业层及施工工序进行技术管理和质量监控。4、综合办公室：负责内部管理，外部协调工作。计财科：负责编制施工计划，施工预算、内部承包核算及财务管理。5、工程科：负责施工技术、工艺设计、工程测量、生产安排、协调各作业层的关系和大型设备的调度，保证工程施工有序，高效地进行；负责对各作业层进行技术指导，对技术资料进行收集整理，保证按设计及规范要求组织施工，确保施工质量满足设计及规范要求。6、质检科：负责质量、监控、检测，随时对各施工项目进行质量检查，监督，包括原材料、半成品及各类构件等，确保各项指标满足设计或规范要求。7、供应科：负责工程所需材料的采购、保管及供应工作，确保按计划保质、保量地供给工程所需
10、要的材料。8、设备科：负责整个工程施工的机械设备管理与维修工作。9、施工进度安排本工程计划2012年3月1日开工，2013年5月10日完工。桥梁下部及上部结构计划工期 430天，上部结构预制场进行施工，设12个预制台座。开始T梁预制及架梁时间为2012年5月30日2012年12月30日。其余为上部结构附属工程，桥面铺装，防撞护拦等2013年5月10日全部完工。10、主要机具清单表序号设备名称型号规格数量（台）产地生产能力1挖掘机CAT3201日本良好2装载机ZL50型2徐州良好3汽吊车35T2浦沅良好4拌和机JDY500A2某某良好5龙门吊LDSBH85212广州良好6运梁轨道43型740m某
11、某良好7桁车吊10T1广州良好8架桥机QJHY11郑州良好8脚手架碗扣架120T某某良好9柴油发电机200KW1某某良好10潜水泵扬程40米5某某良好11空压机18KW1某某良好12自卸汽车15T10某某良好13自卸汽车5T2某某良好14塔吊TC80312徐州良好15输砼601徐州良好11、主要计量检测器序号名 称规 格数 量备 注1质量检测仪1套2全站仪欧波512N 1 台场区控制桩设定、复核3水准仪S3 2台标高引测4水准仪S1 1 台沉降观测5塔尺5m 5把一把沉降观测专用6大钢尺50m 4把7钢卷尺5m 10把其中一把做比对尺8混凝土试模100100100 15组9砂浆试模70.770
12、.770.7 5组10回弹仪1个 12、劳动力需用计划上部结构劳动力控制分为三个施工班组：结构工程、T梁预制工程由专业作业班组进行施工，T梁架设有具相关资质的施工班组进行作业，桥面铺装、附属工程施工班组。根据各阶段工期要求与工程量不同以及现场实际情况来计划使用劳动力。劳动力计划表工种按工程施工阶段投入劳动力情况（人）结构、T梁T梁架设附属工程木工002钢筋工10010模板工1208混凝土工805抹灰工000架子工000电工111焊工201机操工240普工8610保安110合计441237五、施工场地布置（一）布置原则1、本着“经济、科学、合理、适用、文明”的原则，经济合理，科学利用现场，将对周
13、围环境影响降到最低水平，减少现场二次转运，降低工程成本。2、分阶段性布置原则:针对工程施工特点,将该工程划分为基础、主体结构、附属工程施工三个阶段分别布置，科学合理地利用好现场场地和布置好施工设备。3、全面贯彻实施“某某市文明施工现场管理要求”，并参照本项目其他项目取得的经验进行总平面布置。4、充分利用现有场地，不多占，不浪费，综合考虑各工序、各专业队伍所必须的临建并兼顾指定劳务分包，合理布置，注重功能协调一致。5、注重文明施工，环境保护。6、临时用水电布线（管）尽量采用暗敷，避免影响施工。（二）施工平面布置详见施工平面布置图附后：1、临时排水系统，采用挖沟排水和砼管网排水方法施工。2、临时设施的布置根据本工程的地理情况和工程施工安排，现场办公室、工人住宿、食堂等有部分均在现场附近租用当地民房作业临时性设施。各种预制构件在预制加工厂制作好后，运至现场安装。材料堆场及材料仓库、钢筋加工场、现场办公室等设在K5+5115+966段路基上。（三）施工平面布置的管理措施1、施工平面布置图置于在槽坊沟大桥0#桥台后方，同时出入口设指示牌，使进入现场的人员了解施工现场的整体布局，所有规化场地采用C20砼，15厚进行硬化处理。2、材料进场后按施工平面布置图各就其位，严禁乱堆乱放和占用施工道路，杜绝由此而引起的交通阻塞。3、水电线路、排水沟等按施工平
