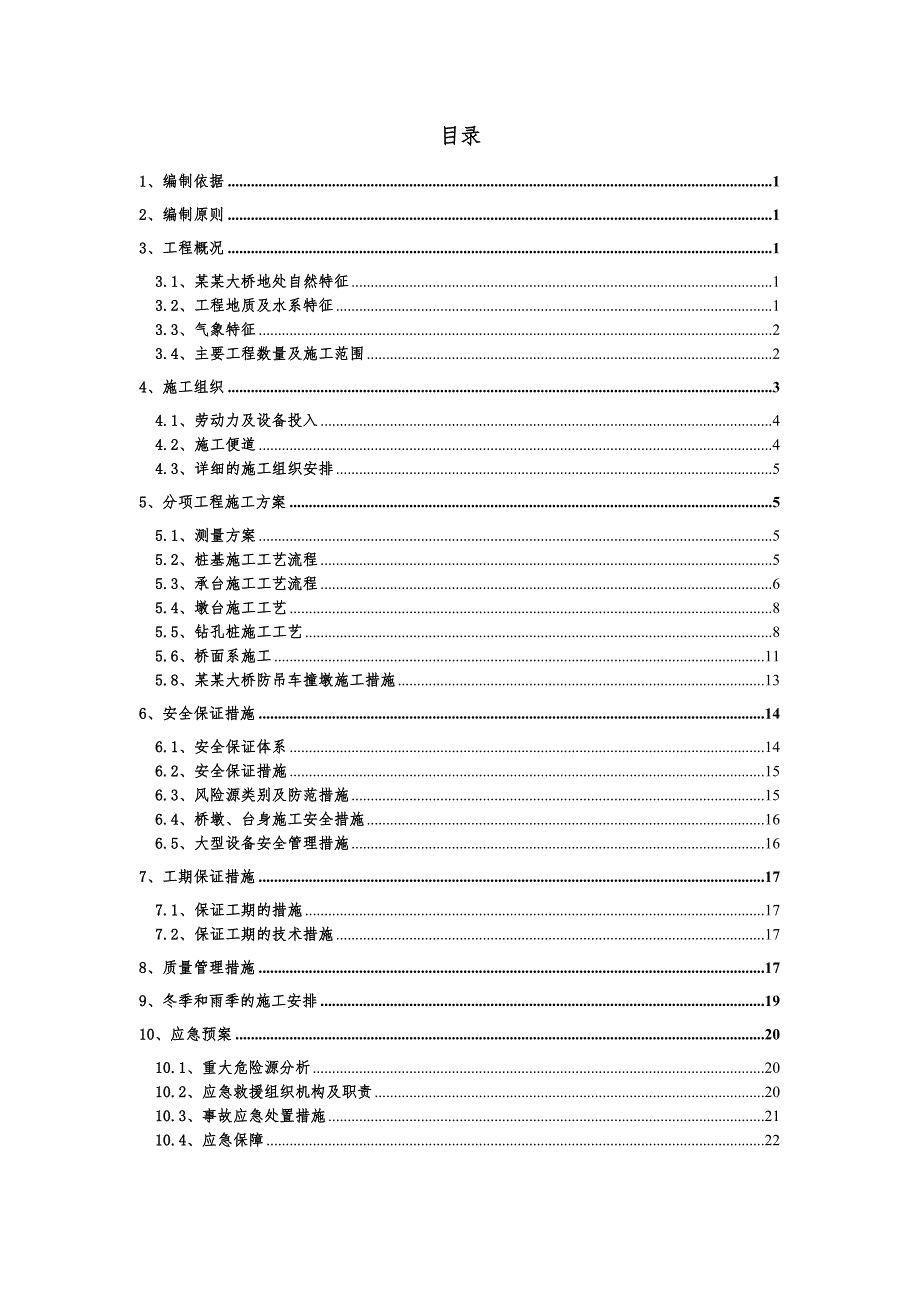

1、目录1、编制依据12、编制原则13、工程概况13.1、某某大桥地处自然特征13.2、工程地质及水系特征13.3、气象特征23.4、主要工程数量及施工范围24、施工组织34.1、劳动力及设备投入44.2、施工便道44.3、详细的施工组织安排55、分项工程施工方案55.1、测量方案55.2、桩基施工工艺流程55.3、承台施工工艺流程65.4、墩台施工工艺85.5、钻孔桩施工工艺85.6、桥面系施工115.8、某某大桥防吊车撞墩施工措施136、安全保证措施146.1、安全保证体系146.2、安全保证措施156.3、风险源类别及防范措施156.4、桥墩、台身施工安全措施166.5、大型设备安全管理措施
2、167、工期保证措施177.1、保证工期的措施177.2、保证工期的技术措施178、质量管理措施179、冬季和雨季的施工安排1910、应急预案2010.1、重大危险源分析2010.2、应急救援组织机构及职责2010.3、事故应急处置措施2110.4、应急保障22某某大桥施工方案1、编制依据国家相关法律、法规和铁道部相关规章制度;宁西铁路西安至合肥段增建第二线NXZQ-1标施工设计图纸、施工设计文件和施工预算；武汉铁路局编写的宁西铁路增建第二线工程总体指导性施工组织设计;现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；国家有关方针政策和国家、铁道部有关标准规范、规
3、程和验标等；国家及地方关于安全生产和环境保护等方面的法律法规；铁路工程其它技术规范及国家行业标准、设计规范、施工指南、质量验收标准;铁办2008190号铁路营业线施工安全管理办法；铁运201051号铁路营业线施工安全管理补充办法；武铁总2008331号武汉铁路局营业线施工安全管理实施细则；武铁运2010173号武汉铁路局营业线施工及安全管理补充规定2、编制原则(1)在充分理解设计的基础上，采用先进、合理、经济、可行的施工方案。(2)确保工程质量，确保施工工期，确保施工安全，全面兑现合同承诺。(3)力求施工组织科学、严密 ，施工进度高效。(4)务必使施工工法、工艺与施工规范、设计要求相符并达到系

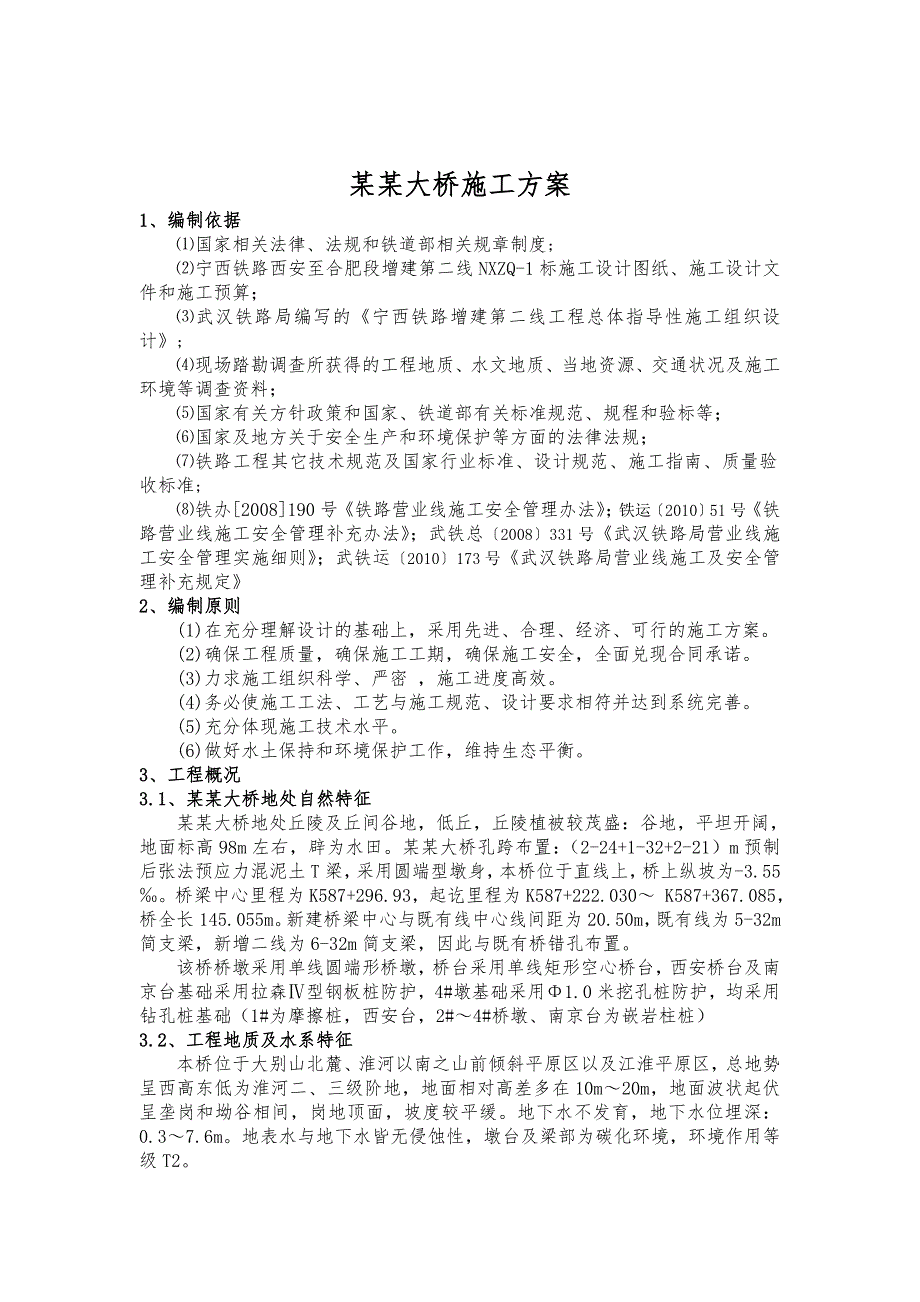

4、统完善。(5)充分体现施工技术水平。(6)做好水土保持和环境保护工作，维持生态平衡。3、工程概况3.1、某某大桥地处自然特征某某大桥地处丘陵及丘间谷地，低丘，丘陵植被较茂盛：谷地，平坦开阔，地面标高98m左右，辟为水田。某某大桥孔跨布置：（2-24+1-32+2-21）m预制后张法预应力混泥土T梁，采用圆端型墩身，本桥位于直线上，桥上纵坡为-3.55。桥梁中心里程为K587+296.93，起讫里程为K587+222.030 K587+367.085，桥全长145.055m。新建桥梁中心与既有线中心线间距为20.50m，既有线为5-32m简支梁，新增二线为6-32m简支梁，因此与既有桥错孔布置。
5、该桥桥墩采用单线圆端形桥墩，桥台采用单线矩形空心桥台，西安桥台及南京台基础采用拉森型钢板桩防护，4#墩基础采用1.0米挖孔桩防护，均采用钻孔桩基础（1#为摩擦桩，西安台，2#4#桥墩、南京台为嵌岩柱桩）3.2、工程地质及水系特征本桥位于大别山北麓、淮河以南之山前倾斜平原区以及江淮平原区，总地势呈西高东低为淮河二、三级阶地，地面相对高差多在10m20m，地面波状起伏呈垄岗和坳谷相间，岗地顶面，坡度较平缓。地下水不发育，地下水位埋深：0.37.6m。地表水与地下水皆无侵蚀性，墩台及梁部为碳化环境，环境作用等级T2。场区的各岩土层地层岩性如下：1、alQ4粉质黏土，褐黄色，软塑，局部含碎石，0=12
6、0KPa；2、alQ3粉质黏土，黄褐色，灰色，硬塑，0=180KPa；1、Em混合岩，灰白间褐红色，全风化，0=250KPa；1-1、Em混合岩，灰褐色，弱风化、岩心呈碎块状，0=1200KPa；1-2、Em混合岩，灰白间褐红色，弱风化、岩心呈碎块状，0=1200KPa。2、Em混合岩，灰褐色，强风化、岩心呈碎块状，0=500KPa；3、Em混合岩，深灰色，弱风化、节理发育，0=1200KPa；3.3、气象特征本区内年平均气温为15C15.5C，一月份最冷，月平均气温为1.4C2.1C，最低值为-16.7C-20.9C，土壤冻结深度为20cm，七、八月份最热，月平均气温为26.9C28.3C，

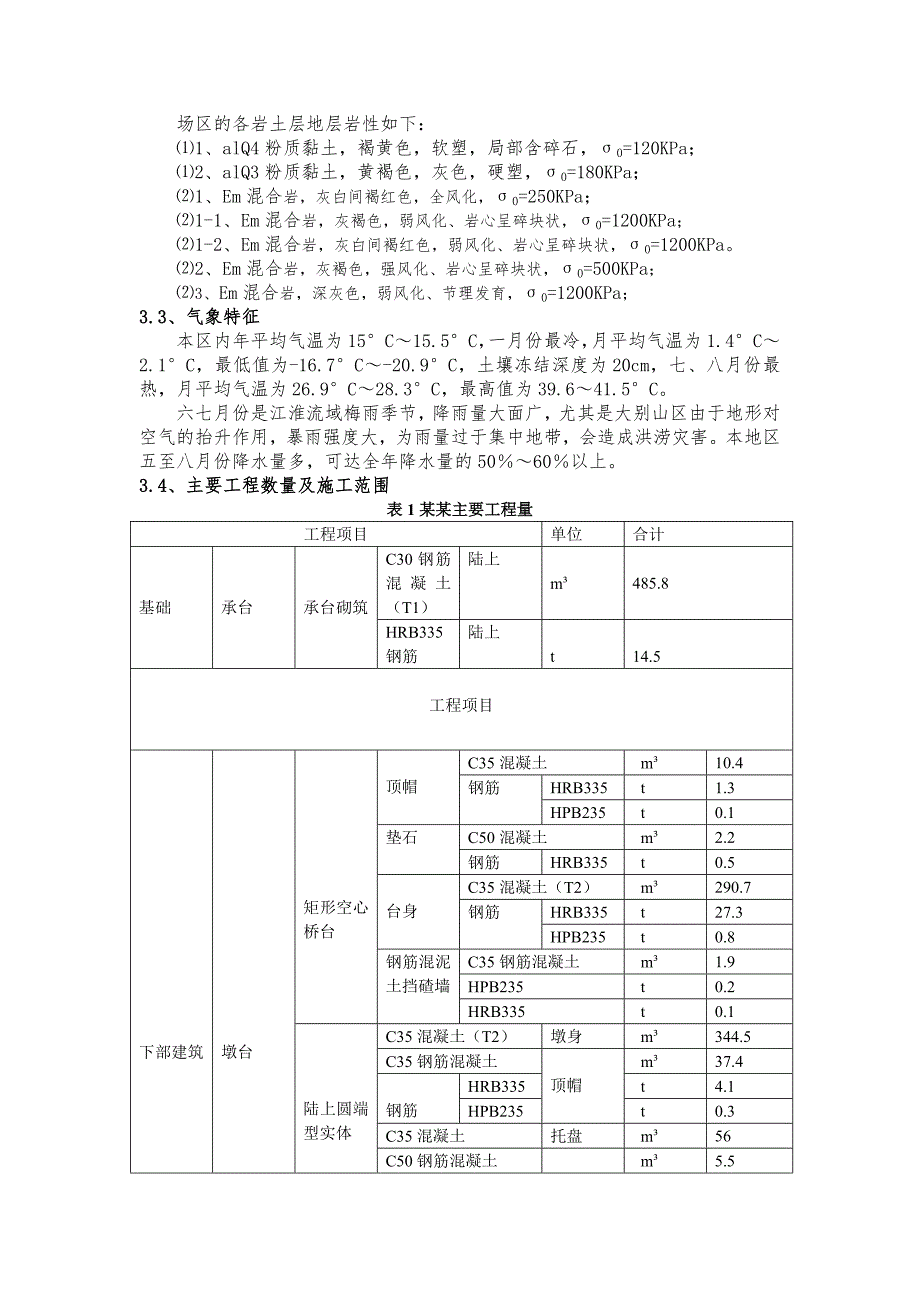

7、最高值为39.641.5C。六七月份是江淮流域梅雨季节，降雨量大面广，尤其是大别山区由于地形对空气的抬升作用，暴雨强度大，为雨量过于集中地带，会造成洪涝灾害。本地区五至八月份降水量多，可达全年降水量的5060以上。3.4、主要工程数量及施工范围表1某某主要工程量工程项目单位合计基础承台承台砌筑C30钢筋混凝土（T1）陆上m485.8HRB335钢筋陆上t14.5工程项目下部建筑墩台矩形空心桥台顶帽C35混凝土m10.4钢筋HRB335t1.3HPB235t0.1垫石C50混凝土m2.2钢筋HRB335t0.5台身C35混凝土（T2）m290.7钢筋HRB335t27.3HPB235t0.8钢筋
8、混泥土挡碴墙C35钢筋混凝土m1.9HPB235t0.2HRB335t0.1陆上圆端型实体C35混凝土（T2）墩身m344.5C35钢筋混凝土顶帽m37.4钢筋HRB335t4.1HPB235t0.3C35混凝土托盘m56C50钢筋混凝土支承垫石m5.5钢筋HRB335钢筋t1.2上部建筑桥面系及桥上设施桥面系（单线桥）延米145.05钢筋混凝土道班，双侧人行道钢栏杆人行道板宽1.05米（单侧）延长米290.1接触网立柱基础双线墩为2处计，单线墩为1处计处4综合接地系统处6附属工程椎体护坡、平台、石裙M10水泥砂浆砌片石m180.1检查台阶C15混凝土m21.1石锥体M10片石m19.5桥台椎
9、体级配碎石m771.3桥台椎体碎石垫层m45.5PVC泄水管台内排水m6.0桥台椎体预埋m250.3施工防护钢板桩防护拉森型钢板桩t67.5支撑钢料t17.2桥台侧沟C25混凝土m84碎石垫层m36表2某某大桥钻孔桩详细工程数量表序号称单位数量备注1西安台-1钻孔桩共长/根数m/根64/4桩径1.0m2西安台-2钻孔桩共长/根m/根44/4桩径1.0m31#墩钻孔桩共长/根数m/根78/4桩径1.0m42#墩钻孔桩共长/根数m/根80/5桩径1.0m53#墩钻孔桩共长/根数m/根65/5桩径1.0m64#墩钻孔桩共长/根数m/根44/4桩径1.0m8南京台钻孔桩共长/根数m/根60/6桩径1.
10、0m9钻孔桩总长/根数m/根435/32桩径1.0m9钻孔桩混凝土m3341.9C30(T1)混凝土4、施工组织根据本工程的施工特点，结合本公司的施工能力、技术装备水平，本着精干、高效、专业化施工的原则，派遣具有丰富的类似工程施工经验、肯吃苦、业务精的管理人员和技术人员，组成施工队伍，施工队伍由项目部直接进行管理，项目部负责本桥施工的安全、质量和进度。分部项目经理：分部项目副经理：分部项目安全总监：分部项目总工：分部项目总经：综合办公室试验室机物部财务部工经部安质部工程部 钻孔桩施工队二队 桥涵施工队桩基施工队钢板桩施工队钢筋施工队4.1、劳动力及设备投入根据本桥工程数量，劳动力采用动态管理，
11、原则上管理干部职责分明、权限到位，工人一专多能，特殊工程全部持证上岗，钻孔桩施工高峰期间投入各类施工人员近60人 ,墩台施工高峰期投入各类施工人员40人，桥面系铺装施工投入各类施工人员30人 .本桥钻孔桩安排1个钻孔桩施工队伍，共3台钻机。主要机具设备配置情况（如下表）序号机具设备名称单位数量进场时间备注1钢筋加工设备成套套12冲击钻台33钢板桩振动锤套1激振力30t4自卸汽车辆45挖掘机台16变压器台1200kv7起重机台125t8发电机台1200kw9装载机台1ZL5010墩身钢模套211桥台钢模套112混凝土输送泵台113混凝土罐车辆34.2、施工便道施工便道本桥施工便道主要从三官新农村
