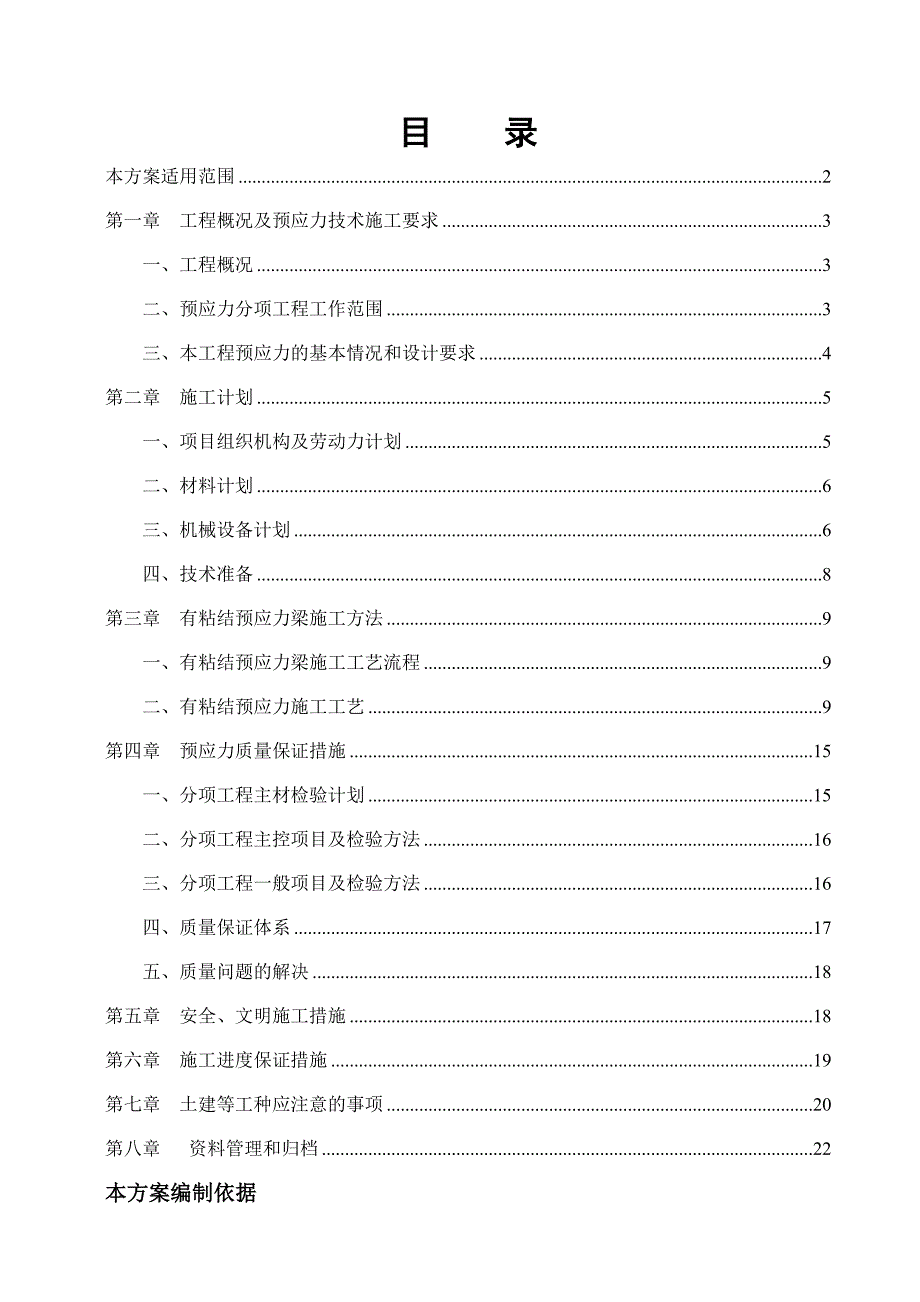

1、某某省旅游服务中心预应力工程施工方案编制：审核：审定：某某（某某）结构工程有限公司某某年二月目 录本方案适用范围2第一章 工程概况及预应力技术施工要求3一、工程概况3二、预应力分项工程工作范围3三、本工程预应力的基本情况和设计要求4第二章 施工计划5一、项目组织机构及劳动力计划5二、材料计划6三、机械设备计划6四、技术准备8第三章 有粘结预应力梁施工方法9一、有粘结预应力梁施工工艺流程9二、有粘结预应力施工工艺9第四章 预应力质量保证措施15一、分项工程主材检验计划15二、分项工程主控项目及检验方法16三、分项工程一般项目及检验方法16四、质量保证体系17五、质量问题的解决18第五章 安全、文
2、明施工措施18第六章 施工进度保证措施19第七章 土建等工种应注意的事项20第八章 资料管理和归档22本方案编制依据本方案编制依据下列内容：1甲方提供的设计施工图纸（B版2-06、2-07、2-09、2-10、2-12、2-13、5-01、5-02、5-03、5-04、5-05、5-06）2国家规范/行业标准混凝土结构设计规范（GB500102002）建筑抗震设计规范（GB500112001）高层建筑混凝土结构技术规程（JGJ32002）预应力混凝土用钢绞线（GB/T52242003）混凝土结构工程施工质量验收规范（GB502042002）预应力筋用锚具、夹具和连接器（GB/T14370200
3、7）预应力混凝土用金属波纹管（JG2252007）预应力混凝土结构抗震设计规程（JGJ1402004）建筑工程预应力施工规程（CECS180：2005）后张预应力混凝土施工手册本方案适用范围本方案用于指导某某省旅游服务中心主体大厦二层、三层和四层预应力梁的施工，其它部位预应力构件或预应力技术不在本方案范围内。第一章 工程概况及预应力技术施工要求一、工程概况项目名称：某某省旅游服务中心结构形式：框架结构工程位置：某某市郑东新区，某某大道以东、东风东路以南、农业东路以北设计单位：某某大学建筑设计研究院施工单位：某某某某分公司预应力分包单位：某某（某某）结构工程有限公司二、预应力分项工程工作范围1、
4、提出指导预应力施工的施工方案。2、负责本项目预应力成套技术的实施，对预应力技术的施工质量负责。3、对总包项目经理部负责，负责提出预应力对土建、水电等工种的要求。4、负责对预应力所用钢绞线、锚具、波纹管、构配件和专用设备的验收和报验。5、负责预应力钢绞线的放样和下料。6、负责预应力波纹管的安放和钢绞线的穿束。7、负责预应力张拉端、固定端等节点的安装和就位。8、负责按照设计要求完成本项目预应力的张拉和灌浆工作。9、执行建设单位、设计单位和项目经理部的洽商、变更和施工进度计划。10、参加预应力项目的隐蔽验收、接受监理单位的检查验收。11、提供本项目预应力施工所需的相关技术资料。三、本工程预应力的基本
5、情况和设计要求1、某某省旅游服务中心二层、三层和四层梁采用有粘结预应力技术，解决大跨度预应力梁的受力和挠度问题。2、预应力张拉端均设置在梁加腋放大截面处，加腋端头楼板预留80cm宽100cm长后浇洞，作为张拉操作空间。3、预应力梁C40混凝土浇筑，张拉时混凝土强度应达到设计要求的90以上。4、预应力梁侧和板底模在张拉前全部拆除，但绝对不能拆除预应力梁底支承。5、预应力张拉控制应力均为0.75fptk, 并超张拉3%。6、为保证并检验施工质量，预应力工程施工过程中必须进行现场变形监测和相关测试，测试单位应具备相应资格，同时测试方案需得到设计人员的认可后方可实施，测试数据应及时反馈给设计人员；具体
6、应包括：（1）预应力筋的张拉力测量；（2）预应力筋的伸长值测量；（3）张拉过程中反拱变形值的测量。7、预应力筋张拉、灌浆完成后，张拉端锚具用C40细实微膨胀混凝土封堵。8、预应力主要材料清单（表一）预应力主要材料清单表一序号材料名称规格型号单位数量1有粘结预应力钢绞线1715.241860T23.842金属波纹管55、65、70、75M27523张拉端锚具QM15孔6244固定端锚具QM15孔6245喇叭形垫板五孔、六孔、七孔、八孔、九孔套836盖瓦、海绵垫/套1667螺旋钢筋6.0个707第二章 施工计划一、项目组织机构及劳动力计划预应力分包合同签订后，我公司立即抽调精兵强将成立预应力分项工
7、程项目部。根据本工程的实际情况，结合预应力施工工艺涉及建筑、结构、机械等跨行业操作需要，从保证工程的质量、进度、安全等项目目标出发，选派业务能力强、操作水平高、知识、技能素质好的技术人员承担本工程施工，杜绝无证上岗，技术工人至少在我公司从事预应力施工工作3年以上。（一）项目组织机构（表二）序号姓名拟在本项目担任职务从业时间施工的大型项目1聂永明项目经理20年浙江黄龙体育场斜拉索工程、国家体育场（鸟巢）预应力工程、越南笔山水泥厂预应力工程2任青春项目副经理10年洛阳体育场斜拉索工程、洛阳人力资源中心预应力工程、某某省体育中心钢结构工程3宰长涛项目负责人5年洛阳体育场斜拉索工程、某某世贸商城预应力
8、工程、TCL工业大厦预应力工程4王占峰现场负责人6年洛阳烟厂预应力工程、安阳烟厂预应力工程、洛阳体育场预应力拉索罩棚工程5司润强施工员3年洛阳人力资源中心预应力工程（二）劳动力计划（表三）劳动力计划表表三序号岗位人数分工1分项施工负责人1全面负责预应力工程的施工，现场的施工组织和协调等2张拉灌浆负责人1张拉灌浆技术交底、张拉力和伸长的计算、灌浆水泥的用量3张拉指挥1使各机械设备统一协调工作4机械管理员1负责检查机械设备运转是否正常5下料制作工3负责钢绞线的放样、下料和制作6穿束工8负责梁中波纹管的安放、预应力筋的穿设、张拉节点的固定7张拉工6负责锚具、限位板、变角器和千斤顶的安拆、伸长值的测量
9、8油泵操作工3负责油泵的操作、落实既定的张拉力9力工8负责全过程的劳动力供给二、材料计划预应力主材均按设计和总包要求统一购买。结合本工程实际情况，预应力主材一次购进，在施工现场统一存放、下料、制作，施工全过程透明，便于施工过程管理和控制。1预应力钢绞线：本工程预应力梁采用1715.21860有粘结高强低松弛预应力钢绞线，质量应符合国标GB/T52242003有关规定之要求。2预应力锚具：锚具均采用类锚具，张拉端为QM型夹片式锚具，固定端采用QM型挤压锚；锚具质量应符合国标GB/T14370-2007有关规定之要求。3预应力用波纹管：预应力用波纹管采用标准型镀锌金属波纹管。4预应力筋及锚具的运输
10、、存放及制作：按施工进度的要求及时将预应力筋、锚具和其它配件运到工地，由总包统一存放、管理，并及时通知业主、监理单位取样、复试。施工过程中材料应做好防雨水措施。5材料验收 （1）预应力钢绞线由生产厂家出具产品合格证，并经检测中心进行复试，出具复试报告。（2）锚具及组装件应有出厂质量保证书，并经检测中心进行复试，出具复试报告。（3）预应力主要材料检验可由国家金属制品检测中心完成，它是某某省内唯一一家国家级金属线材实验室。三、机械设备计划（一）鉴于本工程进度和工程量特制定以下设备计划（表四）表四序号名称规格数量产地1穿心式千斤顶YCQ150002台某某2高压油泵ZB4/503台某某3压浆泵UB-3
11、1台某某4挤压机JY453台某某5张拉配套设备/5套某某6压力表1.5级8块天津7灰浆搅拌机UJ3251台某某8电盘380V/220V2套某某9角向磨光机125/220V2台某某10手动葫芦2T2台新乡11电焊机BX3002台上海12标准桶151个/13钢卷尺5m2把/14钢卷尺30m1把/（二）主要设备介绍1、YCQ型千斤顶YCQ型系列千斤顶是一种通用性较强的预应力千斤顶，主要用于张拉QM锚具，也可以用于其他型号的锚固体系。张拉时可配套使用限位板或顶压器及自动工具锚。当配用不同的附件时，还可以张拉DM型镦头锚及冷铸锚等。广泛用于后张法的预应力施工。 YCQ穿心千斤顶YCQN千卡千斤顶2、JY
12、型挤压机 JY45型挤压机JY45型挤压机是与QMJ系列锚具配套使用的专用设备，通过更换挤压模和顶杆，可对12、12.7、15.2和15.7钢脚线进行锚固端锚具的制作。3、油泵及灌浆机UBL型灌浆机主要用于后张预应力孔道压浆施工。该型泵输送量均匀，压力平稳，输送距离远，无空气渗入，并具有持荷保压的特点。 ZB4/50高压油泵UBL型灌浆机四、技术准备1、根据设计图纸编制预应力施工方案和安全方案；2、绘制预应力施工节点详图；3、预应力分项前期的资料报验；4、预应力张拉设备的校验、标定；预应力张拉力和伸长值的计算；预应力钢绞线下料长度的计算；钢绞线下料长度梁轴线内曲线长度+轴线外水平长度+工作长度
