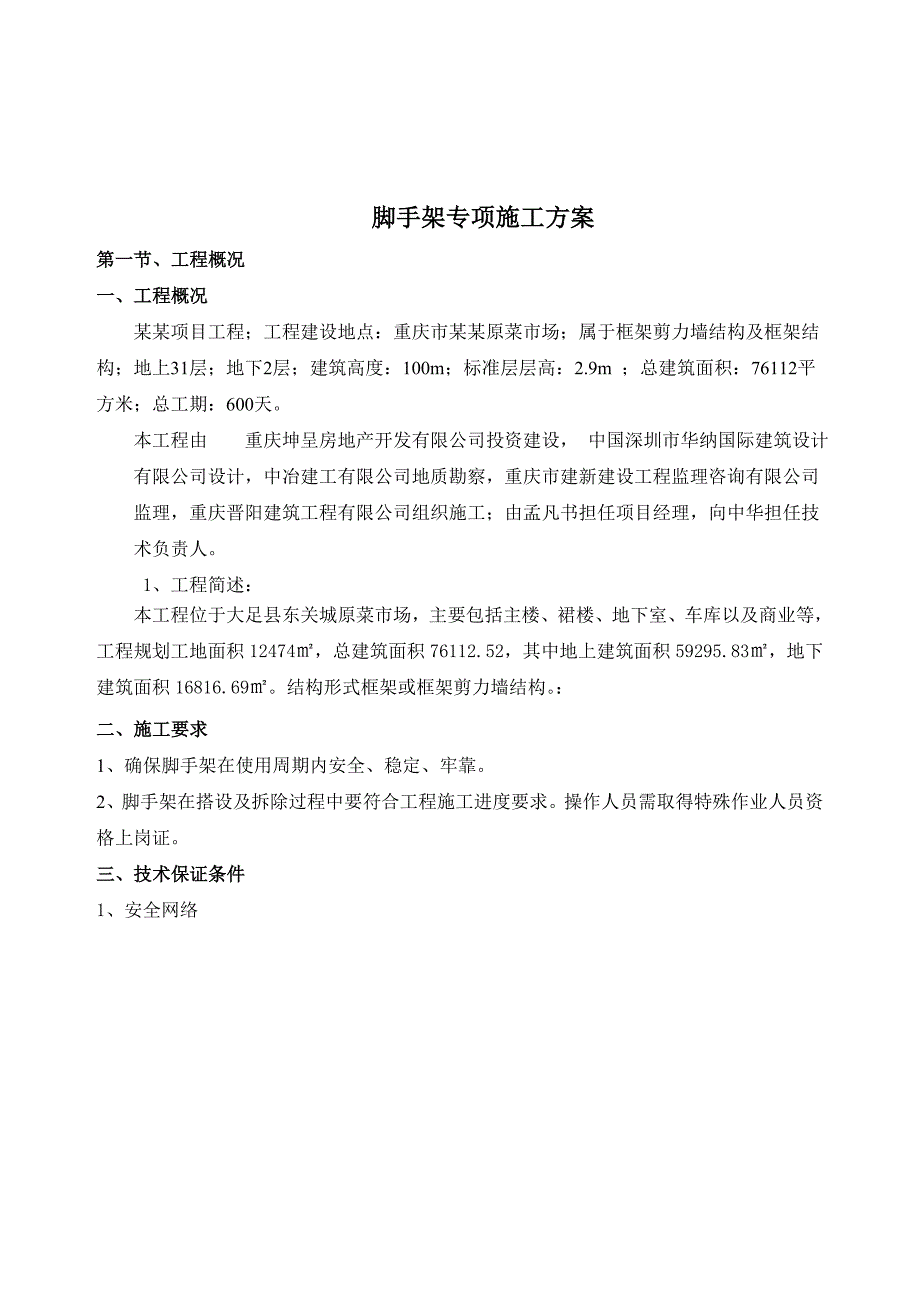

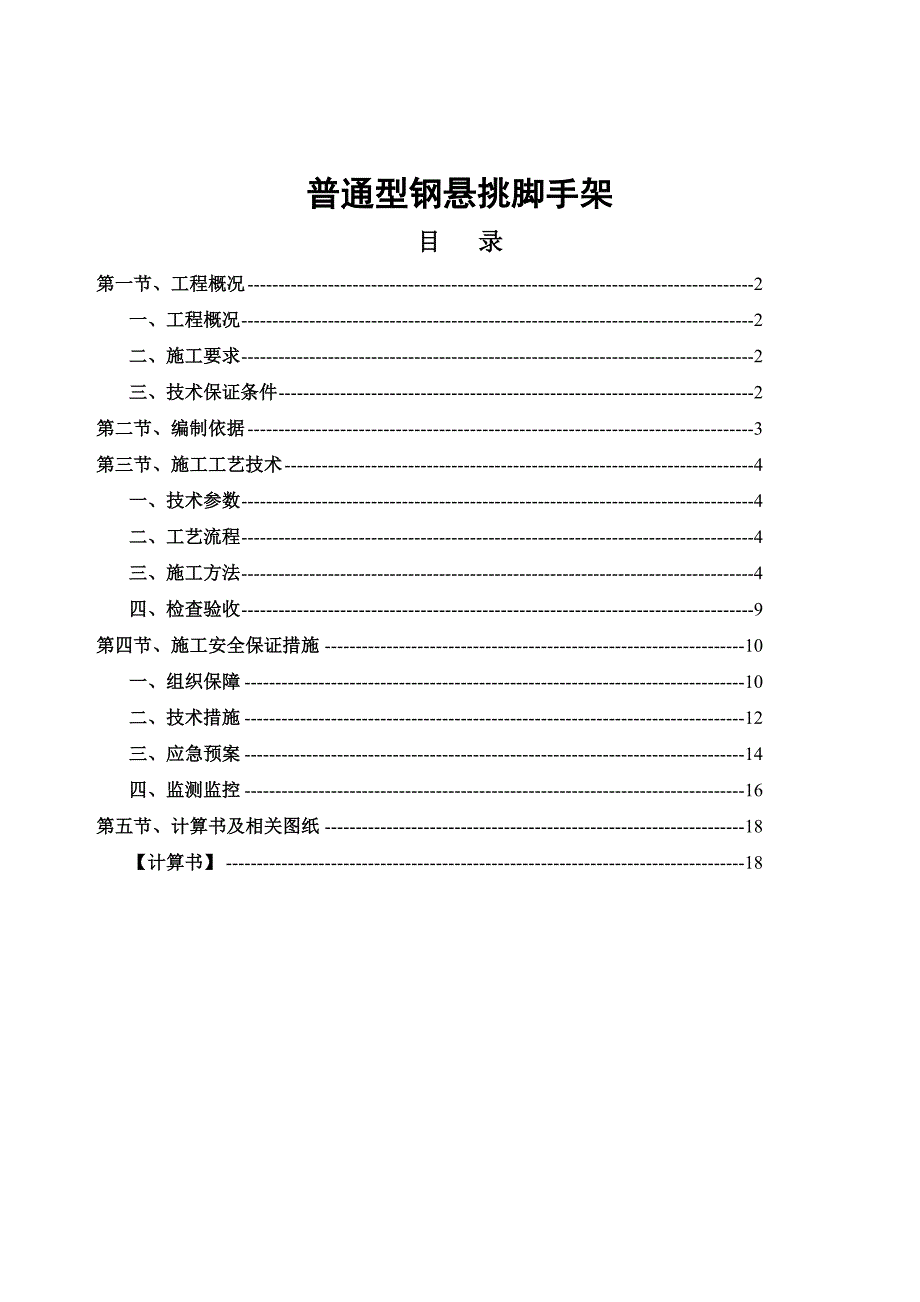

1、 普通型钢悬挑脚手架目 录第一节、工程概况2一、工程概况2二、施工要求2三、技术保证条件2第二节、编制依据3第三节、施工工艺技术4一、技术参数4二、工艺流程4三、施工方法4四、检查验收9第四节、施工安全保证措施10一、组织保障10二、技术措施12三、应急预案14四、监测监控16第五节、计算书及相关图纸18【计算书】18 脚手架专项施工方案第一节、工程概况一、工程概况 某某项目工程;工程建设地点:重庆市某某原菜市场;属于框架剪力墙结构及框架结构;地上31层;地下2层;建筑高度:100m;标准层层高:2.9m ;总建筑面积:76112平方米;总工期:600天。 本工程由 重庆坤呈房地产开发有限公司

2、投资建设, 中国深圳市华纳国际建筑设计有限公司设计,中冶建工有限公司地质勘察,重庆市建新建设工程监理咨询有限公司监理,重庆晋阳建筑工程有限公司组织施工;由孟凡书担任项目经理,向中华担任技术负责人。 1、工程简述:本工程位于大足县东关城原菜市场,主要包括主楼、裙楼、地下室、车库以及商业等,工程规划工地面积12474,总建筑面积76112.52,其中地上建筑面积59295.83,地下建筑面积16816.69。结构形式框架或框架剪力墙结构。:二、施工要求1、确保脚手架在使用周期内安全、稳定、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。三、技术保证条

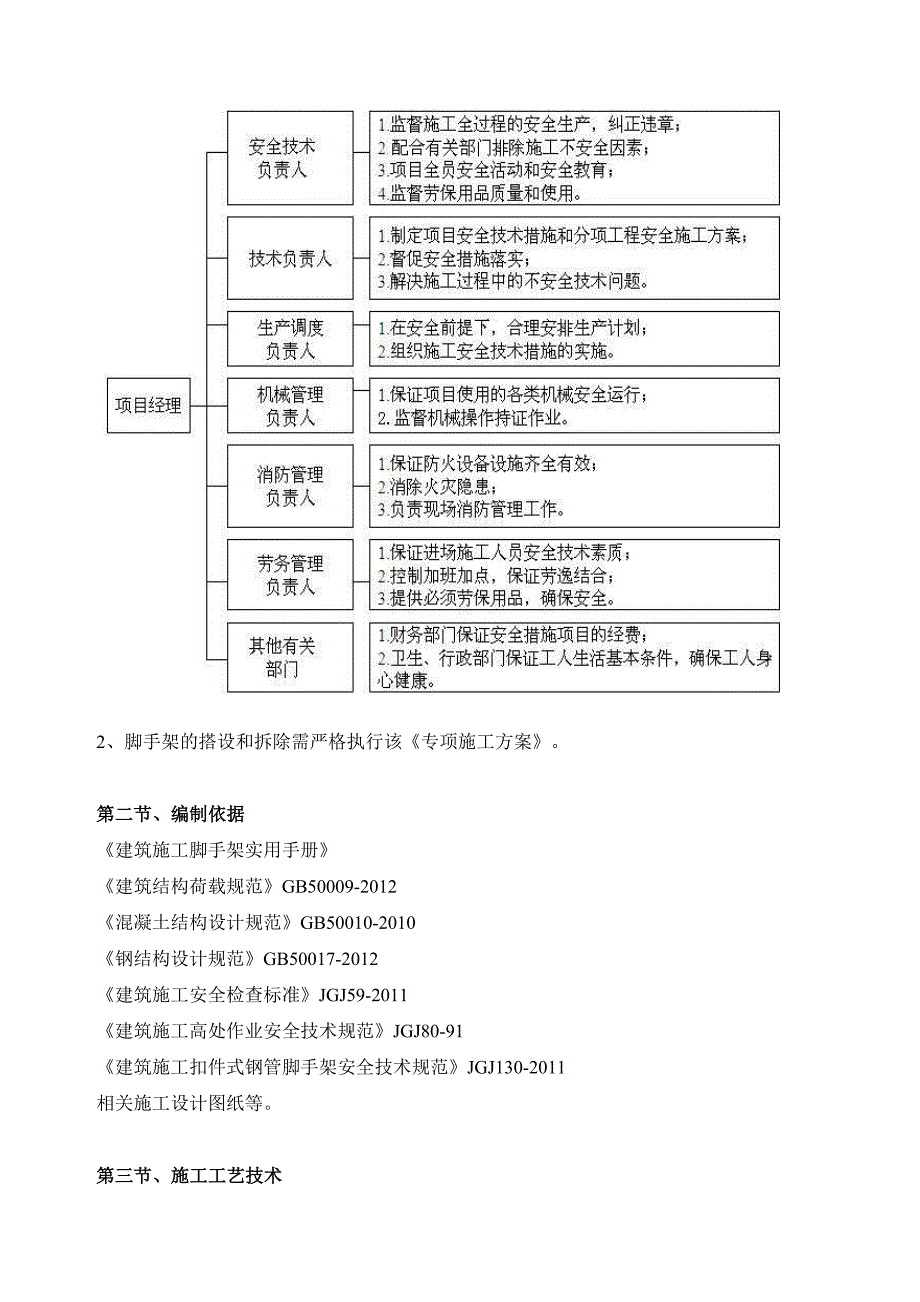

3、件1、安全网络2、脚手架的搭设和拆除需严格执行该专项施工方案。第二节、编制依据建筑施工脚手架实用手册建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010钢结构设计规范GB50017-2012建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011相关施工设计图纸等。第三节、施工工艺技术一、技术参数【普通型钢悬挑脚手架】脚手架排数双排大小横杆布置大横杆在上搭设高度(m)20立杆型号48 3立杆纵距(m)1.5立杆横距(m)1.05立杆步距(m)1.8连墙件布置方式二步三跨型钢悬挑长

4、度(m)1.5锚固长度(m)3钢丝绳支撑道数1施工均布荷载(kN/m2)3同时施工层数2脚手板铺设层数7地区重庆基本风压(kN/m2)0.4二、工艺流程1、普通型钢悬挑脚手架水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆(搁栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。2、具体施工部署结构4层以下包括地下车库采用双排落地式钢管脚手架,从结构4层起向上采用普通型钢悬挑脚手架。1号楼悬挑总高度80m,分四次悬挑到顶,第一次从结构4层至结构11层,高20m;第二次从结构11层至结构28层,高20m;第三次从结构28层至25层,高20M,第三次从结构25层至塔楼部分。计算时按悬挑20m进行计算。三、施工方

5、法普通型钢悬挑脚手架1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力,水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同,立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施,以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管,立杆套在其上,并同时在立杆下部设置扫地杆。见下图2、立杆设置(1) 立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接,立杆与大横杆采用直角扣件连接。接头位置交错布置,两个相邻立杆接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm;各接头中心距主节点的距离不大于步距的1/3

6、,顶层顶步采用搭接连接时,搭接部位结扎不少于2道,立杆顶端亦高出女儿墙上皮1m,高出檐口上皮1.5m。(2) 立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆、剪刀撑设置(1) 纵向水平杆亦设置在立杆内侧,其长度不宜小于3跨,纵向水平杆接长宜采用对接扣件连接,也可采用搭接其要求如下:当采用对接时,对接扣件应该交错布置,两根相邻纵向水平杆接头不宜设置在同步或同跨;不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时;搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距

7、离不应小于100mm。 当使用冲压钢脚手板、木脚手板、竹串片脚手板时,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上;当使用竹笆脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上,并应等间距设置,间距不应大于400mm;(2) 外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除;并且作业层上非主节点处的横向不平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2; 当使用冲压钢脚手板、木脚手板、竹串片脚手板时,双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;单排脚手架的横

8、向水平杆的一端,应用直角扣件固定在纵向水平杆上,另一端应插入墙内,插入长度不应小于180mm。 使用竹笆脚手板时,双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上;单排脚手架的横向水平杆的一端,应用直角扣件固定在立杆上,另一端应插入墙内,插入长度亦不应小于180mm。(3) 高度在24m以下的双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置;每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜在4560之间。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接,搭接长度不小于1m,应采用不少于2个旋转扣件固

9、定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1) 作业层脚手板应铺满、铺稳,离开墙面120150mm;(2) 冲压钢脚手板、木脚手板、竹串片脚手板等,应设置在三根横向水平杆上。当脚手板长度小于2m时,可采用两根横向水平杆支承,但应将脚手板两端与其可靠固定,严防倾翻。此三种脚手板的铺设可采用对接平铺,亦可采用搭接铺设。脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm(如图);脚手板搭接铺设时,接头必须支在横向水平杆上,搭接

10、长度应大于200mm,其伸出横向水平杆的长度不应小于100mm(如图)。(3) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设,且采用对接平铺,四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。(4) 作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上; (a)脚手板对接; (b)脚手板搭接 (5) 在拐角、斜道平台口处的脚手板,应与横向水平杆可靠连接,防止滑支;(6) 自顶层作业层的脚手板下计,宜每隔12m满铺一层脚手板。5、防护栏杆(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定

11、在脚手架外立杆里侧。(2) 选用18#铅丝张挂安全网,要求严密、平整。(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆,顶排防护栏杆不少于2道,高度分别为0.9m和1.3m。(4) 脚手架内侧形成临边的(如遇大开间门窗洞等),在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6、连墙件(1) 连墙件数量的设置除应满足计算要求外,尚应符合表6.1的规定。表6.4.1连墙件布置最大间距注:h步距;la纵距。 (2) 连墙件的布置应符合下列规定: 宜靠近主节点设置,偏离主节点的距离不应大于300mm; 应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其它可靠措施固定;

12、宜优先采用菱形布置,也可采用方形、矩形布置; 一字型、开口型脚手架的两端必须设置连墙件,连墙件的垂直间距不应大于建筑物的层高,并不应大于4m(2步)。 (3) 对高度在24m以下的单、双排脚手架,宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对高度24m以上的双排脚手架,必须采用刚性连墙件与建筑物可靠连接。 (4) 连墙件的构造应符合下列规定: 连墙件中的连墙杆或拉筋宜呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,不应采用上斜连接; 连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑,顶撑应顶在混凝土圈梁、柱等结

13、构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股,使用的不应少于2股;亦可采用直径不小于6mm的钢筋。 (5) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接,与地面的倾角应在4560之间;连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。 架高超过40m且有风涡流作用时,应采取抗上升翻流作用的连墙措施。(6) 连墙件构造示意图四、检查验收普通型钢悬挑脚手架1、脚手架搭设完毕或分段搭设完毕,应按规定对脚手架工程的质量进行检查,经检查合格后方可交付使用。2、高度在20m及20m以下的脚手架,应由单位工程负责人组织技术安全人员进行检查验收。高度

14、大于20m的脚手架,应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。3、验收时应具备下列文件(1) 根据编制依据相关文件法规要求所形成的施工组织设计文件。(2) 脚手架构配件的出厂合格证或质量分类合格标志。(3) 脚手架工程的施工记录及质量检查记录。(4) 脚手架搭设过程中出现的重要问题及处理记录。(5) 脚手架工程的施工验收报告。4、脚手架工程的验收,除查验有关文件外,还应进行现场检查,检查应着重以下各项,并记入施工验收报告。(1) 构配件和加固件是否齐全,质量是否合格,连接和挂扣是否紧固可靠。(2) 安全网的张挂及扶手的设置是否齐全。(3) 地基是否积水,底座是否松动,立杆是否悬空。(4) 杆件的设置和连接,连墙件、支撑、门洞桁架等的构造是否符合要求。(5) 垂直度、水平度及立杆的沉降是否合格。(6) 扣件螺栓是否松动,是否超载。(7)验收时需按扣件式脚手架验收规范- 扣件式钢管脚手架验收表AQ2.10.2.1进行验收。第四节、施工安全保证措施一、组织保障1、安全保证体系2、环境保护体系二、技术措施脚手架搭设技术措施普通型钢悬挑脚手架1、钢管架应设置避雷针,分置于主楼外架四角立杆之上,并联通大横杆,形成避雷网络,并检测接地电阻不大于30。2、外脚手架不得搭设在
