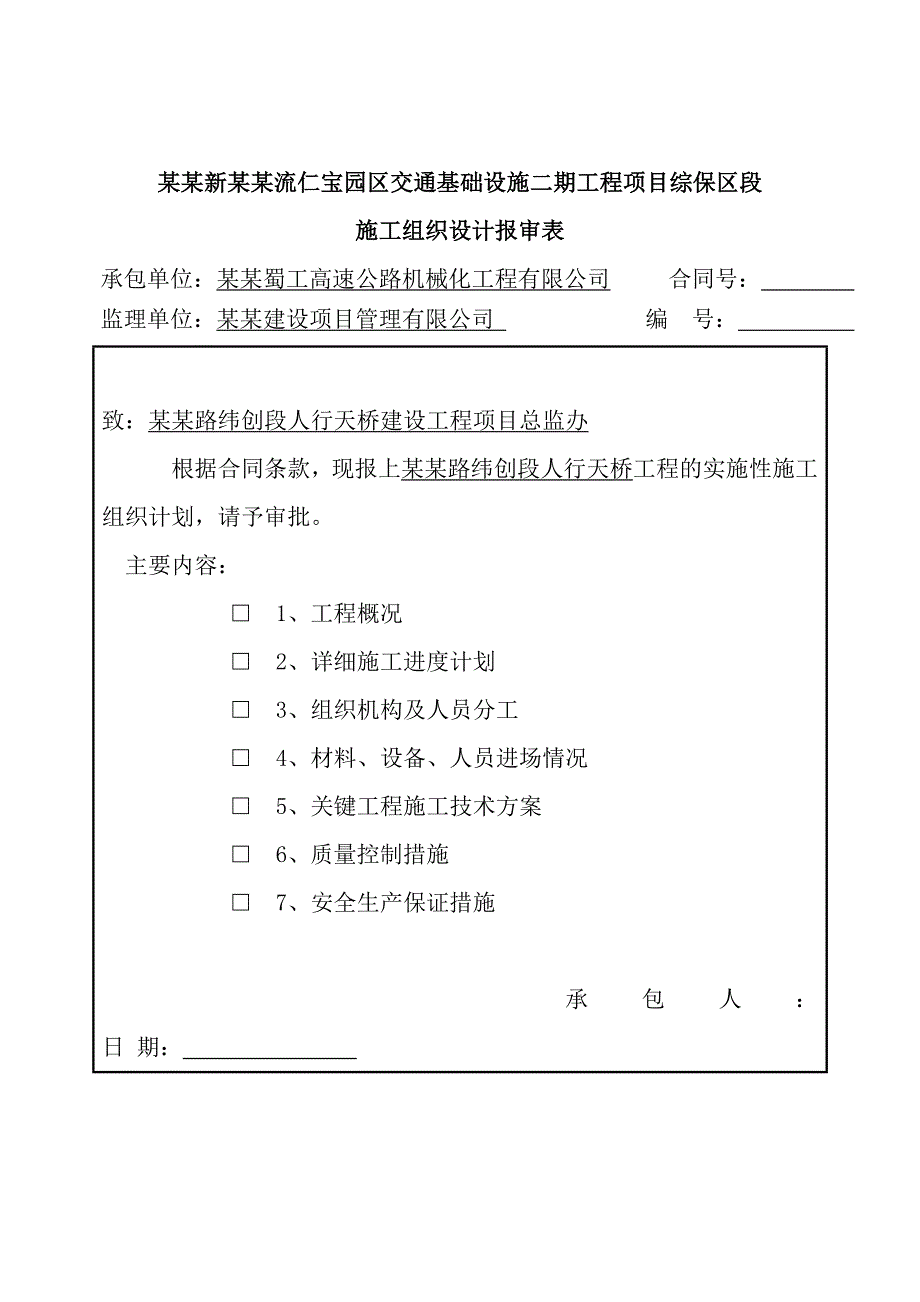

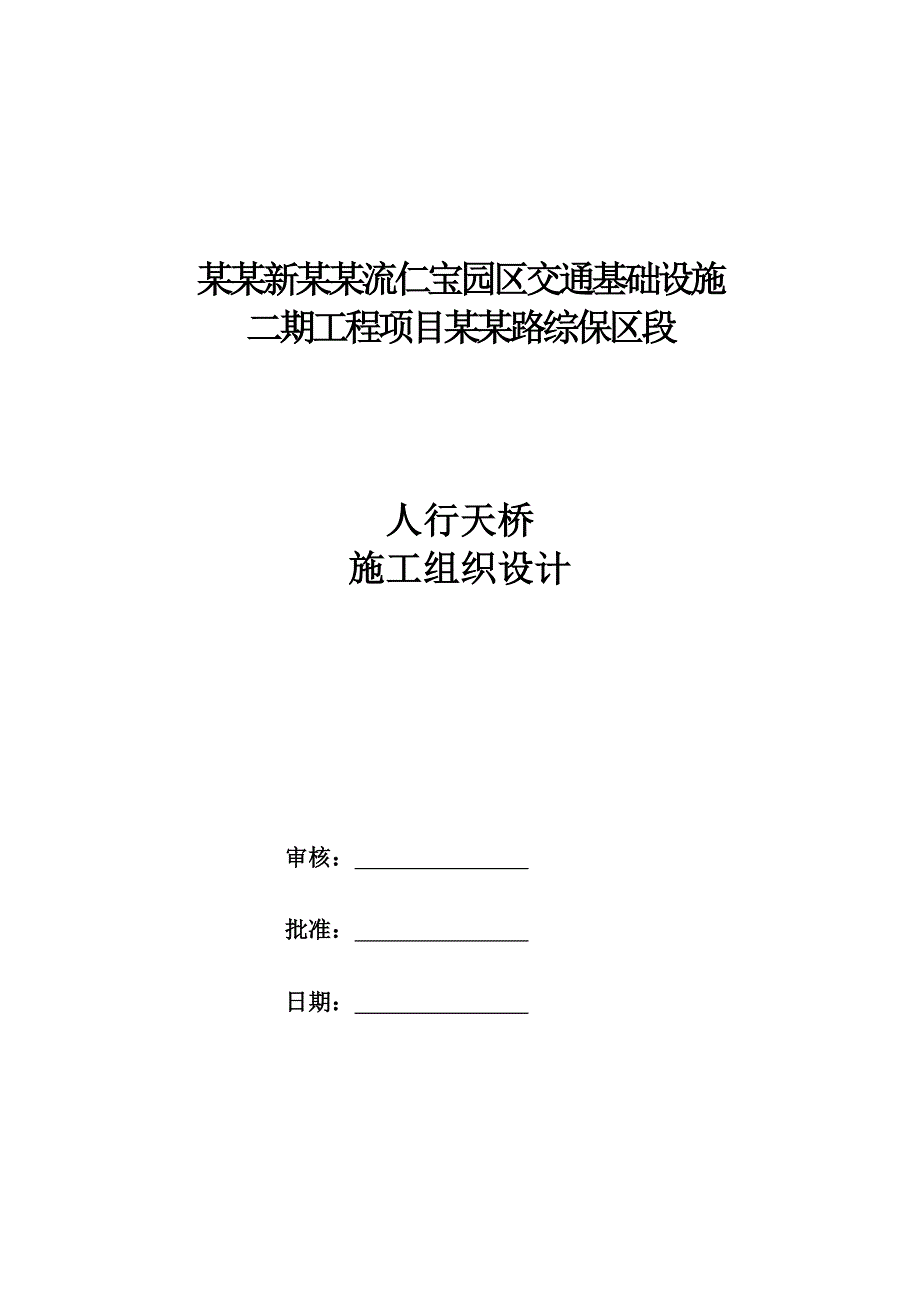

1、某某新某某流仁宝园区交通基础设施二期工程项目某某路综保区段人行天桥施工组织设计审核： 批准： 日期： 某某新某某流仁宝园区交通基础设施二期工程项目综保区段施工组织设计报审表承包单位：某某蜀工高速公路机械化工程有限公司 合同号： 监理单位：某某建设项目管理有限公司 编 号： 致：某某路纬创段人行天桥建设工程项目总监办根据合同条款，现报上某某路纬创段人行天桥工程的实施性施工组织计划，请予审批。主要内容：1、工程概况2、详细施工进度计划3、组织机构及人员分工4、材料、设备、人员进场情况5、关键工程施工技术方案6、质量控制措施7、安全生产保证措施承包人： 日 期： 专业监理工程师意见： 签 字： 日

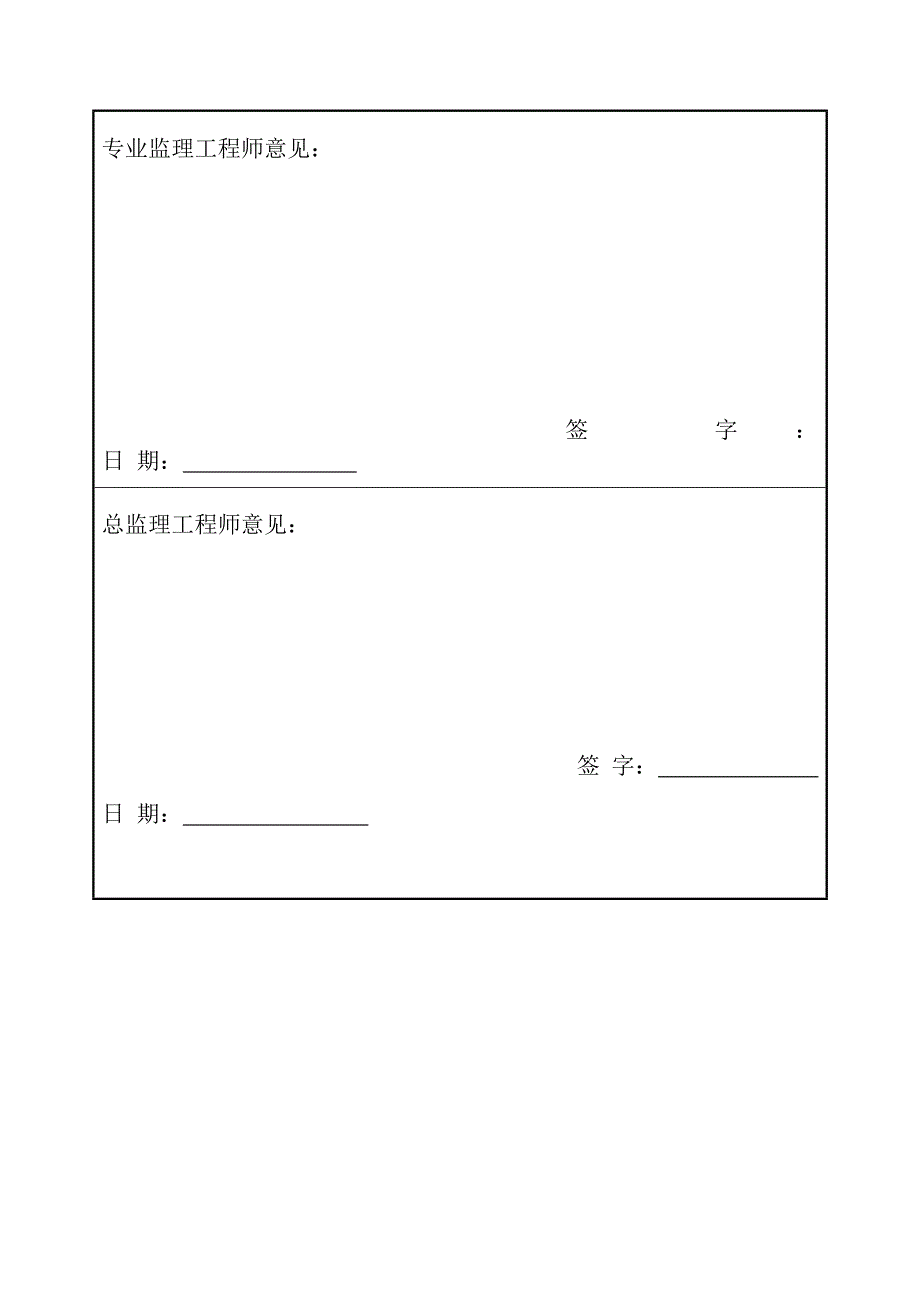

2、期： 总监理工程师意见： 签 字： 日 期： 目 录一、工程概况及特点1二、施工准备工作计划2三、施工布置2 四、施工常遇问题及处理办法2五、钢桥制作3 六、工程施工进度计划10七、劳动力、材料、施工机械设备等需要量计划16八、施工平面图18九、质量保证技术组织措施和保证体系19十、安全保证技术组织措施和保证体系25十一、进度保证技术组织措施和保证体系32十二、降低成本技术组织措施和保证体系33十三、现场文明施工 34第一章 工程概况及特点（一）、工程简述1、工程概况本工程为位于某某县某某路纬创段人行天桥新建工程。为连接厂区与宿舍，跨越交通干道而设，为钢桁架结构。桥梁两边设计标高以业主提供的平
3、台标高为依据，桥两端部与平台相连接采用斜角钢梁板。2、主要设计内容、天桥上部结构：采用6.35m+41.23m+2*22.45m钢桁架梁；、天桥下部结构：采用柱式墩台，桥面宽度净宽为8.0m+4.0m，桥下净空5.4m，钻孔灌注桩基础；、桥面结构：采用8mm厚花纹钢板（带加劲肋）+50mm厚C30混凝土+30mm厚防滑瓷砖。3、主要技术指标、主桥净高5.0m，主桥宽8.5m，梯道横向布置为8m；、天桥结构：钢结构；、人群荷载：3.5 KN/m2，天桥桥面荷载：4.0KN/m2，楼梯荷载：4.0KN/m2，局部荷载：5.0KN/m2，不上人屋面：0.5KN/m，屋面、桥面、桥侧装修荷载：1.0K
4、N/m2。4、施工及验收规范、建筑结构可靠度设计统一标准 GB 50068-2001、建筑工程抗震设防分类规范 GB 50223-2008、建筑结构荷载规范 GB 50009-2001(2006版)、钢结构高强度螺栓连接的设计施工及验收规程JGJ 82-2001、建筑钢结构焊接技术规程 JGJ 81-2002、钢结构用扭减型高强度螺栓连接副技术条件 GB/T36323633-2008、钢结构用大六角头高强度螺栓、大六角头螺母、垫圈形式、尺寸与技术条件 GB/T12881231-2006、建筑设计防火规程 GB50016-2006、公路桥涵设计通用规范 TJG D60-2004、公路桥涵设计通用
5、规范 JTJ041-2000、城市人行天桥与人行地道技术规范 CJJ69-95 、公路桥梁抗震涉及细则 JTG/TB02-01-2008钢结构验收按照钢结构工程施工质量验收规范GB50205-2001执行。5、工程地质状况基础置于中风化泥岩层上，地基承载力特征值不小于220kpa，地质结构状况较稳定。（二）、设计内容桁架吊杆、腹杆与弦杆的连接、桥面横梁与弦杆的链接除特别注明外纵横向均采用梁翼缘与柱焊接、腹板与柱用高强螺栓连接的刚性连接，桥面次梁与桥面横梁之间的连接除注明者外采用高强螺栓的铰接连接。1、上部结构：采用6.35m+41.23m+2*22.45m钢桁架梁，厂区平台标高为507.1；宿
6、舍平台标高为505.2，桥梁端部与平台相连接采用斜角钢梁板。2、梯道：基础持力层为粘土层，梯步与桥台处设2cm沥青麻丝伸缩缝。梯步墩顶采用GJZ20020035板式橡胶支座，基础采用宽度为1.5m的条形基础，墩柱采用直径为0.5m的混凝土圆柱墩。 3、桥梁基础采用桩基础，桩基直径1.5m。5、桥面铺装30mm厚防滑陶瓷混凝土。6、全桥设置10个桩孔。桥面泄水孔采用50mm钢管，管长225mm，壁厚3mm，安装在栏杆基座内侧。泄水孔必须在主梁吊装完毕后在设计位置附近最低处安装；每个平台设置两个泄水孔，具体位置待梯道安装完成后，实测平台标高，设置在最低点。10、主要材料、桁架梁采用Q345B、Q2
7、35B型钢 ；、桥墩基础采用C30混凝土；、桥墩钢柱基础钢筋采用HRB335级钢筋；、梯步墩顶采用GJZ20020035板式橡胶支座。（三）、设备安装、材料说明施工中所有进场的钢材、水泥等成品材料必须“三证齐全”，并经过有相关资质的检测机构按规定进行检测合格后方可使用。（四）、工期及质量目标1、施工工期：开工日期： 年 月 日，竣工日期：年 月 日。2、质量目标：整体工程质量等级验收一次合格。第二章 施工准备工作计划施工前的准备工作主要包括：施工现场准备、技术准备、物资准备和劳动组织准备等工作。（一）施工现场准备1、配备150kw柴油发电机一台备用，1、做好施工场地的控制网测量工作2、做好“三
8、通一平”工作3、建造施工临时设施4、做好施工混凝土构件、制品和材料的储存和堆放5、安装、调试施工机具6、及时提供施工材料的试验申请计划7、做好雨季施工安排8、设置消防、安全设施，做好施工现场安全设施（二）、技术准备1、熟悉、审查施工图纸和有关的设计资料2、原始资料的调查分析、自然条件的调查分析、技术经济条件的调查分析3、编制施工图预算4、编制中标以后的施工组织设计（三）、物资准备1、物资准备工作的内容物资准备工作内容包括：施工材料的准备；构（配）件、制品的加工准备；安装机具的准备；生产工艺设备的准备。2、物资准备工作的程序、根据施工预算、分部工程施工方法和施工进度的安排，拟定施工材料、构（配）
9、件及制品、施工机具和工艺设备等物资的需要量计划。、根据各种物资的需要量计划，组织货源，确定加工、供应地点和供应方式，签订物资供应合同。、根据各种物资的需要量计划和合同，拟定运输计划和运输方案。、按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和堆放。（四）、劳动组织准备1、建立施工项目组织机构及人员配备2、建立精干的施工队组3、集结施工力量、组织劳动力进场4、向施工队组、工人进行施工现场技术交底5、建立健全各项管理制度，主要包括：工程质量检验与验收制度；技术责任制度；工程技术档案管理制度；建筑材料（构件、配件、混凝土预制制品）的检查与验收制度；技术责任制度；施工图
10、纸学习与会审制度；技术交底制度；职工考勤、考核制度；工地及班组经济核算制度；施工材料出入库登记制度；安全操作制度；机具使用保养制度等。第三章 施工布置（一）、 施工平面布置1、根据本工程的特点及桩基的数量，我项目部安排使用 1台XR220A入岩旋挖机进行施工，以确保业主的工期要求。本工程桩基较集中，现场用电、用水、排污按就近原则进行安排。2.施工进度计划及劳动力安排根据地质报告，本工程桩平均长度在15m20m左右, 年 月 日开工。每台桩机配置两班人员，每班3人，24小时作业，确保工期。本工程采用商品砼，混凝土强度等级C30，用砼搅拌运输车运至现场，导管水下砼灌注。（二）、施工要点焊接钢梁、钢
11、支撑均应在工厂采用埋弧自动焊焊接成型，结构制造将严格按钢结构焊接工艺、组装工艺进行，并将对焊缝及原材料进行严格的探伤、拍片检查。组装完后，将按设计要求进行喷漆防锈。焊接方法、工艺评定、试验内容和结果尚应得到监理单位的认可。不允许在施工现场临时加焊板件,不允许用气焊扩孔。梁、弦杆，支座上的加劲板，支承板等采用手工电弧焊在加工车间完成。所有钢构件制作以前，均要放样，核对无误后方可下料制造。板材气割或机械剪切下料后，对于需要进行边缘加工的零件，其刨削量不应小于2mm。对于跨度较大的梁，应按有关要求进行起拱。 由于主梁外形尺寸长度、宽度均较大，重量亦较重。钢梁在工厂组装后，再运输至施工现场进行起吊安装
12、，由于主梁够长，因而运输和起吊安装将是重要的一环。为了保证实际运梁的安全，钢箱梁的运送和起吊方案将报甲方或交通管理部门审批，运送时间选择在晚上进行，由专业运输队伍进行运送，并派遣导车开道，维持交通，确保运梁万无一失。主梁运输至现场后，将用2台100T汽车吊车抬高架设拼装。钢柱及扶梯钢结构将用一台25T汽车吊车进行安装。主梁安装完毕，将在主梁两侧挂设安全网，然后进行桥面系如栏杆、铺装层等施工。在进行桥面铺装施工的同时，进行地面人行道地板砖的铺设、草地的恢复和防撞栏的安装，使工程施工完后，整个场地“工完、料尽、场地清”。工程施工过程中，我们将始终坚持严格按ISO9000质量体系进行质量控制，确保工
13、程质量达到优良，做到安全、优质、快速完成。（三）、施工方法1、熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录、设计变更通知单、岩土工程勘察报告等资料。2、根据桩位设计图建筑坐标、高程控制点标高进行轴位放线，定出桩位并固实。随后检查，复核各桩位轴线设计参数，并经甲方、监理等有关各单位验收合格。3、材料、人员、机械设备、各种工具应提前进场准备好，临水、临电设施架设或铺设完成。4、做好施工现场的排水系统，浆池、浆沟开挖工作。施工污水须经沉淀池处理后，才可排入市政管道。同时，做好施工现场的安全、文明施工工作。5、桩施工程序施工工艺流程6.施工机具选择根据本工程特点，选用1台XR220A入岩旋挖机进行施工。7.施工方法护筒埋设a钻孔前，孔口埋设钢板护筒，用以固定桩位，防止孔口坍塌，护筒埋设深度宜为24m，高出自然地面300mm，护筒与孔壁间的缝隙用粘土填实，防止漏水，护筒内径比钻头直径大200mm。b护筒中心与桩位中心偏差20mm，护筒安放垂直。冲孔方
