1、 外环北路北延跨*河大桥工程箱梁支架及模板专项施工方案外环北路北延跨永*大桥工程设计施工总承包项目经理部某某年二月目录一、工程概况- 1 -二、编制依据- 2 -三、建设地区的自然条件- 2 -四、工期安排- 2 -五、支架地基处理- 2 -六、支架搭设方案- 5 -（一）、碗扣式支架搭设方案- 5 -1、支架立杆具体布置方式：- 6 -2、碗扣式支架主要构、配件的材料、制作要求- 9 -3、碗扣式钢管支架的构造应符合下列要求- 10 -4、支架验收- 10 -5、支架搭设要求- 11 -6、支架预压- 11 -（二）、盘扣式支架搭设方案- 13 -1、架体选取- 13 -2、架体设置- 13
2、 -（三）、模板安装- 14 -（四）、模板安装- 15 -七、施工安全保护措施及体系- 17 -（一）、危险源辨识- 17 -（二）、支架安全保护措施- 17 -（三）、人员上下脚手架必须搭设安全防护的通道- 18 -八、质量保证体系- 19 -九、人机材安排- 19 -十、计算书- 20 -（一）、设计计算说明- 20 -（二）、底模板验算- 21 -1、覆膜竹胶板- 21 -2、纵向木楞（次楞）验算- 21 -3、横向木楞（主楞）验算- 22 -4、碗扣式脚手架验算- 22 -5、盘扣式脚手架验算- 26 -6、地基承载力验算- 29 -一、工程概况外环北路北延项目是连接武清、北辰与中心

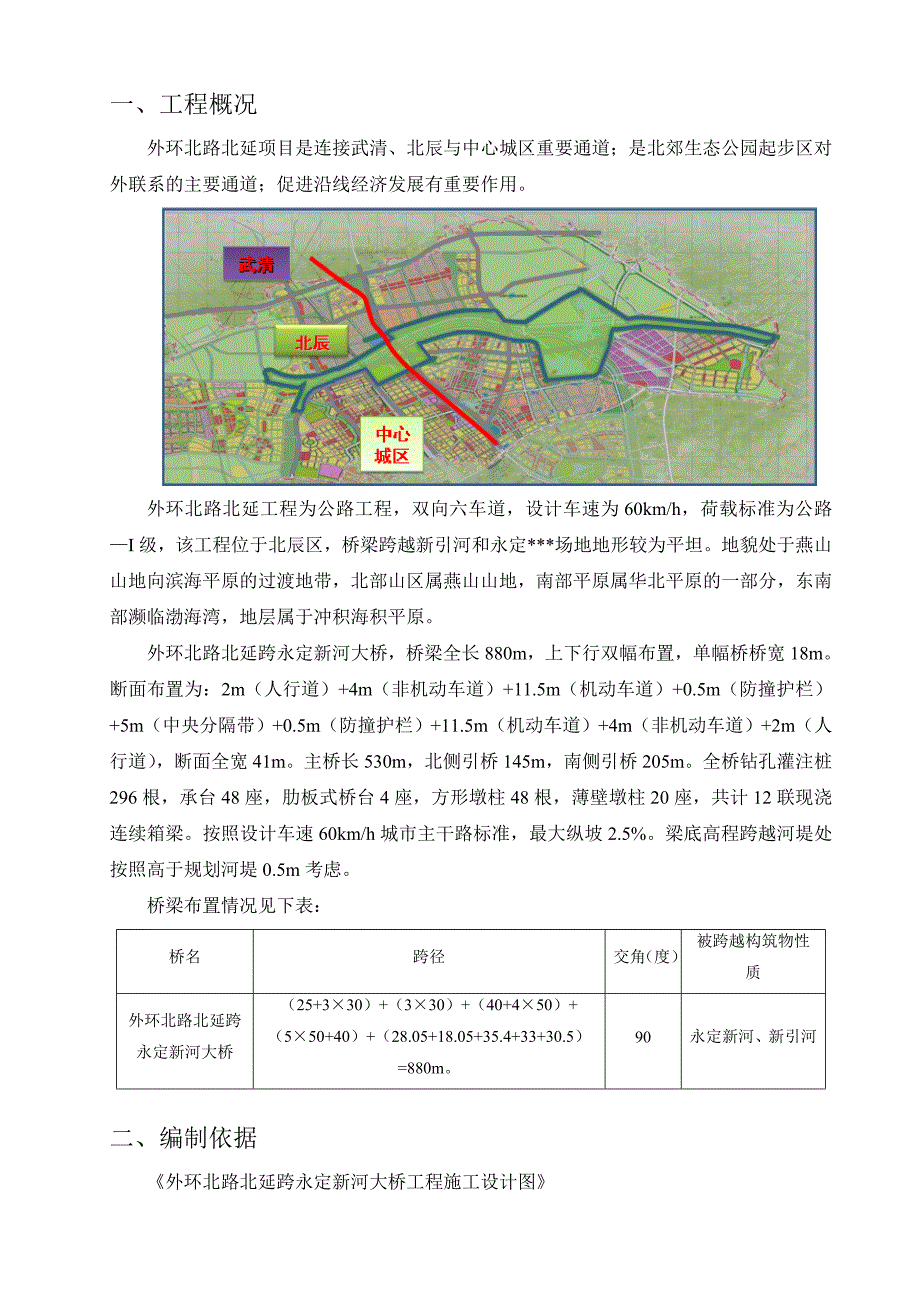

3、城区重要通道；是北郊生态公园起步区对外联系的主要通道；促进沿线经济发展有重要作用。外环北路北延工程为公路工程，双向六车道，设计车速为60km/h，荷载标准为公路I级，该工程位于北辰区，桥梁跨越新引河和永定*场地地形较为平坦。地貌处于燕山山地向滨海平原的过渡地带，北部山区属燕山山地，南部平原属华北平原的一部分，东南部濒临渤海湾，地层属于冲积海积平原。外环北路北延跨永定新河大桥，桥梁全长880m，上下行双幅布置，单幅桥桥宽18m。断面布置为：2m（人行道）+4m（非机动车道）+11.5m（机动车道）+0.5m（防撞护栏）+5m（中央分隔带）+0.5m（防撞护栏）+11.5m（机动车道）+4m（非机
4、动车道）+2m（人行道），断面全宽41m。主桥长530m，北侧引桥145m，南侧引桥205m。全桥钻孔灌注桩296根，承台48座，肋板式桥台4座，方形墩柱48根，薄壁墩柱20座，共计12联现浇连续箱梁。按照设计车速60km/h城市主干路标准，最大纵坡2.5%。梁底高程跨越河堤处按照高于规划河堤0.5m考虑。桥梁布置情况见下表：桥名跨径交角（度）被跨越构筑物性质外环北路北延跨永定新河大桥（25+330）+（330）+（40+450）+（550+40）+（28.05+18.05+35.4+33+30.5）=880m。90永定新河、新引河二、编制依据外环北路北延跨永定新河大桥工程施工设计图中华人民共
5、和国行业标准，建筑施工扣件式钢管脚手架安全技术规范（JGJ1662008）中华人民共和国行业推荐性标准公路桥涵施工技术规范（JTG/T F502001）建筑施工安全手册（杜荣军主编）建设部建筑施工安全检查标准（JGJ5999）特种作业人员安全技术考核管理规划（GB5036）施工现场临时用电安全技术规范（JGJ461）三、建设地区的自然条件1、 气候：天津属温暖温带半湿润大陆季风气候。年平均降雨量为500700mm，集中在7、8月份，占全年降水量的65%。2、 地形、地质：汉榆公路位于天津市北辰区，自然区划上属于4区，地形属于平原微丘区，属滨海相冲击、海积平原，气候温和，雨量充沛，地势平坦地表排
6、水畅，覆盖层以种植土、亚砂土和亚粘土为主，含少量的砂石质土。3、 地下水为第四系孔隙潜水微承压水类型。主要有大气降水补给，以蒸发方式排泄，地下水位随季节变化略有波动（0.51.0m），勘察期间地下静水位埋深为1.851.90m。四、工期安排本工程预应力箱梁施工平台及陆上场地硬化计划4月20日全部完成，4月10日可部分具备预应力箱梁模板支架搭设条件，4月30日碗扣式脚手架全部搭设完成，并具备预应力箱梁施工条件。6月20日预应力箱梁施工完毕，开始支架的拆除工作，于6月30日支架全部拆除完毕。五、支架地基处理由于本工程工期任务较重，所以预应力箱梁施工采用满堂红碗扣式脚手架的形式进行，本工程K1+61
7、5.00K1+900.00（0#8#墩）、K1+970.00K2+100.00（11#12#墩）、K2+320.00K2+495.00（17#23#墩）位于陆上， K1+900.00K1+970.00（9#10#墩）、K2+100.00K2+320.00（13#16#墩）位于分别位于新引河及永定新河中，在河中预应力箱梁支架基础采用的钢管桩施工平台的形式，钢管桩施工平台具体搭设方案详见施工平台搭设分项开工方案。陆地支架地基共需要处理3段，地基处理宽度为192=38m，长度为285+130+175=590m。地表以下40cm做12%戗灰处理，全桥陆地支架地基戗灰总量为385900.4=8968m3
8、，使用白石灰1076m3。由于本工程支架地基分别分布在南堤、中堤、北堤两侧，规划堤顶高程分别为南堤9.708m、中堤6.168m、北堤8.708m，现状滩地高程为3.538m。由于支架地基高低差较大，支架立杆按照0.6m节点位差进行调节，地基基础也尽量按照0.6m高差进行阶梯状硬化。支架立杆底座下铺530cm木枋。地基处理工艺：1、 在预应力箱梁投影放宽0.5m范围内，地表以下40cm杂填土进行12%戗灰处理。戗灰分两步进行，每步20cm。2、 每步戗灰完成后，用22t振动压路机碾压夯实，要求达到无下沉无反弹。3、 压实度要求达到90%以上，并进行地基承载力试验。地基承载能力采用K30试验方法
9、进行检测试验，要求地基承载力达到250Kpa以上。4、 地基压实后上铺525cm木枋。5、 地基压实处理和条形混凝土基础施工时注意设置1%的横坡，确保地基和基础表面不积水，并且在地基四周做好临时排水沟槽，采用M10水泥砂浆硬化，确保排水通畅，以保证地基基础稳定。6、 因0#6#墩右幅有一条排水沟顺桥向布置，计划将此排水沟进行抽水清淤，然后回填素土，回填至距离设计标高40cm时，采用提前拌好的灰土分两步碾压成型。7、 6#-7#处悬臂挡土墙桥梁7#墩台与6#墩台高差较大，为了保证现浇箱梁满堂支架施工的地基稳定。我方在6#墩与7#墩之间设4米高悬臂式挡土墙一道。挡土墙尺寸规格：高4m；全长43m；
10、顶宽0.3m；底宽0.5m；墙趾厚0.5m；长0.8m；踵板厚0.3m；长2.4m。采用C30混凝土浇筑依据公路工程设计规范及本桥工程地质勘察报告取用各项物理参数如下：混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C30纵筋级别: HRB335抗剪腹筋等级: HPB235裂缝计算钢筋直径: 0(mm) 挡土墙类型:*挡土墙墙后超载土: 35.000(kN/m3)-现浇箱梁荷载墙后填土内摩擦角: 30.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 30.000(度)地基土容重: 19.000(kN/m3)地基土
11、浮容重: 10.000(kN/m3)修正后地基土容许承载力: 100.000(kPa)地基土容许承载力提高系数: 墙趾值提高系数: 1.200墙踵值提高系数: 1.000平均值提高系数: 1.000墙底摩擦系数: 0.400地基土类型: 土质地基地基土内摩擦角: 30.000(度)地基土粘聚力: 0.000(kPa)经验算，挡土墙各项性能指标如下：滑移力= 101.333(kN) 抗滑力= 139.796(kN)，滑移验算满足: Kc = 1.380 1.300；倾覆力矩= 168.889(kN-m) 抗倾覆力矩= 755.894(kN-m)，倾覆验算满足: K0 = 4.476 1.500；
12、最不利地基承载力（墙趾处）: 压应力满足：119.996 = 1.250，满足要求。六、支架搭设方案预应力现浇箱梁支架采用碗扣式构架搭设，并在左幅0#-4# 推广应用承插式盘扣脚手架，碗扣式支架构造入下图：碗扣式支架节点构造图（一）、 碗扣式支架搭设方案箱梁模板支架采用483.5mm碗扣式钢管搭设。1、 支架立杆具体布置方式：箱梁翼板部位，立杆采用LG-180型，横杆采用HG-90型，横桥向立杆间距为0.9m，顺桥向立杆间距为0.9m。在箱梁翼板和箱梁腹板之间设置3道专用斜杆，用于支撑箱梁腹板模板，斜杆采用ZXG-1218型，斜杆顺桥向5m设置一处。斜杆与地面夹角3060。箱梁底板部位，立杆采
13、用LG-120型，横杆采用HG-60型，横桥向立杆间距为0.6m，顺桥向立杆间距为0.6m。在箱梁底板处每隔5m设置3道十字撑，十字撑采用XZC-1218型钢管。在支架整体转角处设计专用斜杆，专用斜杆采用ZXG-1212型。横桥向每隔4m设置6道十字撑，该十字撑同样采用XZC-1218型钢管。十字撑与地面夹角为45。本工程所用碗扣式构件规格如下表：名称型号规格mm设计重量kg使用部位立杆LG-120型483.512007.05底板LG-180型483.5180010.19翼板横杆HG-60型483.56002.47底板HG-90型483.59003.63翼板专用斜杆ZXG-1212483.51
