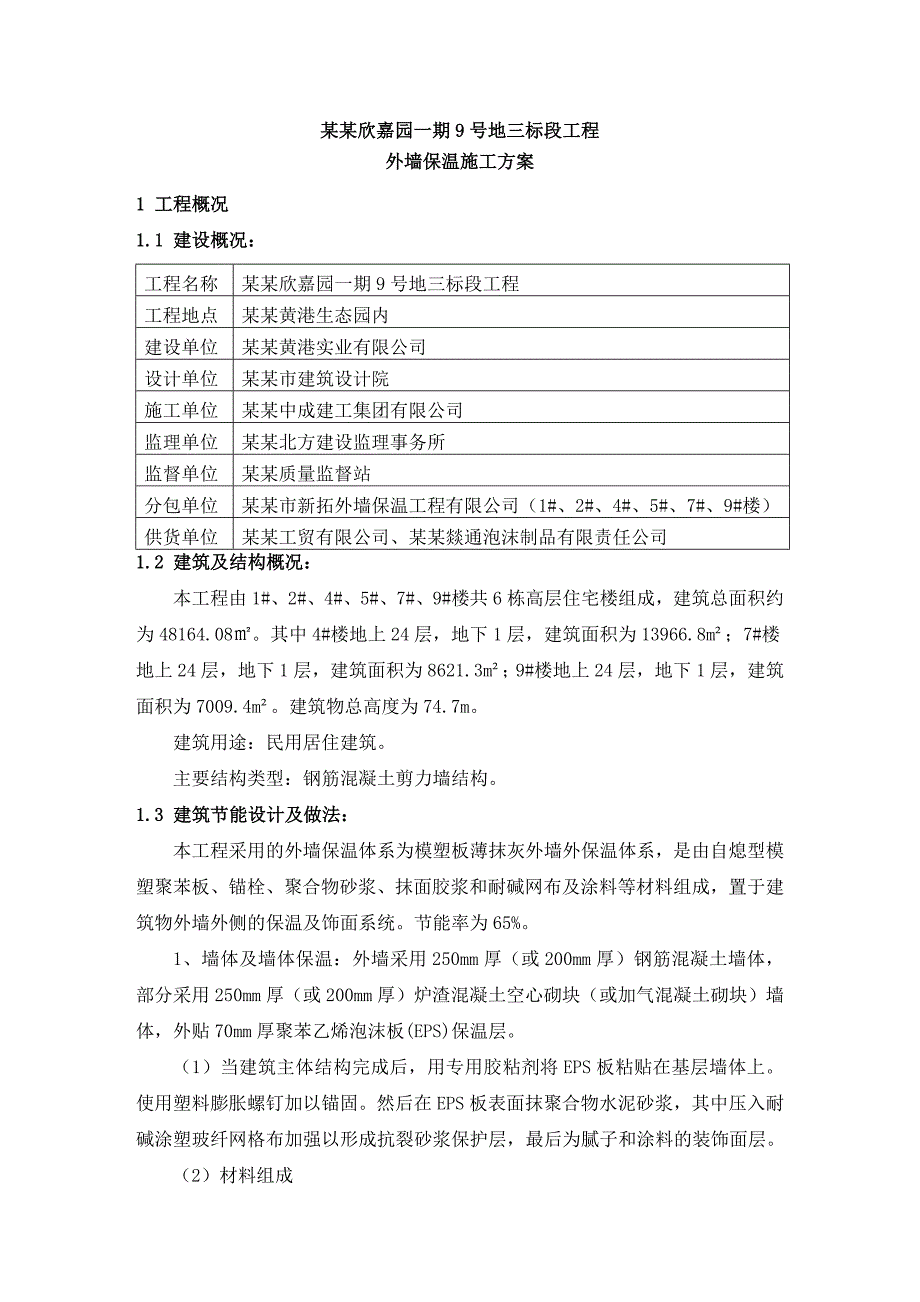

1、某某欣嘉园一期9号地三标段工程外墙保温施工方案1 工程概况1.1 建设概况：工程名称某某欣嘉园一期9号地三标段工程工程地点某某黄港生态园内建设单位某某黄港实业有限公司设计单位 某某市建筑设计院施工单位某某中成建工集团有限公司监理单位某某北方建设监理事务所监督单位某某质量监督站分包单位某某市新拓外墙保温工程有限公司（1#、2#、4#、5#、7#、9#楼）供货单位某某工贸有限公司、某某燚通泡沫制品有限责任公司1.2 建筑及结构概况：本工程由1#、2#、4#、5#、7#、9#楼共6栋高层住宅楼组成，建筑总面积约为48164.08。其中4#楼地上24层，地下1层，建筑面积为13966.8m；7#楼地上
2、24层，地下1层，建筑面积为8621.3m；9#楼地上24层，地下1层，建筑面积为7009.4m。建筑物总高度为74.7m。建筑用途：民用居住建筑。主要结构类型：钢筋混凝土剪力墙结构。1.3 建筑节能设计及做法：本工程采用的外墙保温体系为模塑板薄抹灰外墙外保温体系，是由自熄型模塑聚苯板、锚栓、聚合物砂浆、抹面胶浆和耐碱网布及涂料等材料组成，置于建筑物外墙外侧的保温及饰面系统。节能率为65%。1、墙体及墙体保温：外墙采用250mm厚（或200mm厚）钢筋混凝土墙体，部分采用250mm厚（或200mm厚）炉渣混凝土空心砌块（或加气混凝土砌块）墙体，外贴70mm厚聚苯乙烯泡沫板(EPS)保温层。（1

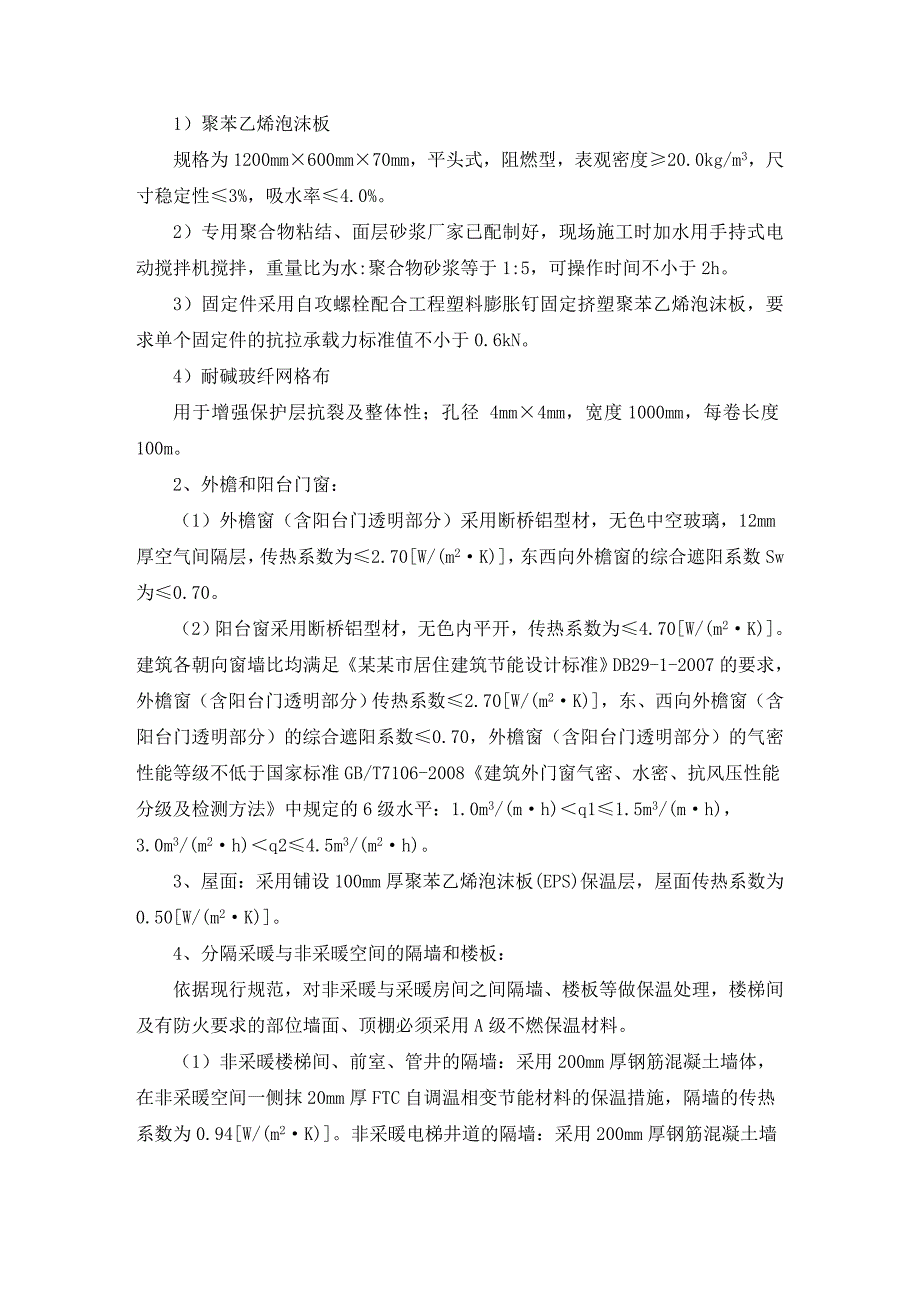

3、）当建筑主体结构完成后，用专用胶粘剂将EPS板粘贴在基层墙体上。使用塑料膨胀螺钉加以锚固。然后在EPS板表面抹聚合物水泥砂浆，其中压入耐碱涂塑玻纤网格布加强以形成抗裂砂浆保护层，最后为腻子和涂料的装饰面层。（2）材料组成1）聚苯乙烯泡沫板规格为1200mm600mm70mm，平头式，阻燃型，表观密度20.0kg/m3，尺寸稳定性3%，吸水率4.0%。2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。3）固定件采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.6kN
4、。4）耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径 4mm4mm，宽度1000mm，每卷长度100m。2、外檐和阳台门窗：（1）外檐窗（含阳台门透明部分）采用断桥铝型材，无色中空玻璃，12mm厚空气间隔层，传热系数为2.70W/(m2K)，东西向外檐窗的综合遮阳系数Sw为0.70。（2）阳台窗采用断桥铝型材，无色内平开，传热系数为4.70W/(m2K)。建筑各朝向窗墙比均满足某某市居住建筑节能设计标准DB29-1-2007的要求，外檐窗（含阳台门透明部分）传热系数2.70W/(m2K)，东、西向外檐窗（含阳台门透明部分）的综合遮阳系数0.70，外檐窗（含阳台门透明部分）的气密性能等级不低于国
5、家标准GB/T7106-2008建筑外门窗气密、水密、抗风压性能分级及检测方法中规定的6级水平：1.0m3/(mh)q11.5m3/(mh)，3.0m3/(m2h)q24.5m3/(m2h)。3、屋面：采用铺设100mm厚聚苯乙烯泡沫板(EPS)保温层，屋面传热系数为0.50W/(m2K)。4、分隔采暖与非采暖空间的隔墙和楼板：依据现行规范，对非采暖与采暖房间之间隔墙、楼板等做保温处理，楼梯间及有防火要求的部位墙面、顶棚必须采用A级不燃保温材料。（1）非采暖楼梯间、前室、管井的隔墙：采用200mm厚钢筋混凝土墙体，在非采暖空间一侧抹20mm厚FTC自调温相变节能材料的保温措施，隔墙的传热系数为

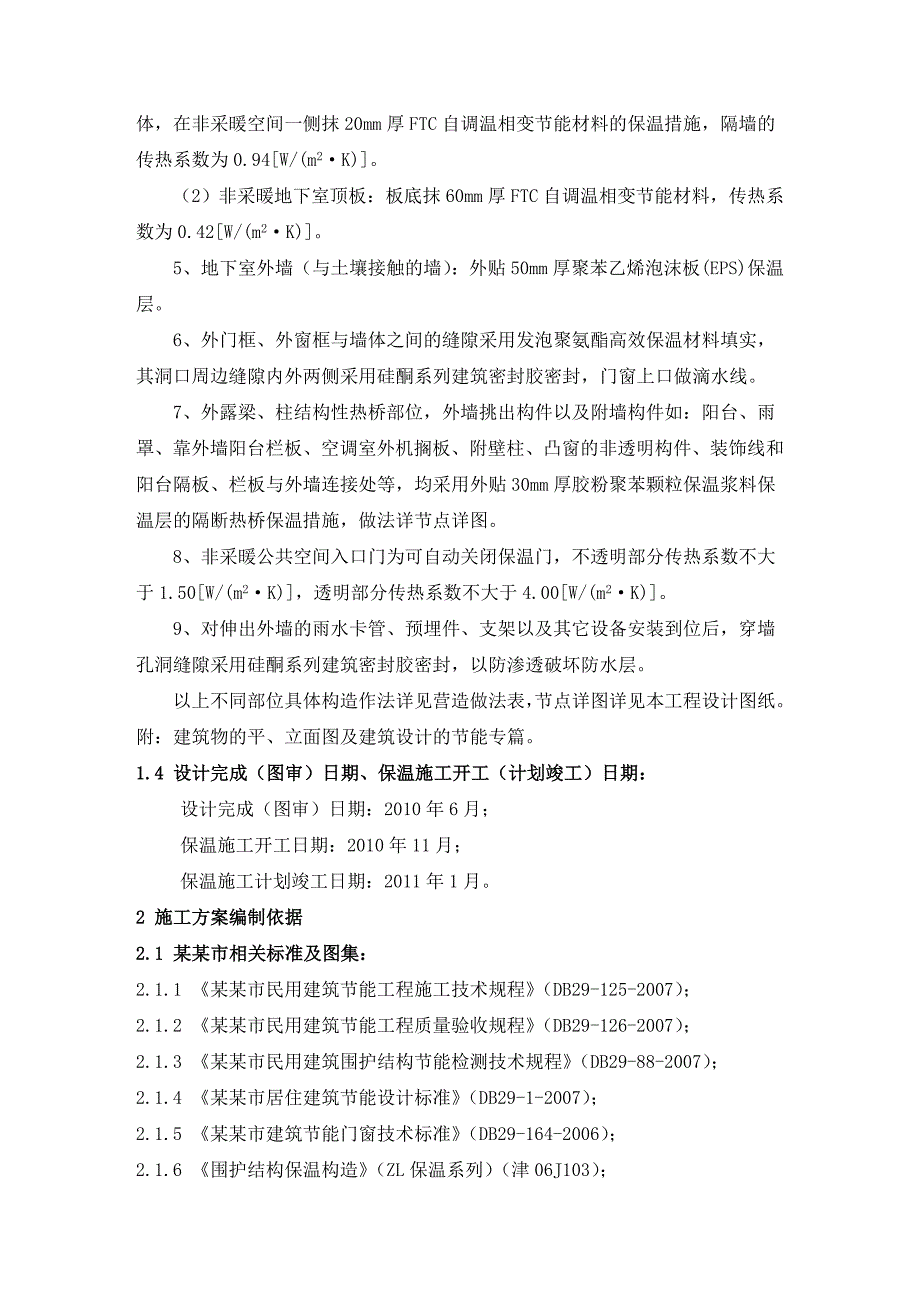

6、0.94W/(m2K)。非采暖电梯井道的隔墙：采用200mm厚钢筋混凝土墙体，在非采暖空间一侧抹20mm厚FTC自调温相变节能材料的保温措施，隔墙的传热系数为0.94W/(m2K)。（2）非采暖地下室顶板：板底抹60mm厚FTC自调温相变节能材料，传热系数为0.42W/(m2K)。5、地下室外墙（与土壤接触的墙）：外贴50mm厚聚苯乙烯泡沫板(EPS)保温层。6、外门框、外窗框与墙体之间的缝隙采用发泡聚氨酯高效保温材料填实，其洞口周边缝隙内外两侧采用硅酮系列建筑密封胶密封，门窗上口做滴水线。7、外露梁、柱结构性热桥部位，外墙挑出构件以及附墙构件如：阳台、雨罩、靠外墙阳台栏板、空调室外机搁板、附
7、壁柱、凸窗的非透明构件、装饰线和阳台隔板、栏板与外墙连接处等，均采用外贴30mm厚胶粉聚苯颗粒保温浆料保温层的隔断热桥保温措施，做法详节点详图。8、非采暖公共空间入口门为可自动关闭保温门，不透明部分传热系数不大于1.50W/(m2K)，透明部分传热系数不大于4.00W/(m2K)。9、对伸出外墙的雨水卡管、预埋件、支架以及其它设备安装到位后，穿墙孔洞缝隙采用硅酮系列建筑密封胶密封，以防渗透破坏防水层。以上不同部位具体构造作法详见营造做法表，节点详图详见本工程设计图纸。附：建筑物的平、立面图及建筑设计的节能专篇。1.4 设计完成（图审）日期、保温施工开工（计划竣工）日期：设计完成（图审）日期：2
8、010年6月；保温施工开工日期：2010年11月；保温施工计划竣工日期：2011年1月。2 施工方案编制依据2.1 某某市相关标准及图集：2.1.1 某某市民用建筑节能工程施工技术规程（DB29-125-2007）；2.1.2 某某市民用建筑节能工程质量验收规程（DB29-126-2007）；2.1.3 某某市民用建筑围护结构节能检测技术规程（DB29-88-2007）；2.1.4 某某市居住建筑节能设计标准（DB29-1-2007）；2.1.5 某某市建筑节能门窗技术标准（DB29-164-2006）；2.1.6 围护结构保温构造（ZL保温系列）（津06J103）；2.1.7 05系列建筑标
9、准设计图集外墙外保温05J3-1（DBJT03-22-2005）；2.1.8 关于发布某某市建筑节能相关标准局部修改条文的通知（建科教2009303号）；2.1.9 某某市建筑节能工程泡沫塑料保温材料施工现场防火安全暂行技术规定（建科教2008334号）；2.1.10 关于加强建筑保温用泡沫塑料防火界面层材料及复合板使用管理的通知（建质安2009145号）；2.1.11 关于转发公安部、住房和城乡建设部关于印发民用建筑外保温系统及外墙装饰防火暂行规定的通知的通知（津公消【2009】812号）。2.2 国家相关标准及图集：2.2.1 外墙外保温工程技术规程（JGJ144-2004）；2.2.2
10、建筑节能工程施工质量验收规范（GB50411-2007）；2.2.3 建筑外门窗气密、水密、抗风压性能分级及检测方法（GB/T7106-2008）；2.2.4 建筑装饰装修工程质量验收规范（GB50210-2002）；2.2.5 膨胀聚苯板薄抹灰外墙外保温系统（JG149-2003）；2.2.6 胶粉聚苯颗粒外墙外保温系统（JG158-2004）；2.2.7 墙体节能建筑构造06J123(GJBT-942-2006)；2.2.8 屋面节能建筑构造06J204（GJBT-943-2006）；2.2.9 全国民用建筑工程设计技术措施-节能专篇/结构；2.2.10 住宅建筑规范（GB50368-20
11、05）；2.2.11 建筑机械使用安全技术规程（JGJ33-2001）；2.2.12 施工现场临时用电安全技术规范（JGJ46-2005）；2.2.13 公安部、住房和城乡建设部联合下发的民用建筑外保温系统及外墙装饰防火暂行规定(公通字200946号)。2.3 施工图纸相关要求：2.3.1 本工程施工图纸设计要求；2.3.2 与本工程有关的节能设计标准、施工、验收、检测规程等。3 墙体保温材料及配套材料技术性能指标要求 3.1 外墙体保温材料3.1.1聚苯乙烯泡沫板 规格为1200mm600mm70mm，平头式，阻燃型，表观密度20.0kg/m3，尺寸稳定性3%，吸水率4.0%。聚苯板最低自然
12、陈化45天。经界面处理后聚苯板阻燃时间为：15s，无火焰及滴落物产生。3.1.2胶粘剂性能指标项目单位技术要求拉伸粘结强度（与水泥砂浆）原强度MPa0.6耐水MPa0.4拉伸粘结强度（与聚苯板）原强度MPa0.1，破坏界面在聚苯板耐水MPa0.1，破坏界面在聚苯板可操作时间h1.54.03.1.3专用聚合物粘结、面层砂浆 厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:4，可操作时间不小于2h。3.1.4固定件 采用自攻螺栓配合工程塑料膨胀钉固定聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.3kN。 3.1.5耐碱玻纤网格布 用于增强保护层抗裂及整
13、体性；孔径4mm4mm，宽度1000mm，每卷长度10m。 项目单位技术指标耐碱断裂强力经向N/50750纬向750耐碱断裂强力保留率经向%50纬向50单位面积质量g/130断裂应变%5.03.1.6本工程保温材料和主体墙体材料性能指标见下表：名 称阻热系数W/(m2.K)密度（kg/m3）燃烧性能聚苯板（EPS）0.04220阻燃型胶粉聚苯颗粒保温浆料0.060180250不燃型FTC自调温相变节能材料0.030500不燃型加气混凝土砌块0.190500不燃型炉渣混凝土空心砌块0.810500不燃型3.2 附属保温材料 1、保温专用胶粉： 保温专用胶粉是一种聚合物干混料，在现场与聚苯颗粒加水
14、混合成为聚合物保温砂浆，用于保温层。其主要技术性能指标详见下表。项 目实验方法单位技术指标胶粉料干密度kg/m3750初凝时间h 4终凝时间h12拉伸粘结强度标养28d，MPa 0.6浸水拉伸粘结强度标养28d，浸水7dMPa0.4胶粉料软化系数0.7 2、聚苯颗粒： 为外墙外保温聚苯颗粒砂浆保温做法中的轻骨料，主要作用为保温材料，聚苯颗粒性能见下表。项 目单位指 标表观密度 kg/m312.0细 度 mm95%通过5mm筛3、镀锌钢丝网：镀锌钢丝网应用于抹面砂浆中，不仅能增强抹面砂浆强度，还能阻止裂纹生长，达到防裂的目的。保温专用镀锌钢丝网表面经镀锌处理，具有耐锈蚀功能，其主要技术性能指标详见检验报告。4、面层抗裂砂浆：面层抗裂砂浆由抗裂专用胶和干混料混合搅拌组成，配以镀锌钢丝网形成耐水、抗裂的保护层，其中抗裂砂浆技术指标如下：抗裂砂浆应满足以下性能要求：项 目单位指 标拉伸粘结强度(常温28d) MPa0.7浸水粘结强度(常温28d，浸水7d) MPa0.5抗弯曲性 5%弯曲变形无裂纹
