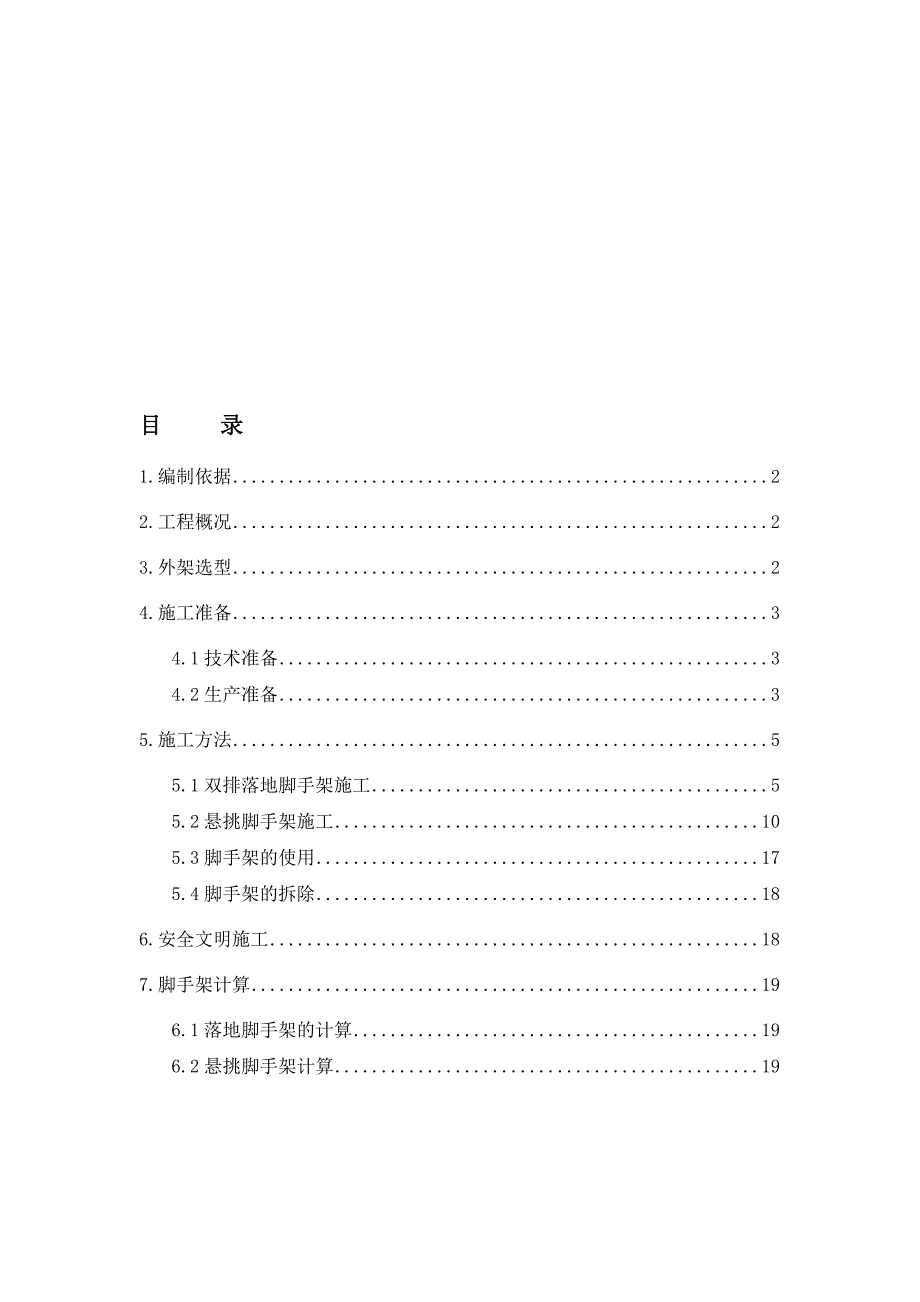

天津虹都名苑工程脚手架施工方案.doc_第1页
第1页 / 共30页

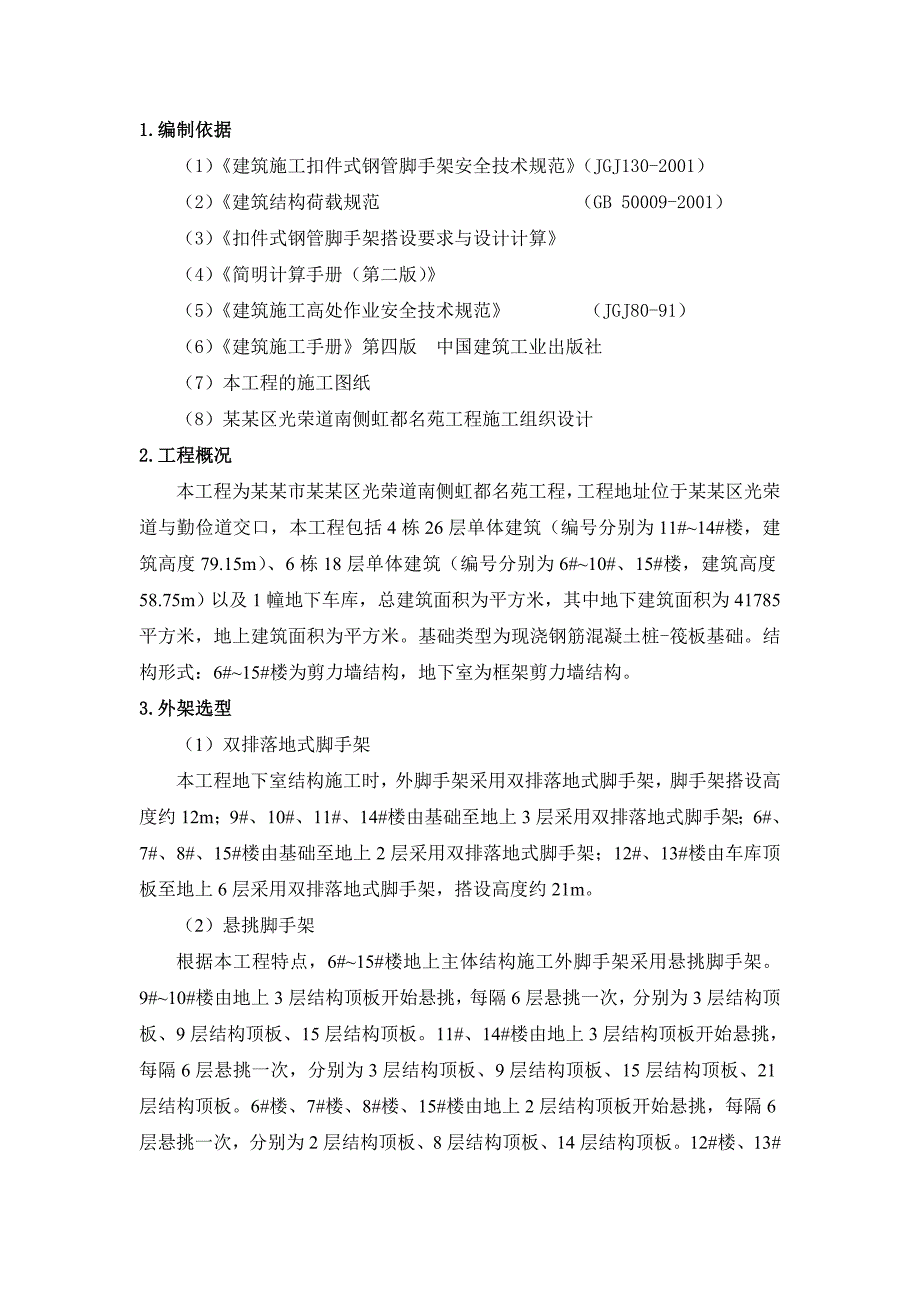

天津虹都名苑工程脚手架施工方案.doc_第2页
第2页 / 共30页

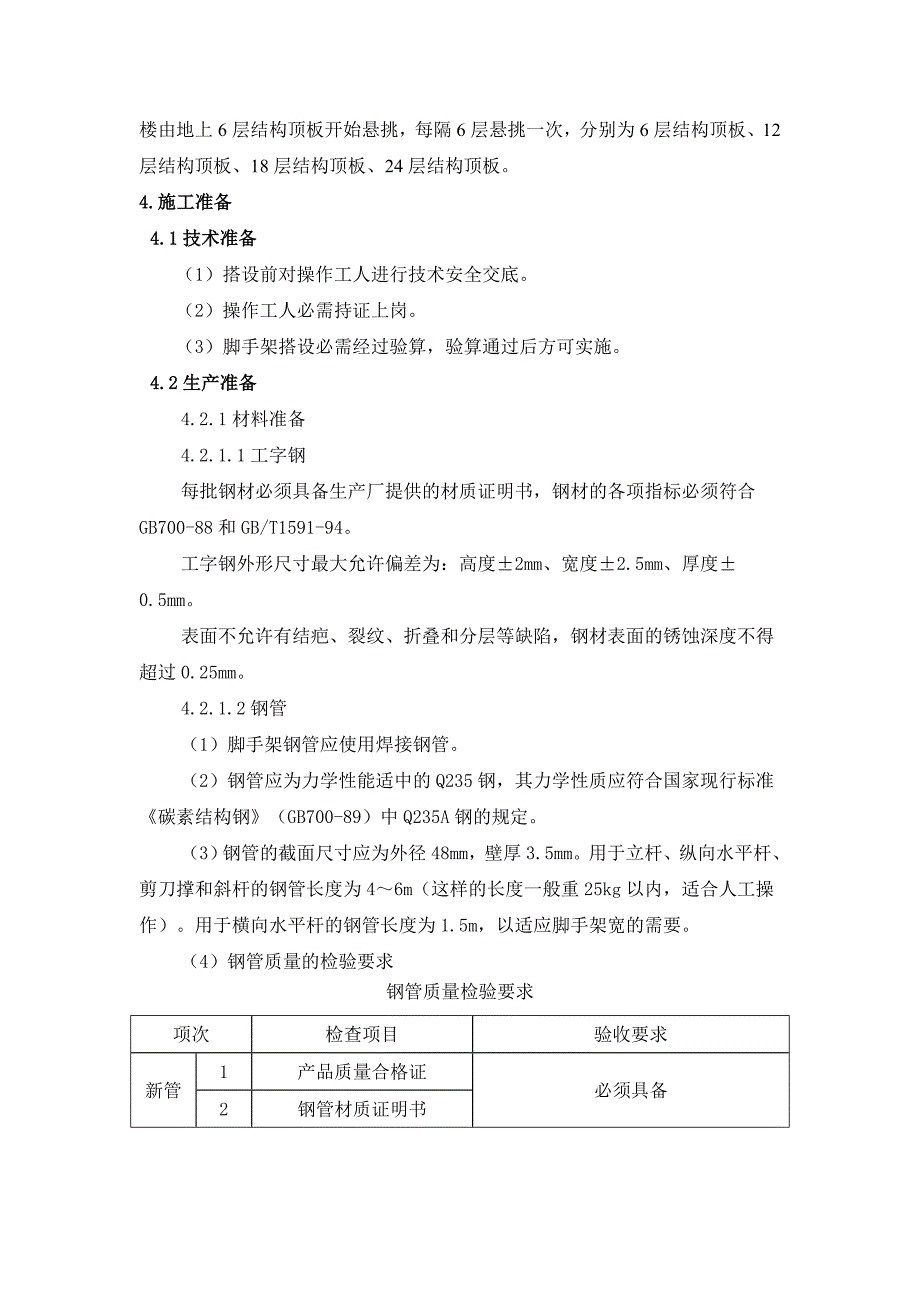

天津虹都名苑工程脚手架施工方案.doc_第3页
第3页 / 共30页
天津虹都名苑工程脚手架施工方案.doc_第4页
第4页 / 共30页
天津虹都名苑工程脚手架施工方案.doc_第5页
第5页 / 共30页
天津虹都名苑工程脚手架施工方案.doc_第6页
第6页 / 共30页
天津虹都名苑工程脚手架施工方案.doc_第7页
第7页 / 共30页
天津虹都名苑工程脚手架施工方案.doc_第8页
第8页 / 共30页
天津虹都名苑工程脚手架施工方案.doc_第9页
第9页 / 共30页
天津虹都名苑工程脚手架施工方案.doc_第10页
第10页 / 共30页
亲,该文档总共30页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《天津虹都名苑工程脚手架施工方案.doc》由会员分享,可在线阅读,更多相关《天津虹都名苑工程脚手架施工方案.doc(30页珍藏版)》请在第壹文秘上搜索。

1、目 录1.编制依据22.工程概况23.外架选型24.施工准备34.1技术准备34.2生产准备35.施工方法55.1双排落地脚手架施工55.2悬挑脚手架施工105.3脚手架的使用175.4脚手架的拆除186.安全文明施工187.脚手架计算196.1落地脚手架的计算196.2悬挑脚手架计算191.编制依据(1)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)(2)建筑结构荷载规范 (GB 50009-2001)(3)扣件式钢管脚手架搭设要求与设计计算(4)简明计算手册(第二版)(5)建筑施工高处作业安全技术规范 (JGJ80-91)(6)建筑施工手册第四版 中国建筑工业出版社(7)本

2、工程的施工图纸(8)某某区光荣道南侧虹都名苑工程施工组织设计2.工程概况本工程为某某市某某区光荣道南侧虹都名苑工程,工程地址位于某某区光荣道与勤俭道交口,本工程包括4栋26层单体建筑(编号分别为11#14#楼,建筑高度79.15m)、6栋18层单体建筑(编号分别为6#10#、15#楼,建筑高度58.75m)以及1幢地下车库,总建筑面积为平方米,其中地下建筑面积为41785平方米,地上建筑面积为平方米。基础类型为现浇钢筋混凝土桩-筏板基础。结构形式:6#15#楼为剪力墙结构,地下室为框架剪力墙结构。3.外架选型(1)双排落地式脚手架本工程地下室结构施工时,外脚手架采用双排落地式脚手架,脚手架搭设

3、高度约12m;9#、10#、11#、14#楼由基础至地上3层采用双排落地式脚手架;6#、7#、8#、15#楼由基础至地上2层采用双排落地式脚手架;12#、13#楼由车库顶板至地上6层采用双排落地式脚手架,搭设高度约21m。(2)悬挑脚手架根据本工程特点,6#15#楼地上主体结构施工外脚手架采用悬挑脚手架。9#10#楼由地上3层结构顶板开始悬挑,每隔6层悬挑一次,分别为3层结构顶板、9层结构顶板、15层结构顶板。11#、14#楼由地上3层结构顶板开始悬挑,每隔6层悬挑一次,分别为3层结构顶板、9层结构顶板、15层结构顶板、21层结构顶板。6#楼、7#楼、8#楼、15#楼由地上2层结构顶板开始悬挑

4、,每隔6层悬挑一次,分别为2层结构顶板、8层结构顶板、14层结构顶板。12#楼、13#楼由地上6层结构顶板开始悬挑,每隔6层悬挑一次,分别为6层结构顶板、12层结构顶板、18层结构顶板、24层结构顶板。4.施工准备4.1技术准备(1)搭设前对操作工人进行技术安全交底。(2)操作工人必需持证上岗。(3)脚手架搭设必需经过验算,验算通过后方可实施。4.2生产准备4.2.1材料准备4.2.1.1工字钢每批钢材必须具备生产厂提供的材质证明书,钢材的各项指标必须符合GB700-88和GB/T1591-94。工字钢外形尺寸最大允许偏差为:高度2mm、宽度2.5mm、厚度0.5mm。表面不允许有结疤、裂纹、

5、折叠和分层等缺陷,钢材表面的锈蚀深度不得超过0.25mm。4.2.1.2钢管(1)脚手架钢管应使用焊接钢管。(2)钢管应为力学性能适中的Q235钢,其力学性质应符合国家现行标准碳素结构钢(GB700-89)中Q235A钢的规定。(3)钢管的截面尺寸应为外径48mm,壁厚3.5mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为46m(这样的长度一般重25kg以内,适合人工操作)。用于横向水平杆的钢管长度为1.5m,以适应脚手架宽的需要。(4)钢管质量的检验要求钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑,不应有裂纹、分层、压痕、划道和

6、硬弯4外径,壁厚0.50mm,0.35mm5端面应平整,端面切斜的偏差1.70mm6防锈处理必须进行防锈处理,度锌或刷防锈漆旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度,不得超过0.50mm8其它项目同新管项次3、4、5同新管3、4、54.2.1.3扣件(1)应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。(2)技术要求扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。铸铁不得有裂纹、气孔;不宜有缩松、砂眼或其它影响使用的铸铁缺陷;并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好。扣件活动部位应能灵活转动,

7、旋转扣件的两旋转面间隙应不小于1mm。当扣件紧夹钢管时,开口处的最小距离应不小于5mm。扣件表面应进行防锈处理。(3)扣件质量的检验要求扣件质量检验要求项次检查项目要求新扣件1产品质量合格证,生产许可证,专业检测单位测试报告必须具备2表面质量及性能应符合技术要求(2)(6)的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、3/4.2.1.4脚手板本工程拟采用木脚手板,应使用厚度不小于50mm和材质不低于国家二等材标准的杉木或松木板,板宽200300mm,两端使用1014号镀锌钢丝捆紧。禁止使用有扭纹、破裂的木板。4.2.1.5安全网安全网采用经国家指定监督检验部门监定许可生产的厂家产品,同时应具备

8、监督部门批量验证和出厂检验合格证。安全网的力学性能应符合GB572585安全网力学性能试验方法的规定,立网采用1.86m的密目安全网,平网采用36m、66m的安全网,密目安全网在100cm2面积上不少于2000目(即2000个洞眼)4.2.2 劳动力准备整个外脚手架工程将涉及到搭设、维护及拆除三个阶段,根据各个阶段的不同工作内容,劳动力的需用情况不同。本工程地上为4栋单体,外脚手架工作量较大,需投入较多劳动力。本工程劳动力需用情况见下表:阶段外脚手架搭设阶段外脚手架拆除阶段时间2011.01.20-2011.12.302011.06.20-2012.01.30工种架子工架子工人数8060工作内

9、容外脚手架搭设,悬挂安全网,铺设跳板,进行层间封闭以及外脚手架上垃圾及杂物的清理拆除外脚手架及悬挑钢梁,将所有材料运至指定堆场,清理外脚手架拆除范围内的所有垃圾及杂物5.施工方法5.1双排落地脚手架施工5.1.1 搭设顺序铺设垫板摆放扫地杆逐根树立杆、随即与扫地杆扣紧装扫地横向水平杆并与立杆或扫地杆扣紧安装第一步杆(与各立杆扣紧)安装第一步杆第二步纵向水平杆第二步横向水平杆第三纵向水平杆和横向水平杆连墙杆接长立杆加设剪刀撑铺设脚手板在作业面搭设护身栏杆挂安全网。5.1.2构造要求及搭设方法1)地基基础搭设场地应平整、夯实,脚手架下部沿纵向设置宽200mm、厚50mm的通长垫板,按照立杆纵距要求

10、从角部开始布置垫板。2)立杆(1)立杆采用单立杆的形式。立杆纵向间距1.5m,横向间距1.2m,内立杆距墙皮距离0.35m,步距1.8m。钢管接长采用对接扣件。(2)立杆采用6m长钢管搭设,除在顶层可采用搭接外,其余各接头必须采用对接扣件对接,对接、搭接应符合以下要求:对接接头扣件开口方向应向下或向内,以防雨雪进入;立杆上的对接扣件应交错布置,相邻立杆接头位置的错开不小于500mm。各接头与中心节点相距不应大于步距的1/3即600mm。立杆接头如右图所示。(3)立杆的搭接长度不应小于1m,不少于三个旋转扣件固定,端部扣件盖板的边缘至杆端不应小于100mm。脚手架必须设置纵、横向扫地杆。纵向扫地

11、杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(4)立杆必须用直角扣件与纵向水平杆扣紧,以保证脚手架共同工作,保证架体的稳定和刚度。(5)当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件。顶层立杆搭接长度与立杆顶端伸出建筑物的高度应高出施工层楼板上皮1.5m。每搭完一步脚手架后,应按规范规定校正步距、纵距、横距及立杆的垂直度。3)纵向水平杆(1)纵向水平杆设置于立杆的内侧、横向水平杆之下,并采用直角扣件与立杆扣紧。(2)纵向水平杆采用对接扣件连接,至边角处也可采用搭接。当使用对接接

12、头时,对接接头应交错布置,不应设在同跨内,相邻接头水平距离不应小于500mm,与相近立杆的距离不大于立杆纵距的1/3,即500mm。接头位置如下图。(3)当使用搭接时,搭接接头长度不应小于1m,并应等距设置3个旋转扣件固定,端部扣件盖板边缘至杆端的距离不应小于100mm。(4)纵向水平杆的长度一般不宜小于3跨,并不大于6m。(5)在转角处,纵向水平杆应四周交圈,用直角扣件与内外角部立杆固定。4)横向水平杆(1)每一主节点处必须设置一根横向水平杆,长度1.50,采用直角扣件扣紧在纵向水平杆上,该杆的轴线偏离主节点的距离不应大于150mm。(2)横杆的竖向位置,可用废的多层板,制成轻便的尺杆,来测

13、量确定,从而保证在同一标高上,对纵向水平杆采取同样方式进行控制。(3)操作层非主节点处的横向水平杆,根据支撑脚手板的需要设置。(4)在脚手架靠墙一端,横向水平杆伸出立杆外侧200mm,在外侧面,伸出立杆外侧100mm。5)剪刀撑(1)脚手架应在外侧立面整个长度和高度上,连续设置剪刀撑。在外侧立面的两端,必须设置一道剪刀撑。(2)每纵向5步、横向6跨设置一道剪刀撑,剪刀撑与地面成45角,剪刀撑夹角为90;剪刀撑主要采用6m长钢管,最下面的斜杆与立杆的连接点离地面不应大于500mm, (3)剪刀撑斜杆的接长采用搭接。搭接长度不应小于1m,应采用旋转扣件固定,除斜杆两端扣紧外,中应间增加24个扣结点

14、。(4)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上,旋转扣件中心线距主节点的距离不应大于150mm。6)连墙件为防止外架受水平力产生变形,外架和结构应采用连墙件进行拉结,本工程的连墙件拟采用钢管抱墙形式,连墙件按3步3跨梅花形布置,在需要设置连墙件的剪力墙上预埋直径50mm的PVC管,用钢管与剪力墙箍紧,伸出钢管采用直角扣件扣在主节点或纵向水平杆上,墙角采用模板及木枋做好保护。连墙件的设置位置还将考虑剪力墙以及剪力墙上窗洞的实际情况进行调整。连墙件的做法详见下图:8)安全网与层间隔断(1)脚手架外立杆内侧立面,用1.8m6m绿色密目式安全网进行封闭。用16#铁丝将安全网绑

15、扎在纵向水平杆上。(2)脚手架施工层操作面下方,净空距离超过3米时,必须设置一道水平安全网,双排架里口与结构外墙间水平网无法防护时,可铺设脚手板。(3)安全网之间必须连接牢固,封闭严密,并与架体固定,严禁使用损坏和腐朽的安全网。9)脚手板(1)脚手板一般应设置在三根横向水平杆上。当脚手板长度小于2m时,可采用两根横向水平杆,并应将脚手板两端与其可靠固定,以防倾翻。脚手板采用平铺对接的方式,其构造如下图:(2)脚手板应铺设严密、牢固、平稳,脚手板两端用1014#铅丝固定牢靠。(3)作业层脚手板应铺满、铺稳,离开墙面120150mm。当边侧脚手板不贴靠立杆时,应予可靠固定。10)护栏和挡脚板在铺脚手板的操作层上必须在外排立杆内侧距脚
