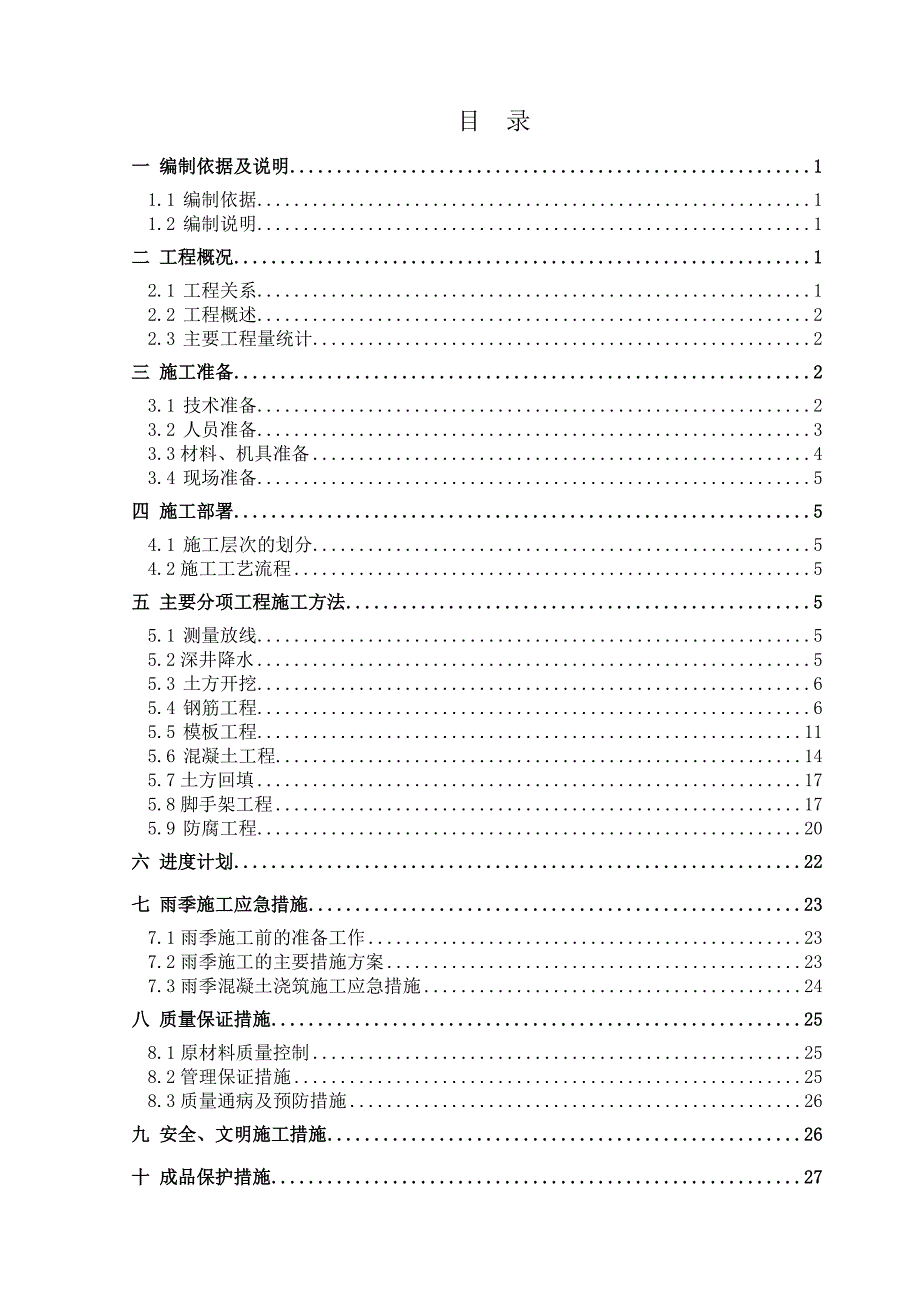

1、目 录一 编制依据及说明11.1 编制依据11.2 编制说明1二 工程概况12.1 工程关系12.2 工程概述22.3 主要工程量统计2三 施工准备23.1 技术准备23.2 人员准备33.3材料、机具准备43.4 现场准备5四 施工部署54.1 施工层次的划分54.2施工工艺流程5五 主要分项工程施工方法55.1 测量放线55.2深井降水55.3 土方开挖65.4 钢筋工程65.5 模板工程115.6 混凝土工程145.7土方回填175.8脚手架工程175.9 防腐工程20六 进度计划22七 雨季施工应急措施237.1雨季施工前的准备工作237.2雨季施工的主要措施方案237.3雨季混凝土浇

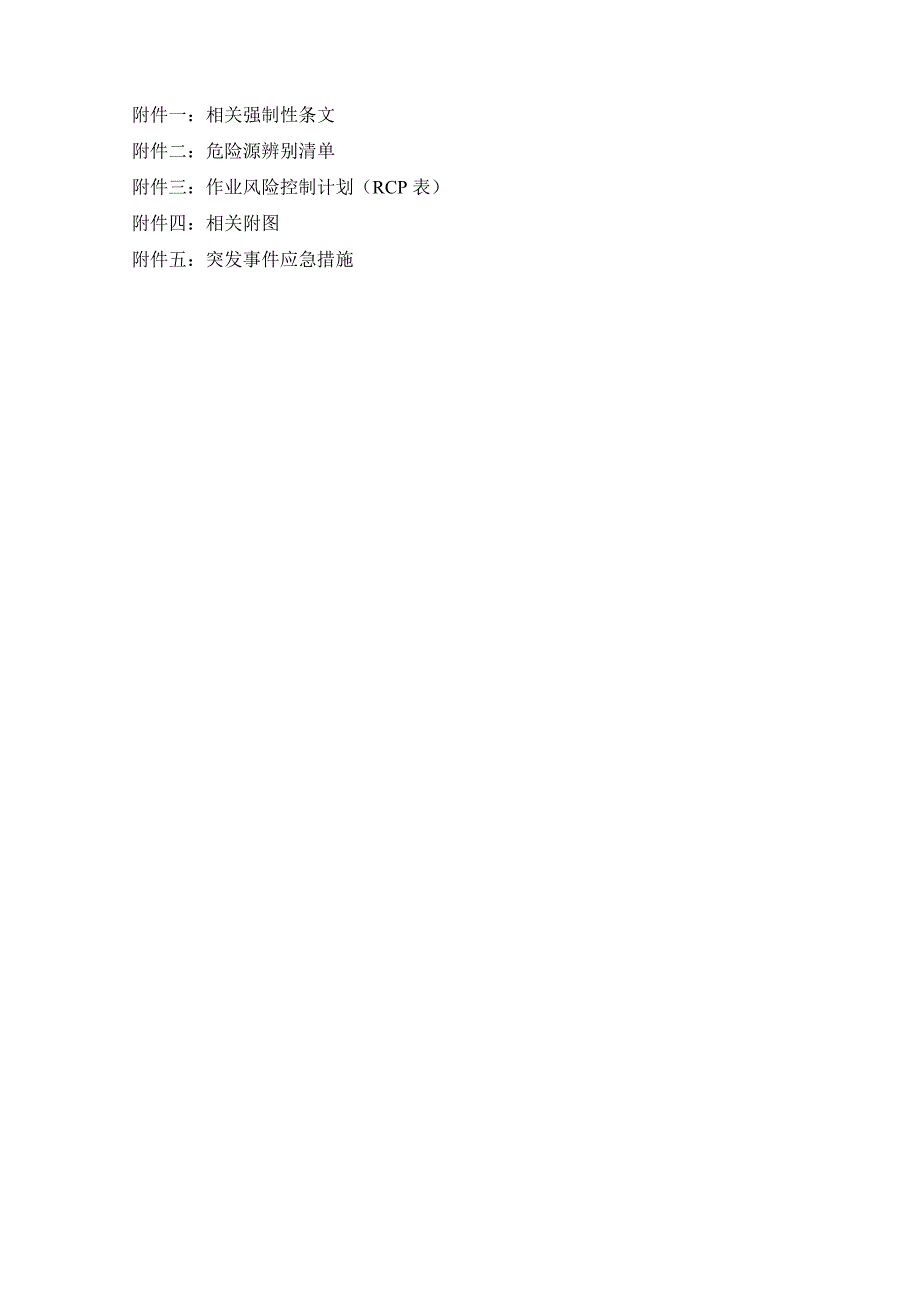

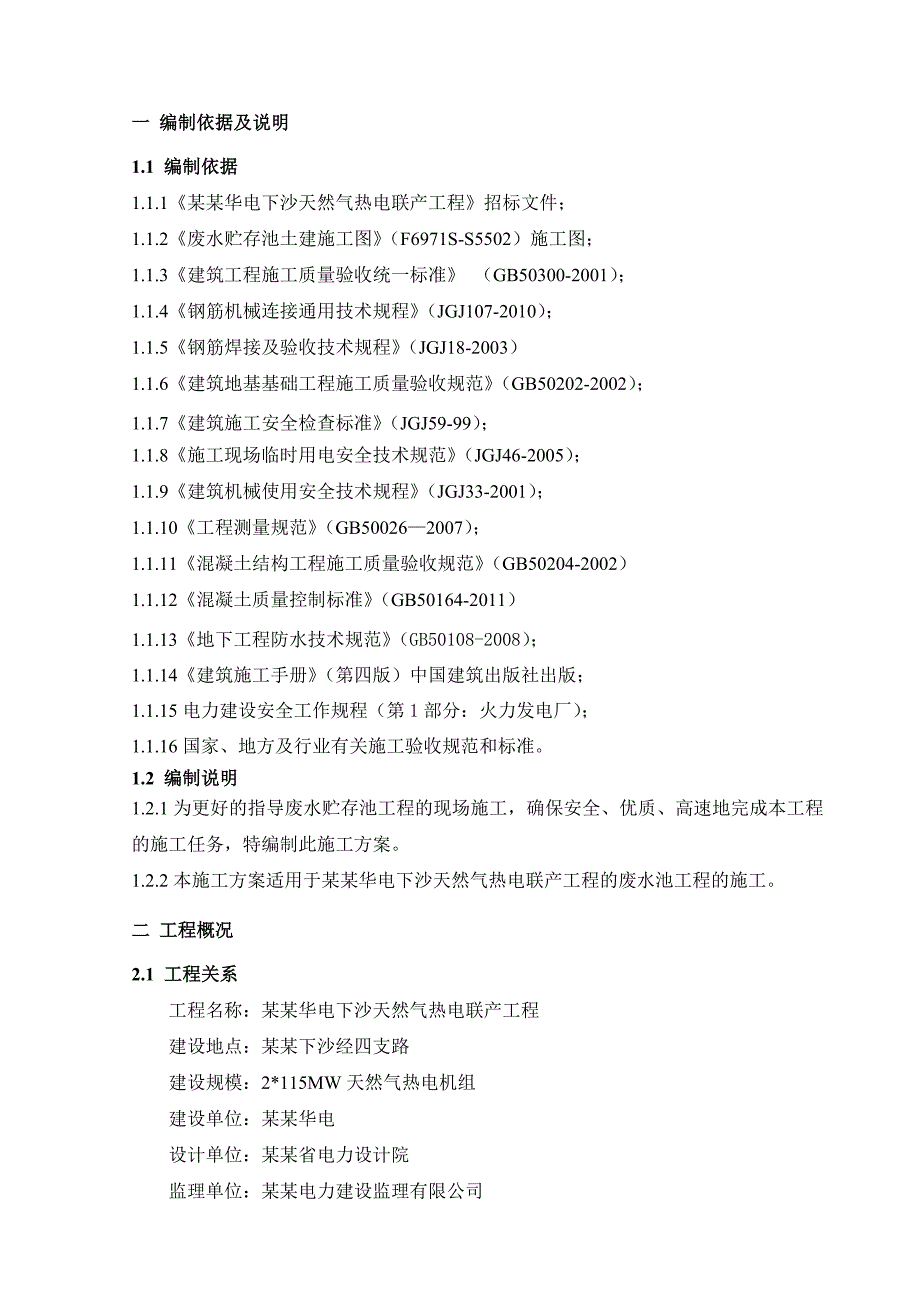

2、筑施工应急措施24八 质量保证措施258.1原材料质量控制258.2管理保证措施258.3质量通病及预防措施26九 安全、文明施工措施26十 成品保护措施27附件一：相关强制性条文附件二：危险源辨别清单附件三：作业风险控制计划（RCP表）附件四：相关附图附件五：突发事件应急措施一 编制依据及说明1.1 编制依据1.1.1某某华电下沙天然气热电联产工程招标文件；1.1.2废水贮存池土建施工图（F6971S-S5502）施工图； 1.1.3建筑工程施工质量验收统一标准 （GB50300-2001）；1.1.4钢筋机械连接通用技术规程（JGJ107-2010）；1.1.5钢筋焊接及验收技术规程（JG
3、J18-2003）1.1.6建筑地基基础工程施工质量验收规范（GB50202-2002）；1.1.7建筑施工安全检查标准（JGJ59-99）；1.1.8施工现场临时用电安全技术规范（JGJ46-2005）；1.1.9建筑机械使用安全技术规程（JGJ33-2001）；1.1.10工程测量规范（GB500262007）；1.1.11混凝土结构工程施工质量验收规范（GB50204-2002）1.1.12混凝土质量控制标准（GB50164-2011）1.1.13地下工程防水技术规范（GB50108-2008）；1.1.14建筑施工手册（第四版）中国建筑出版社出版；1.1.15电力建设安全工作规程（第1
4、部分：火力发电厂）；1.1.16国家、地方及行业有关施工验收规范和标准。1.2 编制说明1.2.1为更好的指导废水贮存池工程的现场施工，确保安全、优质、高速地完成本工程的施工任务，特编制此施工方案。1.2.2本施工方案适用于某某华电下沙天然气热电联产工程的废水池工程的施工。二 工程概况2.1 工程关系工程名称：某某华电下沙天然气热电联产工程建设地点：某某下沙经四支路建设规模：2*115MW天然气热电机组建设单位：某某华电设计单位：某某省电力设计院监理单位：某某电力建设监理有限公司施工单位：某某省火电建设公司2.2 工程概述本工程废水贮存池工程位于化水区域，坐标范围A=1072.41050.0，
5、B=1299.11317.1。南北方向长22.4m，东西方向宽18m，占地面积约为403.2 m2，水池底板顶标高为-4.00m，局部为-4.20m，底板厚度为600mm，池壁为500mm厚。水池部分区域有顶板，顶标高+0.30m，顶板厚为500mm厚及200mm厚。500mm厚顶板上设有设备基础。废水池工程采用天然地基，持力层采用（1-2）粉砂质土层，基础施工完毕后用原土回填，回填时应分层碾压夯实，每层厚度300mm。建筑物0.000m标高相当于绝对标高6.80m。结构混凝土强度等级为C30，抗渗等级为P6，垫层混凝土强度等级为C15。混凝土保护层厚度：走道板20mm，其余40mm。2.3
6、主要工程量统计工程量的计算是按照现有废水处理站地下结构施工图纸进行计算的，具体工程量如下：钢筋工程量：约84 t；混凝土工程量：约500 m3；模板支设工程量：约1200m2；土方开挖量：约2500m3。三 施工准备3.1 技术准备3.1.1组织施工技术人员认真检查复核图纸及设计文件，将施工中可能存在的问题及对图纸的一些合理化建议及时同设计、业主及监理进行协商，为工程顺利进展做好准备。3.1.2 施工管理人员学习掌握施工方案、作业指导书及质量计划的内容和要求，向操作工人进行技术交底以及安全交底，让所有施工人员理解并知晓自己的职责与工作内容。3.1.3 检查与试验计划已报送监理、业主，并获得监理
7、、业主的批准。3.1.4 根据工程部编制的施工进度计划，在各工序施工前提制物项加工计划和材料需求计划。3.1.5由测量技术人员对轴线和中心线进行定位，将定位线引测到建筑特外围作标示和有效的保护，并出具测量定位资料报送监理公司核准。3.1.6内、外部接口已策划好并明确了接口人员与联络渠道。3.2 人员准备所有进场施工人员需进行技术交底、安保培训及技能培训，并经考核合格后方可上岗，特种作业人员必须持证上岗。劳动力分工及责任如下：人 员数量职责施工负责人1现场总负责技术负责人1负责施工的技术管理，编制合格的施工工艺保证施工质量，并处理施工中出现的技术问题测量工程师2负责现场测量技术工作与现场测量质量
8、主管1具有独立性，负责现场施工质量监督，检验施工现场所有与质量有关活动是否符合大纲、程序和施工方案等的要求，发现问题及时制止与反映质检员1负责跟踪检查，对施工过程进行控制，把好质量关，发现问题应及时向上级反映或越级反映安全员2负责监督检查施工现场工作，发现问题应及时向上级反映或越级反映施工员1执行施工工艺，协助工程师解决技术问题，提出材料、机具计划，向操作人员进行技术、安全交底，负责施工组织并安排人员、材料、机具，协调现场施工工作后勤保障2负责现场供水、伙食、人员接送、通勤车调配、油料供应工作等后勤保障服务工作放线工4负责现场测量放线工作木工28模板的支设及拆除，砼浇筑时负责看护模板及埋件砼工
9、16负责砼浇筑时的布料、振捣及养护、施工缝处理钢筋工18钢筋的制作及绑扎，砼浇筑时看护钢筋抹灰工4砼浇筑过程中和浇筑完毕后对表面的刮平、抹平施工缝处理及养护工4砼浇筑完后施工缝处理，砼覆盖、养护工作水电机具维修工2负责照明、用水、机械设备、施工机具的维修保养工作砼表面标高复核4负责砼浇筑过程中的砼表面标高控制和复核，及时检查砼找平后的标高，配合测量工作试验员1负责砼试化验（坍落度、入模温度、标养、同条件试块取样等）及原材料、焊接试件等见证取样送检。架子工14负责现场的脚手架搭设及维护其它12负责其它工种的配合工作3.3材料、机具准备按照机具设备需用计划组织好机械设备、工具的购买、租赁、调配进场
10、等工作。现场主要使用机具及数量如下：材料、机具名称单位数量备注砼输送泵台2根据需要外租反铲式挖掘机台2土方回填，土方开挖拖拉机台1材料运输机动翻斗车台4材料运输装载机台1土方回填运输车台12土方回填插入式振捣器台5混凝土浇灌蛙式打夯机台4土方回填电焊机台2焊接连接闪光对焊机套1钢筋连接直螺纹滚轧机台2钢筋套丝木工圆盘锯套2木工制作木工平刨床套2木工制作木工压刨床套2木工制作钢筋切断机套2钢筋制作钢筋弯曲机套2钢筋制作空压机台1混凝土凿毛叉车台1材料运输全站仪台1测量放线水平仪台2标高测设50米钢卷尺副2测量放线5米钢卷尺副5测量放线镝灯灯管盏6夜间施工照明用（备用）碘钨灯灯管盏20夜间施工基坑
11、照明用（备用）扭力扳手把4钢筋连接力距检查钢管吨20脚手架及模板加固扣件只6000脚手架及模板加固方木m320模板制作木胶板m21000模板制作3.4 现场准备3.4.1现场场地平坦，施工道路能满足运输需要。3.4.2各项施工设备、作业人员已到位。 3.4.3现场施工用电配电盘柜已经具备使用条件，现场用水管网已布置好具备使用条件。四 施工部署4.1 施工层次的划分为了确保池体结构不发生约束性裂缝而引起的渗漏质量通病，宜避免在地下水位高度以下留设施工缝。本工程分两个施工层次，第一施工层次底板与池壁混凝土一次成型，第二施工层次浇筑顶板混凝土。水平施工缝留设在顶板悬挑板下，水平施工缝标高-0.400
12、m。不设竖向施工缝。4.2施工工艺流程各施工段的施工工艺流程：测量放线深井降水土方开挖护坡细石混凝土喷锚地基验槽垫层施工定位放线水池底板与池壁结构施工水池顶板结构施工地下结构养护地下结构隐蔽验收土方回填转入下道工序。五 主要分项工程施工方法5.1 测量放线5.1.1仪器：全站仪为徕卡TC1201型，水准仪为徕卡NA2型，水准标尺为5m塔尺，50m钢卷尺等，均有鉴定合格证书。5.1.2工程开工前根据业主给定的原始基准点、基准线和基准高程，建立平面、高程测量控制网。5.1.3控制点根据平面布置选择在合适的位置上，同时应便于使用、安全和能长期保存。5.1.4每次定位放线后通知监理进行轴线验收，合格后
13、进入下一道工序施工。5.2深井降水5.2.1本废水池工程区域地下水位较高，废水池池底土质为粉砂质土，拟采用深井降水。5.2.2经计算，现场布置12个深井可满足要求，每个井深18m。深井形式与布置见附图。5.2.3在水池施工过程中，深井降水应持续工作，直到混凝土隐蔽完成，土方回填后或回填作业中同步拆除作业。严防基坑内积水。5.3 土方开挖5.3.1本工程的土方工程由于水池埋深不深，水池底标高最深为-4.900m，可一次性开挖到基底标高处。5.3.2本工程的土方开挖顺序为自南侧向北侧方向进行大面积开挖，一次性开挖到水池基底标高处，注意在距基底标高约30cm标高处需进行人工开挖，不得扰动地基土。5.
14、3.3对于基础四周部位，可在该部位水池外边预留1.00米的操作面，两侧按1：1进行放坡开挖，具体见开挖示意图。边坡用8cm厚C20细石混凝土干喷喷锚，内配6150钢丝网。5.3.4开挖的土方应及时外运至指定堆土场，严禁堆放在基坑边。5.3.5土方开挖完成后，必须通知监理单位组织地基验槽，相关方都参加，并现场签字确认。地基验槽合格后方可进行下一道工序。5.4 钢筋工程5.4.1 钢筋原材料进场检验钢筋原材料由国内知名大厂家供应，进场必须有出厂合格证或原材料质量证明书。原材料进场后应按不同炉批号及规格分批检验，检验内容包括查对标志、外观检查，并按规定由试验室抽样进行力学性能试验，合格后方可使用，同时做好钢材跟踪记录。钢筋在运输和储存时，不得损坏标志，并应按批分别堆放整齐，避免锈蚀或油污。钢筋进场按照炉批号及直径分批检验，检验内容包括查对标识外观检查，并按照现行国家标准的规定抽取试样做力学性能试验，
