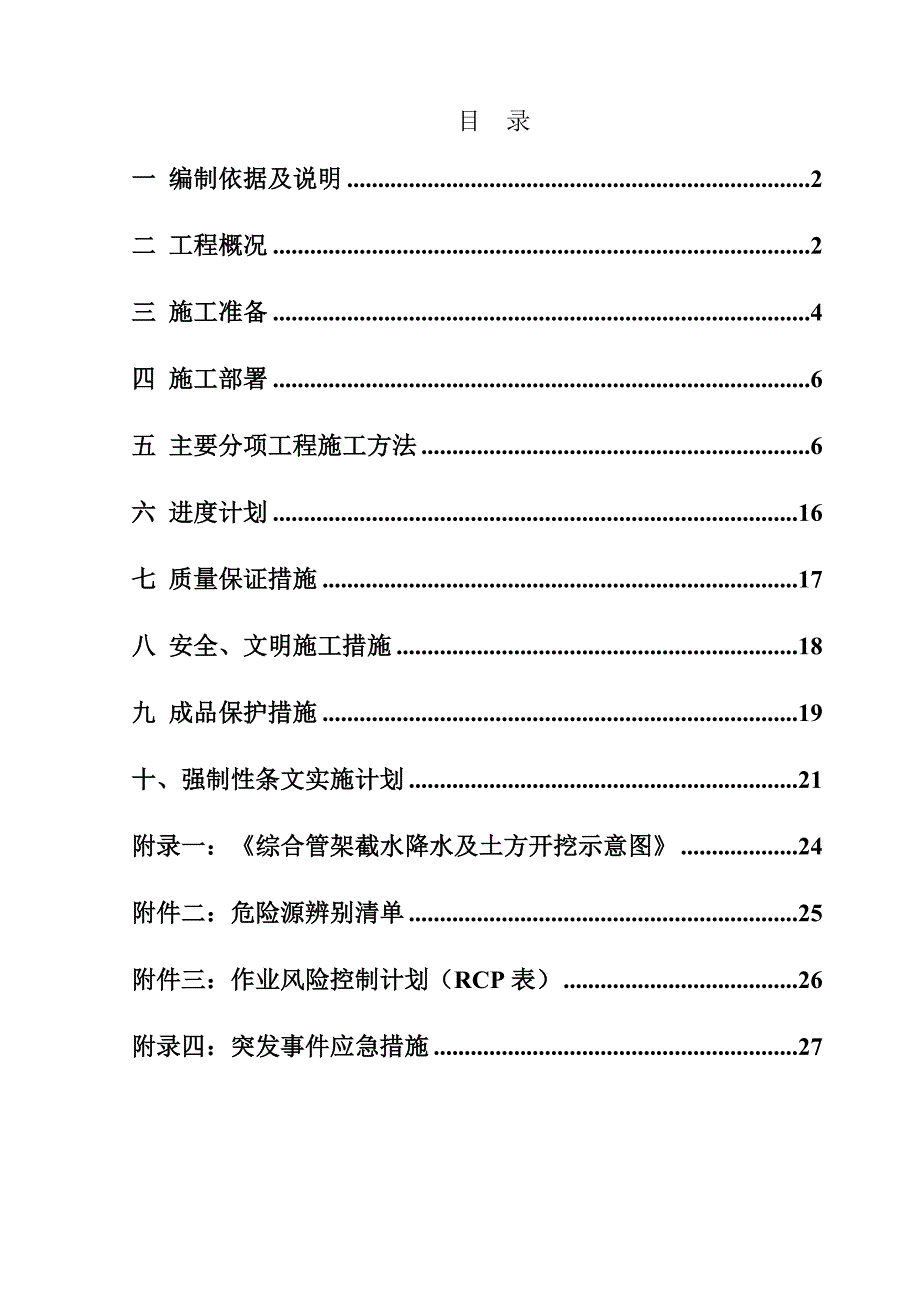

天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第1页
第1页 / 共26页

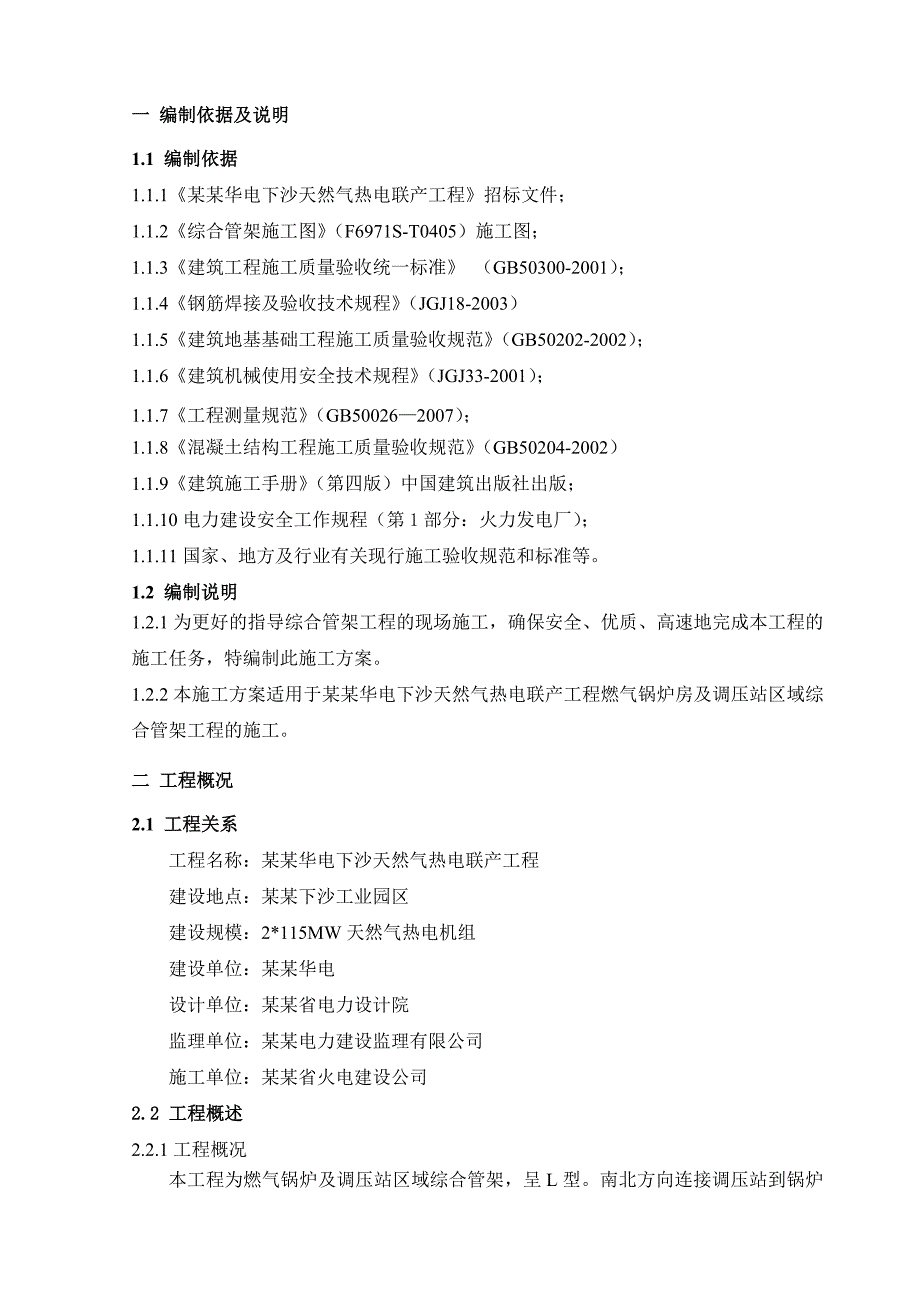

天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第2页
第2页 / 共26页

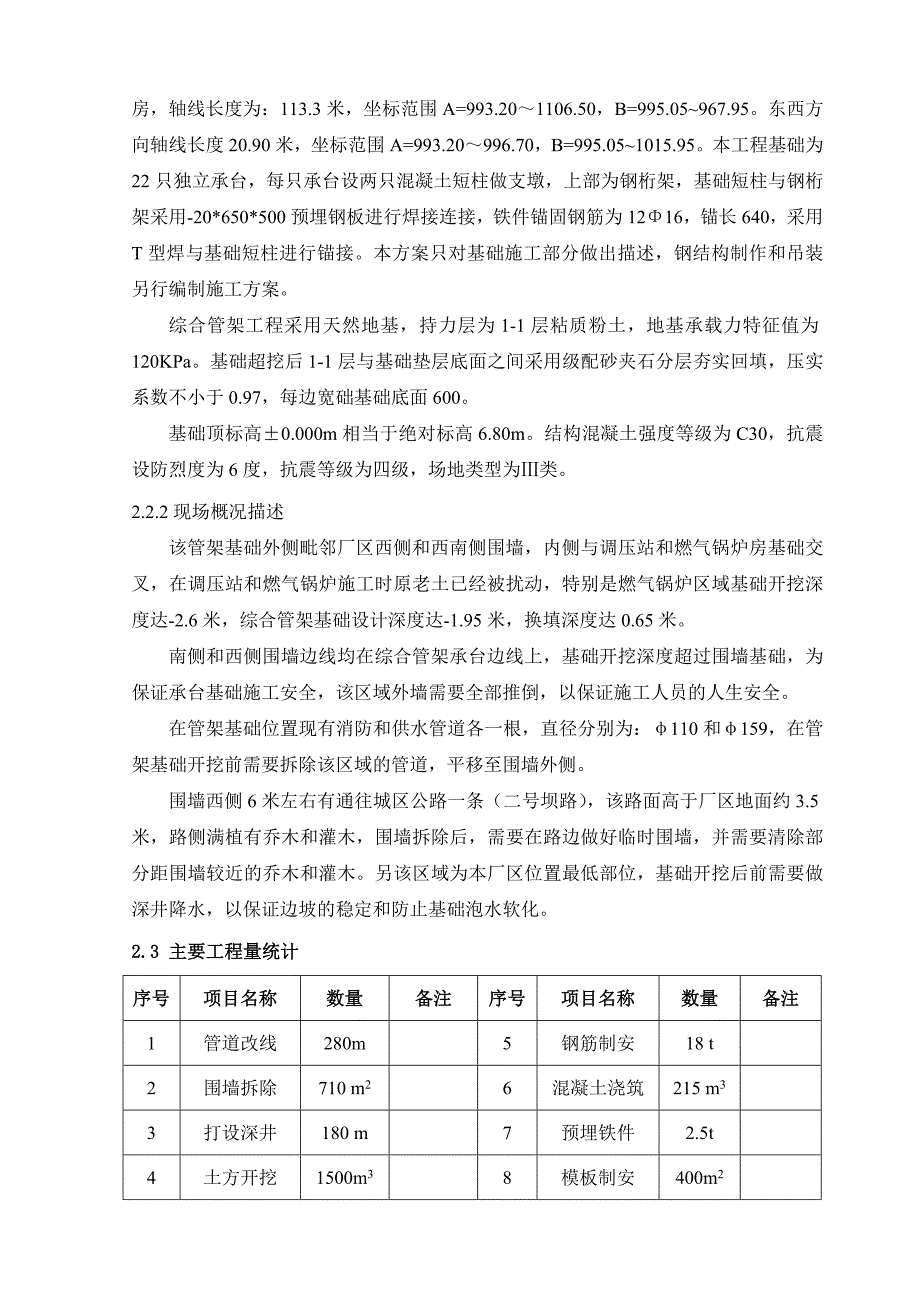

天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第3页
第3页 / 共26页
天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第4页
第4页 / 共26页
天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第5页
第5页 / 共26页
天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第6页
第6页 / 共26页
天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第7页
第7页 / 共26页
天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第8页
第8页 / 共26页
天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第9页
第9页 / 共26页
天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc_第10页
第10页 / 共26页
亲,该文档总共26页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc》由会员分享,可在线阅读,更多相关《天然气热电联产工程燃气锅炉房及调压站区域综合管架工程施工方案.doc(26页珍藏版)》请在第壹文秘上搜索。

1、目 录一 编制依据及说明2二 工程概况2三 施工准备4四 施工部署6五 主要分项工程施工方法6六 进度计划16七 质量保证措施17八 安全、文明施工措施18九 成品保护措施19十、强制性条文实施计划21附录一:综合管架截水降水及土方开挖示意图24附件二:危险源辨别清单25附件三:作业风险控制计划(RCP表)26附录四:突发事件应急措施27一 编制依据及说明1.1 编制依据1.1.1某某华电下沙天然气热电联产工程招标文件;1.1.2综合管架施工图(F6971S-T0405)施工图; 1.1.3建筑工程施工质量验收统一标准 (GB50300-2001);1.1.4钢筋焊接及验收技术规程(JGJ18

2、-2003)1.1.5建筑地基基础工程施工质量验收规范(GB50202-2002);1.1.6建筑机械使用安全技术规程(JGJ33-2001);1.1.7工程测量规范(GB500262007);1.1.8混凝土结构工程施工质量验收规范(GB50204-2002)1.1.9建筑施工手册(第四版)中国建筑出版社出版;1.1.10电力建设安全工作规程(第1部分:火力发电厂);1.1.11国家、地方及行业有关现行施工验收规范和标准等。1.2 编制说明1.2.1为更好的指导综合管架工程的现场施工,确保安全、优质、高速地完成本工程的施工任务,特编制此施工方案。1.2.2本施工方案适用于某某华电下沙天然气热

3、电联产工程燃气锅炉房及调压站区域综合管架工程的施工。二 工程概况2.1 工程关系工程名称:某某华电下沙天然气热电联产工程建设地点:某某下沙工业园区建设规模:2*115MW天然气热电机组建设单位:某某华电设计单位:某某省电力设计院监理单位:某某电力建设监理有限公司施工单位:某某省火电建设公司2.2 工程概述2.2.1工程概况本工程为燃气锅炉及调压站区域综合管架,呈L型。南北方向连接调压站到锅炉房,轴线长度为:113.3米,坐标范围A=993.201106.50,B=995.05967.95。东西方向轴线长度20.90米,坐标范围A=993.20996.70,B=995.051015.95。本工程

4、基础为22只独立承台,每只承台设两只混凝土短柱做支墩,上部为钢桁架,基础短柱与钢桁架采用-20*650*500预埋钢板进行焊接连接,铁件锚固钢筋为1216,锚长640,采用T型焊与基础短柱进行锚接。本方案只对基础施工部分做出描述,钢结构制作和吊装另行编制施工方案。综合管架工程采用天然地基,持力层为1-1层粘质粉土,地基承载力特征值为120KPa。基础超挖后1-1层与基础垫层底面之间采用级配砂夹石分层夯实回填,压实系数不小于0.97,每边宽础基础底面600。基础顶标高0.000m相当于绝对标高6.80m。结构混凝土强度等级为C30,抗震设防烈度为6度,抗震等级为四级,场地类型为类。2.2.2现场

5、概况描述该管架基础外侧毗邻厂区西侧和西南侧围墙,内侧与调压站和燃气锅炉房基础交叉,在调压站和燃气锅炉施工时原老土已经被扰动,特别是燃气锅炉区域基础开挖深度达-2.6米,综合管架基础设计深度达-1.95米,换填深度达0.65米。南侧和西侧围墙边线均在综合管架承台边线上,基础开挖深度超过围墙基础,为保证承台基础施工安全,该区域外墙需要全部推倒,以保证施工人员的人生安全。在管架基础位置现有消防和供水管道各一根,直径分别为:110和159,在管架基础开挖前需要拆除该区域的管道,平移至围墙外侧。 围墙西侧6米左右有通往城区公路一条(二号坝路),该路面高于厂区地面约3.5米,路侧满植有乔木和灌木,围墙拆除

6、后,需要在路边做好临时围墙,并需要清除部分距围墙较近的乔木和灌木。另该区域为本厂区位置最低部位,基础开挖后前需要做深井降水,以保证边坡的稳定和防止基础泡水软化。2.3 主要工程量统计序号项目名称数量备注序号项目名称数量备注1管道改线280m5钢筋制安18 t2围墙拆除710 m26混凝土浇筑215 m33打设深井180 m7预埋铁件2.5t4土方开挖1500m38模板制安400m2三 施工准备3.1 现场勘查,确定开工前需要完善的措施3.1.1组织项目工程部和建筑分包单位进行施工现场勘查,确定管架基础坐落位置中的障碍物清移方案。3.1.2确定临时围墙搭设方案,做好临时安全防护措施。3.1.3根

7、据现场情况,确定截水、降水方案,做好截水明沟,打设深井降水。3.1.4根据现场情况,确定供水管线的改线方案,更改供水管线。3.2技术准备3.1.1组织施工技术人员认真检查复核图纸及设计文件,将施工中可能存在的问题及对图纸的一些合理化建议及时同设计、业主及监理进行协商,为工程顺利进展做好准备。3.1.2 施工管理人员学习掌握施工方案、作业指导书及质量计划的内容和要求,向操作工人进行技术交底以及安全交底,让所有施工人员理解并知晓自己的职责与工作内容。3.1.3 检查与试验计划已报送监理、业主,并获得监理、业主的批准。3.1.4 根据工程部编制的施工进度计划,在各工序施工前提制物项加工计划和材料需求

8、计划。3.1.5由测量技术人员对轴线和中心线进行定位,将定位线引测到建筑特外围作标示和有效的保护,并出具测量定位资料报送监理公司核准。3.1.6内、外部接口已策划好并明确了接口人员与联络渠道。3.3 人员准备所有进场施工人员需进行技术交底、安保培训及技能培训,并经考核合格后方可上岗,特种作业人员必须持证上岗。劳动力分工及责任如下:人 员数量职责施工负责人1现场总负责技术负责人1负责施工的技术管理,编制合格的施工工艺保证施工质量,并处理施工中出现的技术问题测量工程师2负责现场测量技术工作与现场测量质检员1负责跟踪检查,对施工过程进行控制,把好质量关,发现问题应及时向上级反映或越级反映安全员1负责

9、监督检查施工现场工作,发现问题应及时向上级反映或越级反映施工员1执行施工工艺,协助工程师解决技术问题,提出材料、机具计划,向操作人员进行技术、安全交底,负责施工组织并安排人员、材料、机具,协调现场施工工作木工12模板的支设及拆除,砼浇筑时负责看护模板及埋件、螺栓安装砼工6负责砼浇筑时的布料、振捣及养护、施工缝处理钢筋工6钢筋的制作及绑扎,砼浇筑时看护钢筋试验员1负责砼试化验(坍落度、入模温度、标养、同条件试块取样等)及原材料、焊接试件等见证取样送检。架子工3负责现场的施工脚手架搭设及维护其它6负责其它工种的配合工作3.4材料、机具准备按照机具设备需用计划组织好机械设备、工具的购买、租赁、调配进

10、场等工作。现场主要使用机具及数量如下:材料、机具名称单位数量备注砼输送泵台1根据需要外租反铲式挖掘机台1土方回填,土方开挖机动翻斗车台1材料运输装载机台1土方回填运输车台3土方回填插入式振捣器台3混凝土浇灌蛙式打夯机台2土方回填电焊机台1焊接连接木工圆盘锯套1木工制作钢筋切断机套1钢筋制作钢筋弯曲机套1钢筋制作全站仪台1测量放线水平仪台1标高测设50米钢卷尺副1测量放线5米钢卷尺副4测量放线镝灯灯管盏2夜间施工照明用(备用)钢管吨10脚手架及模板加固扣件只1000脚手架及模板加固方木m35模板制作木胶板m2300模板制作3.5 现场准备3.5.1完成外墙的拆除和临时维护围墙的搭设,将建筑垃圾清

11、运到指定的建筑垃圾堆放场地;3.5.2完成供水管道的该线工作,确保厂区正常施工和生活用水正常供给;3.5.3在公路路基边做好截水明沟,将地表水引至两端的集水坑内;3.5.4在基坑边打设深井,放置潜水泵做好降水准备;3.5.5整平施工场地,保障施工道路能满足运输需要。3.5.6各项施工设备、作业人员已到位。 3.5.7现场施工用电配电盘柜已经具备使用条件,现场用水管网已布置好具备使用条件。四 施工部署4.1 施工部署安排因综合工期紧迫,考虑到模板周转和上部钢桁架连接铁件的安装精确度需求,本管架基础分两个施工段,即每11个基础为一个施工段。基础分两次进行浇筑,先完成基础承台部分的混凝土浇筑,再进行

12、基础短柱混凝土的浇筑。4.2施工工艺流程各施工段的施工工艺流程:测量放线深井降水(做截水沟)土方开挖地基验槽(换填级配砂夹石)垫层施工定位放线承台基础施工基础短柱施工土方回填转入下道工序。五 主要分项工程施工方法5.1 测量放线5.1.1仪器:全站仪为徕卡TC1201型,水准仪为徕卡NA2型,水准标尺为5m塔尺,50m钢卷尺等,均有鉴定合格证书。5.1.2工程开工前根据业主给定的原始基准点、基准线和基准高程,建立平面、高程测量控制网。5.1.3控制点根据平面布置选择在合适的位置上,同时应便于使用、安全和能长期保存。5.1.4每次定位放线后通知监理进行轴线验收,合格后进入下一道工序施工。5.2地

13、面截水和深井降水措施5.2.1管架基础位置为厂区最低位置,且西侧二号坝路比施工现场高约3.5米,为防止公路雨水直接进入厂区,特在公路路基边做500*500截水沟一条,沟道两侧设置积水坑,用潜水泵将收集的雨水排放到北侧河道内。5.2.1为防止地下水位过高,造成基坑内积水后基础软化,根据厂区的地址特点,拟采用深井降水方式进行地下水位的降水工作,现场共打井10口,直径300,井深18米。5.2.3在基础回填前,深井降水应持续工作,土方回填后或回填作业中同步回填深井。严防基坑内积水。5.3 土方开挖5.3.1因施工场地狭小,管架基础内侧为原有建筑物,部分承台基础在原建筑物基础施工时已经扰动,根据设计要

14、求,需要挖出扰动的土层,用砂夹级配碎石进行换填。另,围墙边和燃气锅炉房已经形成坡道,需要整平该区域的场地后方能保障挖机和运土车辆的进入,故本工程的土方工程分两部进行,首次应对高出原建筑物基础的外侧围墙边土进行挖出,待场地整平后,再开挖承台基础。放坡比例按1:1考虑,具体做法见:附录一:综合管架截水降水及土方开挖示意图5.3.2本工程的土方开挖顺序为先完成燃气锅炉区域的场平工作,及挖出-1.2米以上的土层,再进行承台基础的开挖,第二次开挖到承台基底或原房屋基础底标高处,不换填区域开挖宽度为超出基础边各300,换填区域为超出基础边各600,基底开挖需要人工配合,基底100深人工开挖,以防止扰动老土层。5.3.4开挖的土方应及时外运至指定堆土场,严禁堆放在基坑边。5.3.5土方开挖完成后,必须通知监理单位组织地基验槽,相关方都参加,并现场签字确认。地基验槽合格后方可进行下一道工序。5.4 钢筋工程5.4.1 钢筋原材料进场检验钢筋原材料由国内知名大厂家供应,进场必须有出厂合格证或原材料质量证明书。原材料进场后应按不同炉批号及规格分批检验,检验内容包括查对标志、外观检查,并按规定由试验室抽样进行力学性能试
