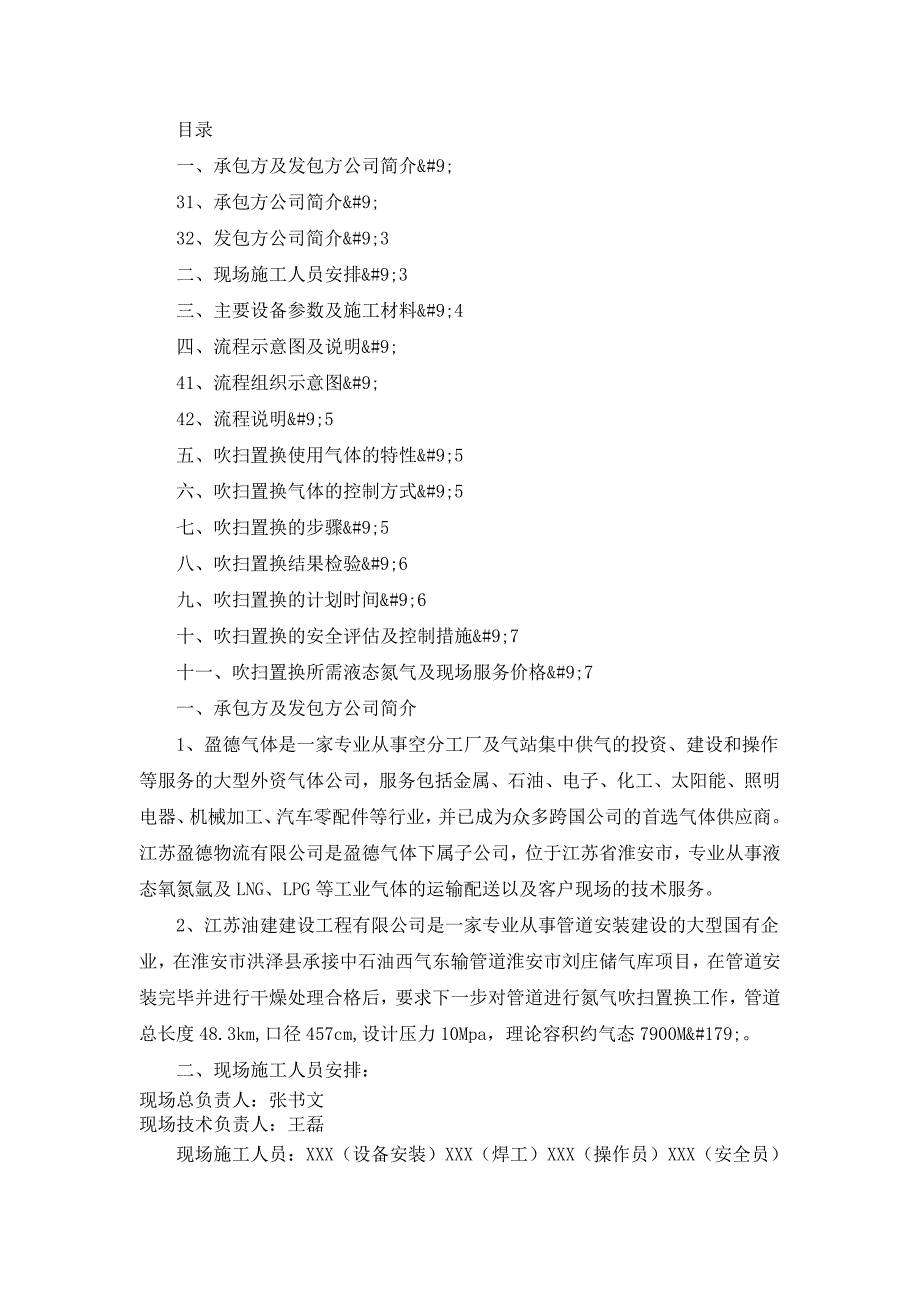

1、目录一、承包方及发包方公司简介 31、承包方公司简介 32、发包方公司简介 3二、现场施工人员安排 3三、主要设备参数及施工材料 4四、流程示意图及说明 41、流程组织示意图 42、流程说明 5五、吹扫置换使用气体的特性 5六、吹扫置换气体的控制方式 5七、吹扫置换的步骤 5八、吹扫置换结果检验 6九、吹扫置换的计划时间 6十、吹扫置换的安全评估及控制措施 7十一、吹扫置换所需液态氮气及现场服务价格 7一、承包方及发包方公司简介1、盈德气体是一家专业从事空分工厂及气站集中供气的投资、建设和操作等服务的大型
2、外资气体公司，服务包括金属、石油、电子、化工、太阳能、照明电器、机械加工、汽车零配件等行业，并已成为众多跨国公司的首选气体供应商。江苏盈德物流有限公司是盈德气体下属子公司，位于江苏省淮安市，专业从事液态氧氮氩及LNG、LPG等工业气体的运输配送以及客户现场的技术服务。2、江苏油建建设工程有限公司是一家专业从事管道安装建设的大型国有企业，在淮安市洪泽县承接中石油西气东输管道淮安市刘庄储气库项目，在管道安装完毕并进行干燥处理合格后，要求下一步对管道进行氮气吹扫置换工作，管道总长度48.3km,口径457cm,设计压力10Mpa，理论容积约气态7900M³。二、现场施工人员安排：现场总负责

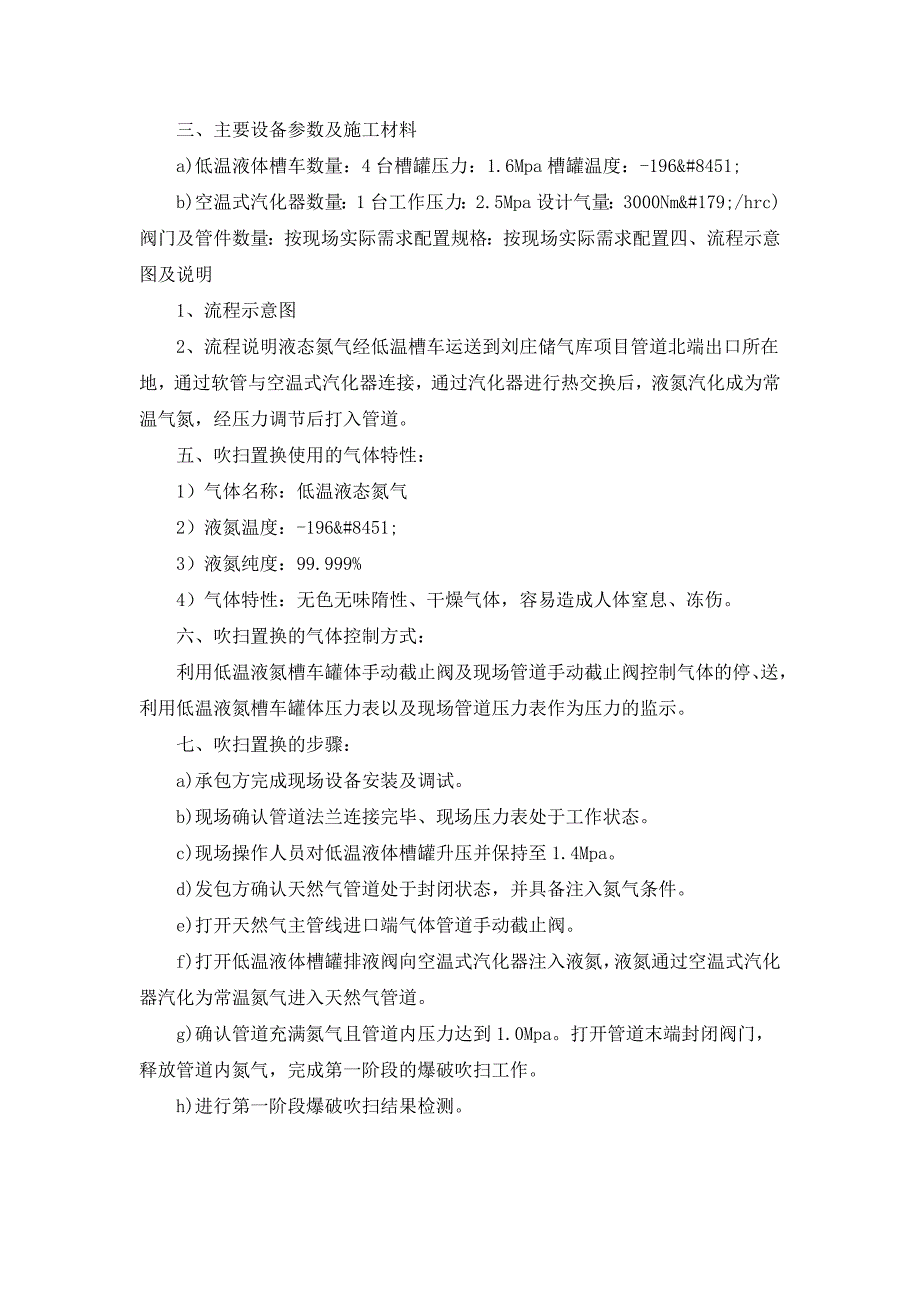

3、人：张书文现场技术负责人：王磊现场施工人员：XXX（设备安装）XXX（焊工）XXX（操作员）XXX（安全员）三、主要设备参数及施工材料a)低温液体槽车数量：4台槽罐压力：1.6Mpa槽罐温度：-196℃b)空温式汽化器数量：1台工作压力：2.5Mpa设计气量：3000Nm³/hrc)阀门及管件数量：按现场实际需求配置规格：按现场实际需求配置四、流程示意图及说明1、流程示意图2、流程说明液态氮气经低温槽车运送到刘庄储气库项目管道北端出口所在地，通过软管与空温式汽化器连接，通过汽化器进行热交换后，液氮汽化成为常温气氮，经压力调节后打入管道。五、吹扫置换使用的气体特性：1）气体
4、名称：低温液态氮气2）液氮温度：-196℃3）液氮纯度：99.999%4）气体特性：无色无味隋性、干燥气体，容易造成人体窒息、冻伤。六、吹扫置换的气体控制方式：利用低温液氮槽车罐体手动截止阀及现场管道手动截止阀控制气体的停、送，利用低温液氮槽车罐体压力表以及现场管道压力表作为压力的监示。七、吹扫置换的步骤：a)承包方完成现场设备安装及调试。b)现场确认管道法兰连接完毕、现场压力表处于工作状态。c)现场操作人员对低温液体槽罐升压并保持至1.4Mpa。d)发包方确认天然气管道处于封闭状态，并具备注入氮气条件。e)打开天然气主管线进口端气体管道手动截止阀。f)打开低温液体槽罐排液阀向空温

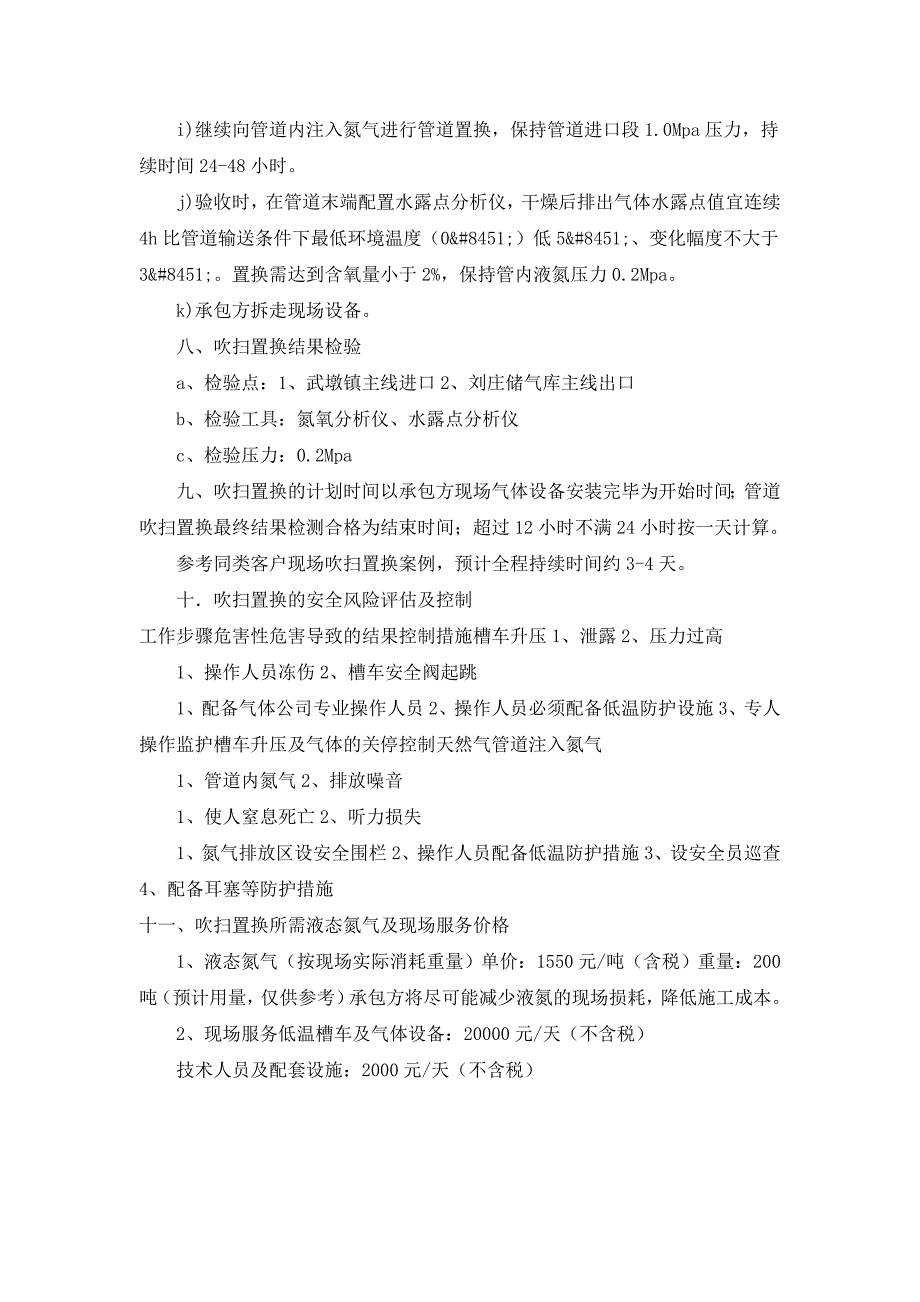

5、式汽化器注入液氮，液氮通过空温式汽化器汽化为常温氮气进入天然气管道。g)确认管道充满氮气且管道内压力达到1.0Mpa。打开管道末端封闭阀门，释放管道内氮气，完成第一阶段的爆破吹扫工作。h)进行第一阶段爆破吹扫结果检测。i)继续向管道内注入氮气进行管道置换，保持管道进口段1.0Mpa压力，持续时间24-48小时。j)验收时，在管道末端配置水露点分析仪，干燥后排出气体水露点值宜连续4h比管道输送条件下最低环境温度（0℃）低5℃、变化幅度不大于3℃。置换需达到含氧量小于2%，保持管内液氮压力0.2Mpa。k)承包方拆走现场设备。八、吹扫置换结果检验a、检验点：1、
6、武墩镇主线进口2、刘庄储气库主线出口b、检验工具：氮氧分析仪、水露点分析仪c、检验压力：0.2Mpa九、吹扫置换的计划时间以承包方现场气体设备安装完毕为开始时间；管道吹扫置换最终结果检测合格为结束时间；超过12小时不满24小时按一天计算。参考同类客户现场吹扫置换案例，预计全程持续时间约3-4天。十吹扫置换的安全风险评估及控制工作步骤危害性危害导致的结果控制措施槽车升压1、泄露2、压力过高1、操作人员冻伤2、槽车安全阀起跳1、配备气体公司专业操作人员2、操作人员必须配备低温防护设施3、专人操作监护槽车升压及气体的关停控制天然气管道注入氮气1、管道内氮气2、排放噪音1、使人窒息死亡2、听力损失1、氮气排放区设安全围栏2、操作人员配备低温防护措施3、设安全员巡查4、配备耳塞等防护措施十一、吹扫置换所需液态氮气及现场服务价格1、液态氮气（按现场实际消耗重量）单价：1550元/吨（含税）重量：200吨（预计用量，仅供参考）承包方将尽可能减少液氮的现场损耗，降低施工成本。2、现场服务低温槽车及气体设备：20000元/天（不含税）技术人员及配套设施：2000元/天（不含税）
