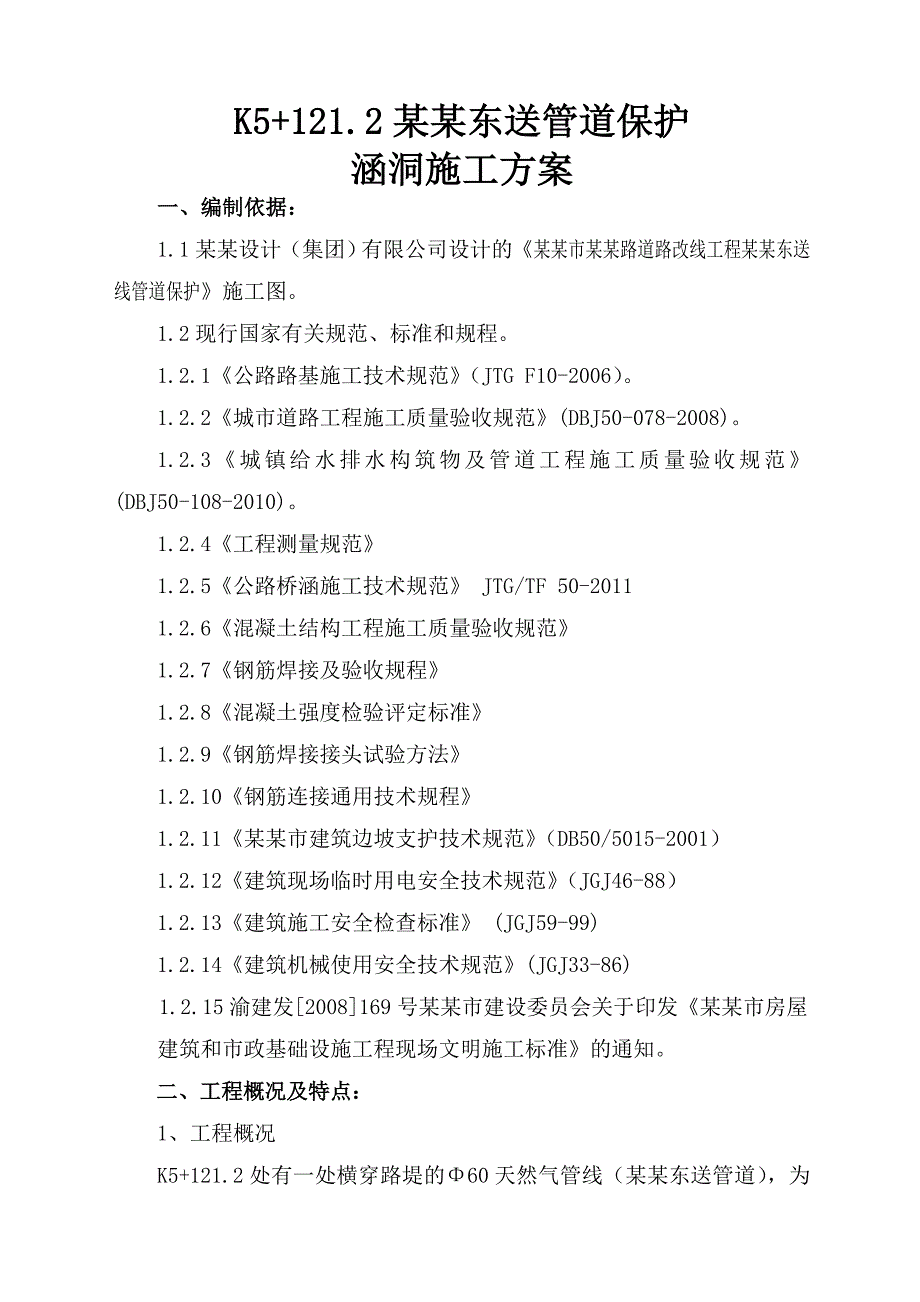

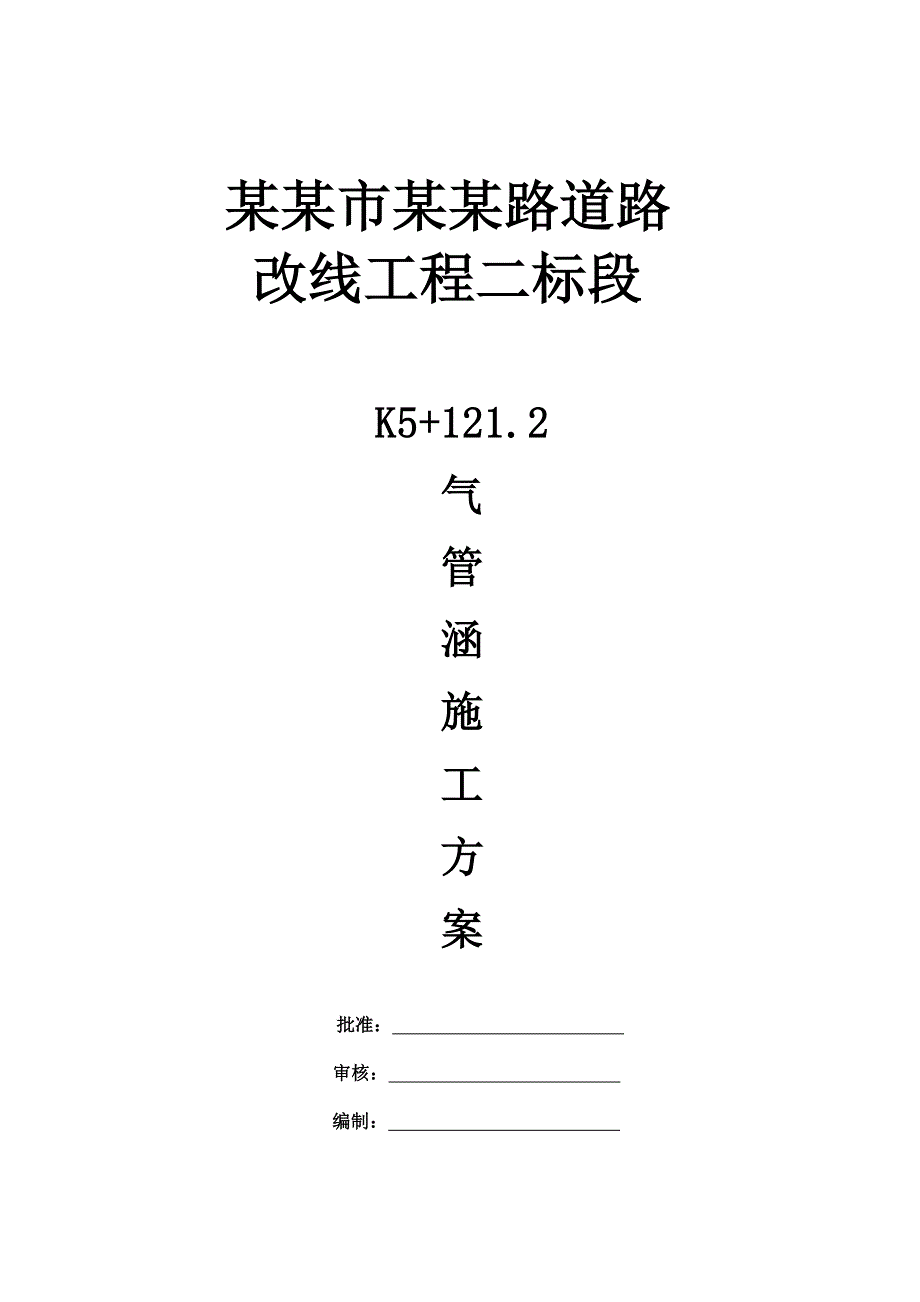

1、某某市某某路道路改线工程二标段K5+121.2气管涵施工方案 批准： 审核： 编制： K5+121.2某某东送管道保护涵洞施工方案一、编制依据：1.1某某设计（集团）有限公司设计的某某市某某路道路改线工程某某东送线管道保护施工图。1.2现行国家有关规范、标准和规程。1.2.1公路路基施工技术规范（JTG F10-2006）。1.2.2城市道路工程施工质量验收规范(DBJ50-078-2008)。1.2.3城镇给水排水构筑物及管道工程施工质量验收规范(DBJ50-108-2010)。1.2.4工程测量规范1.2.5公路桥涵施工技术规范 JTG/TF 50-20111.2.6混凝土结构工程施工质量

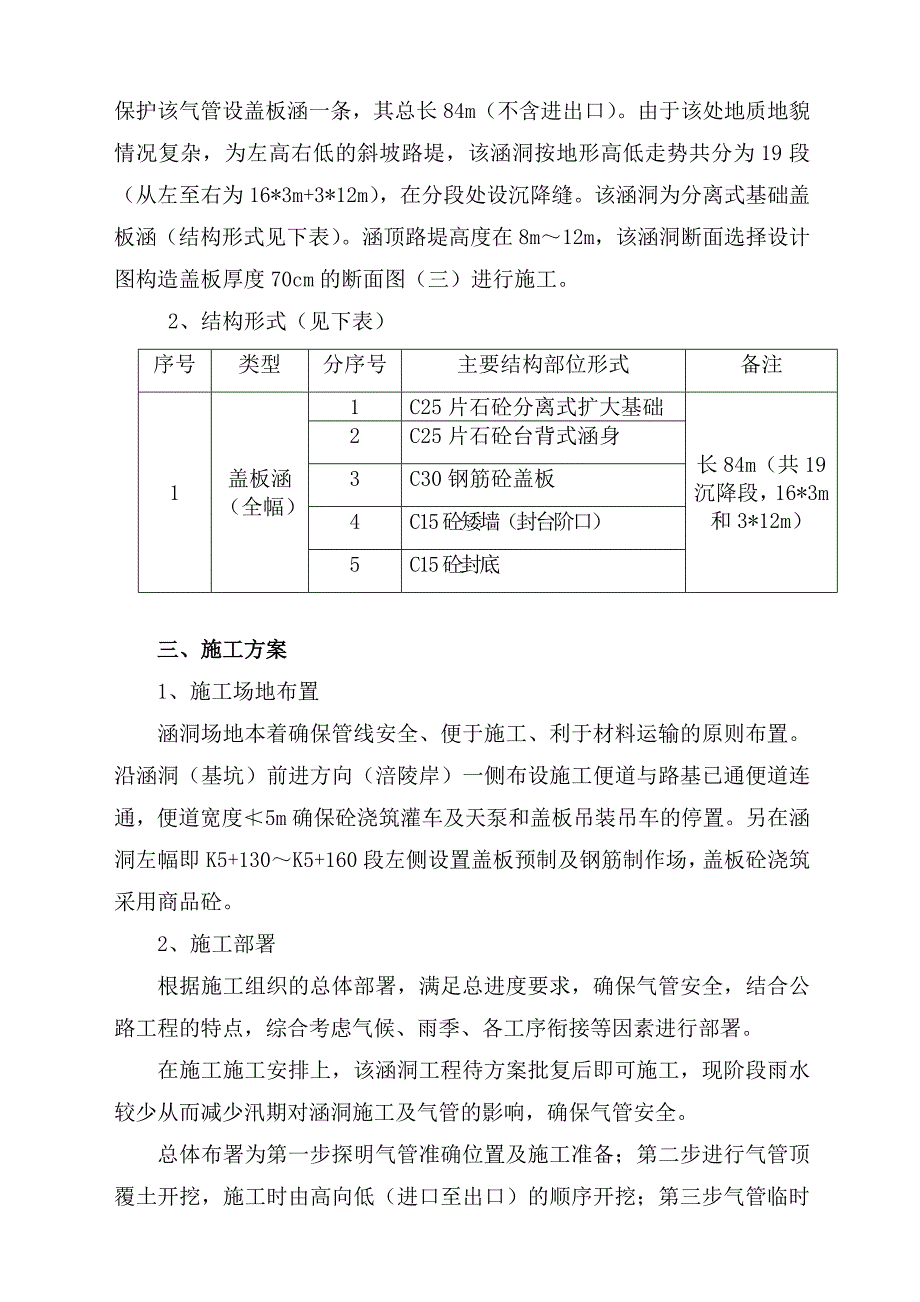

2、验收规范1.2.7钢筋焊接及验收规程1.2.8混凝土强度检验评定标准1.2.9钢筋焊接接头试验方法1.2.10钢筋连接通用技术规程1.2.11某某市建筑边坡支护技术规范（DB50/5015-2001）1.2.12建筑现场临时用电安全技术规范（JGJ46-88）1.2.13建筑施工安全检查标准 (JGJ59-99) 1.2.14建筑机械使用安全技术规范(JGJ33-86)1.2.15渝建发2008169号某某市建设委员会关于印发某某市房屋建筑和市政基础设施工程现场文明施工标准的通知。二、工程概况及特点：1、工程概况K5+121.2处有一处横穿路堤的60天然气管线（某某东送管道），为保护该气管设盖
3、板涵一条，其总长84m（不含进出口）。由于该处地质地貌情况复杂，为左高右低的斜坡路堤，该涵洞按地形高低走势共分为19段（从左至右为16*3m+3*12m），在分段处设沉降缝。该涵洞为分离式基础盖板涵（结构形式见下表）。涵顶路堤高度在8m12m，该涵洞断面选择设计图构造盖板厚度70cm的断面图（三）进行施工。2、结构形式（见下表）序号类型分序号主要结构部位形式备注1盖板涵（全幅）1C25片石砼分离式扩大基础长84m（共19沉降段，16*3m和3*12m）2C25片石砼台背式涵身3C30钢筋砼盖板4C15砼矮墙（封台阶口）5C15砼封底三、施工方案1、施工场地布置涵洞场地本着确保管线安全、便于施工
4、、利于材料运输的原则布置。沿涵洞（基坑）前进方向（涪陵岸）一侧布设施工便道与路基已通便道连通，便道宽度5m确保砼浇筑灌车及天泵和盖板吊装吊车的停置。另在涵洞左幅即K5+130K5+160段左侧设置盖板预制及钢筋制作场，盖板砼浇筑采用商品砼。2、施工部署根据施工组织的总体部署，满足总进度要求，确保气管安全，结合公路工程的特点，综合考虑气候、雨季、各工序衔接等因素进行部署。在施工施工安排上，该涵洞工程待方案批复后即可施工，现阶段雨水较少从而减少汛期对涵洞施工及气管的影响，确保气管安全。总体布署为第一步探明气管准确位置及施工准备；第二步进行气管顶覆土开挖，施工时由高向低（进口至出口）的顺序开挖；第三
5、步气管临时保护；第四步开挖涵洞分离式基础基坑，施工时按沉降段分段开挖；第五步施工各段涵基础及台身，同时在预制场完成盖板预制，施工涵基及台身时由低向高（出口至进口）的顺序跳段完成；第六步进行涵底空隙回填、沉降缝填赛等施工，待涵内细粒土回填完成后进行盖板安装；最后施工各段台阶错口处矮墙及台背回填。3、施工顺序及工艺流程3.1总体施工顺序： 测量放线管线挖探孔管道半露保护涵洞分离式基础坑槽开挖基底凿平承载力检测（不合格地基处理）基础施工台身施工盖板预制涵底空隙回填安装盖板沉降缝填赛砼封水层及排水沟施工涵背回填。3.2盖板涵施工工艺流程图如下： 测量放线 盖 板 预 制基坑开挖报监理、业主自检合格基底
6、检测（处理）C25片石砼基础与台身不合格 洞身回填合格砼盖板安装沉降缝处理砼封水层及排水沟台背回填4、主要施工方法及技术措施4.1施工准备4.1.1人员准备4.1.1.1为确保气管的安全，我司将配备善于打硬仗，经验丰富的施工管理人员及技术工人（祥见人员配备表）。拟投入的施工人员表 项目部管理人员序号姓名职务数量（名）备 注1张光大技术负责人12刘维忠现场负责人13刘定鼎施工员14何春林施工员15陈虹霖测量员16谭署东安全员17刘 勇质检员18牟刘航资料员19陈益明材料员1技术工人序号工种名称数量（名）备 注1土石方挖填工人102模板工人103钢筋工人54砼工人5勤杂工人54.1.1.2施工前组
7、织操作人员学习操作规程和质量标准，组织施工人员熟悉图纸，了解水文地质情况，制定切实可行的施工方案及质量、安全保证措施。4.1.2材料准备由于道路工程工期特别紧，方案审批的过程作为该涵洞施工的准备期。在准备期内根据设图及现场实际情况编制好材料采购计划，并完成各项材料的采保。对钢筋及砼将严格按照设计及规范规定进行准备。钢筋采购合格厂家的钢筋进场并抽样送检，同时选择具有相应资质的商砼公司并签订采购合同，作好钢筋砼的制安浇筑准备。4.1.3机械设备准备拟投入的主要施工设备表序号设备名称型号规格数量（台）国别产地制造年份生产能力用于施工部位备注1装载机L501柳工2010年斗容2.5m3土石方挖填转运2
8、挖掘机PC2401小松2010年斗容1.2m3挖临排水沟及平场地修便道3自卸车东风1湖北十堰2010年5T土石方外运4卷扬机JM-0.51某某华光机械厂2003年钢筋5钢筋切断机GT-401某某机械厂2002年钢筋6钢筋弯曲机GW-40B1四川丹棱机械厂2001年钢筋7电焊机BX-3301上海浦东电焊厂2001年钢筋8发电机组GF-5001某某电机厂2003年50kw砼浇筑及钢筋下料制作9全站仪NTS-312B1南方2011年测量10高精度水准仪SG-31苏州光学仪器厂2011年测量11蛙式打夯机ZIC2-272湖南机械厂2007年台背回填12插入式振动器HZX502无锡2003年砼浇筑13污
9、水泵35kw1成都2002年抽基坑积水14汽车起重机QY201徐工2007年20T吊装盖板4.1.4技术准备在准备期内熟悉吃透图纸，计算好模板、钢筋的下料尺寸，基坑的开挖尺寸，边坡放坡坡度等。根据设计坐标及高程进行测量放样，确定管线的基本线路。为确保基槽开挖时管线的安全，根据测量放样的管线位置采用人工沿管线每隔10m挖探孔，准确找出管线平面位置及管顶高程，为全面开挖作好准备。通过测量放样及探孔若发现气管和路线交叉角度的平面位置及高程与设计图纸不一致，或涵洞进出口及涵长不能满足道路路堤填筑及征地红线等要求时，及时与气管单位及设计单位协商，按实际情况将涵洞的斜交角度或平面位置适当调整，以保证气管位
10、于涵洞的中心位置及满足路堤的填筑要求。4.1.5场地准备按施工场地布置方案，修筑好便道及盖板预制和钢筋加工制作场。在基坑开挖的四周做好施工现场临时排水沟，防止四周地表水或雨水进入开挖后的基坑内。另外在涵洞右幅附近较低的位置开挖一处集水坑，用于降低地下水位，同时该水坑的集水可用于涵洞砼的湿水养护。4.2基坑的开挖根据设计图的放样及探孔，准确的计算并放样定出开挖边线。施工开挖前通知监理及天燃气管道及业主代表等相关人员到场后进行施工。施工时分两次开挖，第一次先将设计要求的气管一半以上的整个涵洞范围内的覆土全部开挖，其开挖断面宽度为整个涵洞宽度加两侧工作面及放坡宽度。第二次将开挖涵洞两侧分离式基础的基
11、坑，开挖时绝不破坏气管底范围内的原状基土，对设计要求严禁扰动的范围将留置保护，若土质较差，将采用木方及木板进行支挡防止其跨塌，避免气管基底悬空出现安全引患。基坑开挖将满足施工与安全的要求，由于输气管的重要性和特殊性，施工时不采用爆破及机械开挖，全部采用人工开挖，并根据土质情况及设计要求放坡或挡土板支撑。如遇基坑有渗水，可先在附近较低的地方挖集水坑，水泵抽水降低地下水位，减小渗水对地基的浸沟。坑内无水检查基底标高、尺寸、基底土质及密度情况。基坑开挖到设计标高后，检测地基承载力，当承载力达不到设计要求或遇不稳定土质及腐蚀性土质时，请示监理、设计、业主采取实际可行的办法对地基进行处理。气管开挖裸露后
12、，我部将严密合理的组织施工，尽可能的提高进度，缩短工期，减少气管外露时间，同时采用覆盖塑料胶纸加以保护。为确保气管裸露施工时段中的安全，将采用钢管扣件及竹跳板（用8号铁丝将跳板与钢管绑扎）搭设宽1.0m*高1.0m的保护包栏。4.3涵洞基础、台身、盖板的施工方法及技术措施该涵洞的基础及台身侧墙为现浇C25片石砼，盖板为C30钢筋砼预制板。4.3.1沉降段缝按设计图结合现场实际情况在适当部位设置。4.3.2模板安装模板采用木或钢模板。严格按设计尺寸放出模板边线，并严格按设计要求进行拼装支固，其结构及部位尺寸符合设计要求，偏差符合质量标准及规范要求。安装模板时用方木或脚手架支撑稳固牢靠，用拉杆（1
13、0钢筋）对拉加固模板。现浇混凝土模板安装时，模板与模板接缝间夹以止浆条防止漏浆，以保证混凝土内实外美。模板及模板支撑具有足够的刚度，强度和稳定性，施工前检查合格后方进入砼浇筑。浇筑砼土前，模板必须清理干净，并均匀涂刷脱模剂，模板内的积水和杂物将清理干净后，请监理工程师验收合格后方进入砼浇筑。4.3.3砼浇筑混凝土采用商品砼，砼罐车运输至现场后由人工配合浇筑天泵的软管入模，在整个混凝土浇筑过程中，严格控制混凝土的捣固质量，采用插入式振捣器捣固，做到混凝土不在下沉，表面泛浆无气泡冒出为止，振捣均匀，不出现过振和漏振现象，以确保混凝土密实。砼拆模后表面做到清洁平整，无蜂窝、麻面、空洞、破角或其它缺陷，且无外部涂刷的痕迹；外形轮廓清晰，线条顺直，无翘曲、扭曲现象。 砼在浇捣完毕后12h之内进行覆盖和浇水养护，普通砼养护时间不少于7天。试验人员在监理人员监督下现场取样，以检验混凝土质量。砼试块制作组数，满足每100m3或一个部位不少于2组。试块制作完成后送入标养房进行标准养护，另加一组留在现场与结构同条件养护，作为承重模板拆除时的强度依据。4.3.4盖板的预制及
