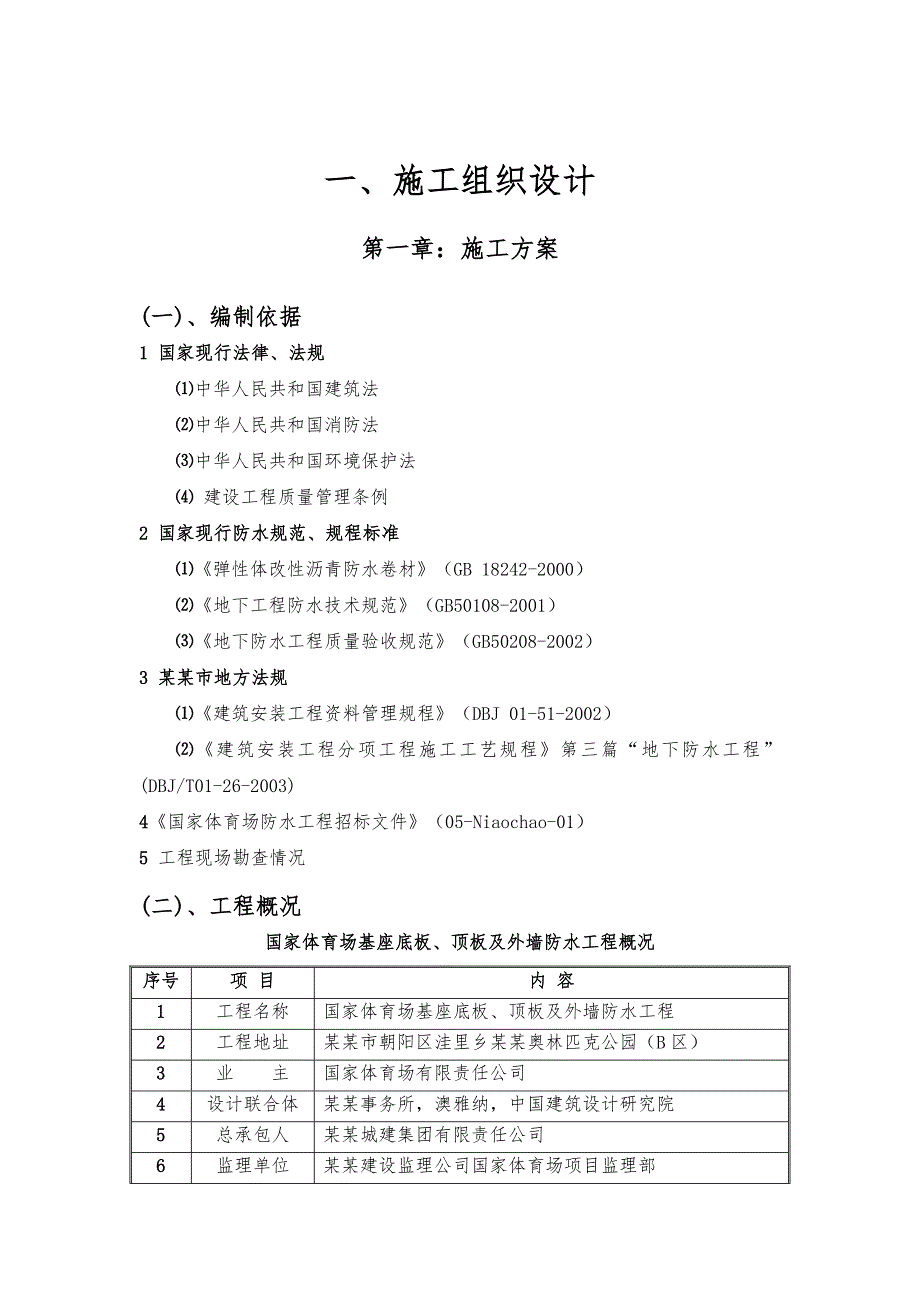

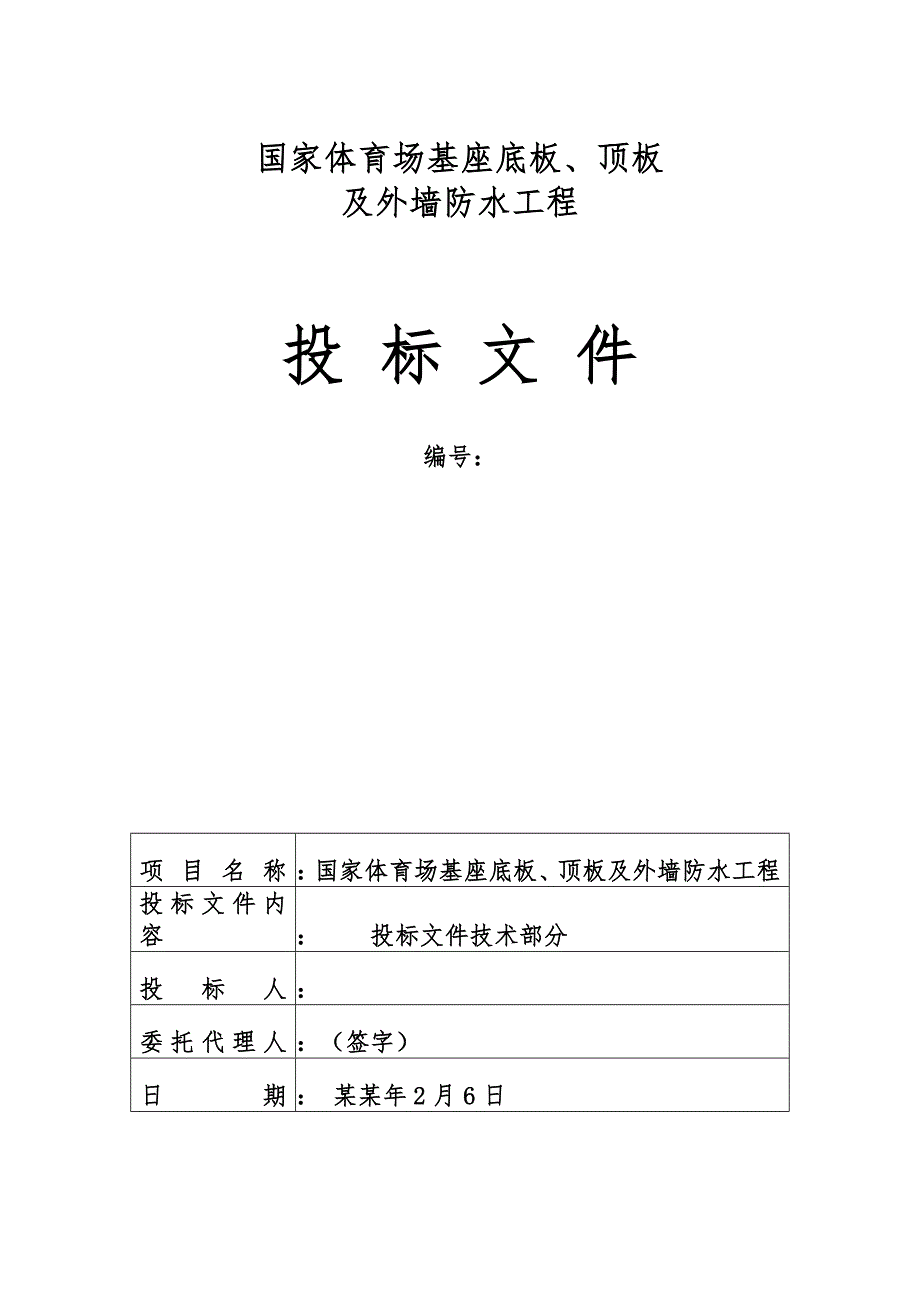

1、国家体育场基座底板、顶板及外墙防水工程投 标 文 件编号：项目名称：国家体育场基座底板、顶板及外墙防水工程投标文件内容： 投标文件技术部分投标人： 委托代理人：（签字）日期： 某某年2月6日一、施工组织设计第一章：施工方案(一)、编制依据1 国家现行法律、法规中华人民共和国建筑法中华人民共和国消防法中华人民共和国环境保护法 建设工程质量管理条例2 国家现行防水规范、规程标准弹性体改性沥青防水卷材（GB 18242-2000）地下工程防水技术规范（GB50108-2001）地下防水工程质量验收规范（GB50208-2002）3 某某市地方法规建筑安装工程资料管理规程（DBJ 01-51-2002

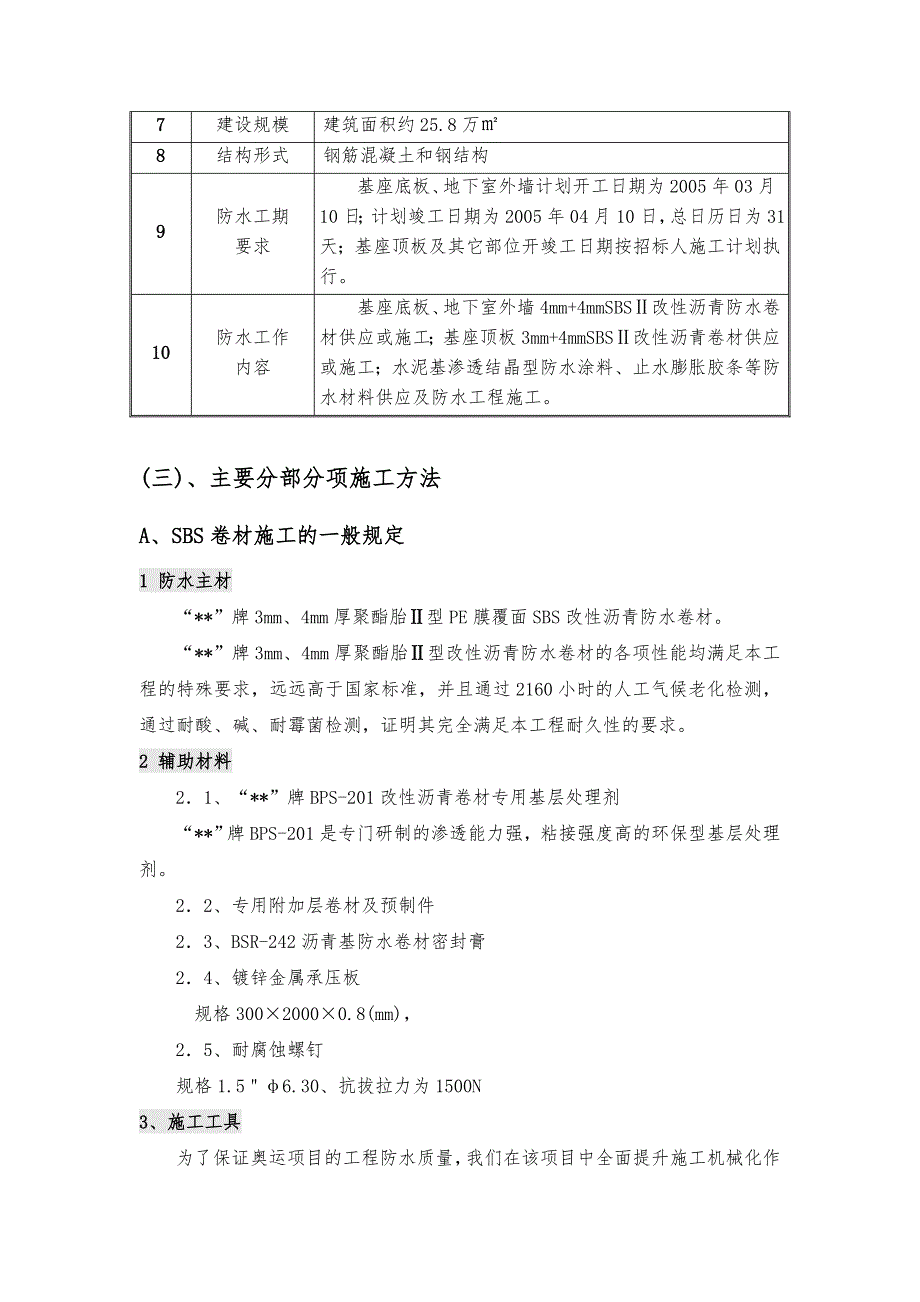

2、）建筑安装工程分项工程施工工艺规程第三篇“地下防水工程”(DBJ/T01-26-2003)4国家体育场防水工程招标文件（05-Niaochao-01）5 工程现场勘查情况(二)、工程概况国家体育场基座底板、顶板及外墙防水工程概况序号项 目内 容1工程名称国家体育场基座底板、顶板及外墙防水工程2工程地址某某市朝阳区洼里乡某某奥林匹克公园（B区）3业 主国家体育场有限责任公司4设计联合体某某事务所，澳雅纳，中国建筑设计研究院5总承包人某某城建集团有限责任公司6监理单位某某建设监理公司国家体育场项目监理部7建设规模建筑面积约25.8万8结构形式钢筋混凝土和钢结构9防水工期要求基座底板、地下室外墙计划
3、开工日期为2005年03月10日；计划竣工日期为2005年04月10日，总日历日为31天；基座顶板及其它部位开竣工日期按招标人施工计划执行。10防水工作内容基座底板、地下室外墙4mm+4mmSBS改性沥青防水卷材供应或施工；基座顶板3mm+4mmSBS改性沥青卷材供应或施工；水泥基渗透结晶型防水涂料、止水膨胀胶条等防水材料供应及防水工程施工。(三)、主要分部分项施工方法A、SBS卷材施工的一般规定1 防水主材“*”牌3mm、4mm厚聚酯胎型PE膜覆面SBS改性沥青防水卷材。“*”牌3mm、4mm厚聚酯胎型改性沥青防水卷材的各项性能均满足本工程的特殊要求，远远高于国家标准，并且通过2160小时的
4、人工气候老化检测，通过耐酸、碱、耐霉菌检测，证明其完全满足本工程耐久性的要求。2 辅助材料21、“*”牌BPS-201改性沥青卷材专用基层处理剂“*”牌BPS-201是专门研制的渗透能力强，粘接强度高的环保型基层处理剂。22、专用附加层卷材及预制件23、BSR-242沥青基防水卷材密封膏24、镀锌金属承压板规格30020000.8(mm)，25、耐腐蚀螺钉规格1.56.30、抗拔拉力为1500N3、施工工具为了保证奥运项目的工程防水质量，我们在该项目中全面提升施工机械化作业水平，启用一批先进施工设备改性沥青卷材专用铺贴设备3.1、热熔搭接封边机，见图专用于底板第一道SBS卷材的热熔封边搭接，确
5、保搭接带实现100%热熔融合3.2、燃气火焰卷材铺贴机，见图2专用于第二道卷材与第一道卷材的平面热熔粘合、或SBS卷材与混凝土结构基层的热熔粘结。3.3、燃油火焰加热器，见图3专用于SBS卷材在立面部位、平面细部的热熔粘结。 图1热熔搭接封边机 图2燃气火焰卷材铺贴机 图3燃油火焰加热器B、基座底板部位SBS卷材施工方法基座底板部位防水层采用“*”牌4mm+4mm厚聚酯胎型PE膜覆面SBS改性沥青防水卷材，热熔法施工。1 施工方法1.1、底板部位铺贴于砼垫层上的第一层SBS卷材采用空铺法施工，仅在需要固定定位的周边、几何形状在三维空间变化部位、附加层、以及承台与基坑等部位，卷材与基层之间采用热
6、熔满粘。1.2、第二层SBS卷材与第一层卷材之间采用热熔满粘粘结施工。1.3、卷材的搭接拼接均采用热熔满粘，卷材长边搭接宽度为100mm，短边搭接宽度为100mm。搭接缝的热熔施工均采用专用热熔焊接机或专用火燃加热器。1.4、阴阳角、转角处及细部节点部位加设*专用卷材（与主材同材质）附加层及预制件。2 施工工艺（1）工艺流程：基层处理阴阳角、细部节点等部位涂刷基层处理剂细部节点附加增强处理节点附加层验收弹线空铺第一层SBS卷材热熔焊接搭接缝检查验收第一层SBS卷材弹线铺贴第二层SBS卷材第二层SBS卷材热熔满粘热熔焊接搭接缝防水层验收成品保护。（2）卷材的铺贴及搭接卷材长边搭接宽度为100mm
7、，短边搭接宽度为100mm，搭接缝采用热熔施工。上下层卷材不得相互垂直铺贴，且上下两层卷材的接缝应错开，长边错开1/31/2幅宽卷材，卷材短边错开至少1.5m，如下图所示：（3）操作要点及技术要求 基层处理：在阴阳角、后浇带、集水坑等节点细部将基层清扫干净。涂刷基层处理剂部分的基层要求干燥。 涂刷基层处理剂：在阴阳角、后浇带、集水坑等节点细部选用长柄滚刷将*BPS-201基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行附加卷材的热熔施工。注：大面卷材采用空铺法施工，只在需要的部分涂刷基层处理剂。 一般细部附加处理：
8、用专用附加层卷材及标准预制件在两面转角、三面阴阳角等部位进行附加增强处理，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面用火焰加热器烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道基层处理剂的基层上，附加层要求无空鼓，并压实铺牢。 弹线空铺施工第一层SBS卷材：在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长边100mm、短边为100mm），将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。 接缝处理。用热熔搭接封边机充分烘烤搭接边上层卷材底面和下层卷材上表面沥青涂盖层，必须保证搭接
9、处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，形成宽度约5-8mm的匀质沥青条，达到封闭接缝口的目的。 检查验收第一层SBS卷材：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现熔焊不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，检查合格后方可进入下一道工序施工。 第一层卷材验收合格后，弹线铺贴第二层卷材，操作方法同第一层卷材。但必须注意上下层卷材不得相互垂直铺贴且上下两层卷材的接缝应错开，长边错开1/31/2幅宽卷材，短边错开至少1.5m。 第二层卷材热熔满粘：将起始端卷材粘牢后，将卷材装入燃气火焰卷材铺贴机内，让加热装置对着待铺的整卷卷材，保持匀速行进(不得将火焰停留在一
10、处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，应加热均匀，不得过分加热或烧穿卷材。至卷材底面胶层呈黑色光泽并拌有微泡（不得出现大量气泡），及时推滚卷材进行粘铺，后随一人施行铁压辊辊压排气压实工序。搭接缝的施工与第一层卷材的搭接缝相同。 分工序自检合格后报请总包、监理及建设方按照国标地下防水工程质量验收规范（GB 50208-2002）验收，验收合格后方可进入下一道工序施工。3、细部做法大样详图：（1）、基础底板周边做法：鉴于模板墙的二期剔凿能够损伤防水层，我们在该工程中采用装配式软性保护二期衔接预留卷材的做法，软性保护更能体现出保护作用，且保护件能够回收重复利用，充分体
11、现绿色奥运的建设宗旨，如下图所示：上述节点做法中，2mm厚SBS附加盖条可有效防止细石混凝土浇筑过程中水泥浆灌入泡沫棒边角形成尖锐穿刺物，有效保证角部的设计功能。上述节点做法中，密封膏条为改性沥青密封膏，可有效保证保护砂浆抹面在此部位保持要求的细部形状，保证卷材的二期翻转衔接中角部免受破损。（2）、基础周边预留拐角做法：由于基础底板与侧墙部分需要分为两期施工，侧墙外拐角部位预留与二期衔接往往容易造成后期难以完善过渡，我们在该工程中将大量采用预制组件的方式，完全实现卷材防水系统的所有节点连续衔接，如下图所示：（3）、基础底板永久缝隙防水做法只要结构设有永久缝隙，缝隙处就是防水薄弱环节，无论土建施
12、工中是否设置背贴式止水带，我们都将在永久缝隙处增设金属承压板，增设的金属承压板同时也是缝隙处防水层的最佳保护措施。见下图：C、侧墙部位SBS卷材施工方法*工程防水应用技术研究揭示：“*”BPS201基层处理剂直接涂布于混凝土结构基层上，能够弥合混凝土表面微细缝隙、孔隙，提高基层抗渗性能。“*”SBS改性沥青卷材直接热熔铺贴于经过BPS201处理过的混凝土基层刚柔结合的防水效果最佳、且对混凝土结构具有最佳的保护效果。因此建议SBS卷材系统在侧墙部分直接热熔铺设于混凝土结构层上。“*”4mm厚SBS卷材能够承受“不平整平均积”为1.2mm的不平整基层，见下图表面不平整平均积的计算原理：表面不平整平
13、均积的测定方法标准沥青涂刮法实验仪器：实验天平一台，感量0.1g；不锈钢盒三个，容量100g；钢直尺一把，平刮刀。实验标准沥青：密度=1.00g/cm3，软化点90。实验方法：选择有代表性的基层测试点12个，做为一组实验样本；在每一试点上画出100100的实验面，用标准实验沥青刮涂填平，秤量刮涂沥青用量。 计算：不平整容积Pi=（A1A2）/100 A1刮涂前标准沥青+容器+刮刀的质量A2刮涂后标准沥青+容器+刮刀的质量 剔除最大和最小的式样，余下的按下式计算不平整平均容积不平整平均容积P=Pi/10 建筑工程中采用大型模板浇筑的混凝土结构均能满足上述要求；模板缝的局部跑浆可采用机械打磨处理；
14、局部未露筋蜂窝可采用“*”改性沥青密封膏修复。1、施工工序：侧墙部位防水层采用“*”牌4mm+4mm厚聚酯胎型PE膜覆面SBS改性沥青防水卷材，热熔法施工。1.1、首先清理干净要施工部位的建筑垃圾，仔细地拆除装配式保护模板，必要时用吸尘器吸除灰尘。1.2、采用“*”BSR-241嵌缝油膏圆滑过渡暴露的下部砂浆保护面。1.3、直接在结构侧墙上涂刷BPS-201基层处理剂，见下图：1.4、热熔满粘内层预留卷材，然后热熔满粘侧墙第一道SBS卷材1.5、热熔满粘外层预留卷材，然后热熔满粘侧墙第二道SBS卷材1.6、卷材的搭接拼接均采用热熔满粘，卷材长边搭接宽度为100mm，短边搭接宽度为100mm。搭接缝的热熔施工均采用专用火焰加热器。1.7、一幅卷材不能到达要求的防水设防高度时、或需要分期分段施工时，内层每一幅卷材的上部增设“*”改性沥青卷材专用辅助机械固定件三组，外层卷材依次向下错位300mm。1.8、阴阳角、转角处及细部节点部位加设*专用卷材附加层及预制件。2、细部做法大样详图（1）、永久缝隙承压做法：鉴于永久性缝隙（沉降缝、变形缝、抗震缝等）容易遭受压力水破坏，无论土建施工中是否有背贴式止水带，我们将在所有可视预留缝隙处的SBS防水层内侧增设金属承压板，如下图所示：必要时，采用*分区压条在永久缝隙两侧设立防水分区，如下图：（
