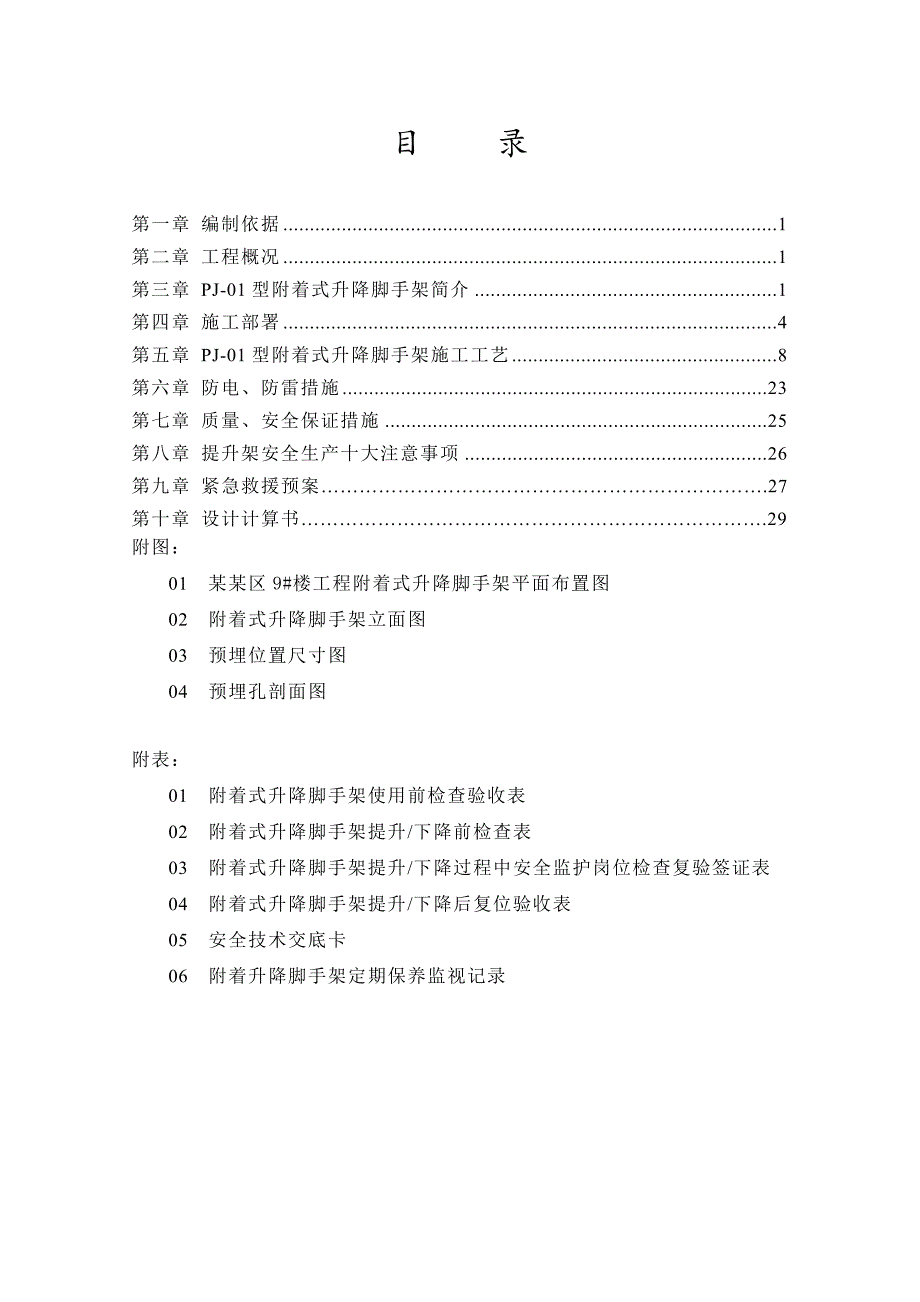

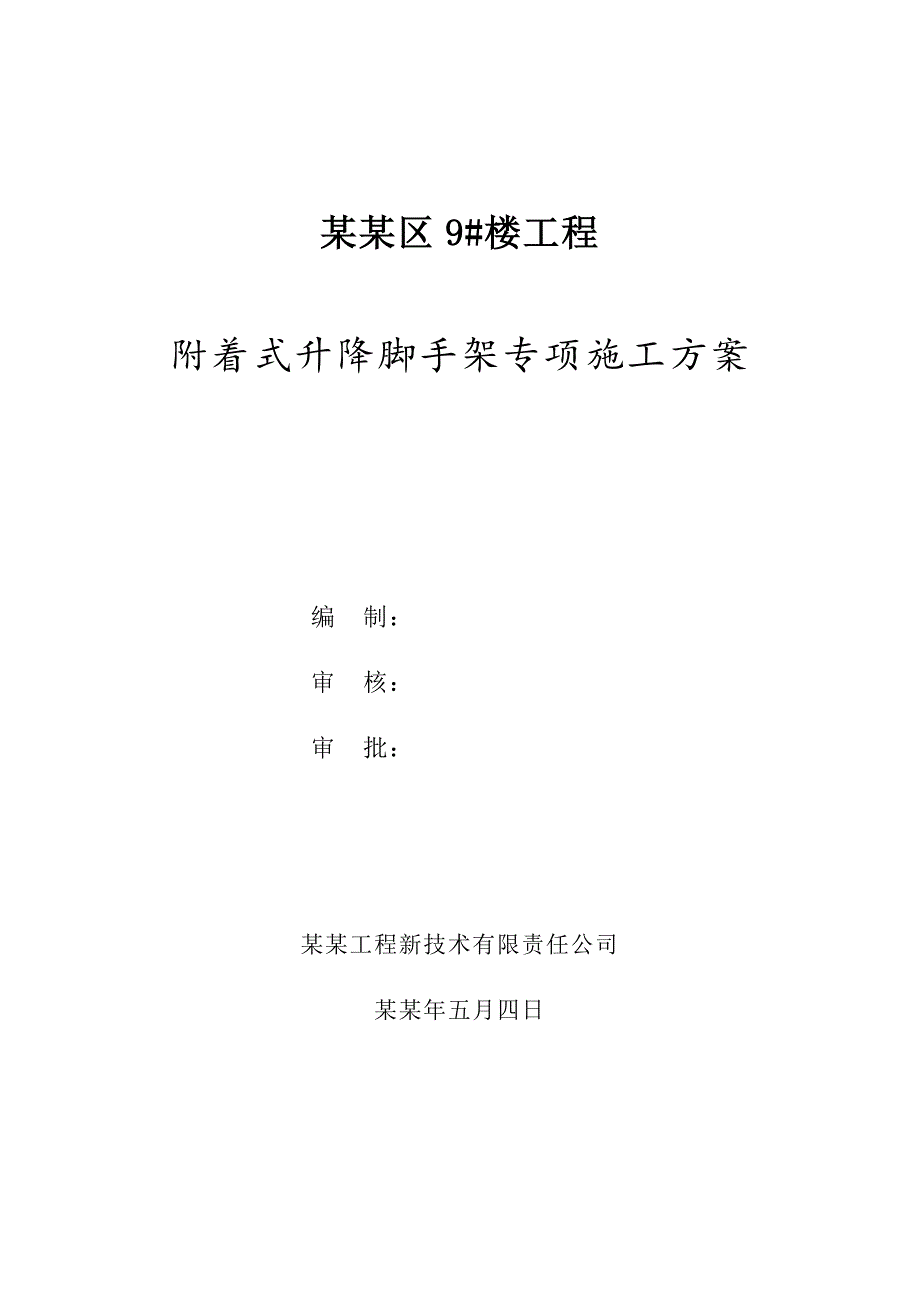

1、某某区9#楼工程附着式升降脚手架专项施工方案编 制：审 核：审 批：某某工程新技术有限责任公司某某年五月四日目 录第一章 编制依据1第二章 工程概况1第三章 PJ-01型附着式升降脚手架简介1第四章 施工部署4第五章 PJ-01型附着式升降脚手架施工工艺8第六章 防电、防雷措施23第七章 质量、安全保证措施25第八章 提升架安全生产十大注意事项26第九章 紧急救援预案.27第十章 设计计算书.29附图：01 某某区9#楼工程附着式升降脚手架平面布置图02 附着式升降脚手架立面图03 预埋位置尺寸图04 预埋孔剖面图 附表：01 附着式升降脚手架使用前检查验收表02 附着式升降脚手架提升/下降前

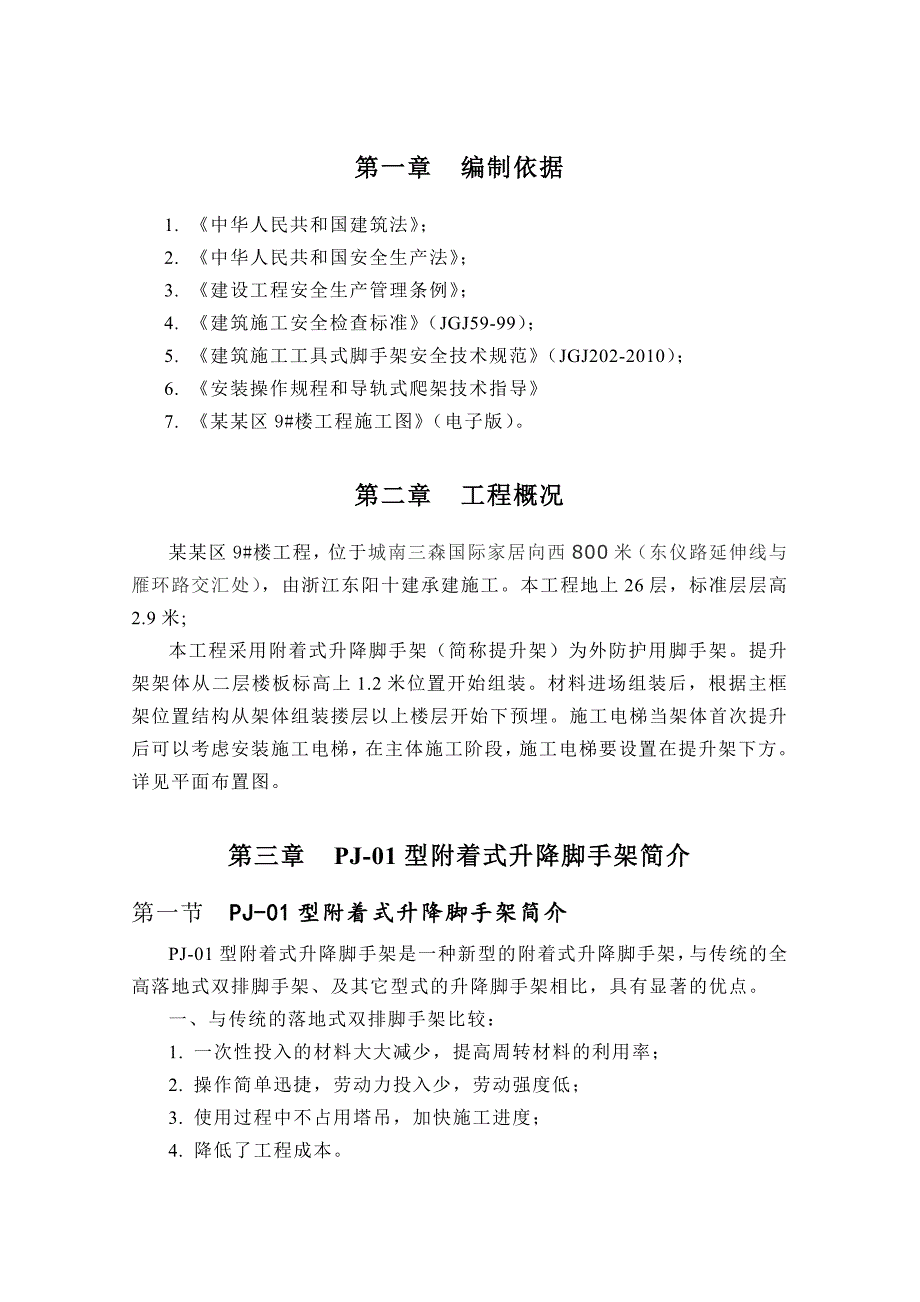

2、检查表03 附着式升降脚手架提升/下降过程中安全监护岗位检查复验签证表04 附着式升降脚手架提升/下降后复位验收表05 安全技术交底卡06 附着升降脚手架定期保养监视记录 第一章 编制依据1. 中华人民共和国建筑法；2. 中华人民共和国安全生产法；3. 建设工程安全生产管理条例；4. 建筑施工安全检查标准（JGJ59-99）；5. 建筑施工工具式脚手架安全技术规范（JGJ202-2010）；6. 安装操作规程和导轨式爬架技术指导7. 某某区9#楼工程施工图（电子版）。第二章 工程概况某某区9#楼工程，位于城南三森国际家居向西800米（东仪路延伸线与雁环路交汇处），由浙江东阳十建承建施工。本工程
3、地上26层，标准层层高2.9米; 本工程采用附着式升降脚手架（简称提升架）为外防护用脚手架。提升架架体从二层楼板标高上1.2米位置开始组装。材料进场组装后，根据主框架位置结构从架体组装搂层以上楼层开始下预埋。施工电梯当架体首次提升后可以考虑安装施工电梯，在主体施工阶段，施工电梯要设置在提升架下方。详见平面布置图。第三章 PJ-01型附着式升降脚手架简介第一节 PJ-01型附着式升降脚手架简介PJ-01型附着式升降脚手架是一种新型的附着式升降脚手架，与传统的全高落地式双排脚手架、及其它型式的升降脚手架相比，具有显著的优点。一、与传统的落地式双排脚手架比较：1. 一次性投入的材料大大减少，提高周转
4、材料的利用率； 2. 操作简单迅捷，劳动力投入少，劳动强度低；3. 使用过程中不占用塔吊，加快施工进度；4. 降低了工程成本。二、与其它型式的升降脚手架比较：1. 操作极为简便，误操作可能性小，容易管理。2. 在使用中，每一主框架处均有三个独立的附着点，其中任何一点失效，架子不会坠落或倾翻，升降过程中不少于两个独立的附着点。3. 升降指令遥控操作，可实现架体不上人升降，最大限度地保证了人员安全。4. 防坠装置与电动葫芦分开设置，安装灵活、直观、可靠。5. 承传力结构简捷、明晰、可靠。6.适应剪力墙、框架结构不同层高各种楼体外形的主体和装修施工。第二节 提升架架体构成PJ-01型附着式升降脚手架
5、系统由六部分构成：架体主结构、提升机构、防坠系统、架体、动力与电气控制系统、安全防护等。1. 架体主结构：由导轨主框架、水平支承桁架构成。主框架与水平桁架采用标准模数的构件在现场组装而成，便于运输与存放。2. 提升机构：由穿墙螺栓、附着支承钢梁、可调拉杆、钢丝绳等构成。3. 防坠系统：每个提升点均设有一套独立的防坠装置并与悬挂葫芦的吊点完全分开设置。4. 架体：使用建筑工程通用f48钢管搭设的外双排脚手架，架体内外排间距900mm，距墙间距一般为450mm。5. 动力与电气控制系统：由电动葫芦、智能遥控电控柜构成。本升降脚手架的升降采用电动葫芦升降，并配设专用智能遥控电气控制柜。该控制系统设有
6、漏电保护、错断相保护、失载保护、正、反转、单独升降、整体升降和接地保护等装置，且有指示灯指示。6. 架体防护：随架体搭设同步完成的安全防护措施，包括有底部密封板、翻板、立网、水平兜网、护身栏杆等构成。第三节 防坠装置简介1. 本装置是一种用于升降脚手架斜楔式防坠落装置。目前，施工用升降脚手架、升降机等设备，在使用或升降运行过程中，有的无防坠安全装置，有的安全装置容易失效或成本较大，一旦发生意外，很容易造成高空坠落而发生重大人员和设备事故。2. 斜楔式防坠装置，其大样如下图所示：3. 本装置安装方法为：防坠主体2与附着支承钢梁1用螺栓3固定在一起，防坠护板套在主框架导轨7的槽内，防坠轮组件6利用
7、杠杆5连接在防坠主体上，将防坠轮置入防坠装置的斜块与导轨形成的楔形槽内。信号线4采用1.5细钢丝绳与葫芦的不动链连接.4. 本装置的工作原理为：架体提升阶段，将防坠轮6置入楔形槽内，架体上升时，防坠轮始终是向上逆时针打开状态，当架体坠落时，架体方向向下，在摩擦力的作用下就会将防坠轮向下运动致使将架体导轨与防坠斜块相互挤死，从而起到刹车的作用。架体下降阶段，由于架体运动方向向下，为了防止防坠装置误刹，利用信号线4将防坠轮拉起，信号线的另一头固定在葫芦不动链条上，当葫芦链条出现断裂动力失效时，防坠轮6会迅速下行至楔形槽内，将导轨挤死，从而起到刹车作用。5. 本装置结构简单、巧妙、成本较低，便于操作
8、，直观，随时可以检查，维修也极为方便，安全可靠性好。第四节 架体工艺参数架体主要工艺参数如下表：序号项 目内 容1提升控制方式采用电动提升，遥控控制2架体总高架体总高14.4m3架体宽度900mm（内外排立杆中心距）4架体杆距立杆间距1.5m，步距1.8m5架体离墙间距一般为450mm，做架体内挑后为1050mm6剪刀撑剪刀撑间距为5.4m，与水平面角度约为607主框架高度9m8附着支承钢梁数量使用过程中每榀主框架上保证不少于3个，提升过程中不少于2个9电动葫芦7.5t5m，吊钩速度为14cm/min，功率为500W。10与结构连接附着支承钢梁一根T366470特制螺杆，两端各一垫一特制螺母吊
9、挂件一根可调拉杆与15钢丝绳双股布置第四章 施工部署第一节 安全管理目标附着式升降脚手架的主要功能是为建筑工程主体及装修施工提供结构外安全防护，施工安全是第一位的。使用本系统的安全目标为：1. 绝对杜绝架体坠落、倾覆事故。2. 不发生因架体安全防护不到位而引发的重伤事故。3. 轻伤事故频率不超过1.5。第二节 项目管理组织机构为了保证提升架的使用安全，切实保证施工要求和进度要求，树立公司形象，我公司将在本项目配置施工经验丰富的现场技术指导人员。现场技术服务组织管理机构框图如下：某某公司现场技术服务人员主体施工项目部主管工长、安全员作业班组现场技术指导第三节 职责划分1. 主体施工项目部工作1)
10、 提供准确的提升架设计所需的有关图纸、资料。2) 负责审定专项施工方案并按审定后的专项施工方案施工。3) 在设备供应商技术人员指导并认可的前提下，自行组织操作人员完成提升架安装搭设、预留孔预留、升降、拆除，包括架体电气控制系统的安装和拆除。4) 按既定提升架专项施工方案和安全技术操作规程进行提升架升降施工，接受设备供应商技术指导人员的技术及安全施工指导。5) 对于设备供应商技术人员日常检查指出的安全问题和隐患，立即组织人员进行整改，保证架体的安全使用。6) 负责提升架日常保养，需润滑的物件应经常上油，以防损坏和锈蚀。2. 设备供应商工作1) 提升架设计合理，架体及配件牢固可靠，外观整洁，服务周
11、到，负责现场技术指导。2) 对提供物品的加工质量负责。3) 对提升架按现行标准进行专项施工方案设计，并报主体施工方审批，进行技术指导和服务。4) 负责对主体施工方提升架操作人员进行安装、升降等技术培训和安全操作指导。负责指导处理提升架所发生的异常问题。5) 对日常检查出的安全问题和隐患，督促总承包方立即整改。6) 协助主体施工方在提升架使用过程中的提升架安全管理工作。第四节 提升架布置1. 平面布置原则架体布置时需考虑以下几点：(1) 架体任意两点间布置距离满足以下要求：u 直线布置的架体支承跨度不应大于7m；折线或曲线布置的架体支承跨度不应大于5.4m（指两榀相邻主框架沿架体外排水平投影距离
12、）； u 架体分组端部水平悬挑长度不得大于1/2水平支承跨度和2m，架体全高与支承跨度的乘积不应大于110m2；(2) 架体外皮宜尽量布置成大平面，避免出现多处拐角，以方便剪刀撑搭设，增强架体整体性。(3) 主框架布点应尽量避开飘窗板、空调板、框架柱等部位，如架体需下降用于装修施工，还必须避开烟风道位置。(4) 按照总承包方塔吊布设位置及塔吊附臂水平及垂直位置，若附臂安装时穿过架体内部，则主框架布点需错开附臂位置。(5) 如装修使用本架体，则需考虑施工电梯位置的留设，电梯位置处架体在装修阶段拆除后，两侧端部悬挑需满足要求。2. 平面布置本工程共布置5组48榀主框架。3. 架体分组为配合建筑的流
13、水施工，提升架按流水段分布将架体进行合理分组，保证分组与流水段对应，以不出现“同组不同流水段”的情况为原则，分组缝与流水段分段相适应，分组缝可适当由先施工流水段向后施工段跨过流水分段处，以利于施工防护。同时架体分组时兼顾工作量均衡，即分组后各组间架体榀数基本均等，避免出现榀数过多和过少现象。本工程架体共划分为五组，分组具体位置见平面布置图。架体分组处，分组缝两侧立杆间净距以400mm为宜，间距不宜过大和过小，大横杆在分组处搭设时全部齐头断开，外侧剪刀撑亦在此处断开，为使搭设的架体美观，在分组缝两侧的剪刀撑可搭设在一条直线上，观感上形成整体。分组缝一侧的外密目网可延伸到另一侧，提升前解开，提升到
14、位后，恢复绑好，并在分组缝处用一米短管将分组缝两侧的立杆连接起来，增强整体性。在铺设操作面的各步上，分组缝处设组间翻板，提升前将翻板翻起，升降到位后将翻板恢复。4. 立面布置(1) 主框架按步距1.8m设计，其总高为5步（9m高），搭设完成后的架体覆盖4.5层，外排搭设8步架，内排搭设7步架，为满足防护要求，外加0.9m单排防护栏杆，架体全高14.4m，架体宽度均为0.90m（内外排立杆中心距）。(2) 剪刀撑与每根立杆均必须用扣件扣牢，相邻剪刀撑间距为三根立杆间距，即5.4m，剪刀撑与水平夹度应在4560之间。外排剪刀撑搭设至顶。(3) 架体最上面附着支承钢梁以上悬臂高度约为4m，需在悬臂部分设置拉结点，以减小架体的悬臂高度。加固采取钢管拉结，每榀间设置一个拉结点。顶板浇筑时，在顶板上预留f12预埋环（或钢管）。预埋环距结构外皮1.2m左右，间距不大于6m，架体提升后，用3m钢管将架体与结构预埋环进行拉结，详见立面示意图。第五节 提升架作业计划及资源投入1. 提升架组装进度计划提升架体要获得很好的使用性和安全性，必须保证架体与结构间的连接达到合理适用，一般在标准层以下建筑结构与标准层相比有一定变化，因此架体从标准层开始组装，组装时架体即可作为外防护架使用。按主
