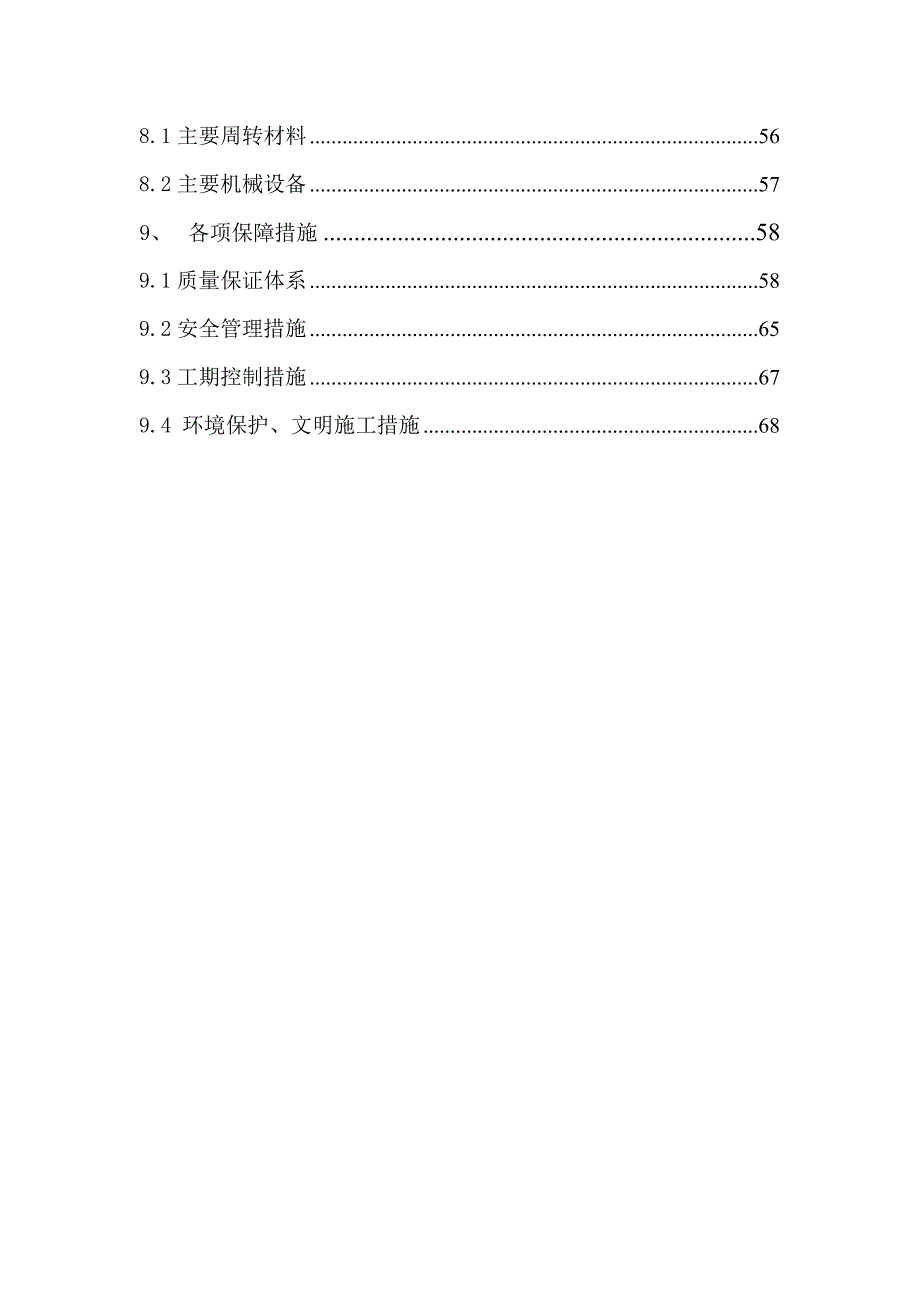

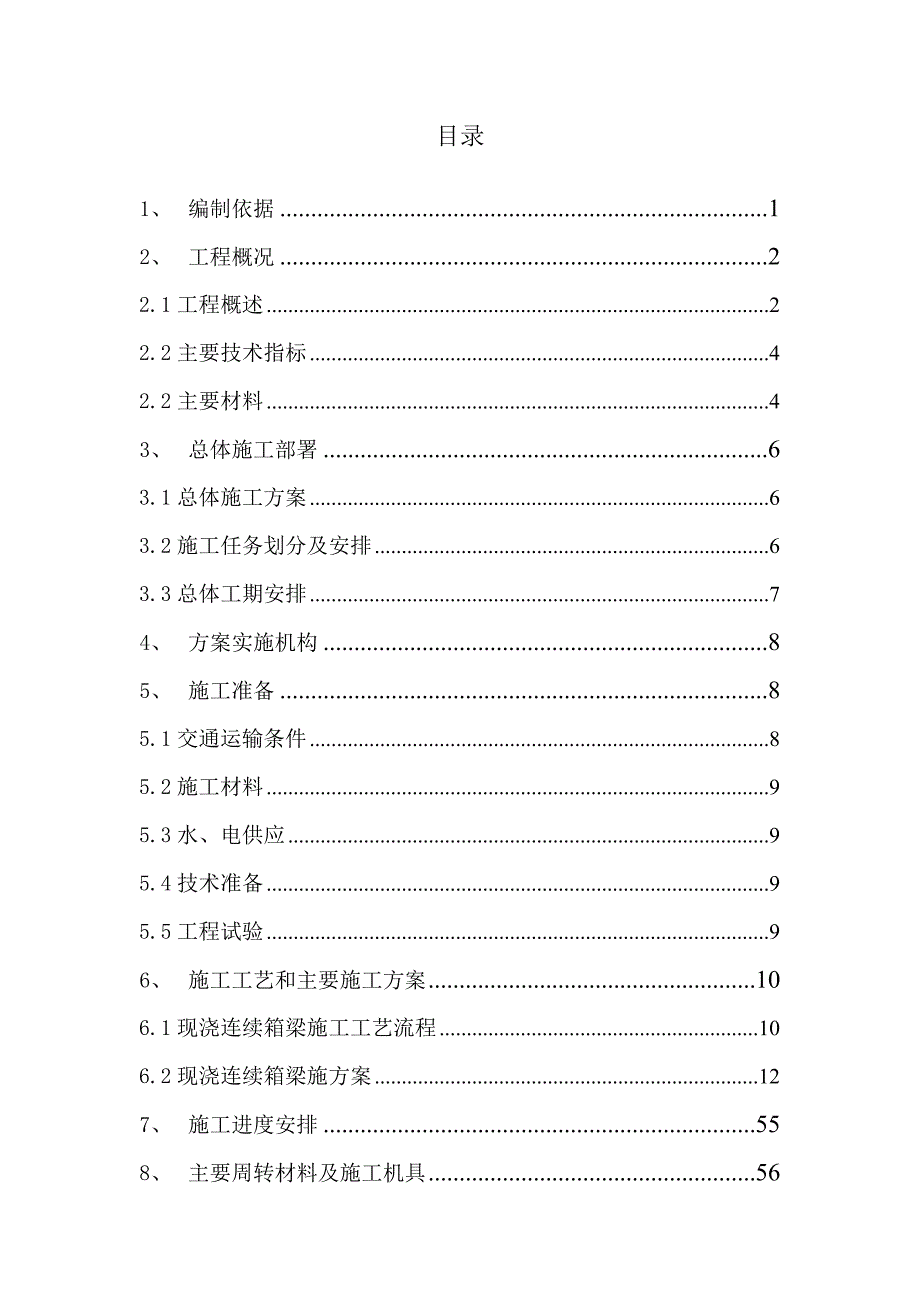

1、目录1、编制依据12、工程概况22.1工程概述22.2主要技术指标42.2主要材料43、总体施工部署63.1总体施工方案63.2施工任务划分及安排63.3总体工期安排74、方案实施机构85、施工准备85.1交通运输条件85.2施工材料95.3水、电供应95.4技术准备95.5工程试验96、施工工艺和主要施工方案106.1现浇连续箱梁施工工艺流程106.2现浇连续箱梁施方案127、施工进度安排558、主要周转材料及施工机具568.1主要周转材料568.2主要机械设备579、各项保障措施589.1质量保证体系589.2安全管理措施659.3工期控制措施679.4 环境保护、文明施工措施681、 编

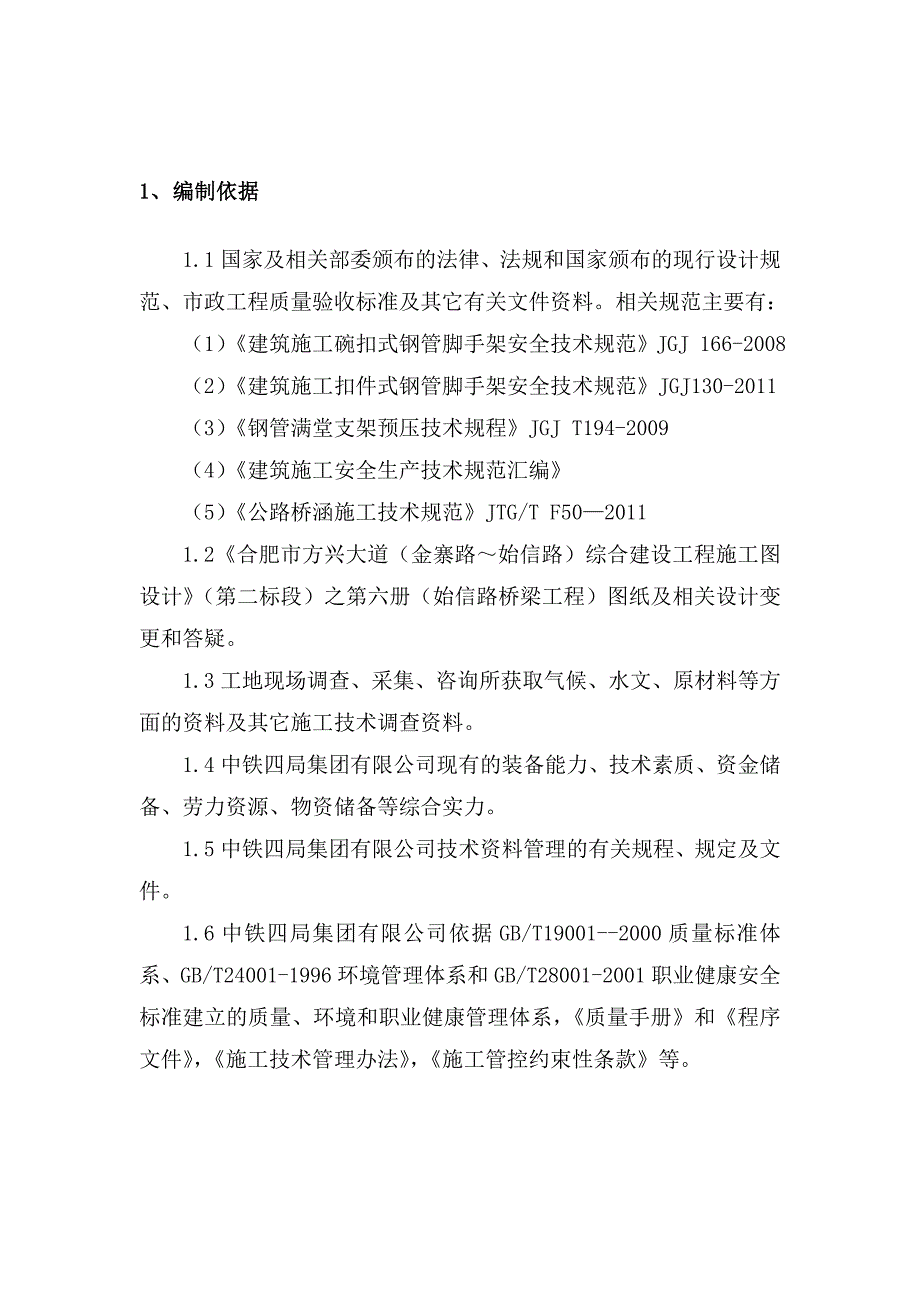

2、制依据1.1国家及相关部委颁布的法律、法规和国家颁布的现行设计规范、市政工程质量验收标准及其它有关文件资料。相关规范主要有：（1）建筑施工碗扣式钢管脚手架安全技术规范JGJ 166-2008（2）建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011（3）钢管满堂支架预压技术规程JGJ T194-2009（4）建筑施工安全生产技术规范汇编（5）公路桥涵施工技术规范JTG/T F5020111.2合肥市方兴大道（金寨路始信路）综合建设工程施工图设计（第二标段）之第六册（始信路桥梁工程）图纸及相关设计变更和答疑。1.3工地现场调查、采集、咨询所获取气候、水文、原材料等方面的资料及其它施工技术调
3、查资料。1.4中铁四局集团有限公司现有的装备能力、技术素质、资金储备、劳力资源、物资储备等综合实力。1.5中铁四局集团有限公司技术资料管理的有关规程、规定及文件。 1.6中铁四局集团有限公司依据GB/T19001-2000质量标准体系、GB/T24001-1996环境管理体系和GB/T28001-2001职业健康安全标准建立的质量、环境和职业健康管理体系，质量手册和程序文件，施工技术管理办法，施工管控约束性条款等。2、 工程概况2.1工程概述中心里程K6+959.62，桥梁全长425m，共分三联，第一联5*30m、第二联35+55+35m、第三联530m。本桥左右幅分离，单幅桥宽13m，左右幅
4、桥间距3m。桥面均为机动车道，双向6车道，设2%横坡。主桥平面位于半径3000m的圆曲线上，纵断面桥面高点位于主桥桥跨中心线，两侧纵坡分部为3.984%、3.974%，竖曲线半径3500m。2.1.1下部结构桥墩采用方柱形桥墩，尺寸均为1.5*1.5m，桥墩基础采用群桩基础，桩径1.2m和1.5m；桥台采用钢筋砼墙式型桥台，桥台基础采用群桩基础，桩径1.2m，基底持力层均为中风化泥质砂岩。桥台采用钢筋混凝土墙式型桥台，桥台基础采用群桩基础，桩径1.2m，基底持力层为中风化泥质砂岩。2.1.2上部结构桥梁上部跨路口的主桥35+55+35米采用单箱两室断面变高度预应力砼连续梁，边腹板和中腹板均为垂
5、直腹板形式，箱梁顶宽12.8米，底宽8.8米，梁高1.83米；腹板厚4590厘米；顶板厚2555厘米，底板厚2393厘米；悬臂板根部厚50厘米，端部厚20厘米；主梁中横梁宽3米，端横梁宽2米，详见下图2.1.2-1、2.1.2-2。引桥采用单箱两室断面等高度预应力砼连续梁，腹板型式同主桥，箱梁顶宽12.8米，底宽8.8米，梁高1.8米；腹板厚4590厘米；顶板厚2545厘米，底板厚2343厘米；悬臂板根部厚50厘米，端部厚20厘米；主梁中横梁宽4米，端横梁宽2米，详见下图2.1.2-3、2.1.2-4。图2.1.2-1主桥箱梁横断面1图2.1.2-2主桥箱梁横断面2图2.1.2-3引桥箱梁横断
6、面1图2.1.2-4引桥箱梁横断面22.2主要技术指标（1）汽车荷载标准：公路级（2）地震烈度：度，地震动峰值加速度0.1g；（3）桥面横坡2%（4）主桥下净空5米（5）防撞护栏防撞等级：SA级；（6）设计安全等级：二级（7）设计基准期：100年2.2主要材料2.2.1混凝土主梁、支座垫石采用C50砼浇筑，桥面铺装、桥墩墩身采用C40砼；承台、台身、栏杆基座、桥头搭板、台帽及挡土墙均采用C30砼；桩基采用C30水下砼。2.2.2钢材钢筋采用HPB235、HRB335级钢筋。钢筋直径大于或等于25mm者应采用机械连接，钢筋直径小于25mm者可采用焊接或绑扎搭接。2.2.3预应力钢绞线采用GB/T
7、5224-2003标准，设计中采用高强度低松弛预应力钢绞线，公称直径15.20mm（270级），fpk=1860MPa,弹性模量Ey=1.95105MPa，锚具选用群锚体系。锚具应符合预应力钢束锚具、夹具和连接器（GB/T14370-2000）的规定及相关行业标准，塑料波纹管应符合预应力混凝土桥梁用波纹管（JT/T529-2004）的规定，严禁采用再生塑料制作的塑料波纹管。2.2.4钢板采用Q235钢板。2.2.5支座采用QZ球型钢支座，其技术性能应符合中华人民共和国行业标准2.2.6人行道、挡墙上栏杆均采用钢栏杆。2.2.7桥面防水层钢筋混凝土桥面铺装顶设防水层，采用渗透型防水涂料或其它符合
8、城市桥梁桥面防水工程技术规程（CJJ 139-2010）技术要求的防水涂料。始信路桥主要工程数量见下表。表2.2-1始信路上部结构工程数量表项目规格单位数量混凝土C50m39182.11 C40m3881.36 C40抗渗等级不小于S6m3816.00 C30m31239.27 钢绞线15.20t383.310 R235钢筋8（带肋钢筋）t80.580 8t8.613 10t0.250 20t14.295 HRB335钢筋12t164.698 16t1363.093 20t297.425 22t115.288 25t56.353 28t84.152 波纹管90mmm16751.12 100mm
9、m4990.69 锚具M15-12P套16M15-12Z套64M15-15Z套336M15-15P套128M15-17Z套72M15-19Z套312支座QZ5MN个24QZ8MN个32QZ15MN个83、 总体施工部署3.1总体施工方案本连续梁位于平面曲线上，将按照平曲线要素对梁体进行平面布设；且位于竖曲线上，将按照竖曲线曲作对梁体进行竖向布设。本连续梁除跨越道口位置均采用满堂支架现浇，为保证有足够的刚度、强度和稳定性，支架下设置C20的砼基础，正式浇筑箱梁混凝土之前对支架进行不小于箱梁湿重110%的荷载预压，以消除支架的非弹性变形，支架严格按梁体现浇要求的线形设置。梁体混凝土分两次浇筑成型。
10、施工时水平斜向分层，从中支点处沿梁纵向向两侧浇筑，层间间隔时间不能超过混凝土的初凝时间。斜向分层位置不宜设于跨中及中支点附近。在施工过程中为确保既有始信路行车、行人安全，将在主桥中跨两墩之间横跨始信路上方搭设门式支架支撑梁体同时防护既有道路的行车、行人安全。3.2施工任务划分及安排施工任务划分及安排见表3.2-1施工任务划分及安排表。表3.2-1 施工任务划分及安排表3.3总体工期安排根据合同工期要求，结合本连续梁的实际情况，该工程工期安排于2013年2月20日开工，2013年8月15日完工，具体安排见表3.3-1工期安排及劳动力计划数量表。表3.3-1工期安排及劳动力计划数量表序号作业区施工
11、内容施工范围搭设计划工期拆除计划工期人数1第一联作业区支架及模板施工1#6#2013. 2.212013.03.202013.05.132013.05.24502第二联作业区支架及模板施工6#9#2013.04.012013.04.302013.06.192013.06.30503第三联作业区支架及模板施工9#14#2013.03.252013.04.152013.06.192013.07.0550说明：作业人员人数均为施工高峰时的最大配置4、 方案实施机构为加强项目管理、全面履行合同、控制施工成本，确保全面实现工程工期、质量、安全、环保目标，针对本工程项目特点，成立中铁四局BT投资建设方兴大
12、道二标项目经理部，经理部下设工程部、安质部、物机部、工经部、财务部、试验室、办公室共七个职能部门。项目经理负责本工程的组织实施与合同管理，对质量、工期、安全、环保、成本等全面负责。经理部组织机构图见图4-1图4-1经理部组织机构图5、 施工准备5.1交通运输条件本连续梁所处地区公路基础设施比较完善，周边有完善的市政交通道路网，始兴路在K6+959.62处下穿本连续梁，运输条件便利。物资材料进场利用既有道路和现有沿线施工便道。5.2施工材料采购进场的所有用于本工程的主体材料，均由中铁四局BT投资建设方兴大道物质材料厂统一采购。经理部设置物资机械部，负责本桥材料的管理工作。所有用于工程的材料经自检
13、合格，主要材料由监理工程师、第三方检测单位检验合格，报业主批准后方可使用。5.3水、电供应施工用水：连续梁施工用水采取利用当地自来水管线和消火栓，施工和生活用水与自来水管网所联系报装水表和接给水管引出，分别接到施工现场各处及生活办公区。同时现场配备1台洒水车，用于降尘和施工用水运输，墩身、箱梁施工时由于养护用水量大，现场均匀的设置若干储水桶。施工用电：直接从始信路钢筋棚处变压器接电。施工用电以地方电为主，自发电为辅，现场自备1台120KW发电机。5.4技术准备配备NIKON DTM-352-C全站仪1套， DSZ3型水准仪和50m钢卷尺各1套。进场前均经过标定检验合格。现场已经将墩位、支架、门
14、洞等点位进行测量放样，确保各道工序顺利、正确进行。现已完成现场施工技术调查和技术培训工作。5.5工程试验施工现场已经对进场的混凝土配合比、混凝土原材料以及各项胶凝材料作了试验检测，均满足设计要求。我们将对进场的钢筋、钢绞线、锚具进行取样送检，还要对孔道摩阻试验、孔道压浆配合比进行试验。6、 施工工艺和主要施工方案上跨始信路桥主要信息表如表6-1表6-1 方兴大道上跨始信路桥每联箱梁信息统计表6.1现浇连续箱梁施工工艺流程现浇连续箱梁施工工艺流程见图6.1-1连续箱梁施工工艺流程图图6.1-1连续箱梁施工工艺流程图第一次混凝土施工前后底模标高变化观测支架地基处理支架基础施工支架拼装底板铺设、侧模安装地基承载力检测支架预压及沉降、变形观测卸载及底模标高的调整底板钢筋、腹板钢筋绑扎及预应力体系安装、定位现场检查内侧模安装箱梁第一次混凝土浇注（底模、腹板混凝土浇注）混凝土试块制作、养生试块试验验混凝土养生内模、顶模安装顶模标高检查顶板钢筋绑扎、预应力体系安装、定位现场检查第二
