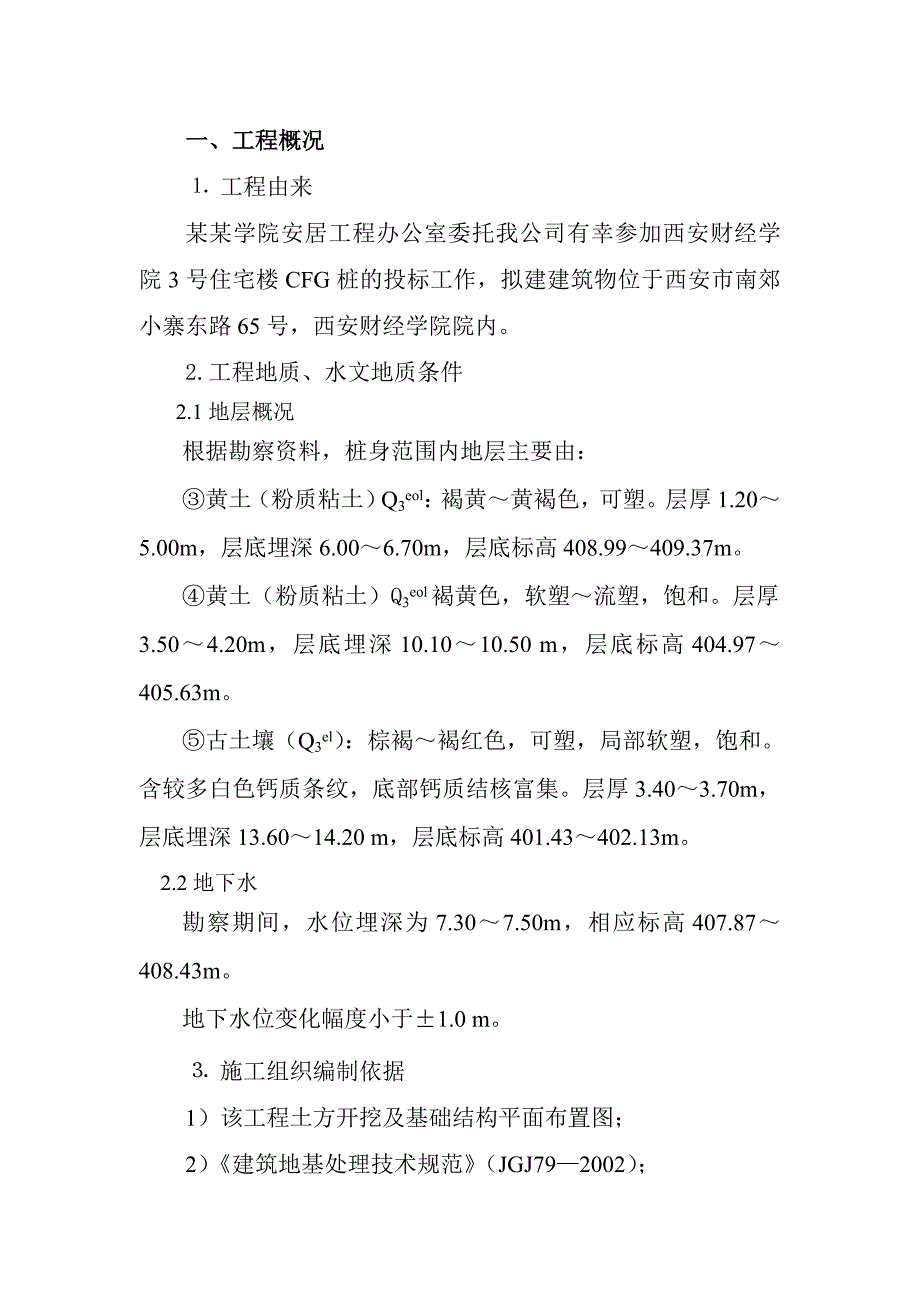

1、一、工程概况 工程由来某某学院安居工程办公室委托我公司有幸参加西安财经学院3号住宅楼CFG桩的投标工作，拟建建筑物位于西安市南郊小寨东路65号，西安财经学院院内。2.工程地质、水文地质条件2.1地层概况根据勘察资料，桩身范围内地层主要由：黄土（粉质粘土）Q3eol：褐黄黄褐色，可塑。层厚1.205.00m，层底埋深6.006.70m，层底标高408.99409.37m。黄土（粉质粘土）Q3eol褐黄色，软塑流塑，饱和。层厚3.504.20m，层底埋深10.1010.50 m，层底标高404.97405.63m。古土壤（Q3el）：棕褐褐红色，可塑，局部软塑，饱和。含较多白色钙质条纹，底部钙质结

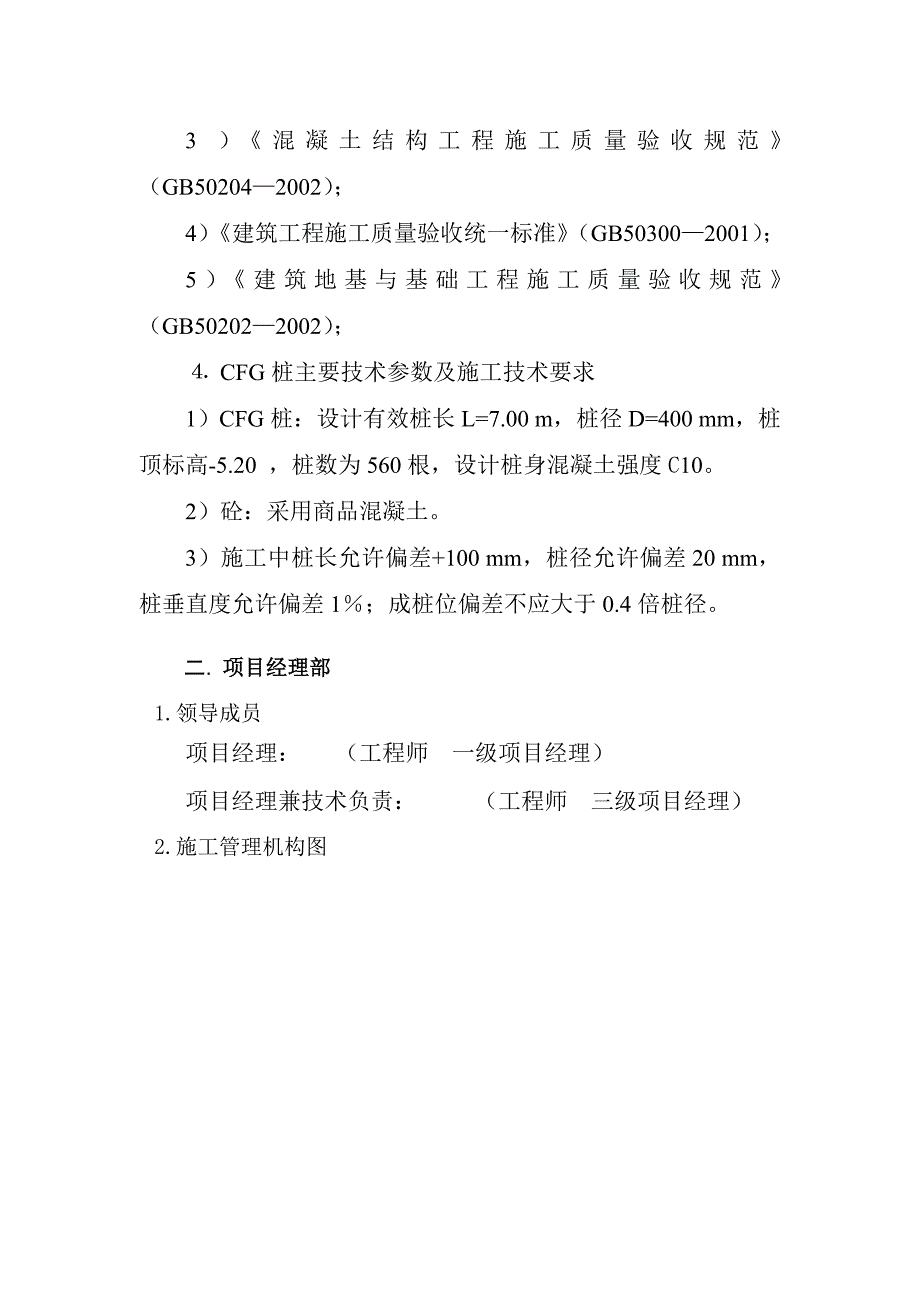

2、核富集。层厚3.403.70m，层底埋深13.6014.20 m，层底标高401.43402.13m。2.2地下水勘察期间，水位埋深为7.307.50m，相应标高407.87408.43m。地下水位变化幅度小于1.0 m。 施工组织编制依据1）该工程土方开挖及基础结构平面布置图；2）建筑地基处理技术规范（JGJ792002）；3）混凝土结构工程施工质量验收规范（GB502042002）；4）建筑工程施工质量验收统一标准（GB503002001）；5）建筑地基与基础工程施工质量验收规范（GB502022002）； CFG桩主要技术参数及施工技术要求1）CFG桩：设计有效桩长L=7.00 m，桩径

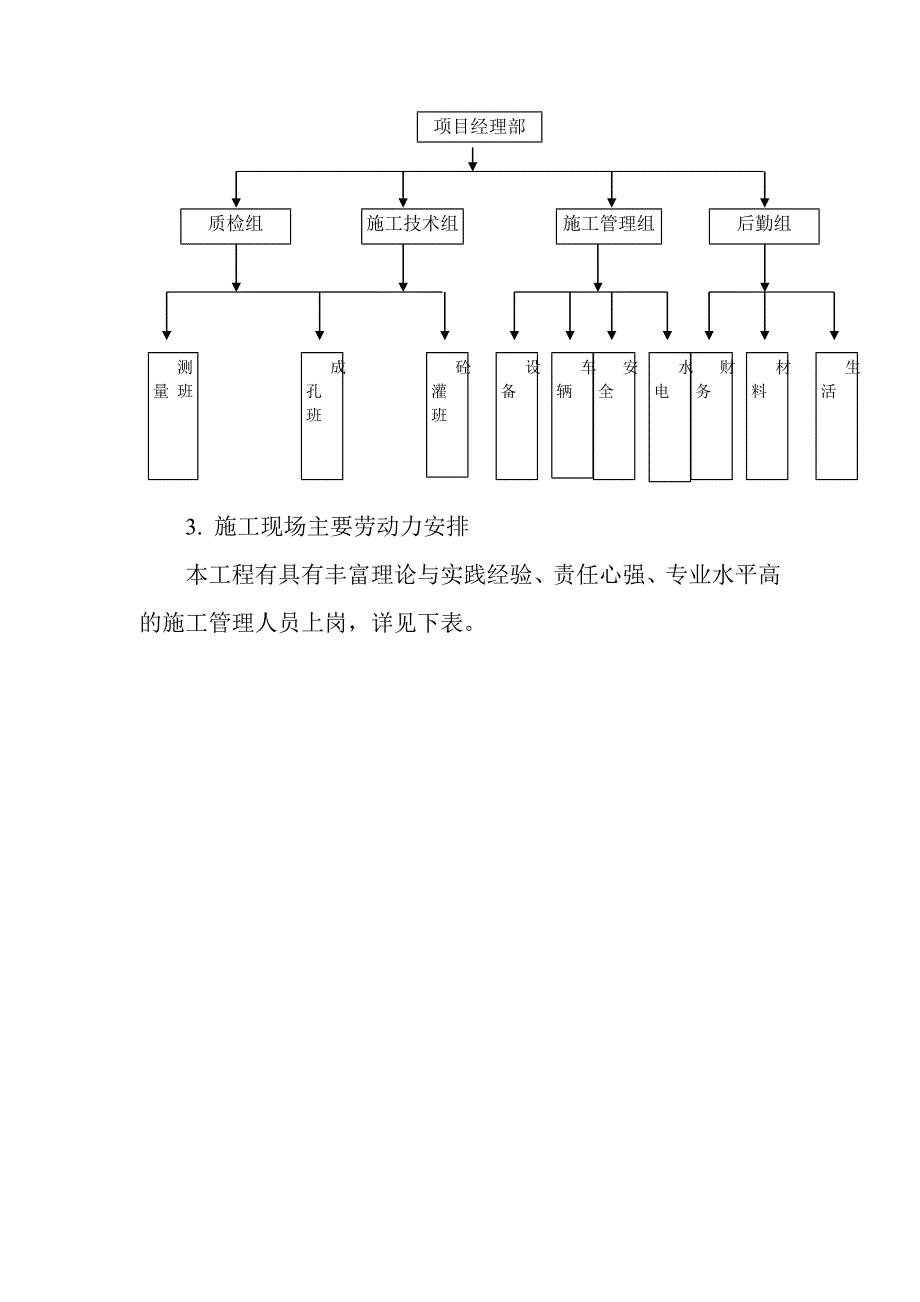

3、D=400 mm，桩顶标高-5.20 ，桩数为560根，设计桩身混凝土强度C10。2）砼：采用商品混凝土。3）施工中桩长允许偏差+100 mm，桩径允许偏差20 mm，桩垂直度允许偏差1；成桩位偏差不应大于0.4倍桩径。二. 项目经理部1.领导成员项目经理： （工程师 一级项目经理）项目经理兼技术负责： （工程师 三级项目经理）2.施工管理机构图项目经理部后勤组施工管理组施工技术组质检组 测 量 班 砼 灌 班 成 孔 班 水 电 生 活 车 辆 设 备 材 料 财 务 安 全3. 施工现场主要劳动力安排本工程有具有丰富理论与实践经验、责任心强、专业水平高的施工管理人员上岗，详见下表。主要劳动
4、力安排序号 岗 位主要负责人姓名 现场职务 班制 人数 1 技术组项目经理1项目副经理兼技术负责24宋进施工员22骞忠民资料员22苏保安测量工程师122质安组骞忠民质检员资料员22张永跃安全员223成孔班杨勤波施工工长224赵振方钻工115徐广庆钻工116灌注班雷卫东施工工长2127周宏伟现场记录员228材料组李鹏材料员219后勤组楚运昌后勤负责22三、主要机械设备供应计划及施工工期1. 本次CFG桩施工所采用的施工机具、设备数量与性能配置满足本工程的施工要求（商品砼）。主要设备名称、型号、数量详见下表。设备名称型号单位数量土方开挖挖掘机日立200台1（装车外运挖掘机日立55台1(开挖桩间土)
5、土方外运车泰拖拉（10吨）台8CFG桩施工长螺旋CFG桩机CFG-18A台1砼输送泵万士乐90S台1全站仪索佳SET2100II部1经纬仪蔡司020 A部1水准仪森氏DSC320部1配电箱台3试模组4料斗车辆4坍落度筒个1 2. 工程计划工期CFG桩施工8天，土方开挖外运7天，共计施工工期为15日历天。3. 工期保证措施(1) 由实践经验丰富的项目经理管理生产，协调各工序各专业的工作关系。(2) 人力资源按三班轮换作业配置，昼夜不停施工，充分利用有效工作时间。(3) 加强设备的维修和保养，保证设备100%的完好率。(4) 切实落实施工材料计划，责任到人，确保施工材料满足施工需要。(5) 加强安
6、全检查，消除事故隐患，以免影响工程进度。四. 施工工艺1. 施工工艺：桩间土开挖建议采用小型挖掘机（日立55V）机械开挖辅助人工清理余土进行。土方外运采用大型挖掘机装车外运。本工程地基处理采用素混凝土桩复合地基、长螺旋钻成孔管内压力灌注混凝土成桩工艺。具体做法：采用长螺旋钻机钻孔至设计桩底标高后，将钻具缓缓提升，钻头活门被打开，在钻具提升过程中，借助一定压力的混凝土泵将和易性良好的混凝土输送至孔内并挤压孔壁，边提钻边灌注混凝土直至桩顶标高，形成规则的桩体。桩施工工序流程：钻具对准孔位利用水准仪视线高控制孔深钻机钻孔提钻及泵送混凝土同步实施成桩。2. 轴线及桩位测放采用索佳SET2100II全站
7、仪进行施放基坑开挖线，轴线和桩位，保证其偏差在规范允许范围内。采用DS3型水准仪按闭合水准路线将标高控制点引测至基坑内。施放完毕后提交报验资料，经检验合格后方可组织各分部工程的开工。3. CFG桩的施工 3.1成孔1）钻机安装、就位本工程采用CFG-18A型长螺旋钻机成孔。钻机安装就位，做到准确、水平、稳固，且钻机转盘中心和桩位位于同一铅垂线上。2）成孔采用低速慢进的钻进工艺，确保开孔段钻孔的垂直度，钻进中如遇到异常情况应立即停钻，分析查明原因待处理后方可继续钻进，且在钻进过程中，要保证成孔出土不影响后续桩的施工。3）孔底控制采用正常转速不进尺的方法，保持一段时间后，再压灌混凝土。3.2 成桩
8、3.2.1 混凝土（商品砼）采用商品混凝土，开工前先提供商品混凝土质量保证资料，浇注过程中随时抽检混凝土的坍落度，保证混凝土的坍落度在160-200 mm之间，且保证其和易性满足设计及规范要求。每天做一组试块，标养护到龄期时试压（施工期间会同监理采取不少于3组同条件混凝土试块）。3.2.2 混凝土压灌在成孔结束后，立即压灌混凝土。在压灌混凝土时，应保证混凝土泵量与钻机提升相适应，钻机提升速度宜为1.2-1.5米/分，特别是快到地面时充分把握住桩顶标高并满足设计要求预留500mm的要求，以保证桩顶混凝土的强度。3.3质量保证措施 测量放线技术质量保证措施1）依据总平面图及甲方提供的测量控制点选择
9、责任心强、专业水平高的测量人员上岗施测。采用SET2100II全站仪测放基坑开挖线，轴线及桩位，为确保本工程的测量放线质量，采用DS3型水准仪按闭合水准路线将标高控制点引测至基坑内。控制点应做好长久保护措施。2）桩位测放完成后，首先由技术负责组织逐线逐点复核检查， 然后请建设方或监理单位复核，复核无误后，用长500mm、18钢钎打成深300 mm的钎孔，插入6的钢筋，并用白灰粉灌实。工作完成后，由测量工程师及时提交测量放线、点说明，并报监理单位签字认可。3）轴线允许偏差5 mm，桩位允许偏差20mm。 成孔质量保证措施1）孔径误差20 mm，孔深误差+100 mm，孔斜度1。2）安装就位，做到
10、准确、水平、稳固，且钻机转盘中心和桩位位于同一铅垂线上。开钻前，由质检员复核桩位，检查钻头直径及安装对位质量，并经建设方或监理工程师复核合格后方可开钻。3）成孔施工采用连续工作制，无故不得停钻，施工过程中做好施工原始记录。4）开钻时采用低速慢进的钻进工艺，确保开孔段钻孔的垂直度，钻进中如遇到异常情况应立即停钻，分析查明原因待处理后方可继续钻进。5）采用水准仪视线高法控制设计桩底标高。6）钻进结束后，应立即压灌混凝土。7）合理安排施工程序，使成孔余土不影响后续桩的施工。 混凝土压灌质量保证措施1）随时抽检混凝土的坍落度，保证混凝土的坍落度在160-200 mm之间。2）浇注混凝土连续进行，不得无
11、故中断。3）为保证桩顶质量，混凝土浇注时应超出桩顶标高0.50m以上。4）每天做混凝土试块不少于一组，制作好的混凝土试块及时拆模、标养、送检。3.4 质量预防保证措施1) 孔斜预防为了防止孔斜,首先严把钻机定位关,钻机定位要做到水平稳固, 钻机转盘中心和桩位位于同一铅垂线上。开孔时严格控制钻速, 采用轻压慢转方法确保孔口段的垂直度。成孔根据不同地层随时调整钻压及钻速。2 ) 堵泵预防混凝土配制时，选用烧失量小，质量好的或级以上粉煤灰，完全发挥其活性；通过控制粗骨料石子的粒径，使其控制在30 mm以下；通过这些办法使混凝土料易泵送。3) 卡管、堵管事故的预防开钻前,应自检钻头活瓣卡簧是否正常，以
12、预防压灌混凝土前无法脱离，成桩前应用砂浆润滑管，以确保钻杆及泵管内壁光滑。4) 窜孔事故的预防及处理a. 改进钻头，提高钻进速度。b. 减少在窜孔区域打桩推进排数，尽可能减少一次移机拖打周围桩的数量，尽快离开已打桩，减少已打桩扰动能量的积累。c. 必要时采取隔桩、隔排跳打方案，跳打时要求及时清除成桩时排出的弃土，避免影响施工进度。5）发生窜孔应采取的措施当混凝土灌注到易发生窜孔地层时，停止提钻，连续泵送混凝土，直到窜孔桩混凝土液面上升至原位为止。5.停电预防若停电检修，甲方应提前通知，以利做好预防措施。6.工程技术、资料的质量保证设专人负责技术、资料的填写、收集及整理，必须符合规范及监理公司的
13、要求，并与施工进度及质量检验同步。3.5工期保证措施3.5.1组织措施(1) 由实践经验丰富的项目经理管理生产，协调各工序各专业的工作关系。(2) 人力资源按三班轮换作业配置，昼夜不停施工，充分利用有效工作时间。(3) 加强设备的维修和保养，保证设备100%的完好率。(4) 切实落实施工材料计划，责任到人，确保施工材料满足施工需要。(5) 加强安全检查，消除事故隐患，以免影响工程进度。3.5.2技术措施 (1) 制定出切实可行的加快施工进度计划，根据施工进展情况总结经验，调整计划，提高工作效率。(2) 采用国内目前先进的钻孔设备，先进的成孔工艺。(3) 加强质量管理，杜绝不合格品。(4) 采取
