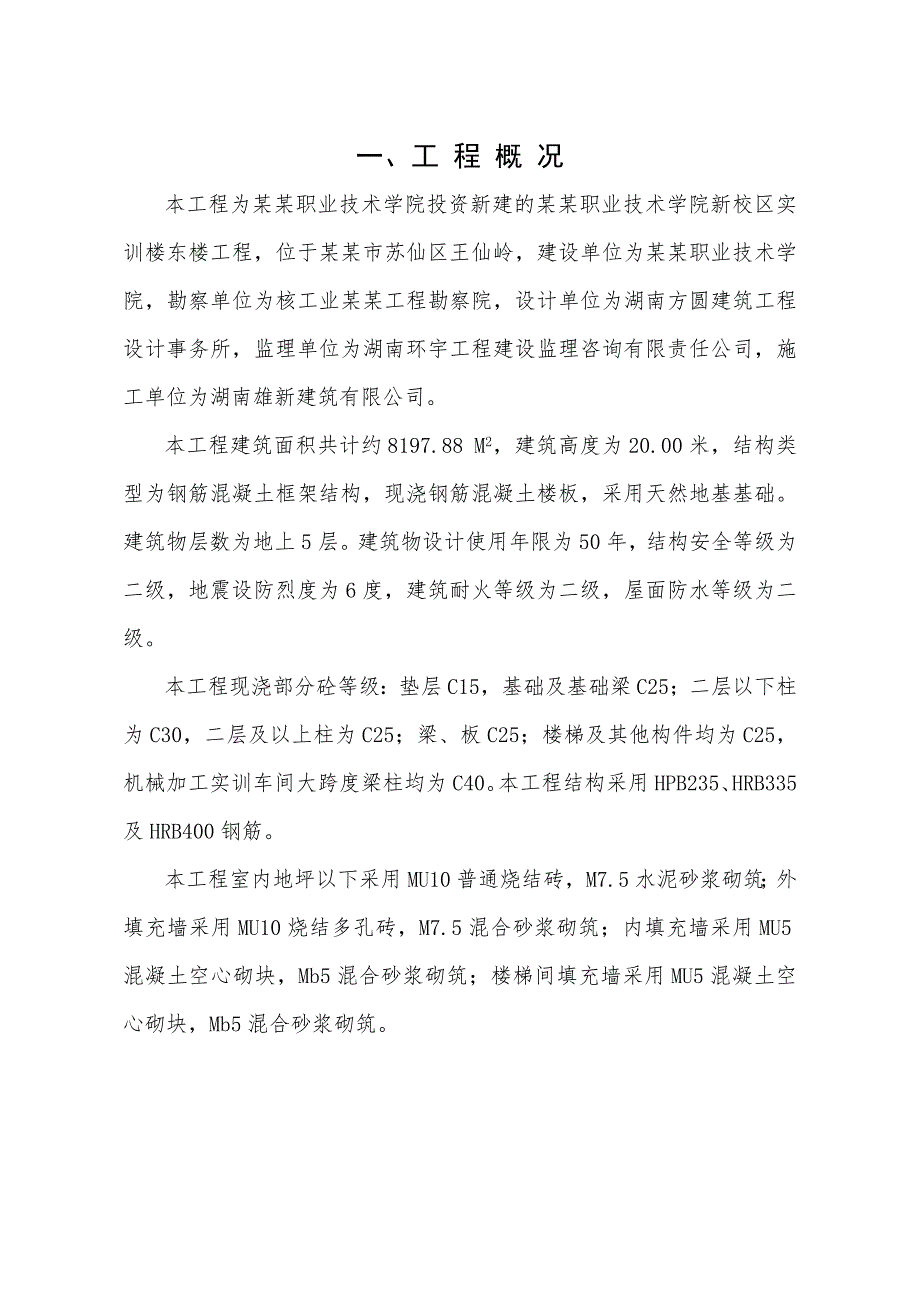

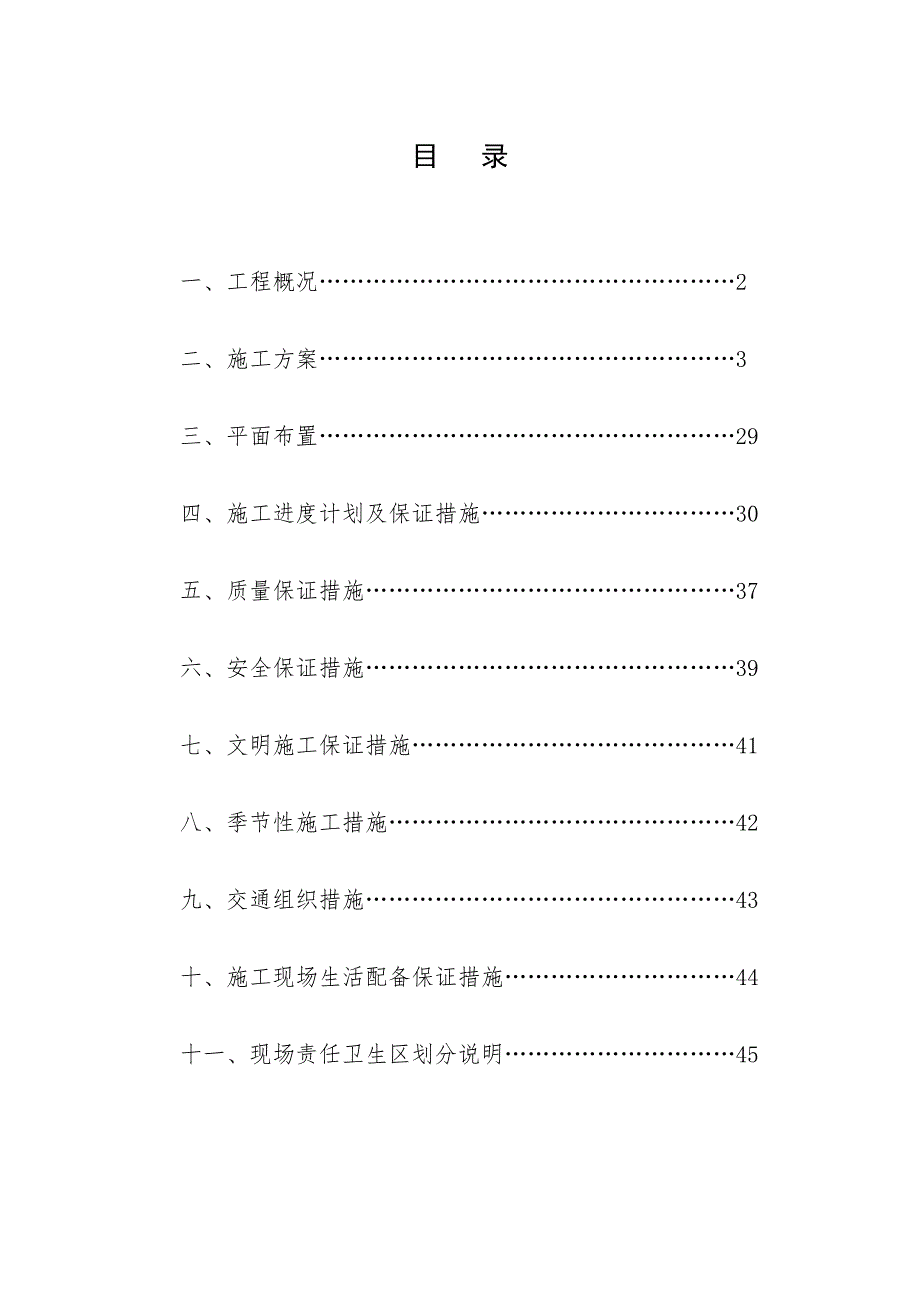

1、目 录一、工程概况2二、施工方案3三、平面布置29四、施工进度计划及保证措施30五、质量保证措施37六、安全保证措施39七、文明施工保证措施41八、季节性施工措施42九、交通组织措施43十、施工现场生活配备保证措施44十一、现场责任卫生区划分说明45一、工 程 概 况本工程为某某职业技术学院投资新建的某某职业技术学院新校区实训楼东楼工程，位于某某市苏仙区王仙岭，建设单位为某某职业技术学院，勘察单位为核工业某某工程勘察院，设计单位为湖南方圆建筑工程设计事务所，监理单位为湖南环宇工程建设监理咨询有限责任公司，施工单位为湖南雄新建筑有限公司。本工程建筑面积共计约8197.88 M2，建筑高度为20.
2、00米，结构类型为钢筋混凝土框架结构，现浇钢筋混凝土楼板，采用天然地基基础。建筑物层数为地上5层。建筑物设计使用年限为50年，结构安全等级为二级，地震设防烈度为6度，建筑耐火等级为二级，屋面防水等级为二级。本工程现浇部分砼等级：垫层C15，基础及基础梁C25；二层以下柱为C30，二层及以上柱为C25；梁、板C25；楼梯及其他构件均为C25，机械加工实训车间大跨度梁柱均为C40。本工程结构采用HPB235、HRB335及HRB400钢筋。本工程室内地坪以下采用MU10普通烧结砖，M7.5水泥砂浆砌筑；外填充墙采用MU10烧结多孔砖，M7.5混合砂浆砌筑；内填充墙采用MU5混凝土空心砌块，Mb5混

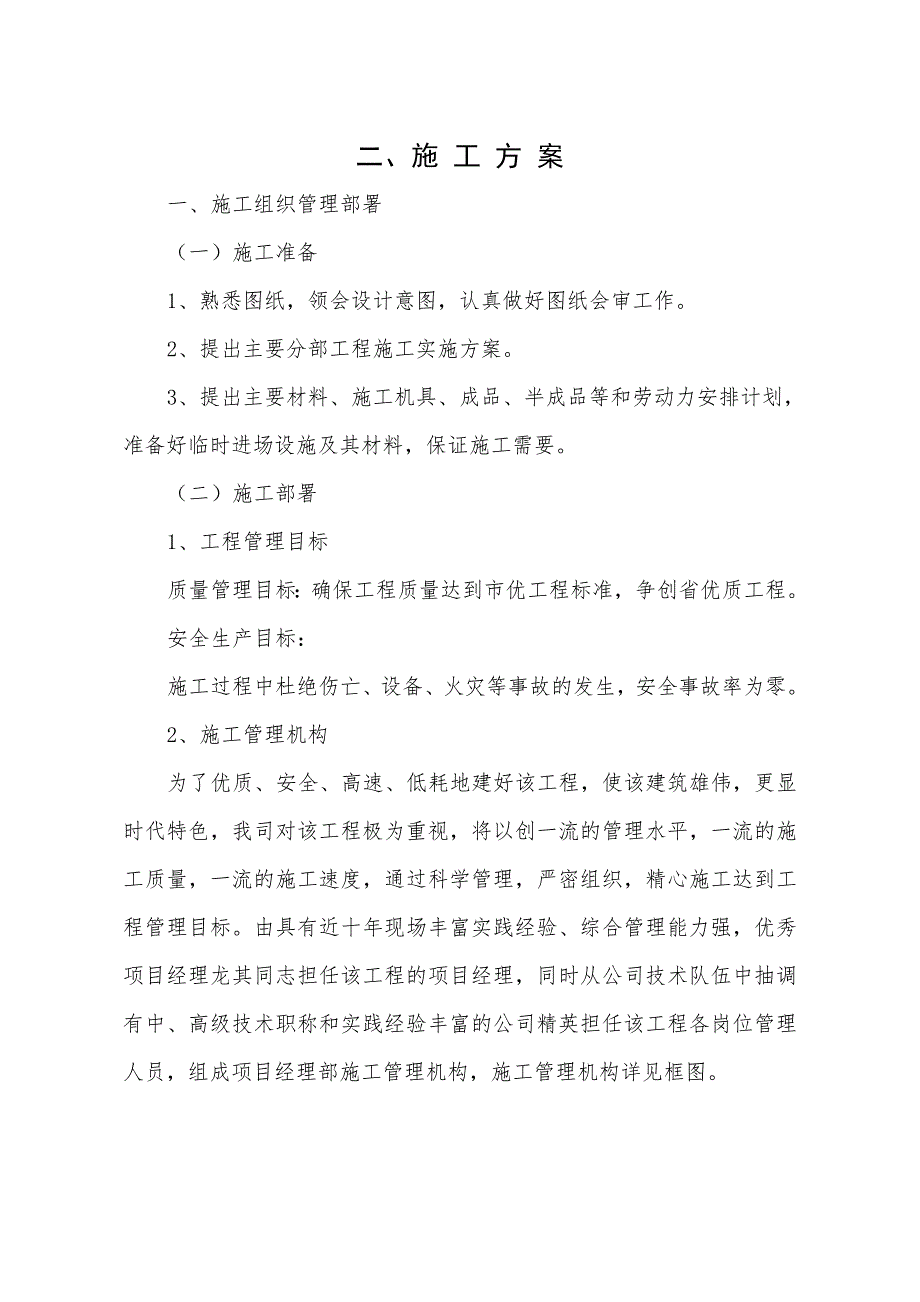

3、合砂浆砌筑；楼梯间填充墙采用MU5混凝土空心砌块，Mb5混合砂浆砌筑。二、施 工 方 案一、施工组织管理部署（一）施工准备1、熟悉图纸，领会设计意图，认真做好图纸会审工作。2、提出主要分部工程施工实施方案。3、提出主要材料、施工机具、成品、半成品等和劳动力安排计划，准备好临时进场设施及其材料，保证施工需要。（二）施工部署1、工程管理目标质量管理目标：确保工程质量达到市优工程标准，争创省优质工程。安全生产目标：施工过程中杜绝伤亡、设备、火灾等事故的发生，安全事故率为零。2、施工管理机构为了优质、安全、高速、低耗地建好该工程，使该建筑雄伟，更显时代特色，我司对该工程极为重视，将以创一流的管理水平，
4、一流的施工质量，一流的施工速度，通过科学管理，严密组织，精心施工达到工程管理目标。由具有近十年现场丰富实践经验、综合管理能力强，优秀项目经理龙其同志担任该工程的项目经理，同时从公司技术队伍中抽调有中、高级技术职称和实践经验丰富的公司精英担任该工程各岗位管理人员，组成项目经理部施工管理机构，施工管理机构详见框图。湖南雄新建筑有限公司某某职业技术学院新校区实训楼东楼项目部管理机构框图公 司项目经理（龙其）现场总负责人（兼技术负责人）：周凯武安检部（饶 康）施工部（杜中柱）后勤部（佘高明）保卫部（彭国平）材料部（陈友良）财务部（王 张）质检部（浣福均）设 备 班架 工 班装 饰 班安 装 班木 工
5、班钢 筋 班泥 工 班注：1.安全责任工作为全员工作制，框图中所有人员均为安全生产管理责任人，主管单位为安检部。2.各部门按公司岗位管理职责制度履行职责。二、施工程序（一）施工段的划分1.施工准备及配备性工作原则：包括施工人员队伍进场，临建设施，施工设备准备，施工场地的完善等工作。2.基础施工阶段：包括0.00以下所有工作，主要包括：土方工程、砖基础、地梁、独立承台柱及基础；基础场地回填、平整、硬化等工作。3.主体施工阶段：包括0.00以上各层结构工程；砖砌体工程以及配套的安装工程、水电工程预埋工程；门窗工程。4.装饰施工阶段：屋面工程、外墙工程、内粉饰及地面工程，整体装饰工程、安装综合布线工
6、程等。5.室外附属工程阶段：明沟、管沟、管道埋设、散水台阶、地坪等。（二）各施工阶段施工步骤1.施工准备及配套性工作1.1详细熟悉该项目的合同内容、工程设计图纸、工程规模、工程特点及工程所在地周边施工环境等特点进行施工，施工现场总平面布置和规划；（施工总平面布置详见第三章）1.2根据规模特性及工期、质量要求，配备足够承担此工程的管理班子及施工班组，确定劳动力计划、设备计划、材料计划及工程资金计划。1.3与建设方取得密切联系进行开工交换，确定建筑定位，放线为开工作准备。2.基础施工阶段施工2.1、施工段划分：根据该工程基础类型、场地特点等情况综合回填土方考虑，将基础施工按基础平面图分两个施工阶段
7、： 轴上轴段和上轴段及轴上轴段为第一段；、轴上轴段和轴上轴段及、轴上轴段为第二段。以上两施工阶段的划分是为该工程回填的储备占用场地考虑进行交替，挖掘土方施工。避免因回填土方的需要和挖掘土方占用场地问题造成的土方往返外运，内运，从而降低了工程造价。施工段的划分平面如下：2.2施工顺序：基础一段 清理 土方开挖 检测 验槽 垫层封底 分中放线 基础钢筋及基础柱筋预埋绑扎 装基础模板 浇捣基础砼 基础柱筋绑扎 柱模安装 浇捣柱砼地面垫层 平整夯实内地坪 地梁及砖基础 夯实 基础回填施工二段：工序上述两段中后期工序产生交替、交叉作业。以上施工操作严格按照以下条件执行：a该工程施工图及设计文件b该工程设
8、计变更及技术核定c相关施工规范及操作规程d相关相应安全规范e相关相应质量标准f相关相应检验验收标准及程序g施工中有异变申请技术核定目标：质量、安全、进度得到保障注：a因该工程局部有深基槽施工为保障安全及综合其他施工局限考虑，在土方开挖工序上作专题方案（详见土方开挖方案）；b上述工序工期进度控制详见施工进度计划与控制措施一章。2.3.施工工艺2.3.1垫层砼在验槽后立即浇灌，以保护地基，砼垫层宜用表面振动器进行振捣,要求密实、表面平整。 2.3.2垫层砼达到一定强度后，在其上弹线、支模、铺放钢筋网片，底部砼保护层需用同厚度的水泥砂浆垫块垫塞以保证保护层厚度正确。2.3.3在浇筑砼前，钢筋上的油污
9、等杂物应清除干净，模板应浇水润湿。 2.3.4基础砼应分层连续浇灌完成，对于阶梯形基础，每一台阶的高度应分浇捣层，每浇灌完一台阶应稍停，使其初步获得沉实，再浇灌上层，以防止下台阶砼溢起，以及上台阶根部出现烂脖子，每一台阶浇灌完表面抹平。2.3.5基础上有插筋时，按图纸轴线加以固定，保证插筋位置正确，防止浇捣砼时发生移位。2.3.6砼浇灌完毕，外露表面应覆盖浇水养护。2.3.7及时准确的做隐蔽工程的记录和签证手续，为工程的竣工验收提供完善的资料和依据。3.主体施工阶段：3.1框架结构施工程序：0.000一层柱梁、板楼梯屋面层墙体门窗细部结构与结构同步的安装预埋主体验收进入装饰阶段。柱浇筑砼时每一
10、施工段内柱按由外向内对称依次浇筑。梁板砼浇筑时，顺梁方向从一端向前推进。3.2楼层施工程序控制点测量中线、标高测量放线竖向钢筋对焊柱钢筋绑扎柱外模柱砼梁模板梁钢筋绑扎楼板模板楼板钢筋梁板砼浇筑楼梯模板楼梯砼浇筑养护拆模3.3以上施工操作严格按下述条件执行a该工程施工图及设计文件b工程设计变更及技术核定单c相关相应安全规范d相关相应质量标准e相关相应检验验收标准及程序f相关相应施工规范及操作规程g施工中有异变申请技术核定3.4、施工测量与垂直度控制垂直度控制采用激光经纬仪（型号：DJD21GJ）进行竖向传递测量。水平测量用高准度水准仪测量，为确保测量精度，要进行温差、尺差、高差修正。3.5、垂直
11、运输及通讯联系3.5.1垂直运输机械设置5610型一台塔式起重机，起重半径在为56m，主要负责钢筋、模板的水平、垂直运输，装饰阶段砌体、砂浆的垂直运输使用2台物料提升机。砼的垂直运输机械，经方案比较，决定采用采用塔吊吊运砼。垂直运输机械的平面布置详于施工现场平面布置图。3.5.2通讯联系的选择通讯联系要求快捷、准确地为现场指挥服务而不互相干扰。现场通讯联系主要采用对讲机，将对讲机频率分成若干频道，根据工作内容的相对独立性又严禁相互干扰而采用不同频道通讯，在施工过程中不得随意调整频率。现场调度室负责对现场的统一指挥、协调配合。调度室与现场人员通过两种途径进行联系，其一，对讲机对讲机；其二，广播系
12、统。3.4、脚手架施工本工程采用483.5钢管双排外架，立杆离墙面距离0.5m，立杆横向间距1.5m，纵向间距2.0m，小横杆间距1.0m，大横杆步距1.2m。沿外架的地面土壤必须夯实，立杆底面均设砼垫板。立杆内侧，同一水平面的内、外大横杆的搭接点应错开，不应设在同一跨间内，接点也应错开，纵向间距不小于500mm。同一垂直面，上、下相邻大横杆的同排大横杆纵向偏差控制在50 mm以内，为防止架子外倾，应每三步五跨设一根连墙杆，连墙杆随砌随设，并呈梅花形状布置。在外脚手架外侧连续设置剪刀撑，纵向按每组剪刀撑跨越立杆根数为57根，（6m），斜杆与地面夹角在4560之间，高度在24m以下的双排脚手架，
13、均必须在外侧立面的两端各设置一组剪刀撑，由底部至顶部随脚手架搭设连接设置，各组剪刀撑间距不在于15m，高度在24m以上的双排脚手架，在外侧立面必须沿长度和高度连续设置，剪刀撑斜杆应与立杆和伸出的小横杆进行连接，底部斜杆的下端应置于垫板上，剪刀撑斜杆的接长，均采用搭接，搭接长度不小于0.5m，设置2个旋转扣件。脚手架搭好后，应经安全员检查后方能使用，不准随意拆改或挪动。脚手架上堆砖不得超过三层。4.装饰施工阶段：为工期考虑建议主体工程验收采取分段分层的方式以便装饰阶段施工提前介入，与主体工程后期工序交叉施工达到减少工期的目的。4.1施工程序：主体验收室内门窗室内安装室内墙粉饰油漆地面屋面工程外墙
