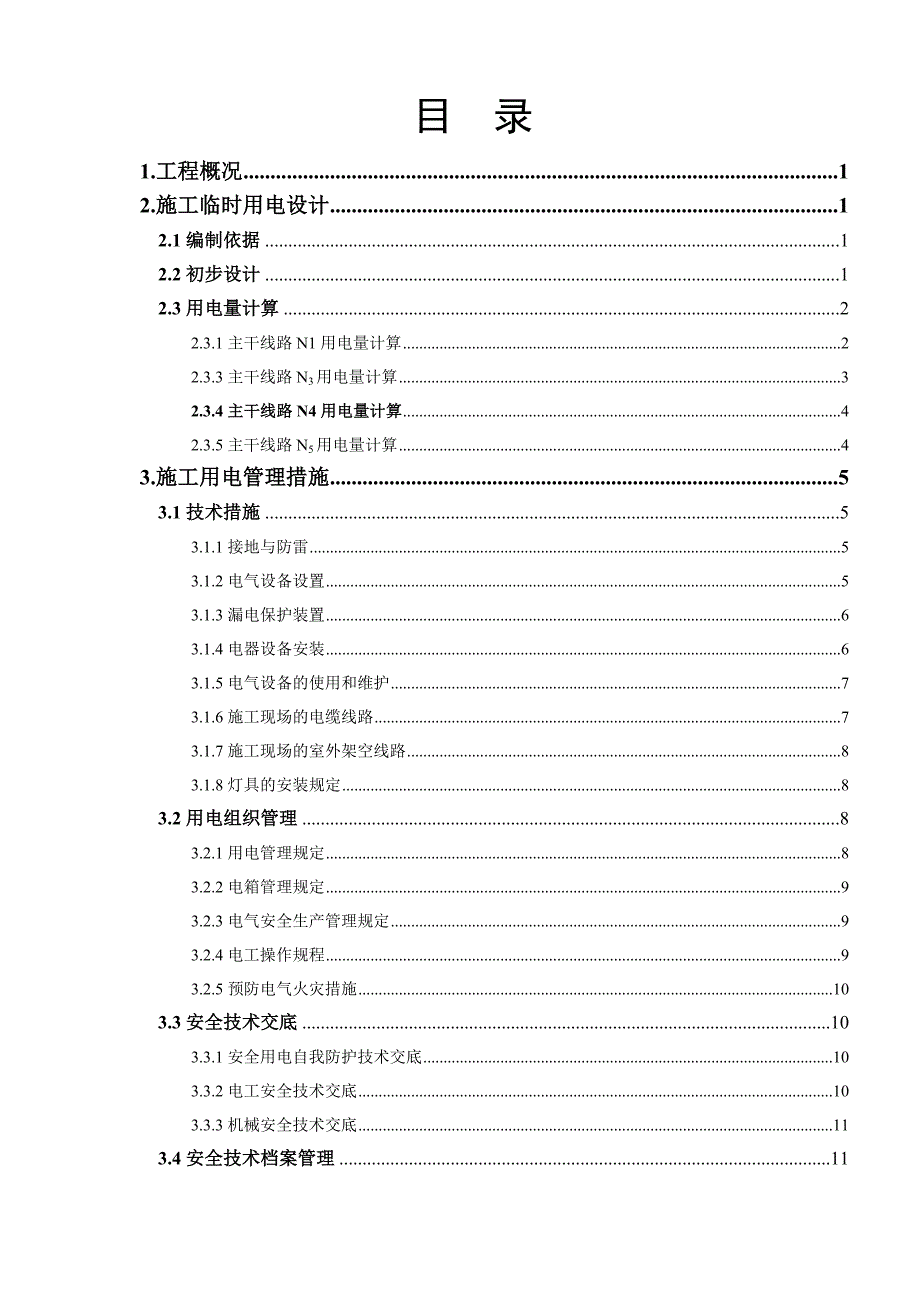

1、目录1.工程概况12.施工临时用电设计12.1编制依据12.2初步设计12.3用电量计算22.3.1主干线路N1用电量计算22.3.3主干线路N3用电量计算32.3.4主干线路N4用电量计算42.3.5主干线路N5用电量计算43.施工用电管理措施53.1技术措施53.1.1接地与防雷53.1.2电气设备设置53.1.3漏电保护装置63.1.4电器设备安装63.1.5电气设备的使用和维护73.1.6施工现场的电缆线路73.1.7施工现场的室外架空线路83.1.8灯具的安装规定83.2用电组织管理83.2.1用电管理规定83.2.2电箱管理规定93.2.3电气安全生产管理规定93.2.4电工操作规

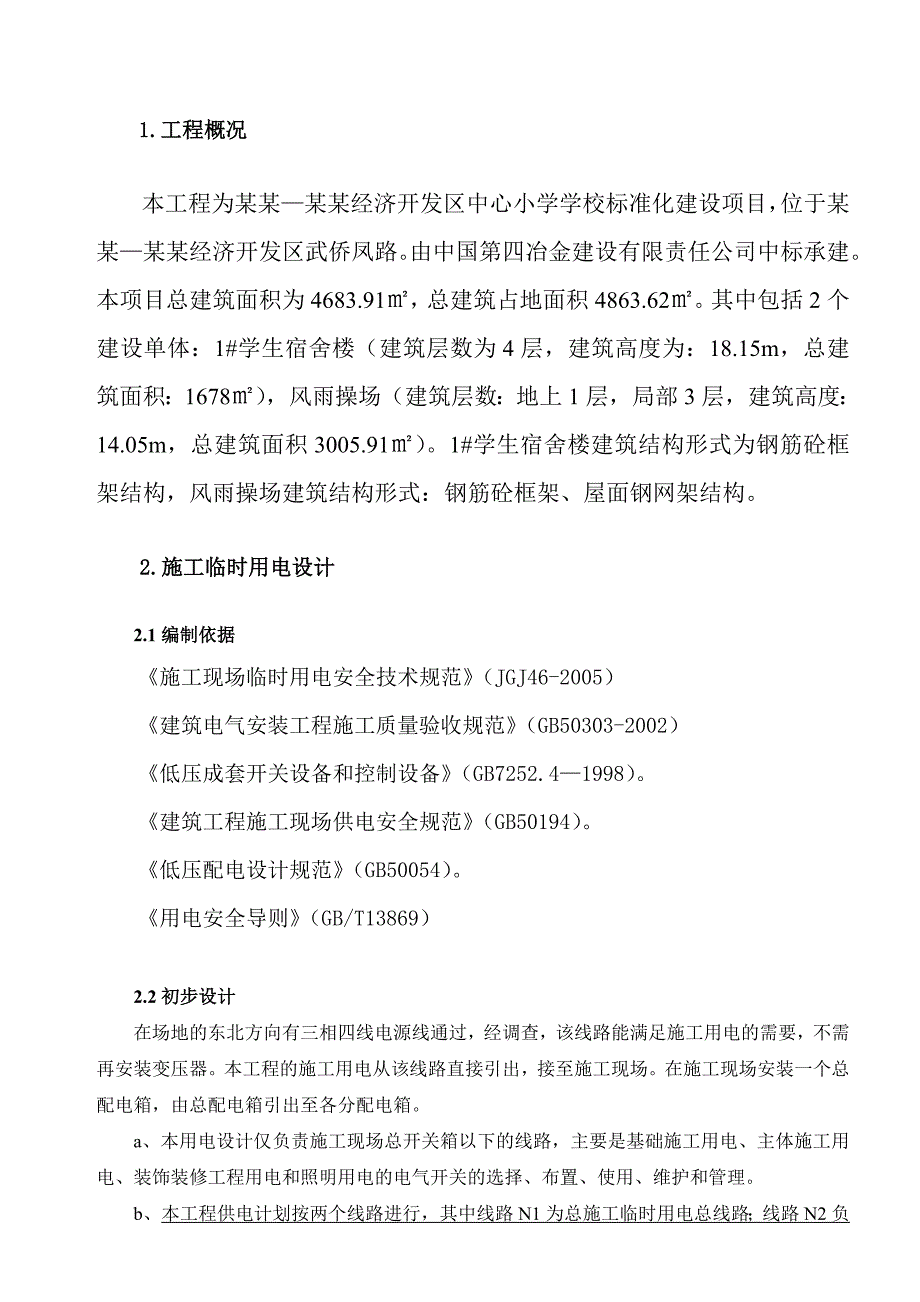

2、程93.2.5预防电气火灾措施103.3安全技术交底103.3.1安全用电自我防护技术交底103.3.2电工安全技术交底103.3.3机械安全技术交底113.4安全技术档案管理111.工程概况本工程为某某某某经济开发区中心小学学校标准化建设项目，位于某某某某经济开发区武侨凤路。由中国第四冶金建设有限责任公司中标承建。本项目总建筑面积为4683.91，总建筑占地面积4863.62。其中包括2个建设单体：1#学生宿舍楼（建筑层数为4层，建筑高度为：18.15m，总建筑面积：1678），风雨操场（建筑层数：地上1层，局部3层，建筑高度：14.05m，总建筑面积3005.91）。1#学生宿舍楼建筑结构
3、形式为钢筋砼框架结构，风雨操场建筑结构形式：钢筋砼框架、屋面钢网架结构。2.施工临时用电设计2.1编制依据施工现场临时用电安全技术规范（JGJ46-2005）建筑电气安装工程施工质量验收规范（GB50303-2002）低压成套开关设备和控制设备（GB7252.41998）。 建筑工程施工现场供电安全规范（GB50194）。 低压配电设计规范（GB50054）。用电安全导则（GB/T13869）2.2初步设计在场地的东北方向有三相四线电源线通过，经调查，该线路能满足施工用电的需要，不需再安装变压器。本工程的施工用电从该线路直接引出，接至施工现场。在施工现场安装一个总配电箱，由总配电箱引出至各分配

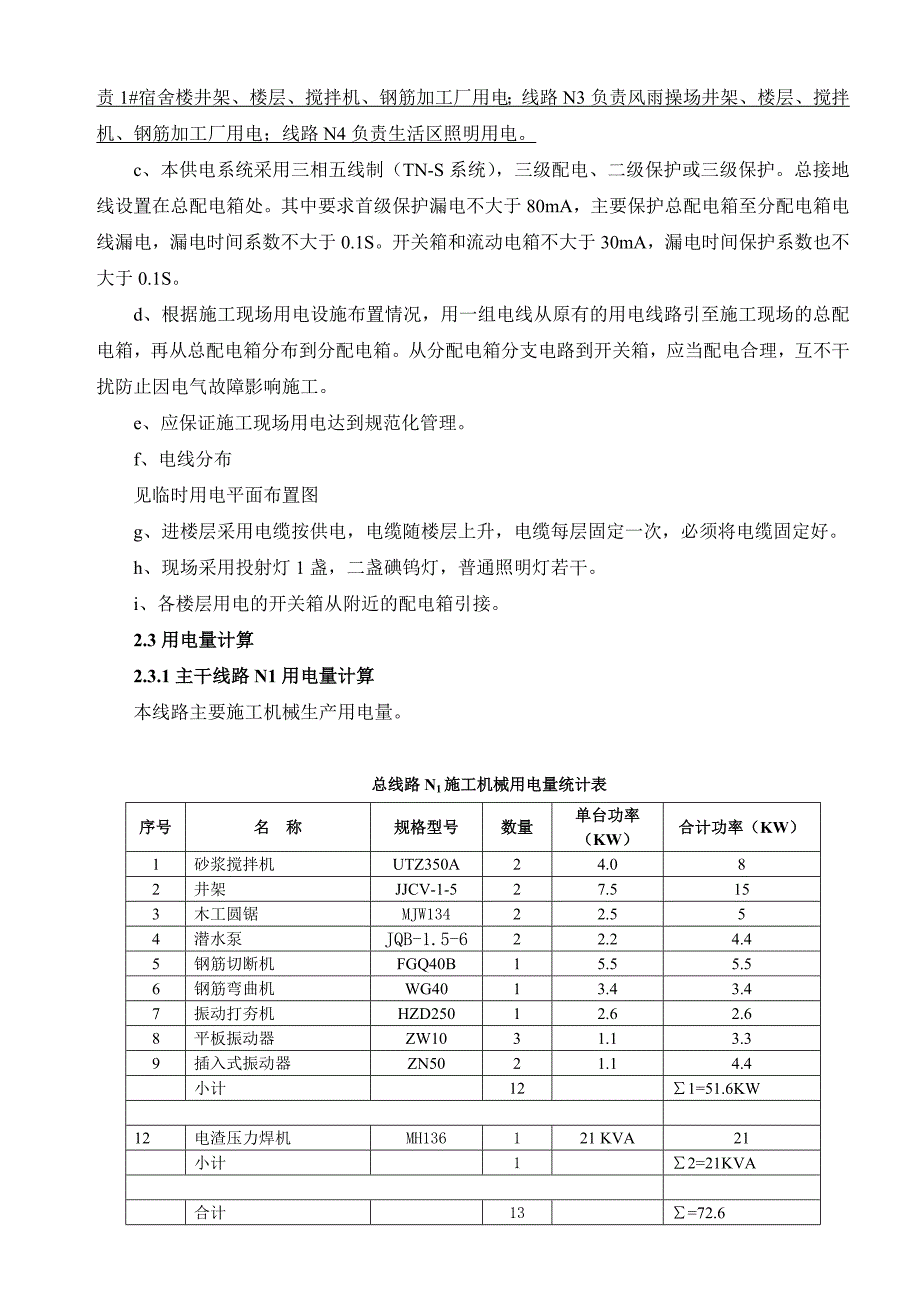

4、电箱。a、本用电设计仅负责施工现场总开关箱以下的线路，主要是基础施工用电、主体施工用电、装饰装修工程用电和照明用电的电气开关的选择、布置、使用、维护和管理。b、本工程供电计划按两个线路进行，其中线路N1为总施工临时用电总线路；线路N2负责1#宿舍楼井架、楼层、搅拌机、钢筋加工厂用电；线路N3负责风雨操场井架、楼层、搅拌机、钢筋加工厂用电；线路N4负责生活区照明用电。c、本供电系统采用三相五线制（TN-S系统），三级配电、二级保护或三级保护。总接地线设置在总配电箱处。其中要求首级保护漏电不大于80mA，主要保护总配电箱至分配电箱电线漏电，漏电时间系数不大于0.1S。开关箱和流动电箱不大于30mA
5、，漏电时间保护系数也不大于0.1S。d、根据施工现场用电设施布置情况，用一组电线从原有的用电线路引至施工现场的总配电箱，再从总配电箱分布到分配电箱。从分配电箱分支电路到开关箱，应当配电合理，互不干扰防止因电气故障影响施工。e、应保证施工现场用电达到规范化管理。f、电线分布见临时用电平面布置图g、进楼层采用电缆按供电，电缆随楼层上升，电缆每层固定一次，必须将电缆固定好。h、现场采用投射灯1盏，二盏碘钨灯，普通照明灯若干。i、各楼层用电的开关箱从附近的配电箱引接。2.3用电量计算2.3.1主干线路N1用电量计算本线路主要施工机械生产用电量。总线路N1施工机械用电量统计表序号名 称规格型号数量单台功
6、率（KW）合计功率（KW）1砂浆搅拌机UTZ350A24.082井架JJCV-1-527.5153木工圆锯MJW13422.554潜水泵JQB-1.5-622.24.45钢筋切断机FGQ40B15.55.56钢筋弯曲机WG4013.43.47振动打夯机HZD25012.62.68平板振动器ZW1031.13.39插入式振动器ZN5021.14.4小计121=51.6KW12电渣压力焊机MH136121 KVA21小计12=21KVA合计13=72.6由于在本线路的用电机具已达13台，其中电焊机仅为1台，则取K1=0.7，K2=1.0，cos取0.75按允许电流选择导线截面，该线路N1的工作电流
7、为：照明用电按施工用电的10%计算，则总用电为I总=152.85（1+0.1）=168.135A根据以上电流量查表可知，选用BLV导线，截面为450mm2，其允许电流为175A168.135A，可以满足要求。接地线选用16mm2。2.3.2主干线路N2（N3）用电量计算本线路施工机械用电量主要是井架、搅拌机、楼层和钢筋加工场的用电量。（N2的用电量同N3）总线路N2施工机械用电量统计表序号名 称规格型号数量单台功率（KW）合计功率（KW）1砂浆搅拌机UTZ350A14.012木工圆锯MJW13422.553井架JJCV-1-517.57.54平板振动器ZW1031.13.35插入式振动器ZN5
8、021.14.46钢筋切断机FGQ40B15.55.57钢筋弯曲机WG4013.43.4小计11P1=30.18电渣压力焊机MH136121 KVA21小计 1P2=21合计12=51.1由于在本线路的用电机具仅为12台，其中电焊机为1台，则取K1=0.7 ，K2=1.0，cos取0.75。按允许电流选择导线截面，该N2线路的的工作电流为：根据以上电流量查表可知，选用BV导线，截面为416mm2，其允许电流为100A85.33A，可以满足要求。接地线选用BV=16mm2。2.3.3主干线路N4用电量计算本用电线路为办公、生活区的用电，用电量见下表：N4线路用电量统计表序号名 称规格型号数量单台
9、功率（KW）合计功率（KW）1电风扇鸿运扇180.030.542电风扇吊扇30.060.183日光灯30W120.030.384电灯40W120.040.485电灯60W110.060.666电视机20.120.247电开水器11KW1.008电脑45W20.0450.099其它5合计=8.57配电导线截面选择：按允许电流选择导线截面，采用以下公式计算：根据以上电流量查表可知，选用BLV导线，考虑导线应满足强度的因素，因此选用截面为210mm2，其允许电流为62A19.12A，可以满足要求。接地线选用10mm2。2.3.4施工照明用电量计算本用电线路为楼层施工照明用电，用电量均为1KW的太阳灯
10、，合计功率为9KW。配电导线截面选择：按允许电流选择导线截面，采用以下公式计算：根据以上电流量查表可知，选用BV导线，考虑导线应满足强度的因素，因此选用截面为34mm2，其允许电流为45A20.06A，可以满足要求。接地线选用4mm2。2.4系统图与平面图绘制施工现场电力供应平面图和系统图。供电平面图和系统图详见附图。3.施工用电管理措施3.1技术措施3.1.1接地与防雷3.1.1.1所有电气设备的金属外壳与保护接零连接，专用保护接零由工作接地、配电室的第一级漏电保护器电源的零线接出，施工现场的所有电气设备在正常情况下不带电的外露部分，应做保护接零。包括以下5个部分：a、电机、电器、手持电动工
11、具和照明器具的金属外壳。b、电气设备传动装置的金属部件。c、配电屏、配电箱的金属框架。d、室内、外配电装置的金属框架及靠近带电部分的金属围栏的金属门。e、电力线路的金属保护管、敷设的钢管和钢管外架。3.1.1.2保护零线不得装设开关或熔断器。3.1.1.3保护零线的截面不得小于10mm2。3.1.1.4保护零采用绿、黄双色线；保护零不得与工作零混用，保证工作零、保护零分别使用，严禁通过工作电流。3.1.1.5在总配电箱、分配电箱做重复接地，每一重复接地的接地电阻不得大于4。3.1.2电气设备设置a、配电系统设置在室外的总配电箱、分配电箱、开关箱和流动电箱，开关箱和分配电箱距离不得超过40m，开
12、关箱至用电设备的距离不得超过35m。b、照明线路设在各级配电箱的右侧，动力开关上侧引入。c、每台用电设备都必须设置独立的漏电保护器，严禁用一个开关控制两台以上的电气设备。d、配电箱、开关箱中导线的进出口应设在箱体的下底面，严禁设在箱体的两侧面、顶面、背面或箱门处。e、配电箱体制作由工厂完成，现场电工只负责保管和使用，配电箱的安全技术要求要符合国家有关标准。f、配电箱、开关箱应设在干燥、通气及常温场所，不得装在易受外来固体撞击、强烈振动、液体浸溅及热源烘烤的场所。周围不得堆放有碍操作、维修的物品。g、配电箱、开关箱应装设端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的中心点与
13、地面的垂直距离应为1.4m1.6m，移动式箱体的中心点与地面的垂直距离为0.81.6m。箱体采用铁板制作，铁板厚度大于1.5。3.1.3漏电保护装置a、漏电保护器应装设在配电箱、开关箱电源隔离开关的负荷侧。b、漏电保护器选用泄漏电流型漏电保护器，开关的漏电动作电流不大30mA，额定漏电动作时间不应大于0.1S；总配电箱漏电动作电流应大于30mA，额定漏电动作时间大于0.1S30mA.s电动作电流与额定漏电动作时间的乘积不应大于30mA.s。c、当使用在特别潮湿的场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不大于30mA，额定漏电动作时间应小于0.1S。d、漏电保护器必须按产品说明书安装
14、、使用，对搁置已久，重新使用和连续使用一个的漏电保护器，要认真检查其特性后方可使用，发现问题及时更换。3.1.4电器设备安装a、配电箱、开关箱内的电器，安装在绝缘板上，然后整体固定在箱体内。电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。b、配电箱、开关箱内的工作零线应通过接线端子连接，并应与保护零线接线端子板分设。c、配电箱、开关箱内的连线应采用绝缘电线，电线的型号及截面应严格执行临时用电设计的截面，导线接头不得有松动，不得有外露带电部分。d、各箱体的金属构架、金属箱体、金属电器安装板以及箱体内电器的正常不带电部分必须做保护接零，保护零线必须经过接线端子连接。e、配电箱后面的排线需排列整齐，绑扎成
