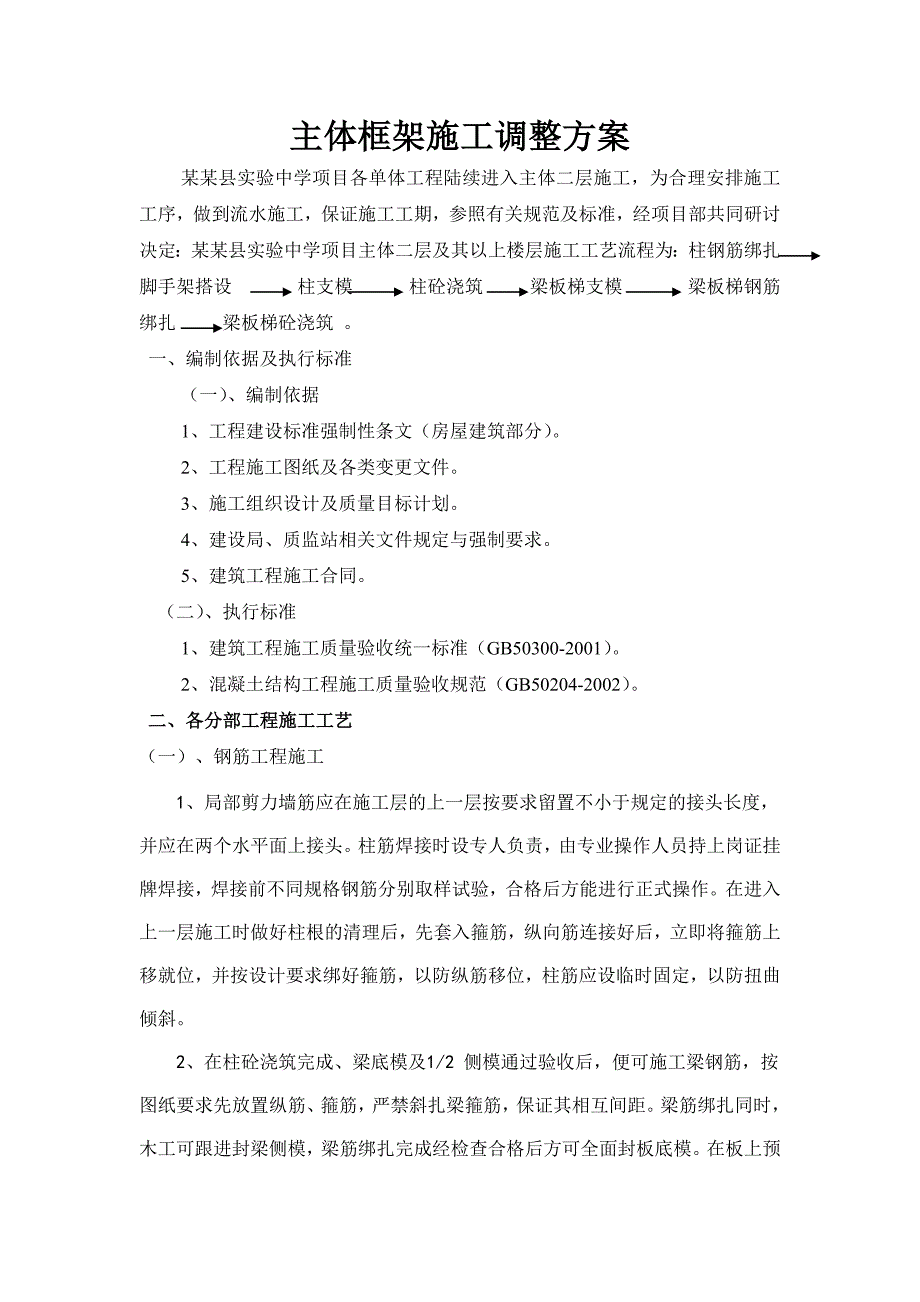

1、主体框架施工调整方案某某县实验中学项目各单体工程陆续进入主体二层施工，为合理安排施工工序，做到流水施工，保证施工工期，参照有关规范及标准，经项目部共同研讨决定：某某县实验中学项目主体二层及其以上楼层施工工艺流程为：柱钢筋绑扎 脚手架搭设 柱支模 柱砼浇筑 梁板梯支模 梁板梯钢筋绑扎 梁板梯砼浇筑 。 一、编制依据及执行标准（一）、编制依据1、工程建设标准强制性条文（房屋建筑部分）。2、工程施工图纸及各类变更文件。3、施工组织设计及质量目标计划。4、建设局、质监站相关文件规定与强制要求。5、建筑工程施工合同。（二）、执行标准1、建筑工程施工质量验收统一标准（GB50300-2001）。2、混凝土
2、结构工程施工质量验收规范（GB50204-2002）。二、各分部工程施工工艺（一）、钢筋工程施工1、局部剪力墙筋应在施工层的上一层按要求留置不小于规定的接头长度，并应在两个水平面上接头。柱筋焊接时设专人负责，由专业操作人员持上岗证挂牌焊接，焊接前不同规格钢筋分别取样试验，合格后方能进行正式操作。在进入上一层施工时做好柱根的清理后，先套入箍筋，纵向筋连接好后，立即将箍筋上移就位，并按设计要求绑好箍筋，以防纵筋移位，柱筋应设临时固定，以防扭曲倾斜。2、在柱砼浇筑完成、梁底模及1/2 侧模通过验收后，便可施工梁钢筋，按图纸要求先放置纵筋、箍筋，严禁斜扎梁箍筋，保证其相互间距。梁筋绑扎同时，木工可跟进

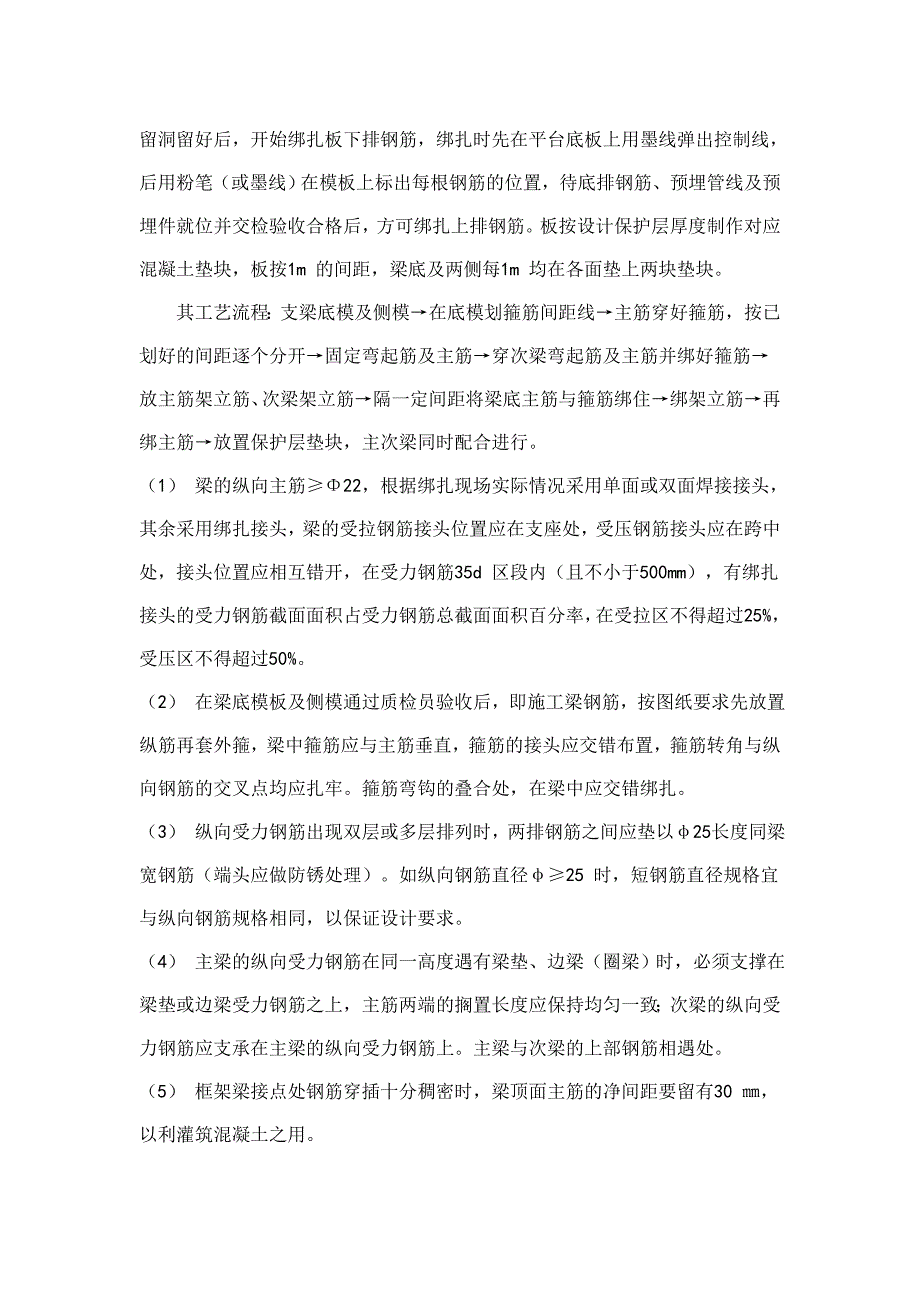

3、封梁侧模，梁筋绑扎完成经检查合格后方可全面封板底模。在板上预留洞留好后，开始绑扎板下排钢筋，绑扎时先在平台底板上用墨线弹出控制线，后用粉笔（或墨线）在模板上标出每根钢筋的位置，待底排钢筋、预埋管线及预埋件就位并交检验收合格后，方可绑扎上排钢筋。板按设计保护层厚度制作对应混凝土垫块，板按1m 的间距，梁底及两侧每1m 均在各面垫上两块垫块。其工艺流程：支梁底模及侧模在底模划箍筋间距线主筋穿好箍筋，按已划好的间距逐个分开固定弯起筋及主筋穿次梁弯起筋及主筋并绑好箍筋放主筋架立筋、次梁架立筋隔一定间距将梁底主筋与箍筋绑住绑架立筋再绑主筋放置保护层垫块，主次梁同时配合进行。（1） 梁的纵向主筋22，根据
4、绑扎现场实际情况采用单面或双面焊接接头，其余采用绑扎接头，梁的受拉钢筋接头位置应在支座处，受压钢筋接头应在跨中处，接头位置应相互错开，在受力钢筋35d 区段内（且不小于500mm），有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，在受拉区不得超过25%，受压区不得超过50%。（2） 在梁底模板及侧模通过质检员验收后，即施工梁钢筋，按图纸要求先放置纵筋再套外箍，梁中箍筋应与主筋垂直，箍筋的接头应交错布置，箍筋转角与纵向钢筋的交叉点均应扎牢。箍筋弯钩的叠合处，在梁中应交错绑扎。（3） 纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以25长度同梁宽钢筋（端头应做防锈处理）。如纵向钢筋直径

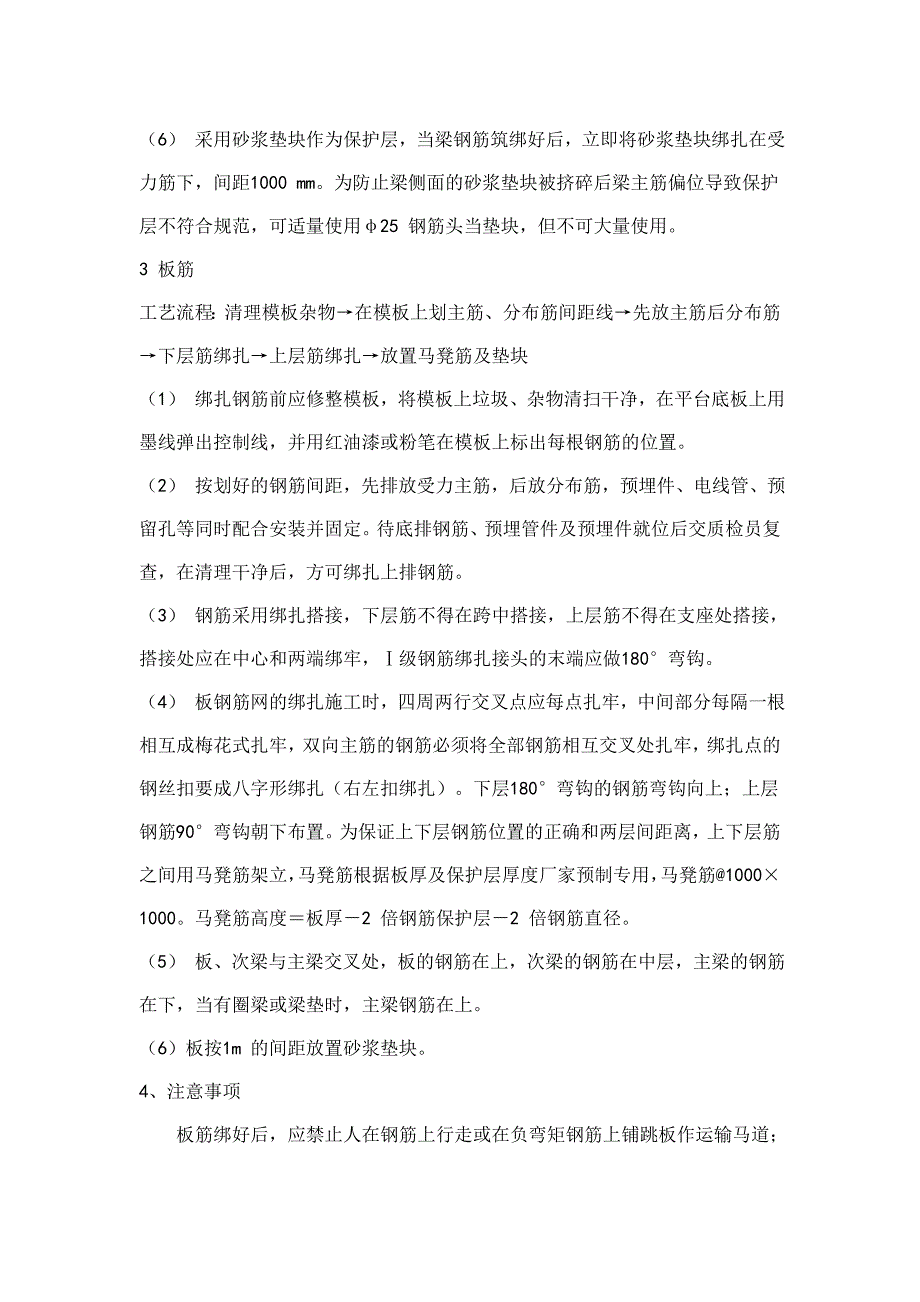

5、25 时，短钢筋直径规格宜与纵向钢筋规格相同，以保证设计要求。（4） 主梁的纵向受力钢筋在同一高度遇有梁垫、边梁（圈梁）时，必须支撑在梁垫或边梁受力钢筋之上，主筋两端的搁置长度应保持均匀一致；次梁的纵向受力钢筋应支承在主梁的纵向受力钢筋上。主梁与次梁的上部钢筋相遇处。（5） 框架梁接点处钢筋穿插十分稠密时，梁顶面主筋的净间距要留有30 ，以利灌筑混凝土之用。（6） 采用砂浆垫块作为保护层，当梁钢筋筑绑好后，立即将砂浆垫块绑扎在受力筋下，间距1000 mm。为防止梁侧面的砂浆垫块被挤碎后梁主筋偏位导致保护层不符合规范，可适量使用25 钢筋头当垫块，但不可大量使用。3 板筋工艺流程：清理模板杂物在
6、模板上划主筋、分布筋间距线先放主筋后分布筋下层筋绑扎上层筋绑扎放置马凳筋及垫块（1） 绑扎钢筋前应修整模板，将模板上垃圾、杂物清扫干净，在平台底板上用墨线弹出控制线，并用红油漆或粉笔在模板上标出每根钢筋的位置。（2） 按划好的钢筋间距，先排放受力主筋，后放分布筋，预埋件、电线管、预留孔等同时配合安装并固定。待底排钢筋、预埋管件及预埋件就位后交质检员复查，在清理干净后，方可绑扎上排钢筋。（3） 钢筋采用绑扎搭接，下层筋不得在跨中搭接，上层筋不得在支座处搭接，搭接处应在中心和两端绑牢，级钢筋绑扎接头的末端应做180弯钩。（4） 板钢筋网的绑扎施工时，四周两行交叉点应每点扎牢，中间部分每隔一根相互成
7、梅花式扎牢，双向主筋的钢筋必须将全部钢筋相互交叉处扎牢，绑扎点的钢丝扣要成八字形绑扎（右左扣绑扎）。下层180弯钩的钢筋弯钩向上；上层钢筋90弯钩朝下布置。为保证上下层钢筋位置的正确和两层间距离，上下层筋之间用马凳筋架立，马凳筋根据板厚及保护层厚度厂家预制专用，马凳筋10001000。马凳筋高度板厚2 倍钢筋保护层2 倍钢筋直径。（5） 板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或梁垫时，主梁钢筋在上。（6）板按1m 的间距放置砂浆垫块。4、注意事项板筋绑好后，应禁止人在钢筋上行走或在负弯矩钢筋上铺跳板作运输马道；在混凝土浇筑前应整修，合格后再浇筑混凝土，以
8、免将板的负筋踩（压）到下面，而影响板的承载力。砂浆垫块的尺寸、厚度要准确。由于卫生间室内楼板结构比四周楼板标高低50mm，因此，卫生间部位的上层板筋在标高变化处应截断，截断后的卫生间上层板筋与其四周相临部位钢筋按38d（C30）或42d（C25）搭接。另外，为了在支设模板时防止模板根部移位和涨模，采用如下预埋件为模板提供支撑。其中的预埋件与混凝土结构钢筋焊接牢固。为便于施工和保证施工质量，本工程楼梯间踏步板及休息平台与其两侧剪力墙同时浇筑，所以必须在浇筑剪力墙混凝土时预先在墙体踏步板及休息平台位置放置预埋件，然后在绑扎踏步板及休息平台钢筋时将其与预埋件按10d 单面焊接连接。5、钢筋的验收钢筋
9、经自检、互检、专业检后及时填写隐蔽记录及质量评定，及时邀请建设（监理）单位最后验收，合格后方可转入下道工序。(二)、 模板工程1模板工程工艺流程为：一）柱子模板安装、搭设安装搭设安装脚手架沿模板边线贴密封条立柱子片模安装柱箍校正柱子方正、垂直和位置全面检查校正群体固定二）梁模板安装弹出梁轴弹出梁轴线及水平线并进行复核搭设梁模板支架安装梁底楞安装梁底模板梁底起拱绑扎钢筋安装梁侧模板安装另一侧模板安装上下锁品楞、斜撑楞及腰楞和对拉螺栓复核梁模尺寸、位置与相邻模板连接牢固三）顶板模板安装搭设支架搭设支架安装横纵大小龙骨调整板下皮标高及起拱铺设板模板检查模板上皮标高、平整度操作工艺2、操作工艺一)柱子
10、模板安装1、模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线，平整度和外形尺寸。2、吊装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。3、随即吊装第二、三、四片模板，作好临时支撑或固定。4、先安装上下两个柱箍，并用脚手管和架子临时固定。5、逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线。并做支撑。6、按照上述方法安装一定流水段柱子模板后，全面检查安装质量，注意在纵横两个方向上都挂通线检查，并作好群体的水平拉(支)杆及剪力支杆的固定。二)梁模板安装1、在柱子混凝土上弹出梁的轴线及水平线，并复核。2、安装粱模板支架前，首层为土壤地面时应平整夯实，无论是首
11、层土壤地面或楼板地面，在专用支柱下脚要铺设通长脚手板，并且楼层间的上下支柱应在同一条直线上。3、搭设梁底小横木，间距符合模板设计要求。4、拉线安装梁底模板，控制好梁底的起拱高度符合模板设计要求。梁底模板经过验收无误后，用钢管扣件将其固定好。5、在底模上绑扎钢筋，经验收合格后，清除杂物，安装梁侧模板，将两侧模板与底模用脚手管和扣件固定好。梁侧模板上口要拉线找直，用梁内支撑固定。6、复核梁模板的截面尺寸，与相邻梁柱模板连接固定。三)顶板模板安装1、支架搭设前楼地面及支柱托脚的处理同梁模板工艺要点中的有关内容。2、脚手架按照模板设计要求搭设完毕后，根据给定的水平线调整上支托的标高及起拱的高度。3、按
12、照模板设计的要求支搭板下的大小龙骨，其间距必须符合模板设计的要求。4、铺设竹胶板模板，用打眼电钻打眼，螺丝与龙骨拧紧。必须保证模板拼缝的严密。5、在相邻两块竹胶板的端部挤好密封条，突出的部分用小刀刮净。6、模板铺设完毕后，用靠尺、塞尺和水平仪检查平整度与楼板标高，并进行校正。四)模板拆除1、模板拆除的一般要点：(1)侧模拆除：在混凝土强度能保证其表面及棱角不因拆除模板而受损后，方可拆除。(2)底模及冬季施工模板的拆除，必须执行混凝土结构工程施工及验收规范(GB50204)及(建筑工程冬期施工规程)JGJ104的有关条款。作业班组必须进行拆摸申请经技术部门批准后方可拆除。(3)混凝土结构构件模板
13、的拆除，除执行GB50204中2.4.1或2.4.2条的规定外，侧模应在预应力张拉前拆除；底模应在结构构件建立预应力后拆除。(4)已拆除模板及支架的结构，在混凝土达到设计强度等级后方允许承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更不利时，必须经核算，加设临时支撑。(5)拆除模板的顺序和方法，应按照配板设计的规定进行。若无设计规定时，应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板；自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。(6)模板工程作业组织，应遵循支模与拆模统由一个作业班组执行作业。其好处是，支模就考虑拆模的方便与安全，拆模时，人员熟知，依照拆摸关键点位，
14、对拆模进度、安全、模板及配件的保护都有利。2、柱子模板拆除：(1)工艺流程：拆除拉杆或斜撑自上而下拆除柱箍拆除部分竖肋模板及配件运输维护(2)柱模板拆除时，要从上口向外侧轻击和轻撬，使模板松动，要适当加设临时支撑。以防柱子模板倾倒伤人。3、梁板模板拆除(1)工艺流程拆除支架部分水平拉杆和剪刀撑拆除侧模板下调楼板支柱使模板下降分段分片拆除楼板模板木龙骨及支柱拆除梁底模板及支撑系统(2)拆除工艺施工要点：拆除支架部分水平拉杆和剪刀撑，以便作业。而后拆除梁侧模板上的水平钢管及斜支撑，轻撬梁侧模板，使之与混凝土表面脱离。下调支柱顶翼托螺杆后，轻撬模板下的龙骨，使龙骨与模板分离，或用木锤轻击，拆下第一块
15、，然后逐块逐段拆除。切不可用钢棍或铁锤猛击乱撬。每块竹胶板拆下时，或用人工托扶放于地上，或将支柱顶翼托螺杆在下调相当高度，以托住拆下的模板。严禁模板自由坠落于地面。拆除梁底模板的方法大致与楼板模板相同。但拆除跨度较大的梁底模板时，应从跨中开始下调支柱顶翼托螺杆，然后向两端逐根下调，拆除梁底模支柱时，亦从跨中向两端作业。五)成品保护1、预组拼的模板要有存放场地，场地要平整夯实。模板平放时，要有木方垫架。立放时，要搭设分类模板架，模板触地处要垫木方，以此保证模板不扭曲不变形。不可乱堆乱放或在组拼的模板上堆放分散模板和配件。2、工作面已安装完毕的墙、柱模板，不准在吊运其它模板时碰撞，不准在预拼装模板就位前作为临时椅靠，以防止模板变形或产生垂直偏差。工作面已安装完毕的平面模板，不可做临时堆料和作业平台，以保证支架的稳定，防止平面模板标高和平整产生偏差。3、拆除模板时，不得用大锤、撬棍硬砸猛撬，以免混凝土的外形和内部受到损伤。六)应注意的质量问题
