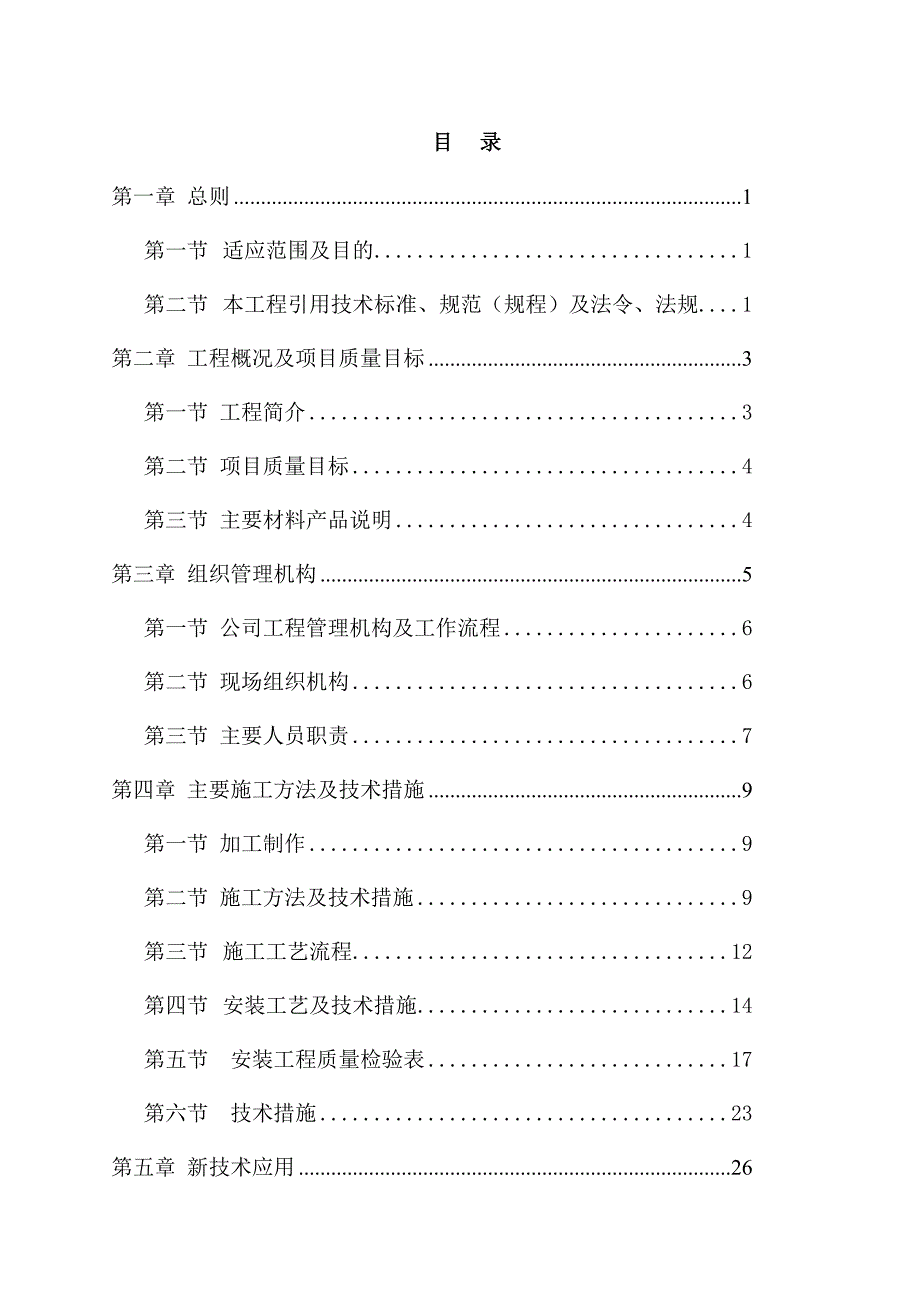

1、目 录第一章 总则1第一节适应范围及目的1第二节本工程引用技术标准、规范（规程）及法令、法规1第二章 工程概况及项目质量目标3第一节 工程简介3第二节 项目质量目标4第三节 主要材料产品说明4第三章 组织管理机构5第一节 公司工程管理机构及工作流程6第二节 现场组织机构6第三节 主要人员职责7第四章 主要施工方法及技术措施9第一节 加工制作9第二节 施工方法及技术措施9第三节施工工艺流程12第四节安装工艺及技术措施14第五节 安装工程质量检验表17第六节 技术措施23第五章 新技术应用26第六章 施工进度计划、劳动力计划及保证措施26第一节 施工工期及施工进度计划26第二节 进度计划保证措施2

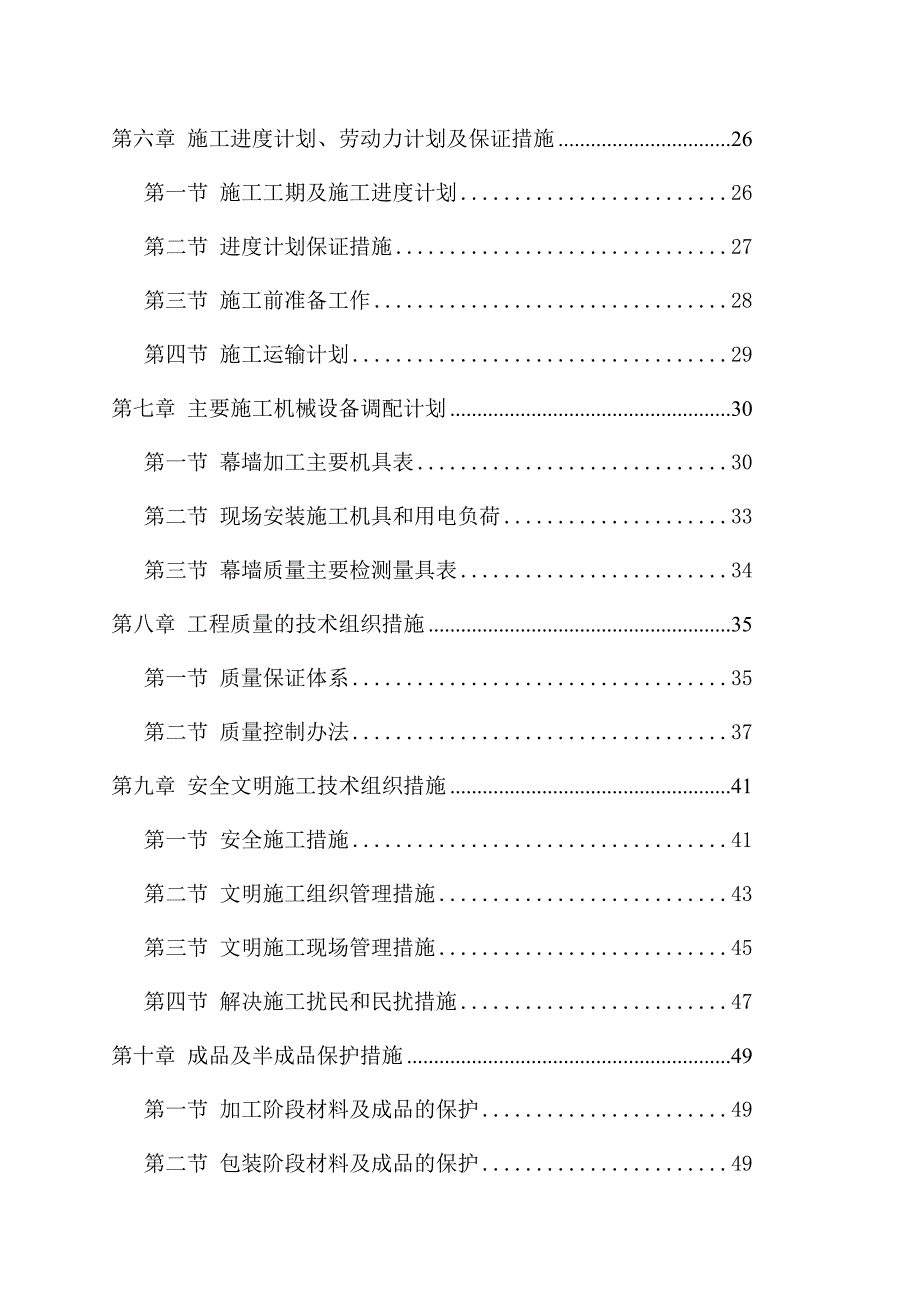

2、7第三节 施工前准备工作28第四节 施工运输计划29第七章 主要施工机械设备调配计划30第一节 幕墙加工主要机具表30第二节 现场安装施工机具和用电负荷33第三节 幕墙质量主要检测量具表34第八章 工程质量的技术组织措施35第一节 质量保证体系35第二节 质量控制办法37第九章 安全文明施工技术组织措施41第一节 安全施工措施41第二节 文明施工组织管理措施43第三节 文明施工现场管理措施45第四节 解决施工扰民和民扰措施47第十章 成品及半成品保护措施49第一节 加工阶段材料及成品的保护49第二节 包装阶段材料及成品的保护49第三节 运输过程中的材料与成品保护50第四节 施工阶段材料、成品（

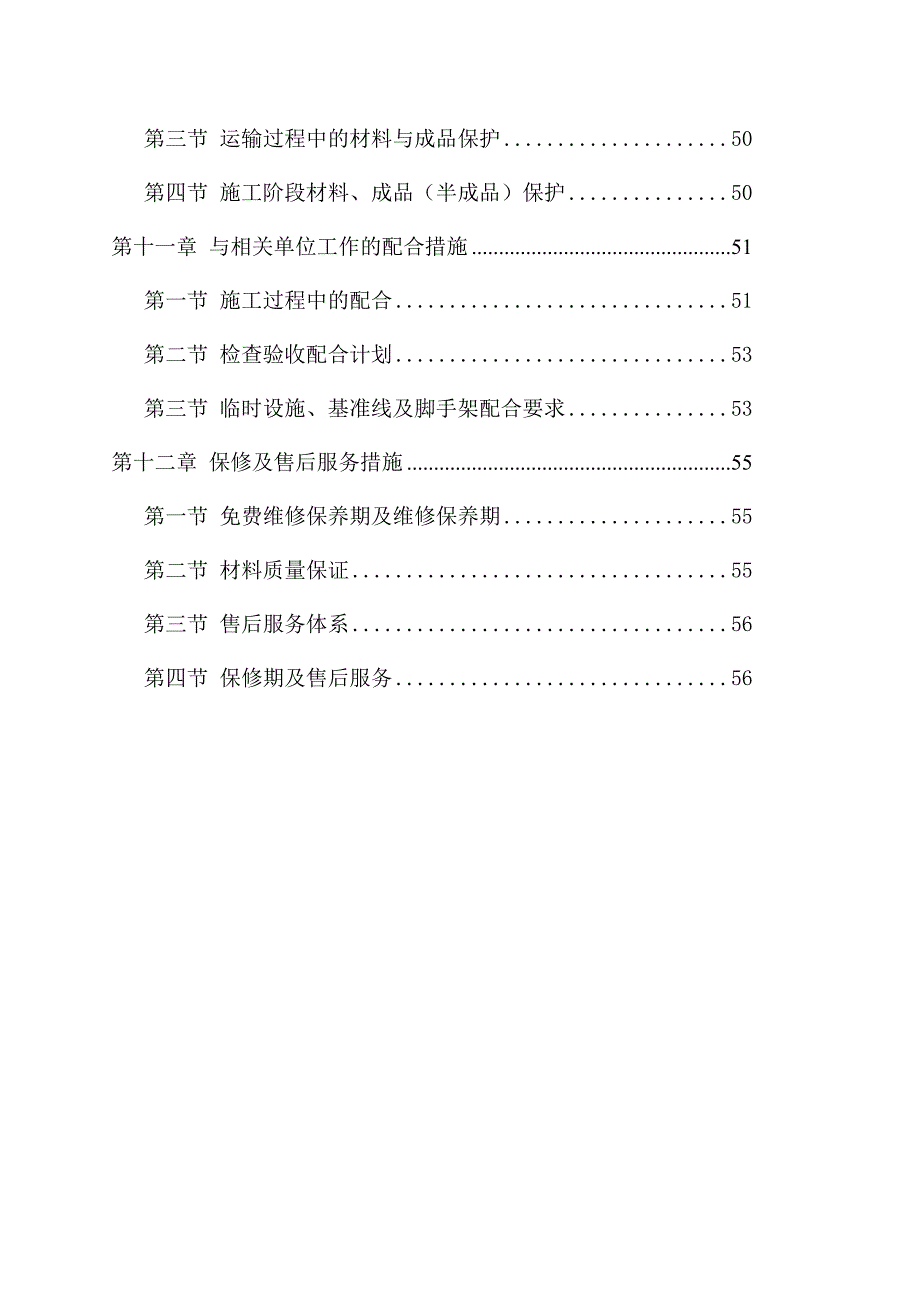

3、半成品）保护50第十一章 与相关单位工作的配合措施51第一节 施工过程中的配合51第二节 检查验收配合计划53第三节 临时设施、基准线及脚手架配合要求53第十二章 保修及售后服务措施55第一节 免费维修保养期及维修保养期55第二节 材料质量保证55第三节 售后服务体系56第四节 保修期及售后服务56第一章 总则第一节 适应范围及目的本施工组织设计适应于某某职业技术学院第四期工程中的玻璃幕墙工程。本施工组织设计的目的是为了全面落实设计宗旨，使工程施工顺利进行，满足业主的要求。第二节 本工程引用技术标准、规范（规程）及法令、法规序号规范、标准的名称编 号1玻璃幕墙工程技术规范JGJ 102-200
4、32幕墙工程技术规范JGJ133-20013玻璃幕墙工程质量检验标准JGJ/T 139-20014建筑结构荷载规范GB 50009-20015高层民用建筑设计防火规范GB 500456建筑装饰工程施工及验收规范GB 50510-20017建筑幕墙物理性能分级GB/T15225-948建筑幕墙空气渗漏性能检测方法GB/T 15226-949建筑幕墙风压性能检测方法GB/T 15227-9410建筑幕墙雨水渗透性能检测方法GB/T 15228-9411玻璃幕墙工程质量检验标准J 139-200112建筑玻璃应用技术规程JGJ 113-9713夹层玻璃GB 996214钢化玻璃GB/T 996315
5、中空玻璃GB/T 11944-200216建筑施工高处作业安全技术规范JGJ 80-91第二章 工程概况及项目质量目标第一节 工程简介1.工程名称：某某职业技术学院第四期工程2.工程地址：某某市番禺区3.工程规模：该项工程外墙面积约1000平方米4施工总平面布置说明：见图纸。5.工程承包范围:如下表1）、艺术楼采用明框玻璃幕墙设计，面积为589.38m2，玻璃雨棚187.97 m2，最大高度为26.25m，最大宽度22.44m。序号名称及说明备注1(6LOW-E+12A+6)mm中空玻璃幕墙2100系列地弹门3铝单板百叶4铝格栅装饰线条2）体育馆采用明框玻璃幕墙设计，面积为825m2，最大高度
6、为16.2m，最大宽度48.6m。序号名称及说明备注1(6LOW-E+12A+6)mm中空玻璃幕墙2100系列地弹门3铝单板百叶4铝格栅装饰线条7.建设单位：某某职业技术学院8. 设计单位：某某中美建筑设计院有限公司9. 深化设计单位：某某中装设计装饰工程有限公司10. 总包单位: 某某省第四建筑工程公司11.分包单位：某某中装设计装饰工程有限公司第二节 项目质量目标质量目标：优质样板工程。第三节 主要材料产品说明所有进场材料、构配件等均需具有合格证，产品质保书。主梁和横梁所使用的铝合金型材、密封胶、膨胀螺栓等需进行进场检验，玻璃需进行节能的专项检验，检测合格后，方能使用。1.钢材幕墙钢构件、
7、连接件等所用钢材均采用优质钢材或钢板加工制作，表面热镀锌处理。2.铝型材幕墙铝型材采用广铝，颜色为白色阳极氧化铝型材，氧化膜厚度AA15级。3.玻璃幕墙玻璃采用(6LOW-E+12A+6)mm中空钢化玻璃；地弹门采用12mm透明钢化玻璃。4.铝板铝板采用正邦优质产品，选用2.5mm厚的铝单板，外表面氟碳喷涂，膜厚不小于40m。5.结构胶和密封胶结构胶、密封胶选用国产优质。6.五金配件 幕墙配件选用优质产品；螺栓、螺丝采用镀锌产品。第三章 组织管理机构公司实行董事会领导下的总经理负责制。公司领导层由总经理及各分管总监组成。各分管总监向总经理负责,公司各职能部门分别向各分管总监负责。项目管理架构第
8、一节 公司工程管理机构及工作流程合同签订后，公司立即进入确立该项目为公司精品项目目标的程序，由公司总经理、技术总监、生产总监、质量总监及财务总监组成的精品项目的设计、生产、安装实施领导小组，将对该项目全过程进行管理控制，从工程的施工前期准备到竣工验收进行全方位的管理。以质量、工期、安全为中心，以施工阶段为重点，积极配合业主、总包方各项工作，协调好外部及内部系统的工作，以高标准认真完成工程的各项工作。总经理负责实施该项目全过程的管理职能，其下设4个分管职能部门负责人，即技术总监、生产总监、质量总监及财务总监，组成工程管理领导小组，各负其责，保证工程的顺利进行。技术总监负责设计方案的确定，技术文件
9、、安装图纸、安装标准的正确性和可行性的把握。生产总监职责是督促加工中心、工程部等部门实施作业运行情况及解决在工程施工过程工作中的疑难问题，保证工程顺利进行。质量总监职责是负责监控工程的材料质量，监控加工过程的质量及对安装过程的质量。财务总监职责是负责工程的预结算审核、监督材料采购价格、资金的合理调配及使用控制，确保工程材料的及时到位和工程款的及时回收。第二节 现场组织机构公司成立现场施工项目部，并从工程部派出经验丰富的项目经理从其它职能部门派出项目部所需的项目部配套人员，项目部具体负责该工程的施工全过程的现场管理。本项目部由项目经理、项目主管、设计师、材料计划员、质量员等人员组成，项目经理负责
10、该项目施工管理工作。第三节 主要人员职责一、项目经理职责1. 对工程现场管理全面负责，负责工程施工组织方案编制及总体进度计划编制。2. 负责对工程的质量、工期、安全等进行监督管理，履行合同条款。3.负责工程施工安全，质量及进度（工期）控制；负责协调甲方、总包、监理公司、公司内部各部门的关系，保证工程顺利进行。4.负责项目组织机构设置及各成员的工作安排，对各成员工作情况进行监督和考核。5.负责项目部管理人员及施工队伍管理，做到安全施工、文明施工。要求办公室、库房整洁有序各类标识清晰醒目。6.负责工程施工过程中各种资料报表、文件、函件收发存档。文件管理按公司ISO9001质量体系程序文件要求进行。
11、7.负责召开项目管理工作会议。8.负责按时上报每月工程进度计划表及工程进度完成量报表。9.负责工程项目施工统计和协调预算部门编制工程结算书；负责工程现场交工资料收集整理，协助质安部做好竣工资料移交工作。10.参加工程施工过程中各种协调会及工程例会。11.对甲方提出的设计和合同内容变更，及时反馈公司相关部门并及时向甲方或监理单位办理签证手续。12.参加处理安装过程中出现的重大安全及质量问题会议。负责组织工程中间验收及竣工验收。二、项目主管职责1.负责工程施工组织方案实施。2.根据工程总体进度计划编制详细施工安装进度计划，并按时向公司项目经理汇报当月计划及其完成情况，汇报需要解决问题等。3.负责工
12、程施工安全，品质及进度控制，负责工程施工过程中各项事务性工作之间协调及内外关系协调。4.负责对材料员、质安员及施工班组长工作进行监督和考核。5.负责施工队伍管理，做到安全施工、文明施工。6.负责工程安装过程中各种资料报表、文件、函件收发存档。7.协助项目经理及时回收工程进度款。8.负责每月工程进度报表及工程进度计划报表。9.负责编制工程结算书及工程交工资料收集管理。10.参加工程施工过程中各种协调会及工程例会。11.工作对项目经理负责。三、质量员职责1、对进入现场材料、制品品质进行检查，严格控制工程施工安装品质。2.对工程安装过程中出现品质问题，及时提出处理意见并监督执行。认真做好品质检查记录
13、，隐蔽检查记录，及时向项目经理汇报品质管理工作有关情况。3.协助项目部收集整理竣工资料，其工作对项目经理负责。五、安全员职责1.负责工程施工人员进场施工前安全教育及施工中安全检查。2.负责施工用具及脚手架等设施安全状况检查。3.负责检查工程施工人员作业方式、作业程序，严格禁止违章作业。4.负责定期召开工地安全会议，宣讲工程施工安全规则，对工程施工中出现安全问题及时提出整改措施并监督执行。5.负责编写安全工作月报，及时向项目经理汇报有关安全管理工作情况。四、材料员职责1.根据总体工程进度计划，负责编制工程用各项材料、配件供应计划，采购资金需求计划，报项目经理批准组织实施。2.负责收集管理与材料相
14、关各项资料（产品说明书、供应商资料、产地证明、产品合格证书、实验报告）。3.协助质检部门严把材料、制品质量关。4.负责材料采购资金申办及支付。5.负责材料流动过程中各个环节数量确认工作，避免丢失、损坏。6.及时与车间、工地、供应商之间沟通，掌握材料需求及供应动态，保证车间加工和工程工地安装需要。在材料供应过程中，严格遵守成组、配套原则，防止出现错漏现象。第四章 主要施工方法及技术措施根据本工程的实际情况，施工分为加工制作、安装两部分：第一节 加工制作本公司的所有幕墙、装配（包括预埋件加工、铝型材加工、铝板打结构胶）都安排在生产车间完成。并严格按照玻璃幕墙工程技术规范（JGJ102-2003）、建筑幕墙（JG3035-96）及公司精品内控标准的有关规定执行。 第二节 施工方法及技术措施一、加工前准备幕墙在制作前应对建筑设计施工图进行认真核对，并对已建建筑物（主体）进行复测，按实测结果调整幕墙加工图。经设计师签字认可，幕墙加工图应作为车间加工制作蓝本和作业基础。对所加工幕墙原材料进行认真入厂检验：要求必须有产品出厂合格证及试验报告，原材料规格、品种、尺寸、质量等级、表面喷涂颜色及附着力等须同加工图相符，经检验符合要求后方可加工组装。对加工幕墙构件及门窗构件所采用设备、
